ip3005a的参数

　　IP3005A 参数详细说明：

　　IP3005A 是由 英集芯（INJOINIC） 设计的一款 单节锂离子/锂聚合物电池保护 IC，它集成了高精度电压检测、内置 MOSFET 和多种安全保护功能，适用于 3.7 V 单节电池的保护模块。

　　1. 电压保护参数

　　过充电压（VCU）：可在 4.00 V～4.575 V 范围内设定，步进为 25 mV，检测精度约 ±50 mV。当电池电压超过设定阈值时，芯片会断开充电路径保护电池。

　　过充恢复电压（VCL）：设定范围 3.85 V～4.4 V，步进 50 mV，精度约 ±100 mV。当电池电压下降到安全水平时，芯片允许继续充电。

　　过放电压（VDL）：可设置 2.3 V～3.0 V，步进 100 mV，精度约 ±100 mV。电池电压低于此阈值时芯片会切断放电路径避免过放。

　　过放恢复电压（VDR）：设定范围 2.4 V～3.1 V，精度约 ±100 mV。当电压回升到安全值时恢复放电。2. 电流保护参数

　　IP3005A 支持可调的充、放电流保护功能，这对防止电池因过流而损坏非常关键：

　　放电电流保护：可设置 4 A～10 A（以 250 mA 步进），检测精度约 ±15 %。

　　充电电流保护：可设定 2 A～8 A（250 mA 步进），检测精度约 ±15 %。

　　3. 其他重要参数

　　内置超低导通电阻 MOSFET：在典型条件下导通电阻约 25 mΩ（VDD=3.6 V, ILOAD=1 A），提供较低损耗和更高效率。

　　超低功耗：工作模式电流约 3.0 µA，关断模式电流仅 1.5 µA，非常适合便携设备延长电池寿命。

　　工作电压范围：约 0.3 V～10 V，覆盖单节锂电池的全工作区间。

　　支持 0 V 充电：即电池处于完全放电状态时仍能安全开始充电。

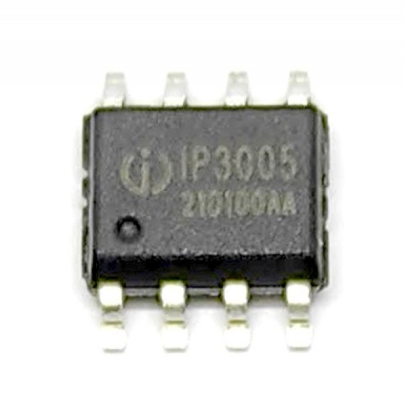

　　封装与可靠性：采用 eSOP-8L 带散热片封装，提供良好散热与可靠性，同时具备高达 4 kV ESD 静电防护。

　　工作温度：通常可在 -40 ℃ 到 +150 ℃ 的环境下稳定工作。4. 应用领域

　　IP3005A 广泛用于需要单节锂电池保护的便携设备，如移动电源、平板电脑、无线设备、小型机器人等场景，帮助延长电池寿命并防止安全风险。

　　IP3005A 的工作原理

　　IP3005A 是一款用于单节锂离子/锂聚合物电池的保护芯片，其核心工作原理就是对电池端电压和充放电电流进行实时检测，当出现异常状态时自动切断充电或放电回路，从而保护电池与负载。芯片内部集成了高精度比较器、电压检测电路、电流检测电路、时序控制逻辑以及功率 MOSFET 开关，让整个保护功能在芯片内部自动完成，无需复杂外部电路。

　　在正常工作时，IP3005A 会持续监测电池电压。当电池电压升高到设定的过充阈值以上时，芯片判断为过充状态，会关闭充电 MOSFET，阻断充电路径，避免电池因电压过高而鼓包或损坏。等电池电压自然下降到过充恢复值以下，芯片再重新开启充电回路。反之，当电池放电到过放阈值以下时，芯片会关闭放电 MOSFET，停止供电，以防止过放导致电池容量永久衰减。

　　IP3005A 通过检测电流或 MOSFET 两端电压变化，实现过流与短路保护。当放电电流超过设定值时，芯片会快速关闭放电回路；若负载短路，芯片会在极短时间内切断输出，避免电池剧烈发热或损坏。待异常解除后，系统会按内置逻辑恢复工作。

　　IP3005A 还具有低功耗待机和 0V 充电检测能力，即便电池深度放电也能安全恢复充电。整体来说，它通过“检测-判断-切断/恢复”三步闭环机制，自动保障电池在过充、过放、过流、短路等情况下的安全运行，大幅提升电池寿命与设备可靠性。

　　IP3005A 的作用

　　IP3005A 是一种专门用于 单节锂离子或锂聚合物电池的保护芯片，它在便携式电子设备、电动工具、移动电源等应用中起着至关重要的作用。其主要作用是通过对电池电压、电流的实时监测与智能控制，实现对电池的安全保护、延长电池寿命和提高系统可靠性。

　　IP3005A 能够防止 电池过充和过放。在充电过程中，如果电池电压超过芯片设定的过充阈值，IP3005A 会立即断开充电 MOSFET，切断电流通路，从而避免电池因过充而膨胀、发热或损坏。同样，在放电过程中，当电池电压低于过放阈值时，芯片会切断放电通路，防止电池过放导致容量永久下降或无法恢复。通过这种电压保护，IP3005A 能显著提高电池的安全性和使用寿命。

　　IP3005A 提供 过流与短路保护。在充放电过程中，如果电流超过安全阈值，芯片会快速断开电流回路，避免电池或负载过热甚至损坏。在负载短路或意外大电流冲击时，它能够在毫秒级响应，切断输出，保障整个系统和用户安全。

　　IP3005A 的 低功耗特性 也是其重要作用之一。芯片在待机或深度放电状态下电流消耗极低，通常仅几微安，能够最大限度减少自身耗电对电池的影响，同时支持 0V 充电，使深度放电电池能够安全恢复。

　　IP3005A 的核心作用就是通过对电池充放电状态的全面保护，实现“安全、可靠、长寿命”的电池管理目标。它不仅保护电池本身，还保护了设备和用户，广泛应用于移动电源、便携设备、玩具、无人机、电动工具等对电池安全要求高的场景，是单节锂电池保护模块不可或缺的关键器件。

　　IP3005A 的特点

　　IP3005A 是一款专为单节锂离子或锂聚合物电池设计的保护芯片，其设计充分考虑了电池安全、系统可靠性以及便携设备对低功耗的需求，因此具备多项显著特点，使其在市场上广泛应用。

　　高集成度是 IP3005A 的重要特点。芯片内部集成了电压检测、过流检测、时序控制逻辑和功率 MOSFET 开关，无需外接复杂电路即可实现过充、过放、过流及短路保护。这种高集成设计不仅减少了 PCB 布局面积和外部元件数量，还降低了整体成本，同时提高了系统稳定性。

　　IP3005A 具有 高精度保护能力。它的过充、过放电压检测精度高，通常在 ±50 mV 至 ±100 mV 范围内，能够准确判断电池状态，避免因误判造成的电池损坏。此外，充放电电流的保护精度可达到 ±15%，保证在电流异常时及时切断回路，从而提高安全性。

　　IP3005A 支持 低功耗设计。芯片在工作和待机状态下的电流极低，典型工作电流仅约 3 µA，关断模式电流仅约 1.5 µA，非常适合移动设备和电池供电的便携设备，最大限度延长电池使用时间。

　　它具有 0V 充电支持能力，即使电池深度放电至零伏，IP3005A 也能够安全启动充电，避免电池因深度放电而永久损坏。

　　IP3005A 的 快速响应和安全保护能力 也是其特点之一。当出现过流或短路时，芯片能够在毫秒级响应，迅速切断充放电通路，保护电池和负载免受损坏。它还采用了 eSOP‑8 封装，带有良好的散热性能和抗静电能力，能够在宽温范围（通常 -40 ℃ 至 +150 ℃）稳定工作。

　　IP3005A 的主要特点包括高集成度、高精度、低功耗、0V 充电支持、快速过流和短路保护以及宽温稳定性，使其成为单节锂电池保护模块中应用广泛、可靠性高的关键芯片。它不仅保护电池安全，还提高了设备整体性能和用户体验。

　　IP3005A 的应用

　　IP3005A 是一款专为单节锂离子或锂聚合物电池设计的高集成保护芯片，因其完善的电池保护功能和低功耗特性，在各类便携电子设备中得到广泛应用。其应用领域主要集中在需要单节锂电池供电的场景，并对电池安全、可靠性和寿命有较高要求。

　　IP3005A 广泛应用于 移动电源（Power Bank）设计中。在移动电源中，电池经常面临充电和放电的高频操作，如果没有有效保护，很容易出现过充、过放或短路等问题。通过集成 IP3005A，移动电源能够实时监控电池电压和电流，在异常状态下切断充放电路径，确保电池和设备的安全，同时延长电池使用寿命。

　　它在 便携式电子设备（如平板电脑、智能手表、蓝牙耳机、无线鼠标）中也非常常见。这类设备对电池体积小、续航时间长和安全性要求高，而 IP3005A 的低功耗、0V 充电支持和高精度保护正好满足这些需求，使设备能够在多种使用场景下稳定运行。

　　IP3005A 也适用于 小型电动工具和玩具。例如电动螺丝刀、手持风扇、遥控玩具等，这些设备通常采用单节锂电池供电，电池在高负载下容易过流或过放。IP3005A 可通过快速断开 MOSFET 来防止电池损坏或过热，从而提升设备可靠性。

　　在 无人机、迷你机器人及其他便携式智能硬件中，IP3005A 同样具有重要作用。由于这些设备对电池安全和续航要求极高，芯片能够实时监控电压、电流并在异常情况下快速响应，保障电池和设备安全，同时支持 0V 充电，使深度放电电池能够安全恢复使用。

　　IP3005A 的应用核心在于 为单节锂电池提供全方位保护，覆盖过充、过放、过流、短路和深度放电恢复等功能。它在移动电源、便携设备、电动工具、玩具及智能硬件中发挥着关键作用，为设备提供可靠电源管理，提升电池寿命和用户使用体验。

　　ip3005a能替代哪些型号

　　一、IP3005 系列详细型号

　　IP3005A 属于英集芯（INJOINIC）推出的 IP300X 系列单节锂离子/锂聚合物电池保护 IC，这一系列在保护功能、电流等级及电压设定上提供了多种版本，以满足不同应用需求。基本特点是：内置低导通阻抗 MOSFET 并集成过充、过放、过流检测与保护电路，可支持 0V 充电，功耗低。

　　以下是 IP3005 系列的一些常见型号（基于官方资料与代理商选型表整理）：

　　IP3005A

　　过充保护电压：约 4.28V

　　过放截止电压：约 2.5V

　　充放电最大电流：约 7 A

　　封装：eSOP‑8

　　典型应用：中等电流移动电源、便携设备。

　　IP3005B / IP3005C

　　与 IP3005A 类似，但 过充电压可能设置在不同档位（如 4.42 V 或 4.48 V）

　　可调整保护阈值以适应不同电池规格或更严格性能要求

　　电流与封装规格基本一致。

　　IP3006A / IP3006B

　　功能与 IP3005 系列类似，但采用不同封装，如 DFN6，更适合紧凑型 PCB 设计

　　参数对应 IP3005A/B，但体积更小。

　　IP3007A / IP3007BC / IP3008A/B/C

　　更高电流版本（例如放电可达 10 A 或 14 A）

　　适合更高负载需求场合，如大电流工具、快速充放电设备。总结系列特点：

　　过充、过放电压可根据型号和版本设定不同档位

　　电流保护等级存在细分（从数 A 到数十 A）

　　多款封装选择（如 SOP、DFN）

　　IP3005 系列在国内移动电源及小型电源管理板上应用广泛。

　　二、IP3005A 能替代哪些型号

　　虽然 IP3005A 在应用中非常常见，但在选型和替代时，需要注意兼容性问题：保护芯片不像单一逻辑芯片（如 74 系列那样标准化），它的 阈值电压、电流保护等级与封装 都可能因型号不同而影响整体电池安全与性能。因此，替代方案需要在以下几个参数上匹配：

　　保护电压阈值（过充/过放）

　　必须与电池化学规格匹配（例如标准 4.2 V 充满电电压的锂离子电池）

　　阈值偏差过大可能导致安全隐患或电池性能不佳电流保护等级

　　替代型号需能支撑等同或更高的最大充/放电电流，否则可能会过流触发保护或损坏芯片封装与引脚兼容性

　　若 PCB 设计使用特定封装（如 eSOP‑8），替代型号封装需一致或可引脚对照重布线基于这些要素，IP3005A 的内部系列替代通常是：

　　IP3005B / IP3005C — 与 A 版属于同一系列、功能和电流级别基本一致，只是保护阈值略有差异，可视电池和保护需求替换。

　　IP3006A / IP3006B — 与 IP3005A 性能接近，可在 PCB 空间有限的设计中使用（需注意封装适配）。其他品牌 & 类似功能替代芯片：

　　如果 IP3005 系列短缺，也可以考虑功能相近、工作原理相同的其它单节锂电保护 IC，例如（这些型号的具体兼容性需仔细对照电压、电流及封装参数）：

　　DW01A + 8205A 组合（国产通用方案，对应保护 MOSFET 外接方案）

　　常见于较低电流移动电源设计

　　需要外接 MOSFET，与 IP3005 内建 MOSFET 不同

　　SMxx 系列保护芯片（如 SM5202C / SM5203 等）

　　也是单节锂电池保护芯片，适用于类似范围的电流保护

　　封装与功能具备一定兼容潜力

　　XT20xx、FM32xx、HM58xx 等其它品牌的 1 节锂电保护 IC

　　很多其他半导体厂商也提供类似产品

　　需查阅对应电流等级与阈值参数进行匹配（以上品牌/型号示例为常用同类单节锂电保护 IC，可作为替代候选，具体选择需对照电气参数。）

　　替代建议要点

　　为了安全且成功地用其他型号替代 IP3005A，应遵循以下原则：

　　电压阈值匹配

　　过充保护点及过放点需与电池规格一致，不宜随意跨型号更改。电流等级匹配或更高

　　替代 IC 的最大保护电流需不低于原设计，否则可能误触或损坏。封装兼容性

　　若采用不同封装（如 DFN、SOT23）也可替代，但 PCB 需要重新设计。检查内部 MOSFET 与外部 MOSFET 接法差异

　　部分 IC 内置 MOSFET（如 IP3005），部分需外接，电路设计需调整。

　　总结

　　IP3005A 是 IP3005 系列内的基础版本，用于中等电流单节锂电池保护，封装为 eSOP‑8，具备过充、过放、过流、短路保护功能。

　　同系列的 IP3005B/C、IP3006A/B、IP3007、IP3008 等可视具体电压与电流要求作为替代或升级选择。

　　若系列缺货，也可以考虑同等功能的 其他品牌单节锂电保护 IC，如 DW01A + 8205A 组合或其他厂家类似产品，但必须认真对比电气参数与封装兼容情况。
