xr829的参数

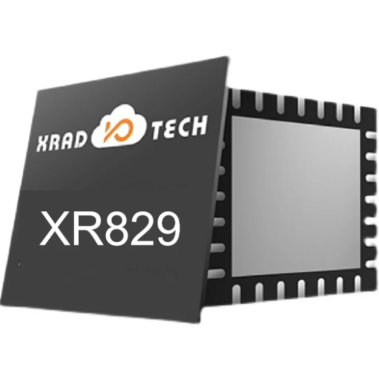

　　XR829 是一款集成 Wi-Fi + 蓝牙功能的无线通信 SoC 芯片，用于 2.4 GHz 无线应用，适合嵌入式联网设备与物联网终端。

　　无线功能与标准

　　• 支持 IEEE 802.11 b/g/n WLAN 协议，兼容主流 Wi-Fi 标准，支持 20 MHz 和 40 MHz 带宽（802.11 n）模式。

　　• 802.11 g 数据速率可达 6 – 54 Mbps，802.11 n 理论速率最高可达约 150 Mbps。

　　• 支持短保护间隔（Short GI）、帧聚合（A-MSDU、A-MPDU）、Wi-Fi Direct、站点模式（Station）、软 AP（SoftAP）和 P2P 连接。

　　• Wi-Fi MAC 协议支持包括 QoS（WMM）、动态发射功率控制、管理帧保护等增强特性。

　　蓝牙功能

　　• 集成 Bluetooth 双模式（BR/EDR + LE），兼容 Bluetooth 2.1、4.0、4.2。

　　• 支持 Class 1、Class 2、Class 3 发射功率等级，多种传输速率与频率跳频功能。

　　• 蓝牙接口通常通过高速 UART（最高约 4 Mbps）与主控 MCU 通信。

　　电源与时钟

　　• 支持 单电源供电：VBAT 范围通常为约 2.7 V ～ 5.5 V，适合电池供电设备设计。

　　• 时钟支持外部晶振（常见 19.2 MHz / 24 MHz / 26 MHz / 40 MHz 等），也支持低功耗 32 kHz 时钟。

　　封装与物理规格

　　• 封装形式通常为 5 mm × 5 mm 的 QFN 封装，体积紧凑，便于集成到小型模块或产品中。

　　电气特性

　　• IO 电压支持多种逻辑电平（如 1.8 V / 3.3 V），IO 引脚具备内置上拉/下拉电阻。

　　• 环境工作温度范围广（如 -40 ℃ 至 85 ℃），适应不同工作环境。

　　应用场景

　　这一芯片被广泛用于便携设备、智能家居、物联网网关、智能摄像头、无线传感器等产品中，用于实现 Wi-Fi 联网与蓝牙通信功能的融合。

　　xr829的工作原理

　　XR829 的工作原理可以从 无线通信、内部架构以及与主控系统的协同方式 三个方面来理解。总体而言，XR829 是一颗高度集成的 2.4 GHz 无线通信芯片，主要负责完成 Wi-Fi（部分方案还支持蓝牙）的射频收发、基带处理和协议控制，而把应用逻辑交由外部主控芯片完成。

　　在无线通信层面，XR829 内部集成了 射频前端、电压控制振荡器、功率放大器和低噪声放大器。当设备发送数据时，主控通过 SDIO、SPI 或 UART 接口将数据帧交给 XR829，芯片内部的 MAC 与基带模块对数据进行封装、调制和编码，再由射频电路将基带信号上变频到 2.4 GHz 频段，通过天线发射到空中。接收过程中，XR829 则将天线接收到的微弱无线信号进行放大、下变频和解调，恢复为数字信号并交付给主控系统。

　　在协议处理方面，XR829 内部实现了 IEEE 802.11 b/g/n 的物理层（PHY）和 MAC 层功能。芯片可以自动完成信道扫描、关联接入、数据重传、速率自适应和功率控制等复杂流程，从而减轻主控处理器的负担。主控只需通过驱动程序和标准网络接口，就能像使用普通网络设备一样使用 XR829 实现联网通信。

　　在系统协同与功耗管理方面，XR829 采用 主从式工作模式。主控芯片负责应用逻辑和数据处理，XR829 专注于无线连接。芯片内部集成多级省电机制，在无数据传输或待机状态下，可关闭部分射频和数字模块，仅保留必要的唤醒电路，从而显著降低功耗。这种工作原理使 XR829 非常适合物联网和嵌入式设备，在保证无线通信稳定性的同时，实现低功耗和低成本的设计目标。

　　xr829的作用

　　XR829 的作用主要体现在 为嵌入式系统和物联网设备提供稳定、低成本的无线通信能力。它并不是独立运行的应用处理器，而是作为无线通信协处理芯片，与主控 MCU 或 SoC 配合工作，承担 Wi-Fi（部分方案兼顾蓝牙）连接相关的核心任务，从而让设备具备接入无线网络和进行数据交互的能力。

　　在系统层面，XR829 的核心作用是 实现设备的无线联网功能。通过集成 2.4 GHz Wi-Fi 射频、基带和 MAC 协议处理模块，XR829 可以帮助设备快速接入局域网或互联网，实现数据上传、远程控制和信息交互。对于没有集成 Wi-Fi 功能的主控芯片来说，XR829 相当于一个“无线网络接口”，使传统嵌入式系统也能轻松接入无线网络。

　　在设计与成本控制方面，XR829 起到 降低系统复杂度和 BOM 成本 的作用。由于芯片内部高度集成，外部只需要少量射频匹配元件、晶振和电源管理电路即可完成无线功能设计，减少了外围元器件数量和 PCB 设计难度。这对于大批量生产、成本敏感型产品尤为重要，有助于缩短产品研发周期并提高整体可靠性。

　　在功耗管理与应用适配方面，XR829 的作用体现在 支持低功耗运行和多种应用场景。芯片内置多种省电模式，可根据数据传输状态动态调整功耗，适合电池供电或对能耗要求较高的物联网终端。通过标准接口和成熟驱动，XR829 能够广泛应用于智能家居、工业控制、无线传感器、智能终端和嵌入式网关等领域。总体来看，XR829 的作用就是在系统中充当高效、稳定的无线通信核心，为各类设备提供可靠的网络连接基础。

　　xr829的特点

　　XR829 的特点主要体现在 高集成度、低功耗、多协议支持以及易于嵌入式应用，使其成为物联网和嵌入式设备常用的无线通信芯片。

　　XR829 高度集成无线功能。芯片内部集成了 2.4 GHz Wi-Fi 射频前端、基带处理单元、MAC 协议逻辑以及必要的功率放大和低噪声放大模块。这种高度集成化设计大幅度减少了外部器件需求，使得 PCB 布局更紧凑，同时降低了系统整体成本和设计复杂度，适合小型模块和便携式设备的无线通信应用。

　　XR829 支持低功耗设计。芯片内置多种省电模式，包括深度睡眠、待机模式以及数据传输间的动态功耗控制。即使在电池供电的环境下，设备也能长时间稳定运行。这一特点非常适合智能家居、无线传感器和可穿戴设备等需要长续航的应用场景。

　　XR829 支持多种通信协议和工作模式。核心支持 IEEE 802.11 b/g/n Wi-Fi 标准，并具备 STA（Station）、SoftAP、P2P 等模式，部分型号还支持 Bluetooth 双模通信（BR/EDR + LE），可实现 Wi-Fi 与蓝牙的灵活组合。这使得 XR829 能够同时满足数据传输、远程控制、设备互联以及点对点通信的需求。

　　XR829 接口丰富，易于与主控 MCU 配合。它通常提供 SDIO、SPI 或 UART 接口，便于快速与嵌入式主控芯片连接，软件上也支持 RTOS 或嵌入式 Linux 平台的驱动，实现网络通信、数据处理和远程管理。这种灵活接口设计简化了硬件与软件开发，缩短了产品上市周期。

　　XR829 可靠性高、适应性强。芯片支持宽工作电压范围（约 2.7 V–5.5 V），并能在 ‑40 ℃ 至 85 ℃的环境下稳定工作，同时封装小巧（如 5 mm × 5 mm QFN），适应多种工业和消费电子环境。总体而言，XR829 以其 高集成度、低功耗、多协议支持、接口丰富和可靠性强 等特点，在物联网和嵌入式无线通信领域占据重要地位。

　　xr829的应用

　　XR829 作为一款高集成度、低功耗的无线通信芯片，广泛应用于 物联网设备、智能家居、工业控制以及嵌入式终端 等领域，为设备提供稳定的 Wi-Fi 和蓝牙通信能力。

　　在 智能家居领域，XR829 可用于智能灯具、智能插座、智能窗帘、智能安防摄像头等设备，实现远程控制、状态监测和数据同步。通过 Wi-Fi 连接家庭局域网，用户可以利用手机 APP 或语音助手对设备进行操作和管理，增强家居生活的便利性与智能化水平。同时，部分型号的 XR829 支持蓝牙功能，使得设备在 Wi-Fi 不便或弱网络环境下，也能实现近场控制和设备配对。

　　在 工业控制和自动化领域，XR829 常用于无线传感器网络、环境监测、远程数据采集和控制系统。芯片的低功耗特性和宽温度适应性，使得它能够在工厂、仓储、能源监测等复杂环境下长期稳定工作。通过无线传输，现场传感器可以将采集的数据实时上传到控制中心，支持远程监控和智能化分析，提高生产效率和管理水平。

　　在 嵌入式终端和便携设备 中，XR829 可用于智能手持设备、健康监测设备、智能穿戴产品等场景。芯片提供的低功耗模式和多接口设计，使得电池供电设备可以长时间运行，同时保持与云端或其他设备的稳定通信。设备开发者可以利用 XR829 提供的标准接口（如 SDIO、SPI、UART）快速实现数据传输和远程控制功能，加快产品开发周期。

　　XR829 也可应用于 物联网网关和无线模块。在网关应用中，XR829 可作为主控 MCU 的无线连接模块，负责实现 Wi-Fi 接入、数据转发和多设备通信。在无线模块市场，XR829 以小巧封装、高集成度和稳定性能，成为 IoT 模块厂商常用的无线芯片方案之一。

　　XR829 的应用价值在于 为各种智能设备和嵌入式系统提供高效、可靠的无线通信能力，满足不同场景对低功耗、稳定性、通信速率和灵活接口的需求，是智能家居、工业物联网和嵌入式系统中不可或缺的无线通信核心。

　　xr829能替代哪些型号

　　一、XR829 有哪些详细型号与变体

　　XR829 是由 Xradio Technology / 全志（Allwinner） 系列推出的一款集成 Wi‑Fi + 蓝牙 SoC 芯片，主要用于嵌入式无线通信设备。它支持 2.4 GHz IEEE 802.11 b/g/n Wi‑Fi 和 Bluetooth（2.1/4.0/4.1）双模通信，通过 SDIO 主机接口实现与 MCU/主控 SoC 的连接，同时支持 UART/PCM 接口用于蓝牙控制与音频数据传输。

　　虽然官方文档中 “XR829” 一般作为一个统称，但实际在开发与产品设计中会出现几个主要变体 / 模组形式：

　　1. XR829 标准 SoC 芯片

　　这是 XR829 最基础的纯芯片形式，封装常见为 5 × 5 mm QFN 芯片，需配套晶振、电源电路与 SDIO 引脚等外围设计。它是原始 Wi‑Fi + 蓝牙 SoC，适合系统板设计。

　　支持 IEEE 802.11 b/g/n

　　支持 Wi‑Fi Direct、STA / SoftAP 模式

　　集成蓝牙双模（BR/EDR + LE）

　　工作电压范围较宽2. 基于 XR829 的 Wi‑Fi/蓝牙模组（Module）

　　很多供应商会把 XR829 芯片做成模组，常见的变体包括：

　　XR829‑24M 模组 – 用 24 MHz 晶振。适合常规产品设计，硬件成本略低。晶振频率偏小，性能适中。

　　XR829‑40M 模组 – 用 40 MHz 晶振。可提升无线性能（如更好 EVM 指标、稳定性增强），常用于对 RF 表现要求较高的场景。模组形式常带有天线接口、供电和电源管理更完整，适合快速集成到终端产品。模组内部的 XR829 已完成基本封装与射频匹配，开发者只需连接 SDIO、供电、匹配天线即可使用。

　　3. 固件和驱动差异

　　XR829 在不同应用中也会搭配不同 firmware（固件）版本，比如“XR829 with 24M SDD” 和“XR829 with 40M SDD”两种固件选择（分别对应 24 MHz/40 MHz 晶振）。这些固件负责 Wi‑Fi/蓝牙协议栈与硬件控制，选择要与实际硬件晶振一致。

　　实际上，这些不同的变体本质上都是 XR829 芯片，只是在 晶振频率、固件和模组封装上有所不同。对于软件适配和驱动层，Linux/Tina SDK 等平台都已经集成针对 XR829 的支持模块。

　　二、XR829 能替代哪些型号？

　　XR829 在无线模块市场上主要定位是 低成本、低功耗、2.4 GHz Wi‑Fi + 蓝牙 集成 SoC。因此它的可替代芯片类别主要是以类似特性为出发点的 Wi‑Fi/蓝牙 SoC 或模块。以下是一些常见可替代的芯片型号与对比：

　　1. XRadio 系列其它芯片

　　XR819

　　与 XR829 类似，也是 XRadio 系列 2.4 GHz Wi‑Fi SoC，支持 IEEE 802.11 b/g/n。

　　区别主要是 XR829 比 XR819 多了蓝牙协议栈支持，XR819 更专注 Wi‑Fi。

　　因此如果你的设计不需要蓝牙功能，XR829 可以替换 XR819 提供更强的功能整合；反之，如果只需要简单 Wi‑Fi，XR819 可作为 XR829 的替代品。2. Realtek 系列 Wi‑Fi/BT 组合

　　常见的 Realtek 无线 SoC 包括：

　　Realtek RTL8723D / RTL8821CU / RTL8811AU 等 – 这些芯片或模块都集成 Wi‑Fi b/g/n 和蓝牙功能，在嵌入式 Linux/Android 平台也有成熟驱动支持。在实际产品设计中，XR829 与这些 Realtek 芯片的互换性较高，只要：

　　硬件接口一致（如 SDIO/UART）

　　驱动支持齐全

　　固件能正常加载就可以将一个 Realtek 模组替换成 XR829 方案，或者反向替换。这在一些开发板 Linux kernel menuconfig 中就能看到（比如将 Realtek 8723D 模块选项替换为 XR829）。

　　3. 高通 Atheros / Broadcom Wi‑Fi SoC

　　这些方案技术成熟、性能稳定，但定位更高端或成本更高：

　　Qualcomm Atheros QCAxxx 系列（如 QCA9377）

　　Broadcom BCM43xx 系列它们支持类似的 2.4 GHz Wi‑Fi + 蓝牙 combo 功能，与 XR829 在功能层是可替代的。然而在实际替换时需要注意：

　　驱动框架差异

　　固件许可与兼容性

　　注册到系统的接口（SDIO/USB 等不同）在 Linux 下这类替代方案需要更多的驱动适配工作；相对而言，XR829 适合成本敏感和快速集成场景，而高通 / 博通方案适合性能和兼容性要求更高的应用。

　　4. 其他国产 Wi‑Fi/BT SoC

　　除了 XRadio，本土还有一些可替代方案，例如：

　　全志 XR871 等后续系列 – 有更高集成度甚至 MCU 内核集成。

　　华芯微 / 海思 / 联盛德 WCN 系列 – 这些芯片一般支持 Wi‑Fi + BLE，性能和生态兼容性更强。这些芯片与 XR829 一样都属于 2.4 GHz 无线/蓝牙通信 SoC，可以根据性能、价格、驱动生态选择是否替换。

　　总结

　　XR829 的主要型号：主要有标准 SoC 版本、基于不同晶振的模组版本（如 24 MHz / 40 MHz）以及对应的固件版本。

　　可替代的型号类型：主要包括 XRadio 自家的 XR819、Realtek 8723D 系列、以及更高端的 高通/博通 Wi‑Fi/BT SoC，或国产其他 Wi‑Fi/BT 芯片。

　　选择替代模型时要考虑硬件接口（SDIO/USB/UART）、驱动支持、固件兼容性以及产品性能/成本需求。
