mx25l25645gm2i-08g的参数

　　基本信息与存储组织

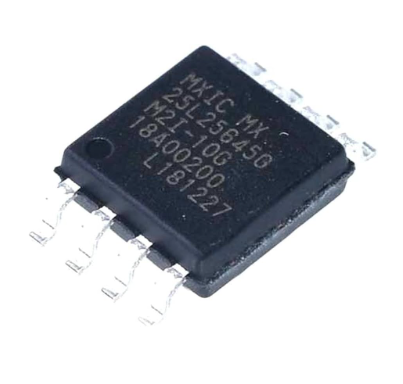

　　MX25L25645GM2I-08G 是由 Macronix（旺宏）生产的一款 SPI 串行 NOR‑Flash 存储芯片，存储密度为 256 Mbit。它的内部组织为 32 M × 8-bit，即总容量约为 32 MB (兆字节)。

　　接口与通信模式

　　该芯片支持标准的 SPI 接口，并且兼容 Single I/O、Dual I/O 和 Quad I/O (四线 SPI / QSPI) 模式，使其在带宽和读写速度方面具有较好的灵活性与可扩展性。

　　工作电压与封装

　　供电电压范围为 2.7 V 到 3.6 V，典型工作电压为 3.0 V (或 3.3 V)，非常适合多数 MCU（包括 AVR / MSP430 / 3V 系统）的应用场景。 芯片封装为 8‑pin SOIC / SOP (8-SOIC / 8-SOP)，表面贴装 (SMT)，适用于 PCB 贴片工艺设计。

　　时钟频率与速度

　　最大支持 133 MHz 的 SPI 时钟频率 (Quad / Dual / Single SPI)，实现高速读写 / 执行 — 对于系统启动 (XIP, eXecute In Place) 或需要快速存储读写的应用非常有利。

　　擦写与程序周期 / 耐久性

　　擦写支持细粒度为 4 KB 扇区擦除 (sector erase)。

　　写入 (编程) 时，典型的 Word / Page 写入时间分别为 约 30 µs (字/字节) 和 750 µs (页编程)。

　　擦写次数 (典型) 为 约 100,000 次，符合工业级 NOR‑Flash 的耐久性要求。工作温度范围与可靠性

　　工作环境温度范围为 –40 °C 到 +85 °C，适合工业级与嵌入式系统使用。 芯片支持非易失性存储 (Non‑Volatile Flash)，断电后数据不会丢失，非常适合存放固件 (firmware)、配置数据、日志、参数等。

　　使用场景与优势

　　得益于其较大容量 (32 MB)、高速 SPI / Quad‑SPI 接口、低功耗、宽压 + 宽温和工业级耐久性，这颗 Flash 芯片特别适合 MCU 系统中用于存储：

　　固件 (Firmware) 或 Bootloader

　　配置参数、校准数据或用户数据

　　系统日志、历史记录、非易失性数据存储

　　可以通过 Quad‑SPI + XIP 实现从 Flash 执行 (execute-in‑place)，减少对 RAM 的依赖

          MX25L25645GM2I-08G 的工作原理

　　MX25L25645GM2I-08G 是一款基于 NOR Flash 技术 的串行 SPI 存储器，其核心原理与传统 NOR Flash 相似，但通过串行接口实现高速数据传输。NOR Flash 的基本单元是 浮栅晶体管 (Floating-Gate Transistor)，每个存储单元可以存储一个二进制位（0 或 1）。通过在浮栅上注入或移除电子来改变晶体管的阈值电压，从而实现数据的存储与擦除。

　　在 MX25L25645GM2I-08G 中，数据通过 SPI（Serial Peripheral Interface）总线进行通信。芯片提供 单线 (Standard SPI)、双线 (Dual SPI) 和四线 (Quad SPI) 三种传输模式。在标准 SPI 模式下，数据按字节顺序串行传输，控制器通过 时钟信号 (SCLK) 来同步数据的发送和接收。双线和四线模式通过增加数据线数量，提高了每个时钟周期内传输的数据位数，从而实现更高的数据传输速率。

　　芯片内部设计了 地址解码逻辑和页缓冲 (Page Buffer)。当主控发送读命令和地址时，地址解码器会定位到存储单元，读取指定页的数据到缓冲区，再通过 SPI 输出。写入操作也需要先将数据写入页缓冲，再进行 编程 (Program) 操作，将电荷注入浮栅晶体管。整个过程需要遵循芯片规定的写入和擦除时序，以保证数据可靠性。

　　擦除操作分为 扇区擦除、块擦除和整片擦除，通过施加较高电压 (通常内部生成) 将浮栅电子释放，实现存储单元复位到逻辑“1”状态。单个字节或页写入后，数据在没有供电的情况下仍然保持，体现了非易失性存储的特性。

　　MX25L25645GM2I-08G 具备 高速读取能力，在 Quad SPI 模式下，芯片可以支持高达 133 MHz 的 SPI 时钟频率，使微控制器能够快速访问存储内容。芯片还包含 状态寄存器和写保护寄存器，用于指示操作完成状态、锁定敏感区域，保障数据安全和系统稳定性。

　　MX25L25645GM2I-08G 的工作原理核心在于：利用浮栅晶体管存储数据，通过 SPI 总线实现数据读写，通过内部地址解码、页缓冲和控制逻辑保障高速可靠的非易失性存储，为嵌入式系统提供固件、配置和日志等存储功能。

　　MX25L25645GM2I-08G 的作用

　　MX25L25645GM2I-08G 作为一款 256 Mbit SPI NOR Flash 存储芯片，在电子系统中主要承担 非易失性数据存储的功能。其核心作用是为微控制器 (MCU) 或数字处理系统提供可靠、持久的数据保存和快速访问能力，无论系统断电与否，存储的数据都能保持不丢失。

　　在嵌入式系统中，这颗芯片最常见的用途是 固件 (Firmware) 存储。MCU 的程序代码、启动引导程序 (Bootloader) 或升级程序可以存储在 MX25L25645GM2I-08G 中，当系统上电或复位时，MCU 通过 SPI 或 Quad SPI 接口快速读取固件并执行，实现系统启动。其支持的高速读取模式尤其适合执行存储器就地执行 (Execute In Place, XIP)，减少对内存的依赖，提高系统运行效率。

　　此外，该芯片还可以用于 参数和配置数据存储。例如工业控制、智能家居或物联网设备中，需要保存设备的校准参数、配置设置、网络信息等，MX25L25645GM2I-08G 提供了稳定、耐久的存储环境，确保数据在断电后依然完整可靠。

　　另一个重要作用是 日志记录与数据缓冲。在需要长期记录操作日志、传感器数据或历史信息的系统中，芯片可以分扇区进行擦写和写入，为系统提供灵活的存储管理。其支持多种擦写和编程操作模式（扇区擦除、块擦除、整片擦除），使数据更新和管理更加高效。

　　MX25L25645GM2I-08G 还具备 数据安全和保护功能。芯片内部的写保护寄存器可以锁定特定区域，防止误写或数据破坏，提高系统安全性和可靠性。其工业级工作温度范围 (–40°C 至 +85°C) 使其能够在各种环境下稳定运行，适合工业设备、汽车电子、嵌入式仪器等场景。

　　MX25L25645GM2I-08G 的作用主要体现在四个方面：提供非易失性存储、存储固件和程序代码、保存系统参数与配置数据、支持日志与数据缓冲，同时保障数据安全与系统稳定性。在现代嵌入式和工业控制系统中，它是一颗关键的存储器件，为系统可靠运行提供基础保障。

　　MX25L25645GM2I-08G 的特点

　　MX25L25645GM2I-08G 是 Macronix（旺宏）推出的一款高性能 SPI NOR Flash 存储器，具备多项显著特点，使其在嵌入式系统、工业控制和物联网设备中得到广泛应用。

　　该芯片 容量适中且组织灵活。总存储容量为 256 Mbit（32MB），内部组织为 32M × 8-bit，既能满足中等规模固件存储需求，又适合保存配置数据和日志信息。同时，芯片支持 扇区、块以及整片擦除，用户可以根据应用需求灵活选择擦写方式，提高系统数据管理的效率。

　　MX25L25645GM2I-08G 支持多种 SPI 接口模式，包括标准 SPI、双线 (Dual SPI) 和四线 (Quad SPI)。Quad SPI 模式下，数据传输速度大幅提升，芯片最高可支持 133 MHz 时钟频率，能够满足高速数据读取和执行需求，尤其适合执行存储器就地执行 (XIP) 的应用场景。

　　芯片具有 低功耗和宽工作电压 的特点。其工作电压范围为 2.7 V 到 3.6 V，典型电压为 3.0 V，适合大多数 3.3 V 系统设计。读写操作功耗低，特别是在嵌入式设备或电池供电系统中，有助于延长整体系统的使用寿命。

　　MX25L25645GM2I-08G 工业级温度适应性 优异，工作温度范围为 –40°C 到 +85°C，确保芯片在恶劣环境下仍能稳定工作。其封装为 8-pin SOP / SOIC-8 表面贴装封装，便于 PCB 设计和自动化生产。

　　芯片还提供 写保护和状态寄存器功能，可锁定敏感存储区域，避免误操作导致数据丢失或破坏，提升系统的可靠性和安全性。同时，典型擦写次数可达 100,000 次，读写耐久性强，适合长期运行的工业与嵌入式应用。

　　MX25L25645GM2I-08G 的 非易失性特性 是其核心优势之一，即使在断电情况下，存储的数据仍能完整保留，为系统提供可靠的固件、配置和日志存储环境。综合来看，这颗芯片容量适中、传输高速、功耗低、工业温度适应广、封装便捷，兼具耐久性与安全性，是嵌入式系统外部存储的理想选择。

　　MX25L25645GM2I-08G 的应用

　　MX25L25645GM2I-08G 作为一款高性能 SPI NOR Flash 存储器，在嵌入式系统、工业控制、消费电子以及物联网设备中具有广泛的应用。其非易失性、容量适中、高速传输以及工业级可靠性，使其能够满足多种存储需求。

　　在 嵌入式系统 中，MX25L25645GM2I-08G 常用于存储 固件 (Firmware) 和启动程序 (Bootloader)。微控制器在系统上电时，通过 SPI 或 Quad SPI 接口快速读取存储在 Flash 中的程序代码，完成系统启动和初始化。这种应用场景特别适合需要执行存储器就地执行 (XIP) 的系统，例如基于 ARM Cortex 或 AVR / MSP430 的单片机应用，从而节省内存资源并加快启动速度。

　　在 工业控制和自动化设备 中，该芯片可用于存储 设备参数、校准数据和配置设置。由于工业环境温度波动较大，MX25L25645GM2I-08G 的宽温范围 (–40°C 至 +85°C) 和高耐久性（可擦写 100,000 次）确保数据在长期运行中保持可靠性，为系统提供稳定的非易失性存储方案。

　　在 消费电子产品 中，它可用于 日志记录和多媒体数据缓存。例如智能家居、可穿戴设备和智能仪表，可以利用该芯片存储用户操作历史、传感器数据或临时缓存信息，实现功能的扩展和用户体验优化。同时，其低功耗特性使其适合电池供电设备。

　　在 物联网 (IoT) 与通信设备 中，MX25L25645GM2I-08G 用于保存 网络配置信息、设备身份和加密密钥。通过其可靠的写保护机制和高速读取能力，设备可以在断电或重启后快速恢复运行状态，并保证关键数据安全。

　　MX25L25645GM2I-08G 还适合 汽车电子系统，用于存储 ECU 配置数据、传感器校准参数及诊断信息。其工业级耐温和抗干扰特性，使其在复杂电磁环境中仍能稳定工作。

　　总之，MX25L25645GM2I-08G 的应用范围非常广泛，涵盖了嵌入式系统、工业控制、消费电子、物联网设备以及汽车电子等领域。它主要用于 固件存储、配置参数保存、日志记录和数据缓冲，为各种电子系统提供可靠的非易失性存储解决方案。

　　mx25l25645gm2i-08g能替代哪些型号

　　MX25L25645 系列的详细型号 / 变体

　　“MX25L25645”是Macronix (MXIC) 推出的一个 SPI NOR‑Flash 系列，系列内有多个不同封装 / 引脚 /封装形式 /封装尺寸 / 封装类型 /引脚数 /外形 /封装格式的变体。常见变体包括：

　　MX25L25645GM2I-08G — 标准 8‑pin SOP / SOIC‑8 封装 (8‑SOP / 8‑SOIC)， SPI 接口 (Single / Dual / Quad)，256 Mbit (32 M × 8)，工作电压 2.7 V–3.6 V，工业温度 –40 °C~+85 °C。

　　MX25L25645GZNI-08G — WSON-8 (Wide‑SOIC / exposed‑pad) 封装版本。系列表中列出为 ACTIVE。

　　MX25L25645GZ2I-08G — 另一种 WSON‑8 封装变体 (系列列出)。

　　MX25L25645GMI-08G — 16‑SOP (SOIC‑16) 封装版本。容量与接口相同 (256 Mbit, SPI)，但引脚 / 封装不同。

　　MX25L25645GXDI-08G, MX25L25645GXDI-10G, MX25L25645GXDR-08G 等 — BGA / TBGA / WSON / 非标准封装 (例如用于小体积 / 特殊尺寸 / 贴片需求) 的变体。

　　还有一些 “-10G” 后缀变体 (例如 MX25L25645GM2I-10G 或 GZNI-10G 等)，可能是不同封装版本或过渡/旧版 (NRND / Not Recommend for New Design) 的产品。 也就是说，MX25L25645 系列不只有“8‑SOP / 8‑pin”这一种封装，而是覆盖从 WSON‑8、SOIC‑8、SOIC‑16，到 BGA/TBGA 等多种封装与外形，以适配不同 PCB 布局、空间约束和机械要求。

　　这些变体在内部容量、接口协议 (SPI / Dual / Quad) 和电特性 (电压、温度范围) 上基本一致 (因为同属系列)，差异主要在封装 / 封装脚数 / 封装形式 / 物理尺寸 / 安装方式 (SOIC、WSON、BGA 等)。

　　MX25L25645GM2I-08G / 系列可以替代的其他型号

　　在实际设计、采购或维修时，有时我们需要为 MX25L25645GM2I-08G 找一个兼容、功能等价或较易替代的芯片。典型可以从两类考虑：

　　1. 同系列 /相同规格但不同封装的变体

　　如果你的 PCB 布局／封装空间／焊接条件发生变化 (例如空间受限，需要更小封装，或需要 BGA / WSON 等)，你可以选择同系列里的其他变体，而不用改变软件／固件／SPI 驱动。因为它们内部容量、接口、时序、电压、指令集都是兼容的。比如：

　　如果你原来用 8‑SOP，但后来希望减小面积，可考虑 WSON‑8：MX25L25645GZNI-08G 或 MX25L25645GZ2I-08G。

　　如果你的 PCB 设计允许 16 脚 SOIC，可以考虑 MX25L25645GMI-08G。

　　如果项目对空间和贴片工艺要求很高 (如手机、便携设备、模块化 IoT 模块)，也可以考虑 BGA / TBGA 封装的 MX25L25645GXDI‑系列。这种变体替换属于“物理封装变化，但器件本身等效”的情况 — 软件驱动、SPI 命令、擦写／读写周期、容量都相同，几乎“插拔即用”。适合 PCB 封装优化、封装布局调整、或者为适配自动化贴片工艺做调整。

　　2. 同容量 / 同规格的 SPI NOR Flash，来自其他厂商或其他系列

　　如果因为供货、成本、供应链、可拿到性 (availability) 等原因，想用另一颗厂商或另一系列的 Flash，也可以选择市面上主流的 256 Mbit SPI NOR Flash。一个实际常用替代是 Winbond W25Q256JVEIQ。

　　像 W25Q256 系列 (Winbond) 常被用作通用 SPI NOR Flash，容量、接口 (SPI / Quad‑SPI) 与 MX25L25645 系列相似。

　　用 Winbond 时，需要确认时序、擦写命令、写保护机制与你的 MCU /固件匹配 (一般都兼容标准 SPI NOR，但仍建议确认数据手册)。此外，在同为 Macronix 系列中，也有容量／封装不同但 SPI NOR Flash 相近 (如 128 Mbit, 64 Mbit) 的器件，可视是否满足容量和存储要求做替代。

　　替代时需要注意的问题

　　虽然替代很多时候是可行的，但在实际工程中需注意以下几点：

　　封装兼容性：如果原设计是 8‑SOP，引脚排列、焊盘间距、引脚功能 (CS, SCLK, SI, SO, /WP, /HOLD) 要保持一致。不同封装 (WSON, BGA) 可能需要改 PCB footprint。

　　时序和命令集兼容性：即使容量与接口相同，也要确认读取 /擦写 /擦除 /写保护命令与你的 MCU 驱动兼容。虽然大多数 SPI NOR Flash 兼容 JEDEC 标准，但少数会有差异。

　　供应可用性与生命周期：比如一些变体标记为 NRND (Not Recommended For New Design) — 表示将逐渐停产，长期供应不保证，应谨慎用于新设计。

　　封装可靠性 & 工艺：小封装 (WSON / BGA) 虽节省空间，但对于手工焊接 /维修不友好；自动贴片 /波峰或回流焊更适合。

　　对你目前项目 (MCU + 嵌入式系统) 的建议

　　考虑到你之前提到你正做基于 AVR / MSP430 / MSP430F449 的设计 (数字电子秤、多气体检测系统、开关电源等) — 如果你当前使用的是 MX25L25645GM2I-08G (8‑SOP)：

　　如果 PCB 设计空间比较紧张，又希望减少占板面积且有贴片工艺能力，可以考虑把封装切换为 WSON‑8 (例如 MX25L25645GZNI-08G) 或者 BGA‑封装 (GXDI‑系列)。这样对软件/驱动无影响，只需改 PCB footprint。

　　如果你担心供应 / 采购成本 / 交期，可以考虑用 Winbond 或其他厂商兼容 256 Mbit SPI NOR Flash (如 W25Q256 系列) 作为替代 — 需要确认封装、引脚、命令兼容。

　　若你追求长期供应稳定性，应避免选择被标为 NRND 的封装 / 变体。
