safeb1g57ke0f00r15的参数

　　基本信息

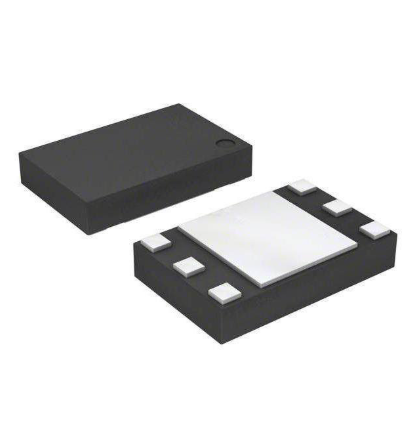

　　SAFEB1G57KE0F00R15 由 Murata Electronics（村田）生产，是一款 SMD 封装的声表面波 (SAW) 滤波器 / RF 滤波器。封装尺寸为 1.35 mm × 1.05 mm，采用表面贴装 (SMD) 形式，非常适合高密度贴片和空间受限的电路板设计。

　　电气 / 频率特性

　　标称中心频率 (Nominal Center Frequency, f_c)：≈ 1575.5 MHz。

　　特性阻抗 (Nominal Impedance)：50 Ω。

　　插入损耗 (Insertion Loss, I.L.)：typical ~ 1.2 dB；部分资料中显示“0.95 dB / 1.2 dB / 1.3 dB (max)”范围，根据测试条件略有不同。

　　驻波比 (VSWR) / 反射损耗 (Return Loss)：在中心频率范围 (约 1573.92–1576.92 MHz) 内 VSWR 最大约 1.5–1.7。频带外衰减 (抑制能力)

　　该滤波器对非目标频段 (即偏离约 1575.5 MHz 的频率) 的信号有很强的抑制能力。以典型 datasheet 为例：

　　对 0.1–250 MHz、250–810 MHz、810–960 MHz、960–1429 MHz、1429–1453 MHz 等低频或中频区，衰减幅度 ≥ 40 dB。

　　对 1453–1525.42 MHz 区间，衰减 ≥ 37 dB。

　　对 1625–1710 MHz ~ 1785–1920 MHz 及更高频率 (高达几 GHz) 区间，衰减一般 ≥ 40–45 dB，表明对这些频段的杂散信号和干扰具有很强抑制能力。这种高幅度的带外衰减使得 SAFEB1G57KE0F00R15 在接收系统中能够有效排除非目标频率的噪声和干扰，从而保证信号质量。

　　机械 / 环境 /封装参数

　　封装尺寸 (长 × 宽)：1.35 mm × 1.05 mm。

　　封装厚度 / 高度 (Height)：约 0.60 mm。

　　引脚数 (Pins)：5 引脚 (5‑Pin SMD “T/R”)。

　　安装方式：表面贴装 (SMT/SMD)，适合自动贴片、流水线生产。

　　工作温度范围 (Operating Temperature)：−30°C 到 +85°C。

　　符合 RoHS / 环保合规 (Lead‑free / RoHS compliant)；此外根据部分分销商数据，也有称支持较宽温度范围 (例如 −40 °C ~ 125 °C) 的版本，可根据供应商确认。应用 & 注意事项

　　SAFEB1G57KE0F00R15 的中心频率 1575.5 MHz 与全球主流民用 GPS 接收机信号频率 (L1 ~1575.42 MHz) 匹配良好，因此它常用于 GPS 接收模块、定位设备、便携式无线设备等需要对 GPS 信号进行滤波、抑制噪声和干扰的场合。

　　在你当前正在做的设计 — 无论是数字电子秤、恒流源、多气体检测系统，还是开关电源 — 如果涉及 GPS 模块、卫星定位、天线接收、或对 RF 信号有洁净要求，都可以考虑 SAFEB1G57KE0F00R15 作为前端滤波器，用于抑制干扰、提升信号稳定性和可靠性。

　　safeb1g57ke0f00r15的工作原理

　　SAFEB1G57KE0F00R15 是 Murata 生产的一款 SMD 封装声表面波 (SAW) 滤波器，其工作原理基于声表面波技术，用于高频信号的选择性传输与抑制非目标信号。SAW 滤波器的核心是利用压电材料在电场作用下产生机械应变，从而将电信号转换为机械声波，并沿材料表面传播，再通过另一组电极将声波转换回电信号。这一过程具有很高的频率选择性，能够实现中心频率附近信号的低损耗传输，同时有效衰减带外信号。

　　在 SAFEB1G57KE0F00R15 中，输入端信号首先施加在压电材料上的输入换能器 (IDT, Interdigital Transducer)，将电信号转换为表面声波。声波沿着晶片表面传播时，滤波器的几何结构和晶体特性决定了传播的频率特性：中心频率附近的信号能够顺利传播，而偏离中心频率的信号因相位失配或干涉效应被衰减。声波到达输出端的换能器时，再被转换为电信号输出。整个过程几乎不涉及传统电感、电容的能量存储与耗散，因此 SAW 滤波器体积小、频率稳定性高，适合用于微波及 GPS 信号处理。

　　SAFEB1G57KE0F00R15 内部通常会优化阻抗匹配结构，使其与 50 Ω 系统直接匹配，减少反射和信号损耗。其滤波特性不仅取决于 IDT 的指状电极设计，还受到晶片材料类型、厚度、传播路径长度和封装结构的影响。该滤波器在工作时无需外部电源，仅通过被动耦合实现信号选择性，通过精确控制几何参数可实现对中心频率 ±几 MHz 内的信号通带，同时对带外信号实现 40 dB 以上的抑制。

　　在实际应用中，SAFEB1G57KE0F00R15 常用于 GPS 模块、天线前端、无线通信设备等场合，其作用是保证接收信号的清晰性和抗干扰能力。例如在 GPS 接收模块中，它能够滤除 Wi‑Fi、蓝牙等附近频段的干扰信号，使接收的 L1 频段信号 (约 1575.42 MHz) 更纯净，从而提高定位精度。其小型化 SMD 封装使其易于在高密度电路板上集成，同时保持良好的热性能与环境稳定性。

　　SAFEB1G57KE0F00R15 通过声电转换原理实现信号的频率选择性滤波，依靠精密的几何和材料设计，在高频信号系统中发挥关键作用，为 GPS、无线通信等电子设备提供高质量信号保障。

　　safeb1g57ke0f00r15的作用

　　SAFEB1G57KE0F00R15 的主要作用是对高频信号进行选择性滤波和干扰抑制，以保证电子系统中目标信号的完整性与稳定性。作为一款 SMD 封装的声表面波 (SAW) 滤波器，它能够对特定中心频率的信号提供低损耗传输，同时显著衰减带外噪声或不需要的信号，从而改善系统的信号‑噪声比。

　　在实际应用中，SAFEB1G57KE0F00R15 常用于 GPS 模块和无线通信设备的接收端。在 GPS 系统中，民用 L1 频段的信号中心频率约为 1575.42 MHz，而 SAFEB1G57KE0F00R15 的中心频率约为 1575.5 MHz，几乎完全匹配。这意味着它可以有效滤除附近频段（如 Wi‑Fi、蓝牙、移动通信等）的干扰信号，保证 GPS 天线接收到的信号纯净，从而提高定位精度和可靠性。对于无线通信系统，它也可以作为前端滤波器，用于抑制射频干扰 (RFI) 和电磁干扰 (EMI)，确保系统能够正确接收和处理所需频率信号。

　　该滤波器在小型化电子设备中也有重要作用。它采用 SMD 封装，体积仅为 1.35 mm × 1.05 mm，厚度约 0.6 mm，非常适合高密度 PCB 布局。它无需外部电源即可工作，通过被动声电转换实现信号滤波，因此不仅节省空间，还降低了系统功耗。其高阻抗匹配特性可与标准 50 Ω 系统直接匹配，减少信号反射和插入损耗，使电子系统在高速、高频工作环境下保持稳定。

　　SAFEB1G57KE0F00R15 还广泛应用于消费电子、便携式设备、导航定位系统、无人机、通信模块等对高频信号质量有严格要求的场合。它能够保护信号通路免受带外干扰，提升系统抗干扰能力和整体性能。此外，其工作温度范围广（−30℃ 至 +85℃），使其能够在复杂环境中长期稳定运行。

　　SAFEB1G57KE0F00R15 的作用主要体现在高频信号的选择性传输与干扰抑制，它通过精密的声表面波滤波技术，保证电子系统接收信号的清晰度和稳定性，是 GPS 模块及高频无线通信系统中不可或缺的重要元件。

　　safeb1g57ke0f00r15的特点

　　SAFEB1G57KE0F00R15 作为 Murata 生产的一款 SMD 封装声表面波 (SAW) 滤波器，具有多项显著特点，使其在高频信号处理和射频系统中广泛应用。首先，其最核心的特点是高选择性滤波能力。该滤波器的中心频率约为 1575.5 MHz，专门针对 GPS L1 频段设计，能够实现对中心频率信号的低损耗传输，同时有效抑制带外信号。典型带外抑制可达 40 dB 以上，这使其在 GPS 接收模块、导航系统或高频通信设备中，能够明显降低干扰信号，提高信号质量和系统稳定性。

　　SAFEB1G57KE0F00R15 具有高可靠性与宽工作温度范围。其工作温度范围通常为 −30℃ 到 +85℃，部分资料显示可承受更宽的环境温度。这意味着该滤波器能够在复杂环境下长期稳定工作，不易受到温度波动影响，保证电子设备的可靠性。结合其被动元件特性，无需外部电源即可工作，减少了系统设计的复杂性和功耗，是高密度便携式设备设计的理想选择。

　　其小型化 SMD 封装是另一大特点。SAFEB1G57KE0F00R15 的封装尺寸仅为 1.35 mm × 1.05 mm，厚度约 0.6 mm，支持自动贴片和高密度 PCB 布局。这使它非常适合现代便携设备、通信模块或多功能 GPS 模块等空间受限的应用场景。小巧的封装不仅节省 PCB 空间，还能与其他射频元件紧密集成，实现高集成度设计。

　　它具有良好的阻抗匹配特性，通常为 50 Ω，能够直接与标准射频系统接口匹配，减少信号反射和插入损耗，优化系统性能。SAW 滤波技术的应用也保证了其频率稳定性和高精度滤波性能，使得中心频率附近信号几乎无损，通过精密的几何设计和材料选择，使滤波器在高频条件下表现稳定可靠。

　　SAFEB1G57KE0F00R15 符合 RoHS 环保标准，无铅环保材料制造，满足现代电子产品对环保和可持续发展的要求。

　　SAFEB1G57KE0F00R15 的主要特点包括高选择性滤波能力、低损耗、宽工作温度、高可靠性、小型化 SMD 封装、高阻抗匹配以及环保材料制造，使其成为 GPS、无线通信、导航模块及高频信号处理系统中的理想元件。

　　safeb1g57ke0f00r15的应用

　　SAFEB1G57KE0F00R15 作为 Murata 生产的一款 SMD 封装声表面波 (SAW) 滤波器，因其高频选择性滤波和抗干扰能力，在各类电子产品和通信设备中有着广泛的应用。其最典型的应用场景是 GPS 接收模块。在 GPS 系统中，民用 L1 频段信号中心频率约为 1575.42 MHz，SAFEB1G57KE0F00R15 的中心频率约为 1575.5 MHz，几乎完全匹配。它能够滤除来自 Wi‑Fi、蓝牙、移动通信等附近频段的干扰信号，使 GPS 天线接收的信号更加纯净，从而提升定位精度和可靠性。在智能手机、导航仪、无人机、车载导航系统中，这种滤波器都是前端射频模块的重要组成部分。

　　该滤波器也被广泛应用于无线通信设备和便携式电子产品中。对于高频通信系统，SAFEB1G57KE0F00R15 能够抑制电磁干扰 (EMI) 和射频干扰 (RFI)，保证系统接收的目标信号清晰稳定。它适合与天线、放大器、射频收发器配合使用，用于前端滤波、信号净化以及带外干扰抑制。尤其在高密度 PCB 设计中，小型 SMD 封装便于在有限空间内集成多个滤波器，实现多频段、多功能通信模块设计。

　　在物联网 (IoT) 和消费电子领域，SAFEB1G57KE0F00R15 也有重要作用。它可以用于定位模块、可穿戴设备、无人驾驶设备和手持式测量仪器中，提供高精度的定位和高质量信号。其低插入损耗特性保证了系统的信号强度，而高带外抑制特性则避免了噪声干扰对设备性能的影响。

　　该滤波器还适用于高频信号测试设备、无线传感器网络以及各类射频实验和研发平台。在实验室或工程测试环境中，SAFEB1G57KE0F00R15 能够作为标准滤波器，提供稳定可靠的信号通道，保证测试结果的准确性。

　　SAFEB1G57KE0F00R15 的应用覆盖 GPS 接收模块、导航系统、无线通信设备、便携式电子产品、物联网设备及高频测试系统等多个领域。它通过高精度滤波和强抗干扰能力，为现代电子设备提供高质量的射频信号保障，是高频信号处理系统中不可或缺的重要元件。

　　safeb1g57ke0f00r15能替代哪些型号

　　SAFEB1G57 系列 — 细分型号 / 关联型号

　　主型号：SAFEB1G57KE0F00R15 — 这是最常见、讨论最多的版本。它的官方 datasheet 显示其中心频率约为 1575.5 MHz，50 Ω，SMD／SMT 封装，尺寸 1.35 × 1.05 mm，高度 0.60 mm，引脚数 5‑Pin，工作温度 –30℃ ~ +85℃。

　　关联／相近型号：根据部分分销商／资料库的信息，该系列还有如下近似／变种型号（suffix／package／reel／版本等可能略有不同）：如 SAFEB1G57KE0F00R12、SAFEB1G57KB0F00R15、SAFEB1G57KB0F00R12 等。

　　“系列”名称：有时候资料会写成 SAFEB1G57KE（不带后缀 R15 / R12 / etc）以泛指这一系列。

　　制造及封装特性保持一致：SMD 封装 (FILTER_1.35×1.05 mm_SM)，5‑Pin, 50 Ω, RoHS 合规。因此，如果你在 BOM 中看到类似但不是 “R15” 后缀的版本 —— 如 R12 版本，通常仍然属于同一系列，有较大可能是等同功能／参数。

　　SAFEB1G57KE0F00R15 可以替代／等效／对比的其它型号

　　在公开零件数据库里，有对 SAFEB1G57 系列给出所谓 “Functional Equivalents”（功能等效） 的建议 — 例如：

　　SF14-1575F5UU41（由 Kyocera Corporation 提供）被列为 SAFEB1G57KB0F00R15 的功能等效件 (Functional Equivalent) 。

　　也就是说，如果你设计中对 1575.42 MHz（或附近频率）、50 Ω、SAW 滤波器有需求，那么 SF14-1575F5UU41 是一个可能的替代选项。此外，从 SAFEB1G57 系列内部，也可能用其它 suffix 的版本 (e.g. R12, KB0F00…) 来替代 R15 版本，只要确认封装、频率、阻抗、封装类型一致 —— 对于你现有设计 (GPS 前端、RF前置滤波) 来说，这类替换通常是可行的。

　　“为什么／在什么情况下可以替代 (Equivalent / Alternate)”

　　你可能考虑替代或用等效件的情况包括：

　　当主料号 (R15) 库存不足或供应紧张时，使用同系列但后缀不同 (如 R12) 的 SAFEB1G57KE0F00Rxx。因为它们封装、尺寸、阻抗、频率等参数一致／非常接近，所以通常可以直接替换。

　　如果你倾向于用不同厂家的件 —— 例如 SF14-1575F5UU41 (Kyocera) —— 只要它在频率 (约 1575.42 MHz)、阻抗 (50 Ω)，以及滤波特性 (带宽 / 插入损耗 / 带外抑制) 等方面与 SAFEB1G57KE0F00R15 接近，就可能作为功能等效替代件。

　　对于大批量生产 / 成本 /供应链优化时，选用等效件也是常见策略。不过，需要注意：即使是功能等效 (functional equivalent)，从设计角度也应 对比两个元件的 datasheet —— 尤其关注带宽 (bandwidth)、插入损耗 (insertion loss)、驻波比 (VSWR)、引脚脚位 / 封装对应 / land‑pattern / PCB footprint 是否一致等，以避免因微小差异导致 RF 性能或布局问题。

　　替代时的风险／注意事项

　　虽然替代 / 等效件在 many 情况下可行，但有几点必须小心：

　　带通带宽 (pass‑band bandwidth)：不同厂商或不同版本可能对滤波器通带 (pass band) 和带外抑制 (out‑of‑band attenuation) 的设计略有差异，可能对天线 / 接收链性能有影响。

　　封装／脚位布局 (footprint and pad layout)：即使规格一致，也可能 land‑pattern 有差异，需确认 PCB 是否兼容。

　　插入损耗 / VSWR / 随温特性 /封装厚度 / 环境适应性 (温度 / 湿度 /振动等) 是否一致 —— 特别在高可靠性或严苛环境 (如户外 GPS /航空 /工业环境) 中，更要谨慎。

　　供应商与原厂认证 (真伪 / 品质) —— 尤其是当选用非原厂 (third‑party) 或非原包装 (分销商 / 代理商) 的器件时，要保证质量。结论 / 建议

　　如果你在你的设计 (如 GPS 模块、多气体检测系统、开关电源 + GPS、定位设备等) 中原本采用 SAFEB1G57KE0F00R15。想要替代 /备料 / 量产 —

　　首选安全方案是用同系列的其它 suffix 型号 (如 SAFEB1G57KE0F00R12 / SAFEB1G57KB0F00R15 / 等) —— 这些一般是 “drop‑in” 的换料。

　　若主料缺货，也可以考虑跨厂商的功能等效件，如 SF14-1575F5UU41，但必须严格对比 datasheet (频率、阻抗、带宽 / 滤波特性、封装) 并在 PCB 布局 / 测试中验证性能。鉴于你之前提到你会编写设计文档、并列出元件 part‑number / 规格 / 供应商 / datasheet／选型理由 — 如果你决定采用替代件，我建议你在文档里注明 “原 SAFEB1G57KE0F00R15” 以及“备选 SF14-1575F5UU41 (Kyocera)” / “SAFEB1G57KE0F00R12 (Murata)” 等，并附上对比分析 (优缺点、参数差异、适用性、风险)。
