dac8568的参数

　　DAC8568 是一款由德州仪器（Texas Instruments）推出的 16 位、八通道数字-模拟转换器（DAC）。该芯片具有高分辨率、高精度、低功耗等优点，广泛应用于工业控制、数据采集系统、仪器仪表等领域。以下是 DAC8568 的一些主要参数：

　　1. 分辨率与精度

　　DAC8568 提供 16 位的分辨率，这意味着它能够将数字信号转换为具有 65536 个离散值的模拟信号。这使得该芯片适用于需要高精度模拟输出的应用，能够精确地控制和生成模拟信号。

　　2. 通道数量

　　DAC8568 提供 8 个独立的 DAC 通道，可以同时输出 8 个不同的模拟信号。这使得它非常适用于多通道控制和信号生成场合，例如多路传感器接口或多路控制输出。

　　3. 输出电压范围

　　DAC8568 的输出电压范围依赖于参考电压（V_REF），其典型的输出电压范围为 0 到 V_REF。用户可以选择外部参考电压源，以实现更高的输出电压精度和灵活性。标准输出电压范围通常为 0 到 5V，或者 0 到 10V，具体取决于所使用的参考电压。

　　4. 参考电压

　　DAC8568 内部集成了一个 2.5V 的基准电压源，但用户也可以选择外部参考电压源（V_REF）。外部参考电压范围为 2.5V 到 VDD（电源电压），这使得用户可以根据应用需求调整参考电压，提高系统的灵活性和精度。

　　5. 接口

　　DAC8568 使用 SPI（串行外设接口）进行数据传输，具有四线串行接口（SCLK、SDI、CS、LDAC）。它支持高速数据传输，最高支持 30 MHz 的时钟频率，这使得其可以快速更新输出信号。

　　6. 工作电压

　　DAC8568 的工作电压范围为 2.7V 至 5.5V，适合各种低电压和标准电压应用。它具有低功耗特性，待机模式下的典型功耗为 0.1µA，工作时的典型功耗为 2.5mW（在 5V 电源下）。

　　7. 动态性能

　　上升/下降时间：DAC8568 的输出变化响应速度较快，典型的上升/下降时间为 8µs（0.1%）。

　　单通道的转换速率：该芯片的单通道转换速率为 1Msps（百万次每秒），可以满足高频率信号转换的需求。

　　8. 线性度

　　DAC8568 提供出色的线性度，典型的总不线性误差（DNL）为 ±0.5 LSB（最小有效位），而典型的积分非线性误差（INL）为 ±1 LSB。其精度和线性度使得它适用于对精度要求较高的应用。

　　9. 温度特性

　　DAC8568 的工作温度范围为 -40°C 到 +125°C，适合工业级和苛刻环境下的应用。

　　10. 封装类型

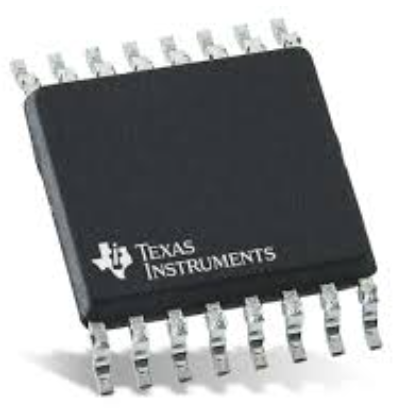

　　DAC8568 提供多种封装形式，最常见的封装为 16 引脚 TSSOP（薄型小外形封装）。它的紧凑封装设计适合空间受限的应用，同时也方便与其他元器件集成。

　　11. 其他特性

　　低功耗模式：DAC8568 支持待机模式，待机电流为 0.1µA，非常适合需要低功耗操作的便携式或电池驱动应用。

　　电压参考选择：DAC8568 的电压参考输入支持外部参考，便于用户根据应用需求优化系统精度。

　　DAC8568 是一款高精度、低功耗的 16 位多通道 DAC，提供优异的动态性能和灵活的接口选项。它适用于需要多路精确模拟输出的应用，且支持外部参考电压和 SPI 接口，具有高度的系统兼容性和灵活性。其卓越的性能使其在仪器仪表、工业控制、数据采集系统等领域得到了广泛应用。

　　dac8568的工作原理

　　DAC8568 是一款 16 位的多通道数字到模拟转换器（DAC），其工作原理基于将数字输入信号转换为相应的模拟电压输出。该芯片采用了串行外设接口（SPI）进行数据传输，支持 8 个独立的输出通道，能够同时输出多个模拟信号。以下是 DAC8568 的详细工作原理解析：

　　1. 数字输入与数据传输

　　DAC8568 使用 SPI 接口接收来自微控制器或其他数字系统的数字数据。每个输入数据为 16 位二进制数字，表示目标模拟输出的精度。数据通过 SPI 协议传输，通常由四个信号线传输：

　　SCLK（串行时钟）：提供时钟信号，用于同步数据传输。

　　SDI（串行数据输入）：传输数据位。

　　CS（芯片选择）：用于选择与该 DAC 通信的设备。

　　LDAC（数据锁存）：在数据传输完成后，触发 DAC 更新输出。

　　输入的数字数据通过 SPI 总线传送到 DAC8568 内部的寄存器。每个数据通道都有一个独立的数据寄存器，用于存储每个通道的数字输入信号。

　　2. 内部寄存器与数据处理

　　DAC8568 内部集成了多个寄存器用于存储和处理每个通道的数字数据。16 位输入数据首先存入对应通道的寄存器中，然后通过一个数字控制逻辑处理这些数据。在数据寄存器中，数字值被转化为相应的模拟电压值。该处理过程依赖于 DAC8568 的分辨率（16 位），即每一个数字值对应一个唯一的模拟输出电压。

　　3. 数字信号转换为模拟信号

　　DAC8568 采用了 电流输出型 架构，通过内部的数字-模拟转换电路将数字信号转换为模拟信号。其基本原理是通过数字数据控制电流源，电流源的输出经过适当的转换后生成相应的模拟电压信号。

　　具体地，DAC8568 使用了内部的电压参考源和电流源网络来完成数字到模拟的转换。数字输入决定了电流源的强度，进而控制模拟输出电压的大小。输出电压的计算公式通常是：

　　Vout=(D/216)×VREF

　　其中，D 是输入的 16 位数字值，VREFV_{ ext{REF}}VREF 是参考电压。

　　4. 输出控制

　　每个 DAC 通道的输出电压受控制信号的影响。DAC8568 的控制信号包括 LDAC 和 SYNC。当数据通过 SPI 总线加载到寄存器时，LDAC 信号用于更新 DAC 输出。LDAC 信号在数据加载完毕后激活，锁存寄存器中的数据并使输出电压发生变化。这意味着在同一时刻，多个 DAC 通道的输出可以同时更新，确保同步性。

　　5. 参考电压与精度控制

　　DAC8568 提供了内部的 2.5V 基准电压源，但也支持外部参考电压输入。外部参考电压决定了 DAC8568 的输出范围和精度。例如，如果参考电压为 5V，那么 DAC8568 的最大输出电压为 5V，最小输出电压为 0V。通过选择不同的参考电压，用户可以灵活调整系统的输出范围，从而提高精度或实现不同的电压输出要求。

　　6. 功耗管理

　　DAC8568 具有低功耗特性，在待机模式下功耗极低（0.1µA），并支持动态电源管理。其工作时的典型功耗为 2.5mW（在 5V 电源下）。这种低功耗特性使得 DAC8568 特别适合于便携式和电池供电的应用。

　　DAC8568 的工作原理是通过 SPI 接口接收 16 位数字数据，经过内部寄存器存储和处理后，将数字信号转换为对应的模拟电压输出。它的高精度和低功耗使得其在多通道信号生成和控制应用中表现优异。通过选择适当的参考电压，用户可以灵活调节输出电压范围，进一步提高系统的精度和适应性。

　　dac8568的作用

　　DAC8568 是一款高精度、低功耗的 16 位、八通道数字-模拟转换器（DAC），它在许多应用中扮演着至关重要的角色。其主要作用是将数字信号转换为精确的模拟电压信号，以便驱动模拟电路或与其他模拟设备进行交互。以下是 DAC8568 的几项关键作用和应用领域：

　　1. 多通道精确模拟信号输出

　　DAC8568 的最大特点之一是它提供了 8 个独立的 DAC 通道，这意味着它可以同时输出 8 路不同的模拟信号。这使得 DAC8568 在多通道控制系统中非常有用。例如，工业自动化中，可能需要多个模拟信号来控制不同的设备或执行不同的功能。DAC8568 可以同时为多个系统提供独立且精确的模拟输出，从而提高系统的工作效率和灵活性。

　　2. 高精度数字到模拟转换

　　DAC8568 提供 16 位的分辨率，这使得它能够将输入的数字信号转换为 65536 个离散的模拟电压值。高分辨率的转换精度使其能够在要求精确控制的应用中得到广泛应用，如精密仪器、信号发生器、数据采集系统等领域。通过提供高精度的模拟输出，DAC8568 能够精确地控制电压，并且能够生成与输入数字信号严格对应的模拟电压。

　　3. 信号生成与调节

　　在许多应用中，DAC8568 作为信号生成器的角色十分重要。它能够将数字信号转换为模拟电压，以驱动诸如电压调节器、音频系统、传感器接口等设备。例如，DAC8568 可以用于信号发生器中生成正弦波、方波或其他类型的波形信号，用于测试和测量设备的性能，或作为其他系统的驱动信号源。

　　4. 电压控制与调节

　　在电压控制系统中，DAC8568 可以作为模拟控制信号的生成源。例如，在一个智能温控系统中，温度传感器的数字数据可以通过微控制器传输到 DAC8568，后者再将数字信号转换为模拟控制信号，来调节加热器或冷却器的功率。通过使用 DAC8568，系统能够实现精确的电压控制，以确保精确的操作和更好的系统性能。

　　5. 数据采集与处理系统中的关键组成部分

　　DAC8568 在数据采集与处理系统中也具有重要作用。在这些系统中，数字化的传感器数据通常需要转换为模拟信号，以便驱动相关的输出设备或进行后续的信号处理。DAC8568 提供了高精度、多通道的模拟输出，能够为这些系统提供可靠的模拟信号，支持数据采集、转换和反馈控制过程。

　　6. 低功耗应用中的优势

　　DAC8568 具有低功耗特性，待机模式下的功耗仅为 0.1µA，这使得它特别适合于便携式、可穿戴设备或电池供电的应用。在这些场合，功耗控制是至关重要的，DAC8568 的低功耗设计能够显著延长设备的使用时间，并提高系统的能效。

　　7. 工业自动化与精密控制系统

　　在工业自动化中，DAC8568 经常被用来控制伺服电机、传感器、执行器等设备的模拟输入输出。由于其精确的模拟信号输出能力，DAC8568 能够提供非常精确的控制，从而优化生产流程、提高生产效率。它还可以在工业自动化中的嵌入式控制系统中提供多通道精确的电压调节和信号生成。

　　DAC8568 的作用主要体现在高精度、多通道模拟信号输出、精确的电压控制与调节、信号生成、以及低功耗应用等领域。通过将数字信号转化为精确的模拟电压，DAC8568 在许多应用中提供了可靠的模拟控制和驱动功能，广泛应用于工业自动化、数据采集、信号发生器、精密仪器等领域。其多通道和高分辨率的特点使得它成为复杂控制系统中不可或缺的组成部分。

　　dac8568的特点

　　DAC8568 是一款由德州仪器（Texas Instruments）生产的 16 位、八通道数字到模拟转换器（DAC）。它在高精度模拟信号转换、多通道输出、低功耗和灵活性方面具备许多显著特点。以下是 DAC8568 的一些主要特点：

　　1. 16 位高分辨率

　　DAC8568 提供了 16 位的分辨率，意味着它可以将数字输入信号精确地转换为 65536 个离散的模拟电压值。这种高分辨率使其在需要精确模拟输出的应用中具有极大的优势。它能够为那些要求高精度电压控制和信号生成的场合提供支持，例如精密仪器、数据采集系统、控制系统等。

　　2. 八通道独立输出

　　DAC8568 提供了 8 个独立的模拟输出通道，意味着它能够在同一芯片上同时生成多个独立的模拟信号。这使得 DAC8568 特别适合用于多通道控制系统和多路信号生成应用。例如，在工业自动化、传感器接口、音频处理等场景中，DAC8568 能够同时为多个设备或系统提供精确的模拟输出。

　　3. SPI 接口支持

　　DAC8568 采用 SPI（串行外设接口）进行数据传输，支持快速、高效的数据传输。通过 SPI 接口，用户可以方便地将数字数据传输到 DAC8568，实现对模拟输出的精确控制。SPI 接口的使用使得 DAC8568 可以轻松与其他微控制器、数字处理器或外部设备进行通信，并且支持较高的传输速率，最高可达 30 MHz。

　　4. 内置参考电压源和外部参考电压支持

　　DAC8568 内部集成了一个 2.5V 的基准电压源，用户也可以选择使用外部参考电压，以进一步提高系统的灵活性和精度。外部参考电压的输入范围为 2.5V 至 VDD（电源电压），这使得用户可以根据实际应用需求选择不同的参考电压，调节模拟输出范围和精度。

　　5. 低功耗设计

　　DAC8568 具有低功耗特性，待机模式下的功耗仅为 0.1µA，这使得它非常适合便携式设备、电池供电系统或功耗敏感型应用。工作时的功耗也非常低，典型功耗为 2.5mW（在 5V 电源下）。这种低功耗设计大大延长了电池寿命，特别适用于需要长时间运行的便携设备或能源受限的系统。

　　6. 高速度和快速更新

　　DAC8568 的单通道更新速率为 1Msps（百万次每秒），可以快速转换数字信号并生成对应的模拟信号。这使得 DAC8568 在需要高速数据转换和实时响应的应用中，能够满足高频率的信号更新需求。例如，在高速数据采集、信号发生器和实时控制系统中，DAC8568 能够提供快速、精确的模拟信号输出。

　　7. 精确的线性度

　　DAC8568 提供卓越的线性度，典型的差分非线性（DNL）误差为 ±0.5 LSB（最小有效位），积分非线性（INL）误差为 ±1 LSB。这意味着 DAC8568 在输出过程中几乎没有失真，能够提供稳定、准确的模拟电压，确保在应用中获得高质量的模拟信号输出。

　　8. 宽工作温度范围

　　DAC8568 的工作温度范围为 -40°C 到 +125°C，这使得它非常适合用于工业和恶劣环境中的应用。无论是在高温、低温，还是其他环境条件下，DAC8568 都能够稳定工作，提供可靠的性能。

　　9. 小巧封装和集成度高

　　DAC8568 提供了紧凑的 16 引脚 TSSOP 封装，适合空间受限的应用。它的高集成度不仅减少了外部元件的需求，还帮助降低了系统的整体体积，使其非常适合用于嵌入式系统和便携式设备。

　　10. 同步功能

　　DAC8568 支持同步更新多个通道的输出。通过 LDAC 控制信号，用户可以在同一时刻更新多个 DAC 通道的输出电压，从而实现多通道的同步控制。这使得 DAC8568 特别适合需要多个通道同时改变输出电压的应用，如多路信号源和多通道控制系统。

　　DAC8568 具备高分辨率、多通道输出、低功耗、SPI 接口、参考电压选择、快速数据转换等特点，使其在多种应用中表现出色。它不仅能提供高精度的模拟信号，还能满足高速和低功耗的要求，适用于工业控制、数据采集、信号生成、精密仪器等多种场合。

　　dac8568的应用

　　DAC8568 是一款 16 位、八通道的数字到模拟转换器（DAC），因其高分辨率、低功耗和多通道输出等特点，在多个行业和领域得到了广泛应用。以下是 DAC8568 的一些典型应用场景：

　　1. 工业控制系统

　　在工业控制系统中，DAC8568 主要用于精确的模拟信号生成和电压调节。许多自动化设备需要通过模拟信号来控制执行器、传感器或者其他机械系统。例如，工业机器人、自动化生产线和设备监控系统通常需要多通道的模拟输出信号来驱动多个执行单元。DAC8568 的八通道输出能力可以同时为多个设备提供独立的电压控制，确保系统的高效和同步运行。

　　2. 数据采集系统

　　DAC8568 可用于数据采集系统中的信号生成和控制部分。在数据采集系统中，传感器通常输出模拟信号，而微控制器或计算机则需要根据采集到的数字数据控制模拟输出。通过将传感器数据转化为精确的模拟信号，DAC8568 可以在闭环控制系统中实现实时反馈和调整，确保数据的精度和控制的精细度。

　　3. 信号发生器

　　DAC8568 的高分辨率和多通道输出使其成为信号发生器的理想选择。在电子测试、实验室设备、音频应用和通信系统中，DAC8568 能够生成不同波形的模拟信号，如正弦波、方波、三角波等，用于测试和校准其他设备。通过精确的模拟信号输出，DAC8568 帮助提高测试的精度和可靠性，尤其在频率响应和波形质量要求较高的场合。

　　4. 音频系统

　　在音频系统中，DAC8568 可以作为音频信号的数字到模拟转换器，生成高质量的音频输出信号。特别是在多通道音频处理和数字音频转换领域，DAC8568 能够提供多达 8 个独立的音频输出通道，使其成为多声道音频系统（如家庭影院、数字音频处理器等）的核心组件。通过使用高分辨率的 DAC，可以确保音频信号的高保真度，从而改善声音质量。

　　5. 精密仪器

　　DAC8568 也常用于精密仪器中，如示波器、频谱分析仪、信号分析仪等，这些设备需要精确控制模拟信号的幅度和频率。由于 DAC8568 提供 16 位的高分辨率输出，它可以非常精确地生成所需的测试信号，用于设备的调试和测量。此外，DAC8568 的多通道输出也使得它能够在多个测试通道同时提供模拟信号，适用于复杂的测量场景。

　　6. 医疗设备

　　在医疗设备领域，DAC8568 可以用于生成精确的模拟信号，用以驱动各种医疗仪器或设备。例如，在生命体征监测、超声波设备、输液泵等应用中，DAC8568 提供的精确模拟信号能够帮助系统完成精细的电压控制。其高分辨率和低功耗特点使其非常适合于医疗领域的便携设备和长时间运行的应用。

　　7. 电池管理系统

　　DAC8568 的低功耗特性使其在电池管理系统（BMS）中有着重要应用。BMS 需要精确控制充电电压和电流，以保证电池的健康和寿命。DAC8568 可以为电池充放电电路提供精确的电压控制，同时支持多通道输出，便于监控多个电池单元的状态。其低功耗设计有助于延长电池管理系统的使用时间，尤其在电池供电的便携式设备中具有优势。

　　8. 通信系统

　　在通信系统中，DAC8568 可用于信号调制和解调过程中的模拟信号生成。例如，基站和通信终端设备需要将数字信号转化为模拟信号进行传输，DAC8568 提供的高精度输出可以确保信号的质量和稳定性。此外，在调频、调幅和相位调制等应用中，DAC8568 可用于生成所需的模拟信号，帮助提高通信质量和信号传输的可靠性。

　　DAC8568 因其高分辨率、多通道输出、低功耗和灵活性等特点，在许多领域中得到了广泛应用。它可以用于工业控制、数据采集、信号发生器、音频系统、精密仪器、医疗设备、电池管理系统和通信系统等场合。凭借其精确的模拟输出，DAC8568 在现代电子和控制系统中发挥着重要作用，帮助实现高效、精确和可靠的信号控制和生成。

　　dac8568能替代哪些型号

　　DAC8568 的详细型号

　　DAC8568 是由德州仪器（Texas Instruments）推出的高精度、低功耗 16 位、八通道数字-模拟转换器。它的全名为 DAC8568，该型号具有以下几个版本和相关的变体：

　　DAC8568：这是标准型号，提供 16 位分辨率，8 个独立的模拟输出通道，支持 SPI 接口，并具有较低的功耗，适合用于多通道信号输出的应用。

　　DAC8568E：这是 DAC8568 的工业级版本，具有相同的功能和性能，但它的工作温度范围扩展至 -40°C 到 +125°C，适用于更为恶劣的工业环境。

　　DAC8568A：该版本是 DAC8568 的增强型版本，主要区别在于它提供了更高的输入输出电流精度和更加优化的功耗管理。DAC8568A 通常用于需要更加精细电压控制和更低功耗的应用。

　　DAC8568 可替代的型号

　　DAC8568 由于其优秀的性能和灵活的应用场景，能够替代多个类似的数字-模拟转换器（DAC）型号，尤其是在多通道高精度、低功耗的应用中。以下是一些可以被 DAC8568 替代的常见 DAC 型号。

　　1. DAC8560 和 DAC8560A

　　DAC8560 是 DAC8568 的前身型号，同样为 16 位分辨率的多通道 DAC，但 DAC8560 提供的是 8 通道输出，且缺乏一些如内置参考电压源和更高的电流输出精度等优化功能。DAC8568 在功能和性能上做了多方面提升，如支持更宽的参考电压范围、优化的功耗管理和更高精度的模拟输出，因此 DAC8568 可以完全替代 DAC8560，尤其在需要更高精度或更低功耗的应用中，DAC8568 更为合适。

　　DAC8560A 是 DAC8560 的增强版本，除了提供与 DAC8560 相同的功能外，还对功耗管理和信号输出精度做了进一步的改进。虽然两者在功能上非常接近，但 DAC8568 进一步提升了数据传输速度、支持更广泛的输入电压范围，且在功耗方面有显著优化，因此 DAC8568 是 DAC8560A 的理想替代品。

　　2. AD5668

　　AD5668 是由 Analog Devices 推出的一款 16 位、八通道 DAC，其功能和 DAC8568 很相似，均提供多通道输出、支持 SPI 接口，且适用于需要高精度模拟信号输出的应用。然而，AD5668 在一些特性上不如 DAC8568 灵活，尤其是在低功耗表现上。AD5668 的功耗比 DAC8568 略高，且参考电压源的选择性和输出稳定性上也存在一些差距。DAC8568 提供了更灵活的外部参考电压支持，并且具有更低的待机功耗，因此在需要低功耗和高灵活性的场景中，DAC8568 可以替代 AD5668。

　　3. MCP4828

　　MCP4828 是 Microchip 推出的 12 位、四通道 DAC，虽然其分辨率较低，但其在低成本的多通道应用中有广泛应用。相比之下，DAC8568 提供了 16 位高分辨率和更多的通道（8 通道），并且具有更高的精度和更强的输出能力。对于那些要求更高分辨率和更多输出通道的应用，DAC8568 是 MCP4828 的理想替代品。

　　4. MAX5218

　　MAX5218 是 Maxim Integrated 提供的一款 16 位、八通道 DAC，与 DAC8568 在基本功能上相似，均支持多通道输出、SPI 接口，并提供高精度的模拟信号生成。然而，MAX5218 的功耗相对较高，且在输出电流和参考电压范围上有所限制。DAC8568 在这些方面进行了优化，特别是在功耗和电压范围的适应性上更为优越。因此，在低功耗和高精度的需求下，DAC8568 可替代 MAX5218。

　　5. TLV5638

　　TLV5638 是德州仪器推出的一款 8 通道、12 位 DAC，虽然其分辨率低于 DAC8568，但其多通道特性和 SPI 接口使其与 DAC8568 类似。DAC8568 提供了更高的分辨率和更低的功耗，特别是在需要高精度输出的场合，DAC8568 是 TLV5638 的升级版，能够提供更高精度的模拟信号输出和更灵活的参考电压选择。对于那些需要 16 位分辨率和 8 通道输出的应用，DAC8568 是 TLV5638 的更佳替代选择。

　　6. LTC2638

　　LTC2638 是 Linear Technology（现为 Analog Devices）推出的一款 12 位、8 通道 DAC，虽然其分辨率较低，但在多通道模拟信号生成中也有应用。相比之下，DAC8568 提供了 16 位的更高分辨率和更广泛的输入电压范围，使得 DAC8568 在精度、信号稳定性和灵活性方面优于 LTC2638。因此，DAC8568 能够在高精度、高分辨率的需求下替代 LTC2638。

　　总结

　　DAC8568 作为一款高精度、低功耗的多通道 DAC，具有强大的功能和灵活性，能够替代多款市场上现有的 DAC 型号。无论是前身型号如 DAC8560，还是其他厂商的型号如 AD5668、MCP4828 等，DAC8568 都在分辨率、功耗、输出精度和参考电压选择性方面提供了显著的改进，适用于需要高精度、多通道输出和低功耗的应用场景。因此，DAC8568 是一个非常理想的替代选择，特别适用于工业控制、信号发生器、数据采集等领域。
