acs712的参数

　　ACS712是一款高灵敏度的霍尔效应电流传感器芯片，具有较高的测量精度和稳定性。该芯片的主要技术参数包括电源电压、测量范围、灵敏度、输出特性、响应时间、精度、隔离耐压及工作温度等多个方面。

　　在电气特性方面，ACS712的工作电源电压为5V±0.5V，典型工作电流约为10mA，功耗低，适合嵌入式系统应用。其输出信号为模拟电压，空载时的输出电压约为Vcc的一半（即2.5V），当电流为正向时，输出电压上升；当电流为反向时，输出电压下降，从而实现双向电流检测。芯片内部带有高精度的霍尔元件和信号调理电路，保证了输出电压与被测电流之间呈线性关系。

　　ACS712根据不同量程分为多个型号：ACS712ELCTR-05B可测量±5A电流，灵敏度为185mV/A；ACS712ELCTR-20A对应±20A电流，灵敏度为100mV/A；ACS712ELCTR-30A适用于±30A电流测量，灵敏度为66mV/A。这种分级设计便于用户根据具体应用场景选择合适的检测范围，以获得更高的测量精度。

　　在响应特性方面，ACS712的响应时间通常为5μs，带宽可达80kHz，能够快速捕捉电流变化，非常适合动态系统或电机驱动场景。隔离耐压方面，该芯片的输入与输出之间隔离电压高达2.1kV RMS，可有效保护低压控制系统免受高压冲击。其工作温度范围为−40℃至+85℃，保证了在工业环境下的稳定性。

　　ACS712以高线性度、低漂移、良好抗干扰性和高安全隔离特性而著称，是一种性价比高、可靠性强的电流检测解决方案。

　　acs712的工作原理

　　ACS712的工作原理基于霍尔效应原理，通过检测磁场变化来间接测量电流。其核心是一个集成在芯片内部的霍尔元件，该元件能够感知由电流产生的磁场，并将磁信号转换为电压信号输出，从而实现电流检测。整个过程具有非接触性、线性度高、响应快等优点。

　　当电流通过ACS712内部的铜导体时，根据安培定律，导体周围会产生磁场。该磁场的方向与电流方向有关，磁场强度与通过的电流大小成正比。霍尔元件被放置在导体附近，用于感应这种磁场。当磁场作用在霍尔元件上时，霍尔元件中的载流子在磁场力的作用下发生偏移，从而在垂直于电流和磁场方向的两侧产生霍尔电压。这个霍尔电压的大小与通过的电流成线性关系。

　　ACS712内部的信号调理电路会对霍尔电压进行放大和滤波处理，以获得稳定的模拟电压输出。该输出信号以2.5V为中心电压点（当电流为0时输出约为2.5V），当电流为正方向时输出电压升高，当电流为负方向时输出电压降低。因此，单片机或ADC模块只需读取输出电压的变化，即可计算出实际流过的电流值。

　　ACS712还通过专用的隔离结构将测量电流路径与信号输出部分电气隔离，从而实现高达2.1kV的隔离电压保护。这种设计不仅提高了系统的安全性，还减少了高压对低压控制电路的干扰。由于其输出与输入完全隔离，ACS712能够在高压或复杂电路环境下可靠运行，广泛应用于电机控制、电源管理、逆变器、电流监测和过流保护等场合。

　　acs712的作用

　　ACS712的主要作用是实现对直流（DC）和交流（AC）电流的精准检测与测量，并将电流信号转换为与之成比例的模拟电压信号输出。它在电子电路、电源系统及工业自动化设备中起到电流监控、保护和反馈控制的重要作用，是实现电流感应与隔离测量的关键器件。

　　在电源管理系统中，ACS712可以实时监测负载电流大小，用于判断电源工作状态和负载是否异常。例如，在开关电源或DC-DC转换器中，通过ACS712输出的电压信号，控制系统能够检测是否出现过流或短路，从而及时关闭电路保护元件，防止器件损坏。在电池管理系统中，它可用于监控充放电电流，计算能量消耗，提高系统安全性与效率。

　　在电机控制领域，ACS712用于测量电机的驱动电流，帮助控制器实现转速调节、转矩控制和过流保护。由于该芯片支持双向电流检测，因此适合正反转控制电机的应用场景，如机器人、无人机、电动车等系统。

　　ACS712还广泛应用于家电、逆变器、UPS电源、太阳能发电系统等场合，用于监测电流变化、识别负载状态或实现能耗统计。其输出信号可直接与单片机的ADC接口连接，方便系统进行数据采集与分析，简化电路设计。

　　ACS712的作用不仅仅是电流检测，更在于实现电路的安全防护、能耗监控和系统优化控制。凭借其高灵敏度、良好的线性度和电气隔离性能，ACS712成为多种电子系统中实现高精度电流测量的重要器件。

　　acs712的特点

　　ACS712是一款基于霍尔效应的电流传感器芯片，具有多种显著特点，使其在电流检测和保护系统中得到广泛应用。首先，其测量方式采用非接触式霍尔效应原理，即通过感应电流导体周围产生的磁场来检测电流，无需直接串联在电路中。这种设计不仅降低了功耗和线路阻抗，还实现了对高电流的安全隔离，保护控制电路免受高压冲击。

　　ACS712具有较高的测量精度和良好的线性度。芯片内部集成了高精度霍尔元件和信号调理电路，使输出电压与流过电流之间呈线性关系，便于微控制器或ADC模块直接读取数据进行处理。根据不同量程的型号（±5A、±20A、±30A），芯片提供不同的灵敏度，如±5A型号灵敏度为185mV/A，±20A为100mV/A，±30A为66mV/A，满足不同应用对测量精度和范围的需求。

　　ACS712响应速度快，典型响应时间为5μs，带宽可达80kHz，可快速跟踪电流的动态变化，适用于电机驱动、电源管理等需要实时监控的系统。芯片输出为模拟电压信号，中心电压约为2.5V，可通过偏移量检测正负方向电流，实现双向电流测量。

　　ACS712还具有良好的温度稳定性和宽工作温度范围（−40℃至+85℃），保证在各种工业和家用环境下稳定工作。其电气隔离性能突出，输入与输出之间耐压可达2.1kV RMS，为高压应用提供安全保障。

　　ACS712封装小巧、使用方便，易于与微控制器、单片机或数据采集系统接口，广泛应用于电流监测、过流保护、能耗统计、电机控制、逆变器及智能家居等领域。其高精度、快速响应、安全隔离和可靠性，使其成为电流检测和控制系统中的理想选择。

　　acs712的应用

　　ACS712作为高精度电流传感器，广泛应用于各类电子设备、电源系统和工业自动化场景中，主要用于电流监测、过流保护、能耗统计和系统控制。其非接触式测量和高电气隔离特性，使其在多种应用中都能保证安全可靠。

　　在电源管理系统中，ACS712常用于实时监测负载电流，判断电源工作状态和负载是否异常。例如，在开关电源、DC-DC转换器及UPS系统中，它能够检测过流或短路事件，并将信号反馈给控制器实现自动保护，防止设备损坏，提高系统稳定性和可靠性。在电池管理系统（BMS）中，ACS712用于监控充放电电流，计算电池能量消耗，实现安全管理和寿命优化。

　　在电机控制领域，ACS712应用广泛。通过检测电机的驱动电流，控制器可以实现精确的转速调节、转矩控制及正反转监测。例如，在机器人、无人机、电动车及工业自动化设备中，它能够提供实时电流数据，辅助实现高精度的闭环控制和过流保护功能。

　　ACS712在逆变器、太阳能发电系统和智能家居设备中也有广泛应用。在逆变器和太阳能系统中，它用于监测输出电流和负载情况，实现系统优化和能量统计。在智能家居中，如智能插座、智能电表和电机控制器中，ACS712能够实现家庭电器用电监控、异常电流报警及节能管理。

　　由于ACS712输出为模拟电压信号，可直接连接单片机或ADC模块，使数据采集与处理简单高效。因此，它也常用于科研实验、嵌入式开发及各类电流测量项目中。总之，凭借高灵敏度、快速响应、双向测量及安全隔离等优势，ACS712成为电子、电力及自动化系统中电流检测和保护的重要器件。

　　acs712能替代哪些型号

　　ACS712是一款广泛使用的霍尔效应电流传感器，其兼容性和功能特点使其能够在一定范围内替代多种类似功能的电流检测芯片或模块。常见可替代的型号主要包括以下几类：

　　Allegro其他系列型号

　　ACS713：与ACS712类似，但在灵敏度和量程上有所调整，可用于±5A、±20A或±30A电流检测。

　　ACS714：提供更高精度的电流测量，输出方式和工作原理与ACS712兼容，可直接替换用于电流采样和过流保护。

　　ACS715 / ACS716 / ACS718：这些型号具备更高电流量程和更宽带宽，可在电机控制、工业逆变器或电源监测中替代ACS712。

　　其他厂商兼容型号

　　INA193 / INA219（Texas Instruments）：这类电流检测芯片主要用于低电流检测，虽然接口和灵敏度略有不同，但在小电流测量和数字电路应用中可替代ACS712。

　　ACS723 / ACS724（Allegro）：新一代霍尔效应电流传感器，兼容ACS712的信号输出特性，且提供更高精度或更高带宽选项。

　　LEM系列（LEM LV / LA系列）：LEM生产的霍尔效应电流传感器可在工业和电机控制场景中替代ACS712，尤其是对更高电流量程需求时。

　　模块化替代方案

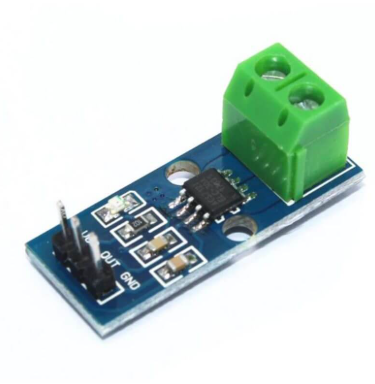

　　电流检测模块如“5A / 20A / 30A ACS712模块”：这些模块通常封装了ACS712芯片，但提供标准接口和板载滤波电路，可以直接替换原有ACS712模块。

　　Arduino / STM32开发板兼容模块：在嵌入式开发中，基于ACS712的开源模块可以互换使用，满足电流采集和过流保护功能。

　　ACS712可替代的型号包括ACS713、ACS714、ACS715、ACS716、ACS718、ACS723、ACS724，以及部分TI INA系列芯片和LEM系列霍尔电流传感器。选择替代型号时需注意电流量程、灵敏度、带宽和接口方式，以保证系统功能和测量精度不受影响。
