BMxCPS3500的参数

　　BMxCPS3500是一款集高效电源转换、多通道稳压和智能电源控制于一体的电源管理芯片，其参数设计充分考虑了低功耗、高转换效率和系统安全性等需求，适用于智能设备、工业控制系统及通信设备等应用领域。

　　在输入特性方面，BMxCPS3500支持宽输入电压范围，通常为3.3V至18V，能够兼容多种电源输入形式，包括电池、电源适配器或系统母线电源。其最大输入电流可达2A以上，能够为多个外设模块提供稳定能量供应。芯片内部集成了高效的同步降压型DC-DC转换器，输出电压范围通常可在0.8V至5.5V之间可调，支持多路输出配置，以满足不同系统模块的电压需求。

　　在稳压性能方面，BMxCPS3500具有优异的负载调整率和线性调整率。输出电压误差通常小于±1%，纹波电压低于20mV（在额定负载下），确保主控芯片、传感器或通信模块在复杂电磁环境中仍能获得稳定电源。同时，DC-DC转换效率高达95%，有效降低系统能耗与发热量，提升整机可靠性。

　　BMxCPS3500还集成了多通道LDO（低压差稳压器），适用于低噪声负载供电场景，例如射频模块、音频电路及精密传感器。每路LDO输出电流可达300mA，并具备快速瞬态响应能力，可保证系统在电流突变时的稳压稳定性。

　　在保护特性方面，BMxCPS3500配备了过压保护（OVP）、过流保护（OCP）、欠压锁定（UVLO）及过温保护（OTP）等多重安全机制，能够在异常工作条件下自动进入保护模式，防止芯片及系统损坏。其过温保护阈值一般为150℃左右，恢复温度约为130℃。

　　BMxCPS3500支持I²C数字通信接口，允许主控制器实时监控电压、电流和温度状态，并可通过软件进行输出通道的启停控制和电压参数配置，方便系统电源动态管理。芯片封装通常采用QFN或LGA小型封装，尺寸约为4mm×4mm，支持-40℃至+85℃的工作温度范围。

　　BMxCPS3500的核心参数包括：输入电压范围3.3V~18V、输出电压范围0.8V~5.5V、DC-DC效率高达95%、输出电流最高2A、多通道LDO输出300mA、I²C接口支持、具备多重保护功能及宽温工作特性。这些参数使其成为高效能、可靠性强的电源管理解决方案，适用于各种高性能电子系统。

　　BMxCPS3500的工作原理

　　BMxCPS3500是一款高集成度的电源管理芯片（PMIC），其工作原理基于同步降压型DC-DC变换技术与低压差线性稳压（LDO）调节技术相结合，实现高效能量转换与多路稳压输出。芯片内部集成了电源控制逻辑、电压基准源、PWM调制器、功率MOSFET、误差放大器以及多重保护电路，从而实现对输入电能的高效管理与稳定输出。

　　当BMxCPS3500接收到输入电压（通常为3.3V~18V）后，首先通过内部稳压与欠压检测模块进行输入监控，确保输入电压处于安全工作范围。随后，内部DC-DC转换单元根据预设的输出电压值工作。该转换单元采用同步降压拓扑结构，由高侧与低侧MOSFET交替导通实现开关调制。高侧MOSFET导通时，电流通过电感储能；当MOSFET关断时，电感释放能量，保持输出电压稳定。通过PWM（脉宽调制）控制方式，BMxCPS3500实时调节MOSFET导通时间，以维持恒定的输出电压。

　　芯片内置的反馈控制环路是其稳压的核心。输出端电压通过分压电阻反馈至误差放大器，与内部基准电压进行比较。当输出电压出现偏差时，误差放大器会调整PWM占空比，从而修正输出，实现动态稳压。此闭环控制机制使BMxCPS3500在负载变化和输入波动情况下仍能保持高精度输出。

　　除了DC-DC转换单元外，BMxCPS3500还集成了多路LDO稳压器，用于为低噪声或精密模拟电路供电。LDO通过线性调节方式，将上一级稳压输出进一步滤波，以获得低纹波、低噪声的稳定电压，特别适合音频模块、传感器或射频前端电路使用。

　　在安全与保护方面，BMxCPS3500内置了过压保护（OVP）、过流保护（OCP）、欠压锁定（UVLO）和过温保护（OTP）等功能。当检测到输出异常或芯片温度过高时，系统会自动关闭相应输出通道，防止损坏。此外，芯片支持I²C数字通信接口，主控制器可通过总线读取电源状态、监测温度及控制输出通道的启停，实现智能电源管理。

　　BMxCPS3500的工作原理是通过高效同步降压DC-DC与精密LDO稳压技术，将输入电源转化为多路稳定输出电压，同时结合闭环反馈与保护机制，实现高转换效率、低噪声、可靠稳定的电源管理，为各种智能电子系统提供核心供电支持。

　　BMxCPS3500的作用

　　BMxCPS3500的主要作用是为电子系统提供多通道、高效率、稳定可靠的电源管理与分配，它在现代电子设备中承担着核心电源供应与调节的任务。该芯片集成了多路DC-DC降压转换器与LDO稳压器，可根据不同负载需求输出多组电压，满足主控处理器、存储器、通信模块、传感器等器件的电源要求，从而构建出高效且安全的电源架构。

　　在系统电源设计中，BMxCPS3500的首要作用是实现输入电能的高效转换与稳压输出。通过内部的同步降压DC-DC转换单元，芯片能够将外部较高的输入电压（如12V或5V）转换为系统所需的低压输出（如3.3V、1.8V或1.2V），同时保持高达95%的转换效率，大幅降低能量损耗与发热量。这使得它在电池供电设备和低功耗系统中表现尤为出色。

　　BMxCPS3500还起到电源稳定与干扰抑制的作用。其内部的LDO稳压模块能够为对电源噪声敏感的电路（如射频模块、音频处理单元、传感器）提供低纹波、低噪声的稳定电压，确保信号处理的准确性与系统性能的可靠性。同时，芯片具备完善的电源监控与保护功能，包括过压保护（OVP）、过流保护（OCP）、欠压锁定（UVLO）和过温保护（OTP），可以有效防止异常电流或过热导致的系统损坏，提升整体安全性。

　　BMxCPS3500通过集成I²C数字通信接口，可以与主控MCU或SoC进行实时通信，实现智能化电源管理。主控系统可根据运行状态动态调节输出通道、设置电压等级、监测温度和电流，从而达到节能与优化系统功耗的目的。这种数字化管理方式非常适合智能终端、物联网设备及工业自动化系统等对功耗和能效要求较高的应用。

　　BMxCPS3500的作用不仅仅是提供多路稳压输出，更在于实现能量的高效转换、稳定供电、系统保护与智能控制。凭借高集成度、低功耗和灵活控制特性，它成为嵌入式设备、通信系统、消费电子、工业控制与智能硬件等领域理想的电源管理解决方案。

　　BMxCPS3500的特点

　　BMxCPS3500是一款高性能、多功能的电源管理芯片，其设计充分考虑了现代电子系统对高效率、低功耗、稳定性和灵活控制的需求，具备高集成度、智能控制、强保护能力和广泛应用兼容性等多方面特点。

　　高集成度与多通道输出是BMxCPS3500的一大亮点。芯片内部集成了多路同步降压型DC-DC转换器和多路低压差线性稳压器（LDO），能够同时输出多个不同电压等级，为处理器、存储器、通信模块及外围传感器提供独立供电。这种一体化设计显著减少了系统外围元件数量，优化了电路布局，降低了PCB面积和整体成本。

　　BMxCPS3500具有高效率与低功耗的特性。其DC-DC转换单元采用先进的同步整流技术，使转换效率高达95%以上，有效降低系统能耗与热损失。芯片支持多种工作模式，包括自动省电模式（Auto PFM/PWM）与休眠模式，能根据负载变化动态调节工作状态，从而延长电池续航时间，非常适合物联网、便携设备和低功耗控制系统。

　　BMxCPS3500在稳压性能与抗干扰能力方面表现突出。它内置高精度电压基准源和快速响应反馈环路，能够实现±1%以内的输出电压误差，并保持极低的输出纹波电压（通常低于20mV）。同时，LDO输出路径具备优异的电源噪声抑制（PSRR）特性，可为射频电路、音频模块和高精度传感器提供稳定低噪声的电源。

　　该芯片具备完善的安全保护机制。内置过压保护（OVP）、过流保护（OCP）、短路保护（SCP）、欠压锁定（UVLO）及过温保护（OTP）功能，可在异常状态下自动关闭输出或进入保护模式，防止器件及系统损坏，提高设备的长期可靠性。

　　BMxCPS3500还支持I²C数字通信接口，允许主控系统实时监控电源状态、调整输出参数，实现智能化电源管理。其封装紧凑（一般为QFN或LGA封装，尺寸约4×4mm），并支持宽温度范围（-40℃至+85℃），适用于多种工业与消费类应用环境。

　　BMxCPS3500的主要特点包括：高集成度、多通道输出、高转换效率、低功耗设计、精确稳压、强抗干扰能力、完善的保护机制以及智能化控制接口。这些优势使其成为嵌入式系统、物联网设备、工业控制终端、通信设备和智能硬件等领域中理想的电源管理解决方案。

　　bmxcps3500的应用

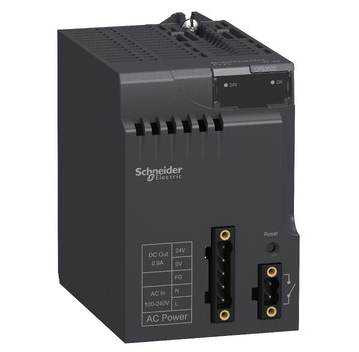

　　施耐德电气（Schneider Electric）的BMXCPS3500是一款高性能的电源模块，广泛应用于工业自动化控制系统中，为各种控制器、输入输出模块及通信设备提供稳定、可靠的直流电源供应。在Modicon M340可编程逻辑控制器（PLC）系统中，BMXCPS3500作为核心电源单元，能够将外部交流输入电压转换为稳定的直流24V输出电压，用于整个自动化系统的供电，确保设备在恶劣工业环境中长期运行的可靠性和稳定性。

　　该模块被广泛应用于工厂自动化生产线、能源管理系统、输配电控制、楼宇自动化、污水处理控制系统、交通信号控制系统、石油化工自动化控制、风电与光伏逆变系统等场景。BMXCPS3500不仅能为PLC主机及扩展模块提供稳定电源，还可同时为HMI人机界面、通信模块、继电器及传感器供电。其高转换效率与抗干扰性能，使其特别适合用于对电源波动敏感的控制设备中。

　　BMXCPS3500还具有过压、过流、短路及过温保护功能，在系统出现异常时能迅速切断输出，防止设备损坏。在多机并联供电系统中，它还能与冗余电源模块配合使用，实现双电源热备份，进一步提升系统可靠性。因此，BMXCPS3500不仅是一款电源设备，更是整个工业控制系统稳定运行的关键保障，在智能制造与工业物联网时代中扮演着不可或缺的角色。

　　bmxcps3500能替代哪些型号

　　BMXCPS3500 是 Schneider Electric 的一款电源模块，属于 “Modicon X80” 平台，输入为 100–240 V AC，输出约 24 V DC／3.3 V DC（多个输出通道）等。

　　它明确标注“不兼容”某些背板模块（如 BMEXBP..02）等。

　　替代建议

　　在寻找可替代型号时，建议满足以下几个关键条件：输入／输出规格、电流能力、物理尺寸／安装方式、平台兼容性（背板、插槽、模块平台）等。基于这些，可以考虑以下“可能替代”或“同平台可比”型号（但需现场验证兼容性）：

　　BMXCPS2000：这是 X80 平台中较低功率的电源模块，在某些应用场景下若负载要求较低，可考虑由 3500 降级为 2000。但相反若负载大，2000 无法满足，就不能替代。

　　BMXCPS3020：在某渠道提到作为“high power isolated 24-48 V DC”电源模块，与 3500 相比可能在输出规格或隔离特性上不同，但可作为同系列参考。

　　其他品牌或系列电源模块：如果平台允许，可考虑第三方兼容电源模块，但必须确认安装尺寸、接线方式、输出能力、安全认证、背板接口完全吻合。

　　注意事项

　　即便“型号相近”，也 不保证 完全兼容。模块的背板匹配、尺寸、冷却、安装卡槽、输出接线、监控/报警接口都可能不同。

　　替换前应查看数据表确定同样的输出功率、输出电压、工作温度、负载能力、认证标准等。

　　替换模块在工业控制系统中（如 PLC 系统）尤其需要保证可靠性、安全性、防护等级（如 IP20）以及电源稳定性。BMXCPS3500 的数据表有明确规格：例如输出功率上限约 36 W、安装为 IP20 等。

　　“替代”并非总是“相等”——有可能是“同功能，但在不同功率等级”或“同平台但输出略有差别”。要根据系统负载、备用容量、未来扩展做判断。
