74ls151的参数

　　74LS151是一款8选1数据选择器，其内部采用低功耗肖特基TTL工艺制造，具有高速、低功耗和良好的逻辑兼容性等优点。该芯片的主要技术参数如下：工作电源电压范围为4.75V至5.25V，典型值为5V；逻辑“1”输入电压最低为2.0V，逻辑“0”输入电压最高为0.8V；输出高电平电压最小为2.7V，输出低电平电压最大为0.5V，能够满足标准TTL逻辑电平要求。输入电流在高电平时通常为20μA，在低电平时约为-0.4mA，输出电流能力为高电平-0.4mA、低电平8mA，可驱动多个TTL负载。

　　在时序性能方面，74LS151具有典型的传播延迟时间为约15ns（从数据输入到输出），使其能够在中高速数字电路中正常工作。功耗方面，静态功耗较低，典型功率消耗为约35mW。芯片的工作温度范围为0℃至70℃，适合一般工业及教育实验环境使用。逻辑输入端包括三个选择输入端A、B、C，一个使能端G，以及八个数据输入端D0~D7。输出端有两个：一个为真值输出Y，另一个为反相输出W，用于提供信号的逻辑反向功能，方便电路设计的灵活使用。

　　74LS151具有高抗噪性能和可靠的逻辑转换特性，支持多路信号在单条数据线上复用，有助于节省电路布线空间。其封装形式常见为16引脚DIP、SOIC或TSSOP封装，便于在面包板或印刷电路板上使用。总体而言，74LS151的优良电气参数和高速稳定性能，使其成为数据选择与信号控制领域中广泛应用的基础芯片之一。

　　74ls151的工作原理

　　74LS151的工作原理基于多路数据选择（Multiplexing）的逻辑控制机制，它通过三个选择输入端A、B、C决定八个数据输入端D0～D7中的哪一路信号被传输到输出端。芯片内部实际上包含一个8选1的多路选择电路和一个反相输出模块。选择端A、B、C可以组成一个三位二进制数，从000到111分别对应输入端D0到D7。例如，当A、B、C输入为010时，对应选择输入D2的信号传输至输出端。

　　74LS151还设有一个使能输入端G（也称为选通信号端或禁止端）。当G为低电平（逻辑0）时，芯片处于工作状态，数据选择功能正常执行；当G为高电平（逻辑1）时，输出端被强制保持为固定状态，不受输入信号影响，起到禁止输出的作用。该设计使74LS151在系统控制中能够实现灵活的信号切换与同步控制。

　　输出部分包括两个端口：Y为真输出端，W为反相输出端。当被选中的输入信号为高电平时，Y输出高电平，而W输出低电平；反之亦然。这种双输出结构方便电路设计者直接获得所需的正逻辑或负逻辑信号。

　　在内部逻辑结构上，74LS151通过一组与门（AND）、或门（OR）及反相器（NOT）实现信号选择功能。每一路输入信号先通过与选择端状态对应的控制逻辑进行判定，符合当前选择条件的那一路数据通过或门传输到输出端，其余输入被屏蔽。该逻辑设计使74LS151能够在极短时间内完成信号切换，确保高速可靠的数据传输与控制。

　　74LS151的工作原理可概括为：当使能端有效时，芯片根据选择输入A、B、C的组合，从八路数据中选出一路信号输出，同时提供其反相输出，实现灵活的数据复用与逻辑控制。

　　74ls151的作用

　　74LS151的主要作用是实现多路信号的选择与复用（Multiplexing），即通过控制选择端的输入状态，将多个数据源中的一个传输到单一路径输出。它在数字电路系统中充当“信号汇聚器”或“信号开关”的功能，是构建复杂逻辑系统、数据总线管理、微处理器接口以及信号控制系统中不可或缺的核心元件之一。

　　在数字系统中，常常需要从多路数据中选取一组信号参与运算或传输，例如在微控制器或CPU中读取不同传感器的数据、选择不同的通信通道或切换逻辑输入。74LS151通过三个选择输入端（A、B、C）可实现对八路输入信号（D0～D7）的精确控制，使设计者能够以最少的控制线完成高效信号管理，极大地简化了电路设计结构。

　　该芯片的使能端（G）为系统提供了更高的灵活性。当使能端为高电平时，输出被禁止，有助于在多个74LS151芯片并联时实现信号共享与分时控制，从而扩展输入通道数量。其双输出端Y（真输出）与W（反相输出）提供了不同逻辑极性的信号，方便直接连接到不同类型的逻辑电路中，无需额外的反相器。

　　在应用层面，74LS151广泛用于数字数据通道选择、逻辑信号分析、程序化测试系统、地址译码电路、音视频信号切换、工业自动化控制以及嵌入式系统中数据通路控制等场合。例如，在数据采集系统中，多个传感器的信号可通过74LS151依次选择传输至ADC（模数转换器），从而减少通道数量并提升系统集成度。

　　74LS151的作用不仅是实现信号选择，更重要的是提高系统的灵活性与资源利用率，使复杂逻辑控制能够以更少的硬件实现，成为数字电路设计中极具实用价值的多路选择器芯片。

　　74ls151的特点

　　74LS151作为一款经典的8选1多路数据选择器芯片，具有多项优良的性能特点，使其在数字电路设计与信号控制领域中广泛应用。首先，它采用低功耗肖特基TTL工艺（Low Power Schottky Technology），具备高速、低功耗的特性。在典型5V供电条件下，其信号传播延迟时间约为15纳秒，能够满足中高速逻辑电路的应用需求，同时功耗仅为约35mW，兼顾了性能与能效。

　　74LS151具有较强的逻辑兼容性和良好的抗干扰能力。它完全兼容TTL电平标准，能够直接与74系列其他逻辑器件（如74LS00、74LS138、74LS245等）互联使用。其输入端具有一定的噪声容限，使其在复杂的工业或通信环境中仍能保持信号的稳定与准确，不易受到外部电磁干扰的影响。

　　74LS151提供了灵活的控制与输出结构。芯片配备三个选择端（A、B、C），可对八路输入信号进行二进制编码选择，同时带有一个使能端（G）用于控制输出启停，支持多芯片并联扩展。输出端设计包括一个真输出（Y）与一个反相输出（W），便于设计者在电路中获得所需的逻辑极性信号，无需额外反相器即可直接使用。

　　74LS151还具有较宽的工作温度范围（0℃～70℃）和多种封装形式，如DIP、SOIC、TSSOP等，方便在不同场景下的电路集成与维护。其引脚布局合理，逻辑结构清晰，适合教学实验、电路原型设计及工业控制系统开发。

　　74LS151的主要特点包括：高速响应、低功耗运行、逻辑兼容性强、抗干扰性能优异、输出结构灵活以及扩展能力强。这些特性使其成为多路信号选择、电路控制及数据复用领域中极具代表性的TTL逻辑器件，广泛应用于微处理器系统、数据采集设备和自动化控制电路中。

　　74ls151的应用

　　74LS151在数字电路系统中具有广泛的应用价值，主要用于多路信号的选择、数据复用、逻辑控制及信号通道管理。作为一款8选1多路数据选择器，它能够根据控制信号从八路输入中选择一路输出，从而在各种需要信号切换和通道控制的场景中发挥重要作用。

　　在数据采集系统中，74LS151常用于多路传感器信号的选择。多个模拟或数字传感器的输出可连接至D0～D7输入端，通过选择端A、B、C的控制，依次将各路信号送入模数转换器（ADC）或微处理器接口，实现多信号的分时采集。这种方式能显著减少硬件资源占用，提高系统集成度与可扩展性。

　　在微处理器与外设接口设计中，74LS151可用作输入端口选择器或控制信号选择器。例如，在嵌入式系统中，当单片机需要从多个数据源（如EEPROM、传感器、I/O扩展模块）中读取信息时，利用74LS151可轻松实现通道切换与信号集中处理，简化总线控制结构。

　　在逻辑电路实验与教学中，该芯片常被用于演示数据选择与复用的基本概念。由于其逻辑结构清晰、功能直观，学生可以通过改变选择输入端电平，观察输出变化，从而加深对多路选择器工作原理的理解。

　　在通信系统、音视频信号切换、测试仪器等场合中，74LS151可用于信号路径控制和通道选择。例如在自动化测试设备中，可利用该芯片快速切换不同测试点信号，提高测试效率与系统自动化水平。

　　74LS151凭借其高速度、低功耗、逻辑兼容性强、控制灵活等优点，被广泛应用于数据采集、信号切换、逻辑控制、电路测试及教学研究等多个领域，是构建复杂数字系统中不可或缺的重要逻辑器件。

　　74ls151能替代哪些型号

　　74LS151作为一款8选1多路数据选择器，在逻辑功能上与多种不同系列的芯片兼容，因此在需要替换或功能等效应用时，可以选择一些具有相同逻辑结构、引脚功能及电气特性的型号来替代。根据制造工艺、速度等级及电源特性不同，可分为TTL系列、CMOS系列及高速逻辑系列替代型号。以下为几种常见的可替代型号：

　　74HC151：这是与74LS151逻辑功能完全相同的CMOS版本。它具有更宽的电源电压范围（2V～6V），功耗更低，输入阻抗更高，适合低功耗及电池供电系统使用。但其驱动能力稍弱，在TTL系统中需要注意逻辑电平兼容性。

　　74HCT151：与74HC151类似，但采用了与TTL电平兼容的输入门限，能够直接替换74LS151而无需修改外围电路，非常适合在混合TTL/CMOS系统中使用。

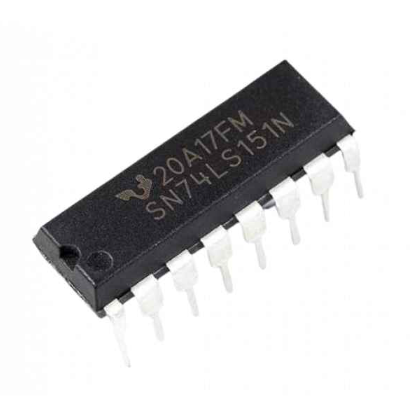

　　SN74LS151N（德州仪器TI型号）：这是74LS151的标准版本，N表示DIP封装。该型号由TI生产，与原型号完全兼容，可直接替换使用。

　　SN74ALS151：该型号属于ALS（Advanced Low Power Schottky）系列，与LS系列相比具有更快的速度和更低的功耗，逻辑功能与引脚排列一致，可作为高性能替代版本。

　　SN74F151：属于F系列（Fast TTL），其工作速度更快，典型传播延迟仅为几纳秒，适用于高速逻辑控制和数据通道切换场合，功能和引脚布局与74LS151相同。

　　MC74LS151N（由ON Semiconductor或Motorola生产）：与74LS151完全兼容，属于相同的LS TTL系列，可作为直接替代型号。

　　DM74LS151N（由National Semiconductor生产）：与原型号在逻辑功能、引脚定义及电气性能上完全一致，可无缝替换。

　　CD74HC151E（由德州仪器或华邦生产）：为CMOS系列的高性能替代型号，适用于低功耗数字系统，但在电源电压及输入逻辑兼容性方面需与系统匹配。

　　如果系统为TTL逻辑电平，可直接选择 SN74ALS151、SN74F151、DM74LS151N、MC74LS151N 等型号替换；若系统为CMOS逻辑电平，可使用 74HC151 或 CD74HC151E；若需要兼容TTL输入与CMOS电平输出，则推荐使用 74HCT151。这些型号均能在功能、电气特性及引脚定义上与74LS151保持一致，可安全互换使用。
