SP3232EEN的参数

　　SP3232EEN是一款常用的双通道RS-232收发器芯片，其主要参数和性能指标如下：

　　电源电压

　　SP3232EEN支持单电源工作，典型电压为**+3.3V至+5.5V**，可以兼容3.3V和5V系统电平，适合多种微控制器或嵌入式系统使用。这种宽电压设计增强了芯片的适应性，降低了电源设计的复杂度。

　　工作电流

　　芯片在空闲状态下的工作电流非常低，一般在1.5 mA左右，高效率且低功耗，适合电池供电的便携设备和长时间运行的系统。

　　接口通道

　　SP3232EEN提供双发送（T1OUT、T2OUT）和双接收（R1IN、R2IN）通道，可同时处理两路数据的收发，支持全双工通信。

　　信号电平

　　其TTL/CMOS接口逻辑电平为0V到VCC，RS-232接口电平可达**±5V至±10V**（典型值为±5V），满足标准RS-232通信要求。

　　数据传输速率

　　SP3232EEN最高支持250 kbps的数据传输速率，足以满足大多数串口通信应用需求。

　　温度范围

　　芯片的工作温度范围为**-40°C至+85°C**，可适应工业环境及较恶劣工作条件。

　　ESD和保护特性

　　SP3232EEN具备**±15kV人体模型静电防护能力**，同时内置短路保护，能够提高系统的可靠性，避免意外损坏。

　　封装形式

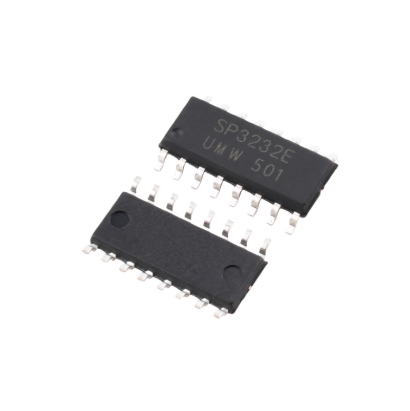

　　该芯片通常采用SOIC-16封装，尺寸小巧，便于PCB布线和紧凑型设计。

　　电荷泵电容

　　SP3232EEN内部集成电荷泵电路，外接四个电容即可产生RS-232所需的正负电压，无需额外高压电源，使电路设计简单、成本低。

　　SP3232EEN以其低功耗、高可靠性、宽电压适应性、双通道设计和工业级温度范围，成为工业控制、仪器仪表、嵌入式系统及各类串口通信应用中非常理想的RS-232收发器芯片。

　　SP3232EEN的工作原理

　　SP3232EEN是一款双通道RS-232收发器，其核心功能是实现TTL/CMOS逻辑电平与RS-232信号电平之间的双向转换。它通过内部电荷泵电路、驱动器和接收器电路协同工作，完成数据传输。其工作原理主要可分为以下几个方面：

　　TTL/CMOS到RS-232电平转换

　　当微控制器或其他数字电路输出TTL/CMOS逻辑信号（高电平为VCC，低电平为0V）时，SP3232EEN的驱动器电路会将这些信号转换为RS-232标准电平。RS-232要求高电平为负电压（通常-5V左右），低电平为正电压（+5V左右）。芯片内置电荷泵通过外接电容，将单电源（3.3V或5V）升压和反相，生成所需的正负电压，从而实现TTL/CMOS信号到RS-232信号的电平转换。

　　RS-232到TTL/CMOS电平转换

　　在接收端，当RS-232信号输入芯片时，接收器电路会检测输入的高低电平，并将其转换为TTL/CMOS电平（高电平接近VCC，低电平接近0V）。接收器具备宽阈值电压范围，可容忍RS-232信号的波动，提高了抗干扰能力和通信可靠性。

　　双通道数据收发

　　SP3232EEN内置两路驱动器和两路接收器，实现双通道同时收发数据。这种全双工结构使得芯片能够在同一时间内处理两路独立的数据流，满足工业控制和嵌入式系统的通信需求。

　　电荷泵和电容作用

　　芯片的电荷泵电路通过外接四个电容，产生所需的正负电压，为RS-232信号提供驱动能力。电荷泵利用电容充放电的原理，将单电源电压转换为±电压，实现信号转换而无需额外高压电源。

　　保护机制

　　SP3232EEN内置短路保护和过温保护功能。当输出端意外短路或芯片温度过高时，保护电路会自动限制电流或停止驱动，确保芯片和系统的安全。

　　SP3232EEN通过内部电荷泵生成RS-232电压，并利用驱动器和接收器电路完成TTL/CMOS与RS-232的双向转换，同时提供双通道全双工通信和多种保护功能，使其在嵌入式系统和工业通信中成为可靠的串口接口解决方案。

　　SP3232EEN的作用

　　SP3232EEN是一款双通道RS-232收发器，其主要作用是实现TTL/CMOS逻辑电平与RS-232标准电平之间的双向转换，从而在现代电子设备和工业系统中提供稳定、可靠的串行通信接口。其核心作用体现在以下几个方面：

　　电平转换功能

　　微控制器、单片机或数字逻辑电路通常使用TTL或CMOS电平（0V至VCC）进行信号处理，而传统的RS-232接口使用±5V甚至更高的电压作为信号电平。SP3232EEN通过内部电荷泵和驱动器，将TTL/CMOS电平转换为RS-232电平，同时将RS-232信号转换回TTL/CMOS电平，实现不同电平系统之间的数据兼容。

　　双通道全双工通信

　　SP3232EEN内置两路发送驱动器和两路接收器，支持双通道全双工通信。这意味着设备可以同时发送和接收两路数据，提高了通信效率，适用于工业控制、嵌入式系统和仪器仪表等对实时性要求较高的应用场景。

　　简化电路设计

　　芯片内置电荷泵电路，外接四个电容即可生成RS-232所需的正负电压，无需外部高压电源。这种设计大大简化了电路结构，降低了系统成本，同时缩小了PCB布局空间，使其在小型化设备中具有优势。

　　提高系统可靠性

　　SP3232EEN具备短路保护、过温保护以及宽输入电压容忍度等特性。这些功能可以防止芯片因意外短路、温度过高或电压波动而损坏，从而保证整个通信系统的稳定性和可靠性。

　　适用范围广泛

　　由于其低功耗、宽电源电压范围（3.3V至5.5V）和工业级工作温度（-40°C至+85°C），SP3232EEN可以应用于工业控制设备、医疗仪器、POS终端、嵌入式系统以及各种需要RS-232接口的设备中，实现数据传输和远程通信功能。

　　SP3232EEN的主要作用是实现电平转换、提供可靠的双向通信接口、简化电路设计，并增强系统的稳定性和抗干扰能力。它在现代电子设备中扮演着关键的串口通信桥梁角色，是嵌入式系统和工业通信中不可或缺的重要芯片。

　　SP3232EEN的特点

　　SP3232EEN是一款广泛应用的双通道RS-232收发器芯片，其设计兼顾高性能、低功耗和可靠性，具有以下显著特点：

　　双通道全双工设计

　　SP3232EEN内置两路发送驱动器（T1OUT、T2OUT）和两路接收器（R1IN、R2IN），支持同时发送和接收两路数据。这种全双工通信能力使芯片能够在实时数据传输、工业控制和嵌入式系统中高效运作，满足多任务处理的需求。

　　宽电源电压范围

　　该芯片可以在3.3V至5.5V宽电压范围内稳定工作，兼容3.3V和5V的微控制器或数字逻辑电路。这一特性提升了芯片的适用性，能够灵活适配不同电源条件的系统。

　　低功耗特性

　　SP3232EEN在空闲状态下的工作电流非常低，一般约为1.5 mA，同时支持低功耗待机模式，非常适合电池供电的便携式设备和长时间运行的嵌入式系统，显著降低能耗。

　　集成电荷泵电路

　　芯片内部集成了电荷泵电路，通过外接四个电容即可生成RS-232所需的正负电压，无需额外高压电源。这不仅简化了设计，还降低了系统成本和PCB空间需求。

　　工业级工作温度范围

　　SP3232EEN能够在**-40°C至+85°C**的环境温度下可靠工作，适用于工业控制、仪器仪表和户外设备等苛刻环境条件。

　　高抗干扰能力

　　芯片设计具备良好的抗噪声和ESD防护能力（典型值±15 kV），能够在长距离数据传输和复杂电磁环境下保持通信稳定性，提升系统可靠性。

　　小巧封装，易于布局

　　SP3232EEN常用SOIC-16封装，尺寸紧凑，便于PCB设计和紧凑型设备的布线，同时方便批量生产。

　　安全保护功能

　　芯片内置短路保护和过温保护功能，当输出端意外短路或芯片温度过高时，可自动限制电流或停止驱动，确保芯片及系统安全。

　　SP3232EEN以其双通道全双工、低功耗、宽电源电压、工业级温度适应性、抗干扰能力强以及设计简便等特点，成为RS-232接口通信中极为可靠和实用的芯片选择，尤其适合嵌入式系统、工业控制及仪器仪表等领域。

　　SP3232EEN的应用

　　SP3232EEN作为一款高性能双通道RS-232收发器，在各种电子设备和工业系统中具有广泛的应用价值。它的核心作用是实现TTL/CMOS逻辑电平与RS-232标准电平之间的双向转换，从而为不同电平系统之间的数据通信提供可靠支持。以下为其主要应用场景：

　　工业控制系统

　　在工业自动化和控制系统中，PLC、传感器和工业仪表之间常需通过RS-232接口进行数据交换。SP3232EEN能够提供稳定的电平转换和双通道全双工通信，使设备能够实现实时监控、远程数据传输以及工业自动化控制，提高系统效率和可靠性。

　　嵌入式系统和微控制器接口

　　嵌入式系统和单片机通常使用TTL/CMOS逻辑电平，而外部设备如调试终端、串口模块和外部存储器可能使用RS-232标准电平。SP3232EEN可实现微控制器与外设之间的电平兼容，使数据收发更加可靠，广泛应用于嵌入式开发板、物联网终端及便携式设备中。

　　医疗仪器与测试设备

　　医疗设备、实验室仪器及测试仪器通常需要与计算机或控制终端进行数据通信。SP3232EEN能够保证高抗干扰和稳定的数据传输，确保医疗数据、实验数据或测试数据的准确性，为医疗和科研设备提供可靠的串口接口方案。

　　POS终端与商用设备

　　在POS机、票据打印机、扫描仪等商用设备中，RS-232接口仍然广泛存在。SP3232EEN通过双通道全双工通信，支持设备与计算机或后台服务器之间的高速、稳定数据交换，保证商业交易和数据处理的顺畅进行。

　　其他数据通信场景

　　SP3232EEN还可用于智能家居、安防系统、工业机器人以及各类远程通信设备中，作为TTL/CMOS与RS-232接口的桥梁，实现可靠的数据传输和设备控制。其低功耗、宽电源电压适应性和工业级温度范围，使其在多种应用环境下表现出色。

　　SP3232EEN以其电平转换稳定、双通道全双工、低功耗、抗干扰能力强和工业级温度适应性，在工业控制、嵌入式系统、医疗仪器、POS终端及各类串口通信应用中，发挥着不可替代的作用，成为串口通信接口设计中的理想选择。

　　SP3232EEN能替代的型号

　　SP3232EEN是一款标准的双通道RS-232收发器芯片，其功能和性能使其能够替代多款市场上常见的兼容RS-232收发器型号。以下为常见可替代的详细型号列表及说明：

　　MAX3232

　　MAX3232是与SP3232EEN功能非常接近的双通道RS-232收发器，支持3.0V至5.5V电源，内部电荷泵实现正负电压输出，适用于TTL/CMOS与RS-232电平转换。SP3232EEN可直接替换MAX3232，用于嵌入式系统和工业控制设备。

　　ADM3232

　　ADM3232也是双通道RS-232收发器，支持低功耗和宽电源电压（3.3V-5V），具备短路保护和全双工通信能力。SP3232EEN可以兼容ADM3232的接口和功能，适合工业及嵌入式应用。

　　ST3232E

　　ST3232E是ST公司生产的双通道RS-232收发器，支持3.0V至5.5V供电，并内置电荷泵电路生成RS-232电压。SP3232EEN可直接替代ST3232E，实现相同的数据传输功能和接口兼容。

　　MAX232E

　　MAX232E系列是经典的RS-232收发器芯片，支持TTL/CMOS与RS-232电平转换。SP3232EEN可替代MAX232E在电路板上的功能，同时具有低功耗和双通道全双工特性。

　　SP3232E

　　SP3232EEN与SP3232E系列芯片兼容，二者引脚和功能一致，可以直接互换，用于各类串口通信设计。

　　其他兼容型号

　　SP3232EEN还可替代一些具有相似电压范围、双通道设计和全双工通信能力的芯片，如：

　　TI公司的 SN3232

　　TI公司的 SN75C3232

　　Exar公司的 XR3232

　　总结

　　SP3232EEN作为高性能双通道RS-232收发器，可以替代市场上大多数兼容MAX3232、ADM3232、ST3232E以及SP3232E的芯片，同时保持电平转换、双通道通信和工业级可靠性的特性。替换时只需确认引脚布局、电源电压及电容配置一致，即可在嵌入式系统、工业控制、医疗仪器及POS终端等应用中直接替换使用。
