L6203的分类

　　L6203虽然本身是意法半导体（STMicroelectronics）推出的一款经典全桥驱动芯片型号，但根据不同的应用场景、封装形式和扩展版本，其产品可以进行多角度分类。总体而言，L6203的分类可以从封装类型、驱动方式、应用领域以及功能扩展等方面进行划分。

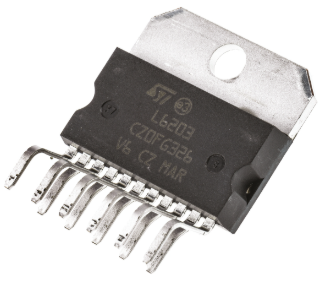

　　从封装类型上来看，L6203主要有两种常见形式：Multiwatt11封装和PowerSO20封装。Multiwatt11版本体积较大，适用于需要良好散热性能的工业级或高功率电机应用场景；而PowerSO20版本则采用更为紧凑的表面贴装封装方式，便于自动化装配和小型化设计，适合空间受限的设备中使用。

　　从驱动方式角度分类，L6203属于全桥驱动器（Full Bridge Driver），在同系列中还存在半桥驱动版本（如L6202）以及双全桥驱动版本（如L6208）。全桥型L6203能够实现电机的正反转控制和刹车功能，而半桥型主要用于与其他桥臂组合驱动，双全桥型则适合双电机控制系统。因此，可以将L6203视为L62xx系列中中等驱动能力和灵活控制性的代表产品。

　　从应用领域分类来看，L6203可以分为工业控制型与民用电子型。工业型通常用于数控设备、传送系统、机器人控制、电动阀门等场合，对耐压、散热及可靠性要求较高；而民用型则更多应用于家用电器、智能家居装置、电动玩具和小型风扇等场合，强调低成本和易于集成。

　　从功能扩展角度来看，部分设计会将L6203与微控制器、PWM调速模块或霍尔传感器模块组合使用，形成“智能驱动模块”或“复合电机控制单元”，这也可视为L6203在系统层面的功能分类。

　　L6203的分类主要反映了其在不同功率等级、封装形式及应用方向上的多样化选择，为电机控制系统提供了灵活的设计方案。

　　L6203的工作原理

　　L6203的核心工作原理基于全桥（H-Bridge）电机驱动结构，通过内部集成的四个功率DMOS晶体管，实现对直流电机电流方向和大小的精确控制，从而完成电机的启停、正反转及制动功能。芯片内部电路主要由逻辑控制部分、功率开关桥臂、电流检测与保护电路三大模块组成。

　　当输入端接收到来自微控制器或PWM控制电路的逻辑信号时，L6203的内部逻辑控制模块会根据输入信号状态控制四个功率DMOS管的导通与关断。例如，当高侧左臂与低侧右臂导通时，电流由电源正极流向电机正端，从而实现正转；反之，当高侧右臂与低侧左臂导通时，电流方向反转，电机便反向旋转。通过快速切换这两种状态，可实现电机的双向控制。

　　L6203支持PWM脉宽调制控制，可通过改变PWM占空比来调节电机的平均电压，从而平滑地控制电机转速。由于其内部使用低导通电阻的DMOS功率器件，能量损耗低，效率高，适合中功率直流电机驱动。

　　在保护机制方面，L6203内置过流保护、过热保护与欠压锁定电路。当电流超过设定阈值或芯片温度过高时，系统会自动关闭输出以防止损坏。同时，L6203还具备续流二极管功能，在电机快速切换方向或制动时吸收反向感应电动势，防止电压尖峰损坏电路。

　　L6203通过全桥拓扑和完善的保护机制，实现了电机驱动系统的高效、稳定与安全运行，其简单的输入逻辑与强大的电流驱动能力，使其在各种自动化与运动控制领域中广泛应用。

　　L6203的作用

　　L6203的主要作用是作为直流电机或步进电机的全桥驱动器，通过内部集成的功率开关电路，实现电机的正转、反转、调速和制动等功能。它在电机控制系统中充当“电流执行单元”的角色，将来自微控制器、单片机或逻辑控制电路的低功率控制信号，转换为驱动电机所需的高电压、大电流输出，从而完成机械运动的能量转换与控制。

　　L6203的首要作用是实现电机的双向控制。由于内部采用全桥结构（H-Bridge），只需改变输入逻辑信号的组合，就可以使电机电流方向发生反转，从而控制电机的旋转方向，这对于机器人、自动门、阀门控制系统等需要正反转功能的设备非常重要。

　　L6203可通过PWM（脉宽调制）信号实现转速控制。当PWM占空比变化时，输出的平均电压随之改变，从而平滑地控制电机转速。相比传统的电阻降压调速方式，PWM控制效率更高、发热更低，非常适合节能设计。

　　L6203还具备过流、过温和欠压保护功能，能够有效防止系统在异常工况下损坏。例如，当负载过重、电机堵转或环境温度过高时，芯片会自动关闭输出，确保系统安全。这使其在长期运行或工业环境中具备高可靠性。

　　L6203在执行机构控制中还起到电流缓冲与功率放大作用。其内部低导通电阻的DMOS管可以高效地传输电能，减少能量损耗，提高驱动效率。

　　L6203的核心作用是将控制信号转换为高功率输出，实现电机的启停、正反转与速度控制，同时提供完善的保护机制，确保系统高效、安全、可靠运行。

　　L6203的特点

　　L6203是一款高性能的全桥电机驱动芯片，具有高集成度、高可靠性和优异的电气性能等多方面特点，使其在中功率电机驱动领域中广受欢迎。其设计充分考虑了驱动效率、散热性能、保护机制和系统兼容性，适合各种工业与消费级应用场合。

　　L6203采用了DMOS功率技术。与传统的双极型功率晶体管相比，DMOS结构具有更低的导通电阻（典型值为0.3Ω），从而大大减少了功率损耗和发热量，提高了系统效率。这一特性使得L6203能够在高电流条件下长时间稳定工作，非常适合驱动额定电流在数安培范围的电机。

　　L6203具有宽电压工作范围和较高的输出电流能力。其典型工作电压为12V至48V，最大输出电流可达5A，这使它可以适用于多种直流电机及步进电机系统，从小型智能设备到工业执行机构均能兼容。

　　在安全性能方面，L6203内置了过流保护、过温保护和欠压锁定功能。当检测到输出电流过大或芯片温度超过安全阈值时，系统会自动进入保护状态，防止器件因过载或热失控而损坏。同时，其内部续流二极管可有效吸收反向电动势，避免电机在快速制动或换向时产生的电压尖峰对电路造成冲击。

　　L6203还具有高兼容性和易于控制的特点。它的输入端可直接与单片机、DSP或逻辑控制电路相连，通过简单的逻辑电平即可实现正转、反转、刹车和待机功能，简化了外围设计。

　　L6203提供Multiwatt11与PowerSO20两种封装形式，便于不同散热和空间需求的设计应用。综合来看，L6203具有效率高、保护完善、控制灵活、应用范围广等特点，是一种性能与成本兼顾的电机驱动解决方案。

　　L6203的应用

　　L6203凭借其高效的全桥驱动结构、优异的功率输出能力及完备的保护机制，被广泛应用于各类直流电机、步进电机和执行机构的驱动系统中。无论在工业控制、汽车电子、家用电器还是智能设备中，L6203都能提供稳定可靠的电机控制解决方案。

　　在工业自动化领域，L6203常用于控制中小功率直流电机或步进电机，如数控机床、自动输送系统、机械臂、机器人驱动单元以及电动阀门控制等。这些设备通常要求电机能够实现正反转、变速及快速制动功能，而L6203凭借其全桥结构与PWM调速能力，可以精确控制电机的运行状态，从而实现高精度的运动控制。

　　在汽车电子系统中，L6203也有重要应用。例如用于电动后视镜、电动车窗、电动座椅、中央锁以及散热风扇控制等场合。由于汽车电气系统常处于高温、高电流环境下，L6203的过流、过温保护功能以及宽电压工作范围，使其非常适合此类高可靠性需求的应用。

　　在智能家居与消费电子领域，L6203常用于智能窗帘、电动门锁、扫地机器人、智能风扇、电动玩具等设备中。通过与单片机或微控制器结合，L6203能够实现软启动、定速控制及低噪声运行，使产品更具智能化和用户体验优势。

　　L6203也被用于教学实验设备与原型设计平台，由于其电路结构简单、接口清晰、控制灵活，非常适合用于电机控制原理验证、工程教育及科研实验。

　　L6203应用范围极为广泛，几乎覆盖了所有需要中功率电机控制的场景。它不仅能提高系统的可靠性和能效，还能简化电路设计，是现代电机驱动系统中不可或缺的核心组件之一。

　　L6203如何选型

　　在选择L6203电机驱动芯片时，需要综合考虑电机的额定电压、电流、控制方式、散热条件、封装形式及系统集成需求等多个方面的因素。虽然L6203系列的核心功能基本一致，但不同封装版本在功率密度、散热性能及安装方式上存在一定差异，合理的型号选择将直接影响系统的稳定性与效率。

　　L6203由意法半导体（STMicroelectronics）推出，主要有两种常见型号：L6203 Multiwatt11 封装版和L6203 PowerSO20 封装版。其中，L6203（Multiwatt11）是最经典的版本，采用直插式封装，方便安装在散热片上；而L6203PD（PowerSO20）则为表面贴装（SMD）版本，更适合自动化生产及空间有限的场合。以下从多个角度说明其选型原则：

　　从电气性能角度来看，L6203的主要参数包括：工作电压范围为12V～48V，典型输出电流可达5A（连续），峰值电流可承受高达10A。如果系统中电机的额定电流长期运行在4A以上，且散热条件有限，建议选择**L6203（Multiwatt11）版本，因为其引脚间距大、封装自带金属底板，利于热量传导，可外接散热片提升功率承载能力。而对于小型化设备、空间紧凑但电流需求不高（3A以下）的场合，则推荐使用L6203PD（PowerSO20）**版本，其表贴封装可节省PCB空间，并支持自动焊接工艺。

　　在控制接口兼容性方面，L6203可直接与单片机（如STM32、AVR、PIC等）或PWM信号控制器连接，输入逻辑电平为TTL/CMOS兼容。若系统控制电压为5V逻辑电平，可直接驱动，无需电平转换电路。对于需要双路电机控制或更复杂运动控制的系统，也可以考虑搭配L6208（双全桥驱动）或L298N（逻辑接口相似但电流稍低）使用，从而实现更多通道或更高控制灵活性。

　　从散热与环境适应性方面考虑，L6203具备内置过流、过温和欠压保护功能，但在高负载工作时仍需良好的散热设计。对于工业应用或长时间连续运行设备，应优先选择**L6203（Multiwatt11）**型号，并配备铝制散热片或风冷装置。而对于轻载或间歇工作场合（如智能家电、电动窗帘等），**L6203PD（PowerSO20）**更为经济实用。

　　在应用类型匹配方面，若系统需要高功率直流电机驱动（如自动门、电动阀门、工业传输装置），建议选择L6203标准版；若应用于智能玩具、小型机器人、家居电机等中低功率场景，则L6203PD封装即可满足要求。

　　设计时还应考虑外围电路匹配。L6203需要外接续流二极管（通常选用肖特基二极管，如MBR2045CT）以吸收感性负载产生的反向电动势，并建议在电源输入端添加电解电容（如470µF～1000µF），以减少瞬态电流对芯片的冲击。对于需要速度反馈或电流检测的系统，可以在L6203的Sense端口接入检测电阻，实现闭环控制。

　　综合来看，L6203的选型步骤可概括如下：

　　根据电机功率和电流需求选择合适的封装版本（高功率选Multiwatt11，轻载选PowerSO20）。

　　根据控制系统类型确认逻辑电平兼容性（适配5V或3.3V系统）。

　　评估散热条件，必要时选用带金属底板封装并加强散热设计。

　　确认保护与安全要求，根据应用环境是否需要额外电流检测与电压保护电路。

　　综合成本与尺寸因素，确定最终封装方案与生产方式。

　　例如：

　　L6203（Multiwatt11）：适用于工业执行机构、电动阀门、传输带驱动、电动车窗等高电流场景；

　　L6203PD（PowerSO20）：适用于机器人小车、智能风扇、电动玩具、家居自动化控制等轻载系统。

　　总而言之，L6203选型的关键在于平衡电机功率需求、热设计能力与系统集成度。合理选择对应型号与封装，不仅能确保电机控制系统的稳定性与可靠性，还能有效提升整体能效和产品竞争力。
