US1M的分类

　　US1M本身是超快速恢复整流二极管系列（Ultra Fast Recovery Rectifier Diode）中的一个具体型号，但根据不同的封装形式、电气性能及应用环境，US1M及其同系列器件可以进行多维度分类。总体上，US1M的分类可从封装结构、电性能等级、工作环境及应用方向等方面来划分。

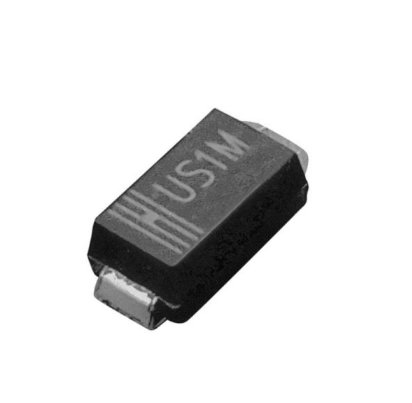

　　从封装形式来看，US1M最常见的封装为DO-214AC（SMA）表面贴装封装，这种封装体积小、散热性能好，适合高密度电路板设计。在同系列中，也存在不同封装形式的型号，如US1M-T（贴片封装带编带）、US1M-E3/5AT（环保无铅封装）等，用于满足不同生产线及环保标准的需求。

　　从电气性能等级来看，US系列包括US1A至US1M多个型号，它们的主要区别在于反向峰值电压不同：US1A为50V，US1B为100V，US1C为150V，一直到US1M为1000V。US1M是其中耐压最高的一种，适合高压环境下的整流与续流应用。虽然这些型号的外形一致，但其内部芯片结构与掺杂工艺略有不同，从而决定了各自的电压和恢复特性。

　　从工作环境和耐温特性上看，US1M可分为工业级和军工级两种类型。工业级US1M工作温度范围为-55℃至+150℃，满足一般电源及工业控制要求；而军工级产品在封装和工艺上经过强化，可在更极端的温度和振动环境下使用，具有更高的可靠性。

　　从应用方向分类来看，US1M可用于高频开关电源、逆变电路、DC-DC转换模块、照明驱动及汽车电子等领域。针对不同应用，厂商还推出了低漏电版US1M-L、增强散热版US1M-H等型号，以满足高效能与高可靠度的设计需求。

　　US1M虽然是一个单一型号，但根据封装、电压等级、温度适应性和应用方向的不同，可形成多个变型和分支，体现了超快速整流二极管在现代电子设计中多样化和模块化的发展趋势。

　　US1M的工作原理

　　US1M是一种超快速恢复整流二极管，其工作原理基于PN结的单向导电特性与载流子复合机制。它的核心是由一层P型半导体和一层N型半导体构成的PN结，在外加电压的作用下实现电流的单向传导。当US1M处于正向偏置时，外加电压使PN结势垒降低，电子从N区流向P区，空穴从P区流向N区，形成较大的正向电流；当反向偏置时，PN结势垒升高，电流几乎被阻断，仅有极小的反向漏电流流过，从而实现整流作用。

　　与普通整流二极管不同，US1M采用了特殊的快恢复工艺结构，如掺金或电子辐照技术，以缩短载流子在PN结中的寿命。当工作状态从正向导通切换到反向截止时，PN结内部存储的少数载流子会迅速复合，从而使反向恢复时间（trr）大幅缩短，典型值为75ns左右。这一特性使US1M能够在高频开关电路中快速响应，有效减少反向恢复电流峰值，降低开关损耗与电磁干扰（EMI）。

　　US1M还具备较高的反向耐压（1000V）与平均正向电流能力（1A），在反向电压作用下能够保持较高的绝缘性，防止击穿。同时，其结电容较小，有助于提升电路的高频性能。工作过程中，US1M通常并联在感性负载或变压器绕组上，用作续流二极管，当开关管关断时为电感释放能量提供通路，避免高压尖峰损坏器件。

　　US1M的工作原理可概括为：通过PN结的单向导电性实现整流，通过快恢复技术实现高速反向恢复，从而在高频、高压电路中实现高效、低损耗的电能转换与保护。

　　US1M的作用

　　US1M作为一款超快速恢复整流二极管，其主要作用是实现高频电路中的高效整流、续流与电压保护功能。它广泛应用于各种开关电源、逆变器、DC-DC转换器、照明驱动电路及马达控制系统中，是现代电力电子设备中不可或缺的关键器件之一。

　　US1M最基本的作用是整流。在电源电路中，它将交流电（AC）转换为直流电（DC），实现电能的单向传导。由于US1M的反向恢复时间极短（约75ns），在高频开关电源中可以有效减少开关损耗，提高整流效率，特别适合于20kHz以上的高频环境。而与传统整流二极管相比，US1M能在高频下保持稳定的导通性能，降低发热量，从而提升整个电源系统的能效。

　　US1M具有续流作用。在含有电感或变压器的电路中，当开关器件（如MOSFET或IGBT）突然关断时，电感中的电流无法瞬间为零，会在两端产生高压尖峰。此时US1M可迅速导通，为电流提供释放通道，从而保护电路中敏感元件不被反向高压冲击损坏。这种特性在反激电源、驱动模块以及继电器线圈回路中尤为重要。

　　US1M还具有一定的电压保护功能。在电源输出端或负载端并联US1M，可以抑制反向电压或瞬态电压尖峰，防止其他元件遭受过压损伤。其高达1000V的反向耐压使其在高压电源及工业控制系统中表现出极高的可靠性。

　　在电机控制、电焊机、光伏逆变和LED驱动等应用中，US1M还能起到能量回收与浪涌抑制的作用，确保系统运行更加平稳、安全。

　　US1M的作用可归纳为：整流、续流、保护与能量缓冲。凭借其高耐压、快恢复和低损耗特性，US1M成为高频高效电能转换系统中的重要支撑元件。

　　US1M的特点

　　US1M是一款性能优异的超快速恢复整流二极管，其设计目标是满足高频、高压和高效率电源系统的需求。与传统整流二极管相比，US1M在恢复速度、能耗控制、热稳定性以及可靠性方面具有显著优势，因此在现代电力电子设计中得到广泛应用。

　　US1M最突出的特点是反向恢复时间极短。其典型反向恢复时间（trr）约为75ns，远优于普通整流二极管（如1N4007的2μs级别）。这一快恢复特性使其在高频开关电源、DC-DC变换器和逆变电路中能够快速完成导通与截止转换，显著降低反向恢复电流和开关损耗，从而提高整个系统的转换效率。

　　US1M具备高反向耐压和稳定的正向导通能力。其最大反向电压可达1000V，平均正向电流为1A，能在高压环境下稳定工作，适合用于电网级和工业控制类设备。它的正向压降较低（约1.1V），在连续导通时能有效降低功率损耗和发热量。

　　US1M具有优异的热稳定性与机械可靠性。器件采用DO-214AC（SMA）封装，具备良好的散热性能和耐焊性，可在-55℃至+150℃的环境温度范围内长期稳定运行。同时，它支持表面贴装工艺，便于自动化生产和高密度电路板设计。

　　US1M表现出极低的反向漏电流和小结电容。这使得它在高频电路中不会引起显著的能量损耗，也能降低电磁干扰（EMI），进一步提升电路的工作稳定性。

　　US1M还具有良好的抗浪涌能力和高可靠性，能够承受较大的瞬态电流冲击而不损坏内部结构，适合应用于各种需要频繁开关和能量转换的电力系统。

　　US1M的主要特点包括：超快恢复速度、高耐压、低正向压降、低漏电流、良好散热性能及高可靠性。这些特性使其成为高频电源、LED驱动、电机控制及工业自动化系统中理想的整流与续流元件。

　　US1M的应用

　　US1M作为一款超快速恢复整流二极管，凭借其高耐压、低正向压降、短反向恢复时间和优异的热稳定性能，被广泛应用于各类高频、高效率的电力电子设备中。它的应用领域涵盖了开关电源、逆变器、DC-DC转换器、照明驱动、电机控制、电焊设备以及汽车电子等多个方面。

　　在开关电源（SMPS）中，US1M常被用于二次整流电路中，用于将高频变压器输出的交流信号快速整流为稳定的直流电压。由于其反向恢复时间仅为几十纳秒，能显著降低二极管的反向恢复损耗，提高整机转换效率，并减少电磁干扰（EMI）。与普通整流二极管相比，US1M在高频工作环境中表现出更高的可靠性和更低的发热量。

　　在DC-DC变换器与逆变电路中，US1M主要担任续流二极管角色。当主开关器件（MOSFET或IGBT）关断时，感性负载中储存的能量需要释放，US1M能快速导通提供释放通道，防止反向高压损坏开关器件。这种特性在反激式、升降压式及全桥拓扑结构中都极为重要。

　　在LED驱动电路中，US1M常用于电流整流和反向保护环节。它能够稳定驱动电流，防止反向电压冲击造成LED损坏，从而提升照明系统的寿命和可靠性。

　　US1M还常用于电机控制系统和汽车电子设备中。比如在电动汽车驱动器、风扇控制器或继电器线圈回路中，它可以起到续流、吸收电压尖峰的作用，确保控制电路安全稳定运行。

　　在太阳能逆变器、UPS电源、焊接设备及工业控制电源中，US1M同样被广泛采用，用以实现高效能量回馈和浪涌电流吸收。

　　US1M的应用具有普遍性与灵活性。无论是在消费电子还是工业系统中，它都以其超快恢复特性和高可靠性，成为高频高效能电路中不可替代的关键整流器件。

　　US1M如何选型

　　在电子设计中，选择合适的US1M超快速恢复二极管型号对于确保电路的高效、可靠运行至关重要。US1M系列虽然单一型号被广泛使用，但根据应用电压、正向电流、反向恢复时间、封装形式及环境要求的不同，实际选型需要综合考虑多项参数。以下从主要参数、封装类型、应用场景及型号对照等方面详细说明US1M的选型方法。

　　从反向峰值电压（VRRM）考虑。US1M的最大反向重复峰值电压为1000V，因此在高压电源及工业控制场合非常适用。如果电路工作电压较低，例如50V~400V，也可选择同系列低压型号，如US1A（50V）、US1B（100V）、US1D（400V）等。但对于大多数高压开关电源及DC-DC变换器应用，US1M（1000V）是最常用选择，因为其耐压裕量高，能够应对电网尖峰电压和负载变化。

　　需关注正向平均电流（IF(AV)）和峰值电流（IFSM）。US1M的平均正向电流为1A，峰值脉冲电流可达30A（10ms单次半正弦波）。在选择时应根据负载电流、开关频率及导通时间计算实际流过二极管的电流，保证二极管在工作过程中不会因过流而损坏。如果设计需要更大电流，可并联多只US1M，或者选择同系列IF更高的型号，如US2M（2A）或US3M（3A）。

　　考虑反向恢复时间（trr）。US1M的trr约为75ns，适合20kHz~500kHz的高频开关电源。如果电路工作频率更高，应考虑更快恢复的型号，如US1MB（60ns）或US1M-HF（50ns），以减少开关损耗和EMI。

　　关注封装形式和散热性能。US1M通常采用DO-214AC（SMA）表面贴装封装，适用于大部分高密度PCB设计。如果需要手工焊接或更高散热能力，可选择US1M-T（编带贴片）或US1M-E3/5AT（环保无铅封装）。在散热较差的场合，还需配合散热片或优化PCB铜箔面积，保证二极管稳定工作。

　　工作环境与温度也是选型的重要因素。US1M工作温度范围为-55℃至+150℃，适合绝大多数工业应用。如果应用在高温或特殊环境（如汽车电子或户外太阳能逆变器），建议选择工业级或军工级US1M变型型号，如US1M-H或US1M-RH，增强器件可靠性。

　　设计时应考虑特殊应用版本：

　　US1M-L：低漏电流版本，适合对静态功耗敏感的高频DC-DC电源。

　　US1M-H：高热稳定性版本，适合大功率和高温工作环境。

　　US1M-T：带编带的自动化贴片封装，便于大规模SMT生产。

　　US1M-E3/5AT：环保无铅版本，符合RoHS标准。

　　在实际选型中，可参考如下详细型号及参数：

　　选型步骤可总结为：

　　根据电路工作电压选择反向耐压合适的型号；

　　根据负载电流和脉冲特性选择IF(AV)和IFSM合适的型号；

　　根据电路工作频率选择trr合适的型号；

　　根据封装和PCB布局选择适合的表面贴装形式；

　　根据环境温度和可靠性要求选择标准或增强型版本；

　　考虑特殊功能需求，如低漏电、环保无铅或高热稳定性。

　　通过上述方法，可以确保US1M在应用电路中高效、稳定运行，同时延长器件寿命，降低系统损耗，是高频、高压电力电子设计中理想的快恢复整流器件。
