电子百科词库 >FF300R12KT4

FF300R12KT4

[ 浏览次数:约30次 ] 发布日期:2025-10-30

  什么是FF300R12KT4

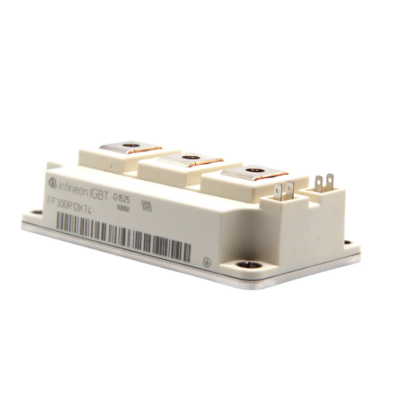

  FF300R12KT4是一款由Infineon(英飞凌)公司生产的高功率IGBT模块,属于IGBT(Insulated Gate Bipolar Transistor,绝缘栅双极型晶体管)模块家族。该模块主要用于工业驱动、电源转换以及高性能逆变器等应用场景,能够在高压、高电流的条件下实现高效开关和稳定运行。FF300R12KT4的型号命名中,“FF”代表英飞凌的IGBT模块系列,“300”表示模块的额定电流为300A,“12”表示模块的耐压为1200V,而“KT4”则为特定封装和内部结构的标识。

  该模块采用半桥拓扑设计,内部集成了两个IGBT与两个二极管,便于用户直接在逆变器或伺服驱动电路中使用。FF300R12KT4具备低导通损耗、快速开关特性和高可靠性,能够有效降低系统能耗和热量生成,适合高效率、高功率密度的应用需求。该模块在散热设计上也有优化,通常需要配合散热器使用,以保证在高负载下稳定工作。其坚固的封装形式和工业级性能,使其在电机控制、电力传输、可再生能源系统等领域得到广泛应用。

  FF300R12KT4是一款高性能、高可靠性的IGBT模块,专为高压、大电流应用设计,能够在复杂工业环境中提供稳定、高效的功率控制解决方案。


目录
分类
工作原理
作用
特点
应用
如何选型

  ff300r12kt4的参数

  以下是 FF300R12KT4(由 Infineon Technologies AG 生产的 1200 V/300 A 双通道 IGBT 模块) 的主要参数概要(约 500 字),供设计工程师参考。

  基本概况

  该模块属于 “C‑Series 62 mm” 封装、半桥(half‑bridge)拓扑,适用于工业用逆变器与功率转换,采用 IGBT4 (T4) 技术。  封装尺寸约为 106.4 mm × 61.4 mm(长 × 宽),“62 mm” 系列指出其标准模块宽度。

  关键电气参数

  额定集电极‑发射极耐压 V_CES = 1200 V(Tvj = 25 °C)

  额定直流集电极电流 I_C(nom) = 300 A(TC = 100 °C, Tvj(max) = 175 °C)

  在 TC = 25 °C, Tvj(max) = 175 °C 时,I_C 可达 450 A(短期条件)

  峰值重复集电极电流 I_CRM (t P = 1 ms) = 600 A

  总功率耗散 P_tot (TC = 25 °C, Tvj(max) = 175 °C) = 1600 W

  栅‑发极电压允许范围 V_GES = ±20 V

  特性指标

  当 IC = 300 A, V_GE = 15 V,Tvj = 25 °C 时,V_CE(sat) ≈ 1.75 V;在 Tvj = 125 °C 时约 2.05 V;在 150 °C 约 2.10 V。

  栅极门限电压 V_GE(th)(IC = 11.5 mA,Tvj = 25 °C)≈ 5.2 ~ 6.4 V。

  栅极电荷 Q_G ≈ 2.4 μC(V_GE from –15 V to +15 V)

  内部栅极电阻 R_G(int) ≈ 2.5 Ω(Tvj = 25 °C)

  输入电容 C_ies ≈ 19.0 nF(f = 1 MHz, Tvj = 25 °C); 反向传输电容 C_res ≈ 0.81 nF

  集电极‑发射极漏电流 I_CES (V_CE = 1200 V, V_GE = 0 V, Tvj = 25 °C) ≈ 5.0 mA。

 栅‑发极漏电流 I_GES (V_CE = 0 V, V_GE = 20 V, Tvj = 25 °C) ≈ 400 nA。

 开关与热性能

  开通时间 t_d(on) ≈ 0.16 µs (Tvj = 25 °C);关断时间 t_d(off) ≈ 0.45 µs (Tvj = 25 °C);精确数值随条件(Tvj, V_CE, V_GE, R_Gon/R_Goff)略有变化。

  开通能量 E_on ≈ 16.5 mJ (Tvj = 25 °C);关断能量 E_off ≈ 19.5 mJ (Tvj = 25 °C);在高温(125 °C/150 °C)条件下分别可达 ~30 mJ 和 ~32.5 mJ。

  模块每个 IGBT 管脚的结‑壳热阻 R_thJC ≈ 0.093 K/W;壳‑散热器热阻 R_thCH ≈ 0.032 K/W。

    应用环境与认证

  结构具有 ≥4 kV AC/1 min 的绝缘强度。

  封装具有 CTI(比较追踪指数)> 400、较大爬电及气隙距离,适合工业级别环境。

  推荐工作结温(Tvj(op))可达 150 °C。

  总体而言,FF300R12KT4 是一款规格为 1200 V/300 A 的高性能双通道 IGBT 模块,拥有优良的饱和压、低导通损耗、快速开关特性及良好的热管理能力。其典型应用包括频率控制型逆变器、伺服驱动器、UPS、可再生能源变换器等高功率工业场景。设计时应重点关注散热路径、驱动栅极设计、模块封装及连接可靠性等因素。若需更详尽的参数(例如典型 switching 表格、条件依赖性、封装机械图)建议直接参阅原厂数据表。

  如果你需要该模块在特定工作环境(比如高频切换、大电流脉冲、汽车级温度循环)下的额外指标,我可以进一步帮助查找详细数据。


  FF300R12KT4的工作原理

  FF300R12KT4是一款半桥拓扑的IGBT模块,其核心是绝缘栅双极型晶体管(IGBT),结合了MOSFET的高输入阻抗和BJT的高电流承载能力。模块内部集成了两个IGBT和两个自由轮二极管,形成一个半桥单元,可以在直流电源和负载之间实现高效的电流开关与转换。其工作原理基于栅极控制电压对IGBT的导通与关断进行调节,从而控制集电极-发射极之间的电流流动。

  在工作状态下,当栅极电压(V_GE)超过门限电压(V_GE(th))时,IGBT导通,集电极与发射极之间形成低阻通路,电流可以从直流电源流向负载,模块导通时仅产生较小的饱和压降(V_CE(sat)),保证能量传输效率。在关断状态下,栅极电压降至低于门限值,IGBT迅速断开,阻止电流流动。模块内部的二极管用于自由轮回路,当IGBT关断时,负载电流可以通过二极管继续流动,防止电流中断产生过电压或电磁干扰。

  FF300R12KT4的开关过程涉及输入电容(C_ies)和栅极电荷(Q_G),这些参数决定了IGBT的开通延迟时间(t_on)和关断时间(t_off)。模块内部栅极电阻(R_G(int))影响开关速度和过冲控制。在高频PWM(脉宽调制)驱动下,FF300R12KT4能够快速切换导通与关断状态,实现精确的电压和电流控制,同时减少开关损耗和热量产生。

  热管理是其工作原理的重要组成部分。模块通过结-壳热阻(R_thJC)和壳-散热器热阻(R_thCH)将结温传导至散热器,以保证IGBT在高电流、高频率的工作条件下仍能保持稳定。通过合理的驱动电路和散热设计,FF300R12KT4可以在高压(1200V)和大电流(300A)环境下长时间可靠运行。

  总的来说,FF300R12KT4通过栅极控制IGBT的导通和关断,结合内置自由轮二极管,实现高效的电流开关和能量传输。其快速开关能力、低导通损耗和可靠的热管理,使其在工业逆变器、电机驱动、UPS、电源转换等应用中发挥核心作用。


  FF300R12KT4的作用

  FF300R12KT4是一款高性能IGBT模块,其主要作用是实现大功率电能的高效开关与控制,广泛应用于工业、能源和交通等领域。作为半桥拓扑模块,它的核心作用是将直流电源转换为可控的交流或脉动电流,实现负载电流的精确调节和能量传输。模块内部集成的IGBT与自由轮二极管,使其能够在高电压和大电流环境下可靠工作,同时具备高效率和低功耗的特性。

  在工业控制领域,FF300R12KT4常用于变频器和伺服驱动器中,其作用是根据控制器输出的PWM信号快速切换导通与关断状态,从而调节电机的电流、转速和转矩。模块能够承受300A的额定电流和1200V的电压,保证在高负载下的稳定性。同时,内置的自由轮二极管允许电机在换向或制动过程中回馈能量,减少对电路的冲击,提高系统可靠性。

  在可再生能源系统中,FF300R12KT4的作用是将太阳能或风能产生的直流电能转换为交流电,供给电网或储能系统。模块能够承受高电压峰值和大功率脉冲,保证能量转换效率,同时减少开关损耗,延长系统寿命。在UPS和不间断电源系统中,FF300R12KT4用于直流-交流逆变,确保在市电断电时负载能够持续供电。

  FF300R12KT4在高频开关应用中还能显著降低能量损耗,其低导通压降(V_CE(sat))和快速开关特性,使系统在高效率运行的同时减少热量生成,从而降低散热设计压力。在电力电子系统中,它还可用于功率调制、脉冲宽度调节及能量回馈控制,实现对系统电能的精准管理。

  FF300R12KT4的作用不仅是实现大功率电流的开关与控制,还包括提高系统效率、增强可靠性、优化热管理以及支持复杂电力电子控制功能。其在工业自动化、电机驱动、可再生能源、电源转换等领域,都是不可或缺的核心功率器件。


  FF300R12KT4的特点

  FF300R12KT4是一款高性能IGBT模块,具有多项显著特点,使其在高功率工业应用中广受青睐。首先,该模块具备高额定电流和高耐压能力,额定集电极电流为300A,耐压达1200V,能够在高压大电流环境下稳定工作。这使其非常适合工业逆变器、伺服驱动器以及UPS等高功率应用场景。模块还支持短时峰值电流高达450A,具备良好的抗冲击能力,能够应对电机启动或负载突变等工况。

  FF300R12KT4具有低导通损耗和快速开关特性。模块在额定电流下的饱和压降(V_CE(sat))较低,导通时能量损耗小,同时内部栅极电阻和优化的IGBT结构使开关速度快,关断延迟短,从而有效降低开关损耗。这一特性对于高频PWM控制和高效率电源系统尤为重要,可减少热量产生,降低散热要求。

  模块具有集成自由轮二极管,实现负载电流的回路连续性。在电机换向或制动时,自由轮二极管提供电流通路,防止电压过冲,提高系统的安全性和可靠性。这种设计使FF300R12KT4在复杂负载条件下依然能够稳定运行。

  FF300R12KT4在热管理方面表现优异。模块的结-壳热阻低,并配合标准散热器使用,可有效将结温传导至散热器,保证在高温环境下仍能稳定工作。模块结温允许范围可达150°C,满足工业级环境下的长期运行需求。

  该模块封装坚固、耐用,机械和电气可靠性高,具备良好的绝缘强度和抗电压击穿能力,适合恶劣工业环境使用。同时,模块结构紧凑,便于在高功率密度的系统中集成。

  FF300R12KT4的主要特点包括高额定电流和耐压、低导通损耗与快速开关、自由轮二极管集成、优秀的热管理以及高可靠性封装。这些特性使其在工业自动化、电机驱动、电源转换及可再生能源系统中表现出色,是高功率应用的理想选择。


  FF300R12KT4的应用

  FF300R12KT4作为一款高性能IGBT模块,因其高电流、高耐压和快速开关特性,在众多高功率电力电子领域得到广泛应用。其应用核心是实现直流到交流的高效电能转换、负载电流调节以及电机控制,适合工业、能源、交通等多个领域。

  在工业自动化与电机驱动中,FF300R12KT4主要用于变频器和伺服驱动器。通过PWM(脉宽调制)控制,模块能够精确调节电机的电压、电流和转速,实现高精度位置控制和动力输出。在重载工业设备中,例如压缩机、泵、风机和卷扬机等,该模块能够承受大电流启动冲击,同时提供连续稳定的功率输出。其内置自由轮二极管还能在电机制动或换向时回馈能量,保护系统免受过电压冲击。

  在可再生能源系统中,FF300R12KT4广泛应用于光伏逆变器和风力发电逆变器中。模块可将太阳能或风能产生的直流电转换为符合电网标准的交流电,实现高效能量传输。其快速开关能力和低导通损耗有助于提高系统整体效率,并减少热量积累,从而延长设备寿命。同时,它可在高电压和高功率条件下长时间稳定运行,确保能源系统可靠供电。

  在不间断电源(UPS)和电力储能领域,FF300R12KT4用于直流-交流逆变,将电池储能电能稳定输出到负载,保证在市电中断时持续供电。其大电流能力和高耐压特性,使其能够满足工业及商业负载的需求,并支持快速响应电力波动,保证电网供电质量。

  FF300R12KT4在电动交通和轨道交通中也有应用,例如电动列车牵引系统和电动车驱动模块。模块能够承受高速切换和大功率脉冲,保证牵引电机高效运行,同时降低系统能耗。

  总的来说,FF300R12KT4的应用涵盖工业自动化、电机驱动、可再生能源系统、UPS、电动交通等高功率电力电子领域。其高电流承载、低导通损耗、快速开关能力及可靠热管理,使其成为各种复杂、高功率应用中不可或缺的核心器件。


  ff300r12kt4如何选型

  在选型 Infineon FF300R12KT4(1200 V/300 A 双路 IGBT 模块)时,应从系统需求、热设计、电气条件、封装形式、驱动兼容性等方面综合考虑。以下分几部分详细说明选型关键点,并以 FF300R12KT4 的型号说明作为参考。

  型号说明

  “FF300R12KT4”这一型号可拆解如下:

  FF:表示模块为半桥(Half‑Bridge)拓扑或 “C‑Series” 家族中的 IGBT 模块型号前缀。

  300:额定直流集电极电流 Iₙ ≈ 300 A。

  R:指集电极‑发射极耐压等级为 “R = 1200 V” 中 “12” 前缀配合。

  12:耐压等级 1200 V (V_CES = 1200 V)。

  KT4:代表封装版本、技术代号(例如 IGBT4 / T4 技术)、结构变化或版本标识。比如 “T4” 表示采用 IGBT4 技术系列。 英飞凌+1

  在实际采购时,厂商也可能提供类似例如 “FF300R12KT4HOSA1” 的完整料号。

  因此,选型时确认“300 A/1200 V/KT4版本”是否满足你的系统,是关键第一步。

  选型关键考量

  系统电流与电压需求

  确认模块所承受的最大直流母线电压是否在 1200 V 等级安全范围内。FF300R12KT4 的最大 V_CES = 1200 V。

  确认负载电流峰值、持续电流是否低于该模块额定 300 A 连续电流规格,并考虑短时峰值裕度(例如集电极峰值可能可达 450 A)。

  若系统为三相逆变、半桥或桥式拓扑,要确保模块拓扑与系统匹配(该型号为半桥双IGBT 模块)。

  开关频率与开关损耗

  模块的开通能量 E_on、关断能量 E_off 是设计时必须考虑的。对于 FF300R12KT4,在典型条件下 E_on ≈ 16.5 mJ、E_off ≈ 19.5 mJ(在特定条件下)

  若系统开关频率较高(如 > 8 kHz、甚至几十 kHz),选用低开关损耗的 IGBT 模块(如 IGBT4 技术)更为适合。FF300R12KT4 属于 IGBT4/T4 技术。

  确认模块的栅极电荷 Q_G(如 ≈ 2.4 µC)和输入电容 C_ies(≈ 19 nF)对驱动电路的要求。

  热管理设计

  模块的结‑壳热阻 R_thJC ≈ 0.093 K/W(每个 IGBT)为参考值。

  模块允许的结温最高可达 ~150 °C。

  确保散热器设计、散热接触面、热接口材料 (TIM) 选用适当,确保模块在最大负载、连续工作时热平衡。

  若模块将用于高功率密度或连续运行环境,应考虑热循环寿命、冷却方式(水冷、风冷)、安装方式等因素。

  注意模块封装上可能已预涂热界面材料(如某版本 “P” 后缀产品)。

  系统寿命与可靠性

  检查模块在所用环境(工业温度、震动、冲击、湿度)下的适用性。FF300R12KT4 属于工业级。

  若系统频繁启停、负载波动剧烈,要考虑模块热循环能力、功率循环能力等。可参考厂商“Power Modules Selection Guide”文档。

  驱动器兼容性

  模块为 IGBT4 技术,需确保栅极驱动电压、驱动电流、关断强度(栅极电阻、门极电阻设计)、死区时间设计等符合。FF300R12KT4 的 V_GE允许 ±20 V。

  若系统为半桥驱动,需有门极驱动器、隔离驱动和保护功能(如短路保护、过温保护)。

  检查模块封装 62 mm “C‑Series” 典型机械尺寸是否与散热器、安装孔、母排布局兼容。

  替代款/版本选择

  若你的系统需要更高电流或不同封装,厂商还有同系列如 “FF300R12KS4” 等型号。

  若库存或成本为考量,可按“300A/1200V”规格寻找等效或替代型号,但须注意技术代次(IGBT3 vs IGBT4)与参数差异。

  确认是否有 “P” 后缀(预应用热界面材料)如 “FF300R12KT4P” 以简化散热设计。

  选型建议总结

  若你的系统电压 ≤ 1200 V、直流母线设计电流约 300 A 或略低、且需快速开关、高效率、工业级可靠性,那么 FF300R12KT4 是一个强有力候选。

  若电流需求大幅超过 300 A,或环境温度、频率非常高,则需选更高电流或更新技术版本模块。

  在选型同时务必对驱动、散热、机械封装进行同步设计,不只是模块自身规格。

  建议查阅最新版数据表(如 v02_01)以获取最新参数与推荐应用。
