FR107的分类

　　FR107作为一种快速恢复整流二极管，虽然型号固定，但其分类方式可以从不同角度来进行划分，主要包括按封装形式、按电流容量、按电压等级以及按应用场景等几种方式。

　　1. 按封装形式分类

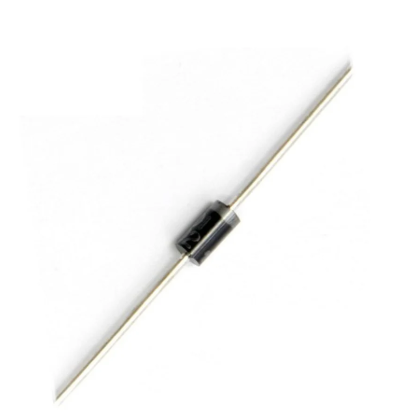

　　FR107最常见的封装形式为DO-41，这是一个轴向引线的玻璃封装二极管，便于穿孔安装（Through Hole Mounting），适合大多数传统电路板设计。此外，市场上也有少量微型封装版本，用于空间有限的电路板或者表面贴装（SMD）设计，但这类封装在FR107系列中较少见。封装形式的不同主要影响二极管的散热能力和安装方式。

　　2. 按电流容量分类

　　FR107的额定平均整流电流为1A，峰值脉冲电流可达30A。这种电流容量使其适合一般开关电源或中小功率电机驱动应用。在实际应用中，有些厂家会根据封装和散热条件，对FR107进行“高电流版本”优化，例如通过改进引线厚度或封装材料，以增强其短时间承受脉冲电流的能力。

　　3. 按电压等级分类

　　FR107的标称最大重复反向电压为1000V，这是其最显著的特性之一。根据实际需求，可以选择不同电压等级的快速恢复二极管，如FR107在高压电路中使用时，能够安全承受电路峰值电压，而低压环境中则可能选用FR101-FR106系列的低压快速恢复二极管。电压等级的选择主要影响二极管的耐压能力和安全裕量。

　　4. 按应用场景分类

　　FR107广泛用于开关电源、逆变器、马达控制器及脉冲整流电路中。根据具体应用，它可以被细分为用于高频整流、用于脉冲整流、用于保护电路等不同方向。高频整流型FR107注重快速反向恢复能力，脉冲整流型FR107注重峰值脉冲电流承受能力，而保护型FR107则可能结合低正向压降特性，用于防止过压或反向电流冲击。

　　FR107虽然型号单一，但根据封装、额定电流、电压等级以及应用场景的不同，可形成多种分类组合，以满足不同电子设计的需求。这种多样化的分类使FR107在工业控制、电源设计和家电电子等领域具有广泛的适用性。

　　FR107的工作原理

　　FR107是一种快速恢复整流二极管（Fast Recovery Diode），其核心功能是实现电流的单向导通，同时在电路中迅速关断，以减少开关损耗和电压尖峰。其工作原理基于半导体PN结的整流特性，并结合快速恢复结构的设计，实现高频和脉冲电路的高效整流。

　　在正向偏置情况下，FR107的P型半导体与N型半导体之间的PN结导通，电流可以从阳极流向阴极。正向导通时，二极管内部的载流子（电子和空穴）迅速注入对方半导体区，形成电流通路。由于FR107采用低杂质掺杂和优化的PN结设计，其正向压降较低，一般约为1V，这意味着在导通状态下能量损耗较小，适合长时间连续导通的电路。

　　在反向偏置情况下，PN结处于截止状态，理论上电流不流动。但在开关电源或脉冲电路中，电压频繁变化，二极管需要迅速从导通切换到截止状态。FR107通过优化内部载流子寿命和PN结结构，实现快速恢复能力。当正向导通电流突然逆转时，二极管内部的少数载流子迅速复合或被抽出，使反向电流持续时间极短（典型反向恢复时间约为75纳秒），有效减少电压尖峰和开关损耗。

　　FR107的快速恢复特性在高频整流和脉冲应用中尤为重要。例如在开关电源中，整流二极管需要承受快速变化的PWM信号，如果二极管恢复速度慢，容易产生反向电流尖峰，导致开关管损耗增加或电路干扰。FR107的设计能够在导通与关断之间迅速切换，保证电流单向流动，同时降低EMI干扰和热量产生。

　　FR107的工作原理是基于PN结整流特性，通过快速恢复技术实现高频下的高效整流。它在正向偏置时导通，反向偏置时迅速截止，从而在高频和脉冲环境中有效控制能量损耗和电路干扰，保证电路运行稳定可靠。

　　FR107的作用

　　FR107是一种快速恢复整流二极管，其在电子电路中发挥着多重关键作用，尤其是在高频开关电源、电机驱动及脉冲整流应用中。其主要作用可以从整流、保护、能量转换效率提升以及电路稳定性几个方面来理解。

　　1. 整流作用

　　FR107最基本的作用是实现交流电向直流电的转换。它利用PN结的单向导电特性，使电流只能从阳极流向阴极，从而在电路中起到整流作用。在高频开关电源中，FR107能够快速响应电压脉冲，将高频交流信号整流为稳定直流，保证后续电路正常供电。相比普通整流二极管，FR107的快速恢复能力可以在高频情况下减少反向电流滞留，提高整流效率。

　　2. 电路保护作用

　　FR107在电路中也具有一定的保护功能。当电路出现瞬态电压或反向电流冲击时，FR107能够承受高峰值脉冲电流，避免关键元器件如开关管、电感或电容被损坏。此外，其快速恢复特性可以降低开关过程中产生的尖峰电压和电磁干扰（EMI），保护电路整体稳定运行。

　　3. 提升能量转换效率

　　在高频PWM开关电源或电机驱动应用中，传统整流二极管的反向恢复时间较长，会造成导通电流滞留和额外损耗。而FR107采用快速恢复结构，反向恢复时间短（约75纳秒），能迅速截止反向电流，从而减少开关损耗，提高电源转换效率，同时降低器件发热，延长使用寿命。

　　4. 稳定电路运行

　　FR107还能改善电路的动态响应能力。在脉冲整流或高频开关环境下，快速恢复的二极管能够确保电流的单向流动更加精确，减少电压波动和干扰噪声，保证后级电路如控制器、传感器或负载稳定工作。

　　综上所述，FR107不仅承担基本整流功能，还通过快速恢复特性在高频和脉冲电路中提升效率、保护电路元件、稳定运行并降低电磁干扰，因而成为开关电源、电机驱动及各类高频整流电路中不可或缺的电子元件。

　　FR107的特点

　　FR107是一种广泛使用的快速恢复整流二极管，其特点决定了它在高频开关电源、电机驱动及脉冲整流等领域的应用优势。FR107的主要特点可以从电气性能、物理特性以及应用优势三个方面进行分析。

　　1. 快速恢复特性

　　FR107最显著的特点是其快速恢复能力。其典型反向恢复时间约为75纳秒，这意味着二极管在正向导通后，当电流方向逆转时能够迅速截止反向电流。相比普通整流二极管，FR107在高频脉冲环境下能够显著减少反向电流滞留，降低开关损耗和电压尖峰，提高电路效率和稳定性。

　　2. 高耐压能力

　　FR107的最大重复反向电压为1000V，能够承受高压冲击，适合中高压整流和保护应用。这种高耐压特性使其能够在开关电源、逆变器及脉冲整流电路中安全运行，即使在电网波动或电压尖峰情况下，也能保持正常工作，保障电路的可靠性。

　　3. 合理的电流承载能力

　　FR107的平均整流电流为1A，峰值脉冲电流可达30A，能够满足中小功率电路的整流需求。它能够承受瞬时大电流冲击，适合脉冲整流或高频开关电源中的峰值电流环境，这使得FR107在工业控制和家用电器中应用广泛。

　　4. 低正向压降

　　FR107正向压降一般约为1V，这意味着在导通状态下能量损耗较低，有助于提高电源或电机驱动电路的效率，并减少器件发热。这一特性对于长时间运行或高频率开关环境尤为重要，可以降低整体系统的散热需求。

　　5. 封装小巧且易于安装

　　FR107一般采用DO-41轴向引线玻璃封装，体积小巧，便于穿孔安装（Through Hole），同时具有良好的热稳定性和机械强度。在有限空间的电路设计中，FR107能够灵活布置，满足各种电路板设计要求。

　　6. 成本低、可靠性高

　　FR107价格经济，制造工艺成熟，可靠性高，适合批量生产和工业应用。这使其成为工程师在设计开关电源、电机控制及高频整流电路时的常用选择。

　　综上所述，FR107以其快速恢复、高耐压、低正向压降、小巧封装和高可靠性等特点，成为高频整流和脉冲电路中不可或缺的重要元件，能够有效提高电路效率、稳定性和安全性。

　　FR107的应用

　　FR107是一种快速恢复整流二极管，因其高频整流能力、低正向压降以及高耐压特性，在各类电子电路中有着广泛的应用。其主要应用领域包括开关电源、电机驱动、脉冲整流及保护电路等，具体如下。

　　1. 高频开关电源

　　在开关电源中，电压和电流频繁切换，传统整流二极管的反向恢复速度较慢，容易产生开关损耗和电压尖峰。FR107凭借其快速恢复特性，可以在高频脉冲条件下迅速截止反向电流，降低开关损耗，提高电源效率，并减少电磁干扰（EMI）。因此，它广泛用于开关电源的输出整流环节以及反激式或正激式电源的二极管整流部分。

　　2. 电机驱动电路

　　在直流电机或步进电机驱动电路中，电流方向频繁变化，容易产生反向电压冲击。FR107能够承受峰值脉冲电流，并快速恢复至截止状态，从而保护驱动器和功率开关器件，减少电机运行过程中的能量损耗和电路干扰。在中小功率电机控制模块中，FR107是常用的整流和保护元件。

　　3. 脉冲整流与高频整流

　　FR107适合用于脉冲整流电路，例如雷击防护、电源滤波及脉冲信号整流等场景。在这些应用中，二极管需要承受高峰值电流，同时具备快速关断能力，FR107的反向恢复时间短，能够在脉冲条件下稳定工作，避免电压尖峰对电路产生影响。

　　4. 电路保护与稳压应用

　　FR107还可用于电路中的过压保护或稳压电路。例如在二极管桥式整流或电源逆向保护电路中，FR107能够阻止电流反向流动，保护关键元件免受损坏。同时，其低正向压降和高峰值承流能力，使其在稳压和缓冲电路中表现稳定可靠。

　　5. 消费电子和工业设备

　　由于FR107体积小巧、封装便于安装、价格低廉，其应用遍及消费电子产品，如充电器、电视电源及家电控制板，也广泛应用于工业自动化控制、电机驱动模块及通信设备电源整流部分，发挥高频整流和保护作用。

　　总体而言，FR107因其快速恢复、高耐压、低损耗和良好的脉冲承受能力，在高频开关电源、电机控制、脉冲整流及保护电路等领域都有重要作用，是电子工程师设计中不可或缺的基础元件。

　　FR107如何选型

　　FR107作为一种快速恢复整流二极管，在高频开关电源、电机驱动及脉冲整流电路中应用广泛。合理选型对于确保电路可靠性、稳定性以及效率至关重要。FR107选型主要考虑电压等级、电流容量、反向恢复时间、封装形式及应用环境等因素。

　　1. 电压等级选择

　　FR107的标称最大重复反向电压为1000V，因此适合中高压整流和保护应用。在选型时，应根据电路的工作电压选择合适的耐压裕量。通常建议选择额定电压高于实际工作电压的1.5到2倍，以应对瞬态过压。例如，在一个220V AC开关电源中，整流后的峰值电压约为310V，因此选择FR107（VRRM=1000V）可以提供足够裕量，保证二极管在电网波动和浪涌情况下安全工作。

　　2. 电流容量选择

　　FR107的平均整流电流为1A，峰值脉冲电流可达30A。选型时需要根据电路的工作电流和峰值脉冲电流进行确认。若电路长期工作电流接近或略高于1A，应考虑并联多只FR107以分担电流，避免二极管过热；若峰值脉冲电流较高（如电机驱动或脉冲电源），需要确认单个FR107的脉冲承受能力是否满足需求。对于一般家用电器和中小功率开关电源，FR107的电流容量通常足够。

　　3. 反向恢复时间

　　FR107典型反向恢复时间约为75纳秒，这使其能够在高频开关环境中快速截止反向电流。在高频PWM开关电源中，若开关频率超过几十千赫兹甚至数百千赫兹，则反向恢复时间过长会产生反向电流尖峰，增加开关管损耗和电磁干扰。因此，FR107凭借短反向恢复时间成为高频整流应用的理想选择。

　　4. 封装形式

　　FR107通常采用DO-41轴向引线玻璃封装，适合穿孔安装，散热良好且体积小巧。根据实际PCB设计和安装要求，如果空间有限，也可以考虑SMD封装的快速恢复二极管替代，但需注意SMD封装的电流承载能力通常低于DO-41。

　　5. 温度和环境因素

　　FR107的工作环境温度一般在-65℃至+150℃范围内。选型时应考虑实际电路工作环境，如果电路长期处于高温或散热条件差的环境，应增加散热设计或选择高温版本的二极管，以避免器件因过热失效。

　　6. 厂家和详细型号选择

　　FR107是标准快速恢复二极管，不同厂家提供的FR107在性能和可靠性上略有差异，工程中常选用以下型号：

　　ON Semiconductor FR107：典型正向压降1V，反向恢复时间75ns，DO-41封装。

　　Vishay FR107：耐压1000V，平均整流电流1A，峰值脉冲电流30A，适用于开关电源和脉冲整流。

　　STMicroelectronics FR107：快速恢复，DO-41封装，适合高频整流及电机驱动应用。

　　Diodes Inc. FR107：具备良好热性能和可靠性，广泛应用于工业控制和消费电子。

　　在实际选型中，应根据具体应用场景、供应情况及价格因素选择适合的厂家型号。例如，高频开关电源可优先选择Vishay或ON Semiconductor的FR107，保证反向恢复性能和可靠性；工业设备则可选择ST或Diodes Inc.提供的FR107，以确保耐久性。

　　7. 总结选型方法

　　FR107选型的核心原则包括：

　　电压裕量需大于实际电路峰值电压1.5-2倍；

　　电流容量需满足平均电流和峰值脉冲电流要求；

　　反向恢复时间需足够短以适应高频工作环境；

　　封装形式和散热能力应符合PCB布局和环境温度要求；

　　根据应用选择合适厂家型号，如ON Semiconductor、Vishay、STMicroelectronics、Diodes Inc.等。

　　通过以上多维度考量，可以确保FR107在高频整流、电机驱动及脉冲电路中实现高效率、低损耗和可靠运行。
