瞬态电压抑制器的分类

　　瞬态电压抑制器（TVS）根据结构形式、工作方式和应用场景的不同，可以分为多种类型，以满足不同电子电路的保护需求。主要分类如下：

　　1. 按导通方式分类

　　TVS器件可以分为单向型和双向型：

　　单向TVS：主要用于直流电路或单极性信号线路。当电路电压超过器件的正向击穿电压时，器件导通，将过电压钳制到安全值。单向TVS常用于电源输入保护或单极性信号保护。

　　双向TVS：适用于交流电路或双极性信号线路，能够同时钳制正负方向的瞬态过电压。双向TVS在击穿电压超过设定值时，两端同时导通，从而保护电路不受双极性电压冲击。

　　2. 按封装和功率等级分类

　　根据能量吸收能力和应用场景，TVS器件可分为：

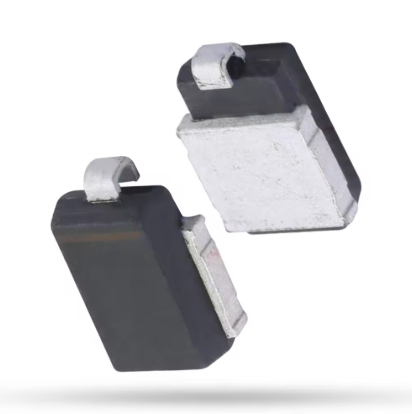

　　片式TVS：采用SMD（表面贴装）封装，适合小功率电路，如通信接口、数据总线及微处理器保护。优点是体积小、响应快。

　　插件式TVS：采用引线封装，适合高功率或高能量的电路保护，如电源线路或工业设备。此类器件吸收能量大，但体积相对较大。

　　3. 按应用功能分类

　　电源线路保护型：主要用于直流或交流电源输入端，防止雷击浪涌或开关瞬态过电压。

　　信号线路保护型：用于敏感的数据信号或通信接口，如USB、CAN、HDMI等，防止静电放电或电磁干扰。

　　混合型保护：结合电源与信号保护特点，适用于复杂系统，如汽车电子或工业控制系统。

　　4. 按材料和结构分类

　　TVS的核心材料通常为硅（Si）二极管，也有采用肖特基结构的高频响应型器件。结构上可为单个二极管或二极管阵列，二极管阵列适合多路信号保护，节省空间并简化设计。

　　通过上述分类，工程师可以根据电路工作电压、过电压幅值、响应速度及功率要求，选择最合适的TVS器件，从而有效保护电子系统的安全与稳定。

　　瞬态电压抑制器的工作原理

　　瞬态电压抑制器（TVS）是一种专门用于保护电子电路免受瞬态过电压冲击的半导体器件，其工作原理主要依赖于二极管的击穿特性。正常工作时，TVS对电路几乎不产生影响，但在电压超过其击穿电压时，能够迅速导通，将过电压限制在安全范围内，从而保护下游器件。

　　在正常电压下，TVS处于高阻状态，电流仅为微安级别，几乎可以忽略不计。此时，TVS表现为开路状态，不会干扰电路的正常工作。当电路受到瞬态过电压冲击，例如雷击、静电放电（ESD）或开关切换引起的尖峰电压，电压值可能远高于电路允许的最大值。此时，如果没有保护，敏感器件如微处理器、存储芯片或通信接口容易被烧毁或损坏。

　　当电压超过TVS的击穿电压（Breakdown Voltage）时，器件内部PN结迅速进入雪崩击穿状态，瞬间导通，使过电压通过低阻路径旁路至电源地或负载两端，从而将电压钳制在器件的钳位电压（Clamping Voltage）附近。TVS的响应速度极快，通常在皮秒到纳秒级别，可以在瞬态电压造成损害之前完成能量吸收或分流。

　　TVS的能量吸收能力取决于器件的峰值脉冲功率和脉冲持续时间。对于不同应用场景，设计师可以选择不同功率等级的TVS，以保证在最大可能的过电压事件下仍能有效保护电路。单向TVS适用于直流电路或单极性信号线路，而双向TVS适用于交流电路或双极性信号线路，能够同时抑制正负方向的瞬态电压。

　　TVS通过高阻状态下不干扰电路、过压状态下迅速导通并钳制电压的原理，实现了对电子系统的快速、可靠保护，是现代电子设计中不可或缺的防护元件。

　　瞬态电压抑制器的作用

　　瞬态电压抑制器（TVS）的主要作用是保护电子设备和电路免受瞬态过电压的损害，从而提升系统的可靠性和寿命。瞬态过电压通常来源于雷击、电源波动、开关切换或静电放电（ESD），这些过电压虽然持续时间极短，但幅值可能远高于电路允许的安全电压，如果没有有效的保护，容易导致半导体器件烧毁、电路失效甚至系统瘫痪。

　　在电子系统中，TVS通常被安装在电源输入端、通信接口或敏感信号线旁。当电路工作电压处于正常范围时，TVS处于高阻状态，不影响电路的正常工作；当电压突然升高超过器件的击穿电压时，TVS迅速导通，将过电压旁路到地或电源，从而将电压钳制在安全水平，避免对下游器件造成损坏。

　　TVS的作用不仅限于单一保护，它还具有以下几个功能：

　　防雷击浪涌：在户外设备或通信线路中，雷击可能引起高能量电压冲击，TVS能够快速吸收和分流这些能量，防止设备损坏。

　　静电放电保护：在接口或按键线路上，TVS能够有效抑制人体静电或操作产生的瞬态电压，从而保护敏感芯片。

　　电源波动防护：工业设备或开关电源启动时会产生瞬态尖峰电压，TVS可以防止这些波动影响电路稳定性。

　　信号线路保护：TVS对高速信号线路也有保护作用，尤其在USB、CAN、HDMI等接口中，防止信号传输中出现过压引起的数据错误或器件损坏。

　　通过以上作用，TVS在各种电子系统中起到了关键的安全保护角色，无论是消费电子、通信设备、工业控制系统，还是汽车电子，都依赖TVS来提升系统的可靠性和抗干扰能力，使电子设备在复杂电磁环境中稳定运行。

　　瞬态电压抑制器的特点

　　瞬态电压抑制器（TVS）作为电子电路保护的重要元件，具有多种显著特点，使其在各类电子设备中得到广泛应用。其核心特点主要体现在响应速度、可靠性、功率承受能力及封装多样性等方面。

　　TVS的响应速度极快。相比普通保险丝或压敏电阻，TVS能够在纳秒级甚至皮秒级时间内响应瞬态过电压，几乎同时完成钳制电压的动作。这种快速响应能力保证了敏感器件在瞬态高压冲击下仍能得到有效保护，避免器件因过压而烧毁。

　　TVS具有高可靠性和稳定性。器件内部采用半导体PN结结构或肖特基结构，经过优化设计和封装，使其在长期工作条件下保持稳定的击穿电压和钳位电压。同时，TVS能够承受多次瞬态冲击而不失效，适合频繁受到浪涌或静电干扰的应用场景。

　　TVS具有较强的能量吸收能力。不同型号的TVS可以承受从几瓦到数千瓦的脉冲能量，能够吸收雷击浪涌或开关瞬态电压带来的高能量冲击。这一特点使其不仅适用于小功率通信接口，也能应用于高功率电源线路保护。

　　TVS在封装和安装形式上多样化，既有表面贴装（SMD）封装，适用于紧凑型电子产品，又有插件式（Through-hole）封装，适用于工业设备或大功率保护场合。TVS还可分为单向型和双向型，分别用于直流电路或交流电路、单极性或双极性信号保护，满足不同电路设计需求。

　　TVS具有低寄生参数和高可靠性设计，在保护电路的同时几乎不影响信号传输或电源稳定性，尤其适用于高速通信接口和敏感模拟信号线路。

　　瞬态电压抑制器以其快速响应、高可靠性、高能量吸收能力、封装灵活性和低寄生特性，成为现代电子系统中不可或缺的保护元件，广泛应用于通信、工业、汽车及消费电子等领域。

　　瞬态电压抑制器的应用

　　瞬态电压抑制器（TVS）因其快速响应和高能量吸收能力，在各种电子系统中得到了广泛应用，主要用于保护电路免受雷击、静电放电（ESD）、开关浪涌及其他瞬态过电压的影响。

　　在通信设备中，TVS广泛应用于数据接口、网络接口和信号线保护。例如，USB、HDMI、CAN、以太网接口等高速通信线路容易受到静电放电或电磁干扰，TVS能够在毫秒甚至微秒级时间内将过电压钳制在安全范围，保证数据传输稳定性，避免接口芯片损坏。

　　在电源系统中，TVS主要用于电源输入端的浪涌保护。工业设备、电力控制系统和家用电器在通电或负载切换时可能产生高幅值瞬态尖峰电压，如果没有保护，可能导致电源模块或下游敏感器件失效。TVS能够快速导通，将浪涌电压旁路到地，从而保护整个系统的安全运行。

　　在汽车电子中，TVS应用于车载电源系统、传感器接口和通信总线。汽车在运行过程中容易受到负载切换、电磁干扰或雷击影响，瞬态电压可能对微控制器、传感器及通信模块造成损坏。TVS的高功率吸收能力和快速响应特性，使其成为汽车电子可靠性设计的重要元件。

　　在消费电子产品中，如智能手机、平板电脑、笔记本电脑及家用智能设备，TVS用于按键、电源及信号接口保护，防止用户操作或静电放电造成的瞬态过电压损伤。小型SMD封装的TVS便于在紧凑设计中实现保护功能，而不会占用过多空间。

　　TVS在工业控制、医疗设备和航空航天系统中也有应用。工业控制系统可能面对雷击浪涌和开关冲击，医疗设备要求高可靠性防护，而航空航天系统更需承受极端环境下的瞬态电压冲击。TVS以其快速响应、可靠耐用和能量吸收能力强的特点，保证了设备的安全和稳定运行。

　　瞬态电压抑制器在通信、工业、汽车、消费电子及特殊高可靠性系统中都有广泛应用，是现代电子设计中不可或缺的重要保护元件。

　　瞬态电压抑制器如何选型

　　瞬态电压抑制器（TVS）的选型是电子设计中确保系统安全与可靠的重要环节。合理选型需要综合考虑电路的工作电压、瞬态过电压幅值、能量吸收能力、响应速度、封装形式及应用环境等因素。下面详细说明TVS选型的步骤和注意事项，并列举常见的详细型号供参考。

　　1. 确定工作电压和击穿电压

　　选型的首要步骤是明确被保护电路的正常工作电压（V_RWM）和允许的最大电压波动范围。TVS的工作电压应略高于电路正常电压，以避免器件误动作。例如，对于5V直流电源的保护，TVS的工作电压一般选择在5.0V至5.5V左右。

　　同时，需要选择合适的击穿电压（V_BR），确保在正常电压下TVS不导通，但在瞬态过电压出现时能够快速进入导通状态。常用的TVS型号如：

　　1N5819：单向，V_RWM = 5V，V_BR = 6.2V

　　P6KE6.8A：双向，V_RWM = 6.8V，适用于交流或双极性信号保护

　　SMBJ5.0A：SMD封装，V_RWM = 5V，V_BR ≈ 6.4V，常用于USB、CAN接口保护

　　2. 钳位电压与过压保护能力

　　钳位电压（V_C）是TVS在导通时限制电路电压的值。选择TVS时，应确保V_C低于下游器件的耐压值，以防止器件被损坏。例如，5V微控制器的最大承受电压通常为6V，则选择V_C ≈ 6V的TVS最为合适。常用型号包括：

　　1.5KE6.8A：单向，V_BR = 6.8V，V_C ≈ 9.3V，适合中低功率电源保护

　　SMCJ5.0CA：双向，V_BR = 5V，V_C ≈ 9V，适用于信号接口防护

　　3. 峰值脉冲功率（P_PP）和能量吸收能力

　　瞬态过电压带来的能量可能非常高，TVS的峰值脉冲功率应大于预期浪涌能量。对于低功率信号线，常用功率为400W左右；对于电源输入或工业控制电路，TVS功率可高达1500W甚至更高。

　　例如：

　　P6KE150CA：单向，V_BR = 150V，P_PP = 1500W，适合高压电源线路

　　SMBJ24A：双向，V_BR = 24V，P_PP = 600W，适合工业信号保护

　　4. 单向与双向选择

　　单向TVS：用于直流电路或单极性信号线路，如微控制器电源、直流传感器接口。

　　双向TVS：用于交流电路或双极性信号线路，如CAN总线、RS-485接口、交流电源输入。常用型号有：SMBJ5.0CA、P6KE12CA。

　　5. 封装与安装形式

　　SMD封装：适合PCB紧凑设计，如SMCJ5.0CA、SMBJ12CA。

　　插件式封装：适合高功率保护或工业环境，如1.5KE150CA、1.5KE400A。

　　6. 响应速度和电路影响

　　TVS响应速度快，通常在皮秒到纳秒级别，但在高速信号线路中，还需注意其电容值和寄生参数对信号完整性的影响。例如，高速USB或HDMI接口需选择低电容SMD TVS，如：

　　ESD5V0U1BA：低电容，适合高速接口保护

　　SMBJ5.0A：中等电容，适合一般信号线保护

　　7. 环境与可靠性

　　在高温、潮湿或振动环境中使用时，应选择耐高温、寿命长、可靠性高的TVS器件。例如，汽车电子常用SMBJ5.0CA，其工作温度范围为-55°C至150°C。

　　总结选型流程

　　确定电路工作电压和最大允许电压。

　　选择合适击穿电压（V_BR）和钳位电压（V_C）。

　　确认峰值脉冲功率满足过压能量要求。

　　根据电路类型选择单向或双向TVS。

　　确定封装形式和安装方式。

　　考虑响应速度、电容值和环境适应性。

　　通过以上步骤，设计师可以针对不同电路和应用环境选择合适型号的TVS，例如1N5819、P6KE6.8A、1.5KE150CA、SMBJ5.0CA、SMCJ12CA、ESD5V0U1BA等，从而有效保护电子设备免受瞬态过电压的损害，提高系统的可靠性和稳定性。
