STM32F407 的分类

　　STM32F407 作为 STM32F4 系列中的重要型号，根据封装形式、片上存储器容量、外设配置及引脚数量等方面的不同，可细分为多种具体型号，以便满足不同场景的应用需求。其分类主要体现在以下几个维度：

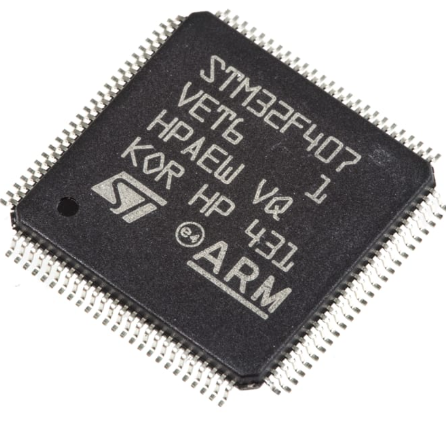

　　从存储容量方面分类。STM32F407 产品线覆盖了多种 Flash 容量版本，如 STM32F407VGT6（1MB Flash）、STM32F407VET6（512KB Flash）、STM32F407ZGT6（1MB Flash）、STM32F407ZET6（512KB Flash）等。SRAM 容量在 128KB 至 192KB 区间内变化。开发者可根据应用对程序体积及缓存的需求选择合适容量的型号。

　　从封装形式与引脚数量来看，STM32F407 具备多种封装规格，包括 LQFP100、LQFP144、LQFP176 以及 BGA176 等。这些封装不仅影响芯片尺寸与散热性能，还决定了引脚数量和可用外设接口的丰富程度。例如 LQFP100 型号适合中小型控制板，而带更多引脚的 LQFP144 或 BGA176 可提供更全面的外设支持，适用于高扩展性的工业设备或复杂系统。

　　从功能外设配置角度进行区分。虽然所有 STM32F407 芯片均基于相同的 Cortex-M4 内核，但其外设接口数量可能存在差异，如 ADC 通道数量、TIM 定时器数量、UART / SPI / I2C 接口数量等。型号后缀如 “VG”、“ZE”、“ZG”等，通常代表不同的功能组合与引脚资源分配，让用户在不同性能与成本之间取得平衡。

　　部分型号还针对特定应用进行了优化。例如带有 USB OTG HS、以太网 MAC、SDIO、FSMC 等外设的型号，适用于网络通信、外部存储、高速数据交互等应用领域；而具有更强定时与 PWM 输出能力的型号则适合电机驱动与工业控制。

　　STM32F407 的分类充分体现了其产品线的灵活性。用户可根据系统应用目标，如性能需求、外设数量、成本控制、PCB 尺寸等因素，选择最适合的型号，从而构建高可靠性、高效率的嵌入式系统设计。

　　STM32F407 的工作原理

　　STM32F407 的工作原理基于 ARM Cortex-M4 32 位处理器架构，其核心运行频率最高可达 168MHz，并集成单精度浮点计算单元（FPU）。该内核通过流水线机制执行指令，并采用哈佛总线结构，将指令存储与数据存储分离，使得指令访问与数据访问能够并行进行，显著提高处理效率。其 Thumb-2 指令集具有高代码密度与高执行性能，适用于实时控制与数字信号处理任务。

　　STM32F407 内部采用多总线矩阵架构，将 CPU、DMA、存储器及外设通过高速总线互联，实现多主机并发访问，避免了资源竞争造成的性能瓶颈。DMA 控制器可在无需 CPU 干预的情况下高速传输数据，在音频处理、图像传输及通信协议中降低CPU负担，提升整体系统实时性。

　　在存储结构方面，芯片内部集成最高 1MB Flash 和 192KB SRAM，通过分区设计支持灵活分配，包括指令缓存、数据缓存及 CCM（核心耦合内存），增强关键任务的实时响应能力。

　　外设接口是 STM32F407 的重要组成部分。其集成 USB OTG（全速/高速）、以太网 MAC、CAN、SPI、I2C、USART、SDIO、FSMC 等，可实现多种通信协议及与外部设备的高速数据交互。在模拟输入方面，配备多路 12 位高速 ADC 和双路 DAC，支持多传感器采样与精密控制。

　　在控制领域，STM32F407 内置丰富的高级定时器和 PWM 模块，通过死区控制、互补输出等功能可直接驱动电机与功率电子器件，适用于伺服系统和变频控制。

　　为了降低功耗，芯片提供多个低功耗模式，如睡眠、停止与待机模式，通过智能时钟管理与外设唤醒机制，使其兼顾性能与能效。

　　STM32F407 的工作原理体现为：以 Cortex-M4 高性能内核为核心，结合多总线协同与丰富外设，提供高实时性、高扩展性和高效运行能力，从而适用于各类嵌入式应用系统。

　　STM32F407 的作用

　　STM32F407 的核心作用是作为嵌入式系统中的主控处理单元，负责指令执行、数据运算、外设管理以及系统调度等任务，是智能设备实现控制逻辑、信号处理与数据交互的核心。该芯片基于高性能 ARM Cortex-M4 内核，并集成浮点运算单元（FPU），因此在实时处理能力和复杂数学运算需求日益提升的应用中具有显著优势。

　　STM32F407 在工业控制领域中可实现对电机、传感器、执行器等设备的实时精准控制。其丰富的定时器和 PWM 输出模块，使其可作为伺服系统、变频器、机械臂等设备的主控制芯片。其高速 ADC 能实现传感器信号快速采样，为闭环控制提供及时反馈。

　　在数据通信与网络处理方面，STM32F407 内置以太网 MAC、USB OTG、CAN、UART、SPI、I2C 等多种接口，可直接与网络、外部存储、显示模块及各种数字传感器进行数据交互。因此，它广泛用于智能家居、物联网终端、网关控制器等设备，实现数据采集、传输和协议处理。

　　STM32F407 还擅长音频处理、图像采集前端等数字信号处理场景。其 DSP 指令集与 DMA 存储访问方式能够高效执行滤波、傅里叶变换等算法，使其能应用于语音识别模块、音频播放设备、智能监控系统等产品中。

　　STM32F407 在医疗仪器、消费级电子、教育开发设备中也发挥着重要作用。凭借较低功耗、多种工作模式及强大的生态支持（如 HAL 库、RTOS、丰富开发板资源），开发者可快速构建可靠系统，大幅缩短产品研发周期。

　　STM32F407 的作用不仅是作为微控制器执行基础逻辑，更在实时计算、智能控制、数据处理和复杂外设管理方面展现出强大的综合能力，是众多嵌入式系统的核心硬件平台。

　　STM32F407 的特点

　　STM32F407 作为 STM32F4 系列的核心产品，凭借出色的性能、丰富的外设资源和良好的开发生态系统，在嵌入式行业具有显著优势。其主要特点可从处理性能、系统结构、外设扩展能力以及功耗控制等方面体现。

　　STM32F407 采用 ARM Cortex-M4F 内核，主频最高可达 168MHz，并集成单精度浮点运算单元（FPU）与 DSP 指令集，能够高效执行复杂数学运算和数字信号处理算法，为实时控制和多任务应用提供强劲性能。

　　该芯片内部资源丰富，集成最大 1MB Flash 和 192KB SRAM，并包含 CCM（核心耦合内存）用于高速数据访问。多总线矩阵和 DMA 控制器协同工作，减少 CPU 参与的数据搬运，使系统运行更高效、响应更及时。

　　在外设方面，STM32F407 支持多种高速通信接口，如 USB OTG（全速/高速）、以太网 MAC、CAN、SDIO 以及 FSMC 外部存储接口，为多种应用场景提供灵活扩展能力。同时拥有多通道高速 12 位 ADC、双路 DAC、多个高级定时器，可精准控制电机、采集传感器数据、驱动显示与音频模块。

　　STM32F407 具有优秀的低功耗设计，支持睡眠、停止、待机等多种省电模式，适用于便携式设备和长时间运行的物联网终端。其工作电压范围广、抗干扰能力强，可在复杂工业环境中稳定运行。

　　生态支持完善也是 STM32F407 的显著特点之一。ST 官方提供 HAL 库、LL 库、STM32CubeMX 自动配置工具，并兼容多种实时操作系统（如 FreeRTOS），加速开发过程并降低项目风险。

　　STM32F407 具备高性能、强扩展、易开发和高可靠性等综合优势，成为工业自动化、智能家居、医疗设备和教育科研等领域的主流 MCU 选择。

　　STM32F407 的应用

　　STM32F407 作为一款高性能、资源丰富且稳定可靠的 32 位微控制器，被广泛应用于工业自动化、消费电子、医疗设备、物联网与教育科研等多个领域。其强大的处理能力、丰富的外设接口以及良好的生态支持，使其能够胜任从简单逻辑控制到复杂信号处理的多样化任务。

　　在工业控制领域，STM32F407 通常作为核心控制器应用于电机驱动、机器人控制、PLC 执行单元以及伺服系统等。其高级定时器和 PWM 模块可以实现对 BLDC、步进和直流电机的精准控制，而高速 ADC 和丰富的通信接口为多传感器融合与实时反馈提供保障。例如机械手臂、数控机床、变频器中常可见其身影。

　　在物联网与智能家居方面，该芯片凭借以太网 MAC、CAN、UART、SPI、I2C 等多协议支持，可实现数据采集、网关通信与远程控制。因此适用于智能电表、安防探测器、环境监测设备以及家庭控制器等 IoT 终端。

　　在消费电子与多媒体应用中，STM32F407 内置 DSP 指令集和 DMA，可对音频与图像进行实时处理，常用于智能音箱、语音识别设备、音频播放器、智能玩具以及便携式仪器。部分系统利用其 USB OTG 接口实现与 PC 或移动设备的数据交互与音频传输。

　　在医疗电子领域，STM32F407 被应用于手持诊断仪器、便携式检测设备、生理信号采集系统等设备中。其低功耗运行与高精度采样能力，有利于保障医疗系统长时间稳定可靠工作。

　　STM32F407 也是教育开发平台的热门选择，如 STM32F4 Discovery 开发板长期作为嵌入式学习与科研训练的标准工具，为初学者和工程师提供快速原型验证支持。

　　STM32F407 以高性能、强扩展性和优秀的工程化能力，成为嵌入式系统中适用范围极广、市场占有率极高的一款主流 MCU 解决方案。

　　STM32F407 如何选型

　　在选择 STM32F407 微控制器时，应根据应用需求从性能、外设资源、存储容量、封装尺寸及成本等多个方面综合考量。虽然 STM32F407 系列均基于 Cortex-M4F 内核，但不同型号在引脚数量、存储容量及外设配置方面存在差异，合理选型能够确保系统性能最优化并降低成本浪费。

　　需要明确存储器容量需求。STM32F407 系列 Flash 容量从 512KB 到 1MB 不等，SRAM 多为 128KB～192KB。若应用需要运行 RTOS、通信协议栈或数字信号处理算法，则建议选择 1MB Flash 版本，如 STM32F407VGT6、STM32F407ZGT6、STM32F407IGT6 等。对于程序规模较小的项目，则可选择 512KB 型号如 STM32F407VET6、STM32F407ZET6，以降低成本。

　　应根据外设接口数量和系统复杂度选择封装与引脚数。STM32F407 提供 LQFP100、LQFP144、LQFP176 及 BGA176 封装，不同封装对应引脚数量和功能引出能力：

　　应明确外设功能需求。如果项目包含高速数据传输或网络通信，则需重点关注以下外设支持：

　　USB OTG HS：适用于 U 盘数据传输、音频外设等，如 STM32F407VGT6

　　以太网 MAC：适用于物联网网关、网络终端，如 STM32F407ZGT6

　　FSMC 外部存储接口：用于驱动 LCD、外扩 SRAM/NAND Flash

　　CAN 总线接口：适用于车载通信和工业联网，如 STM32F407VET6 全系支持

　　多通道高速 ADC 及 PWM：适用于电机控制、伺服系统，如 STM32F407IGT6

　　如果系统包含高速 LCD 或大量传感器采集，建议选择 LQFP144 以上型号以获得更丰富 I/O 资源。

　　还要考虑功耗与环境适应性。如果设备需长时间运行或电池供电，可关注其低功耗模式支持；如果应用于工业或车规领域，应选择宽温型型号（如后缀扩展为 xGT7 等）。ST 官方也提供不同级别的可靠性产品以满足严苛环境需求。

　　在选型过程中，还应综合考虑生态支持因素。STM32F407 拥有丰富的开发板，如 STM32F4 Discovery，可用于快速原型验证。同时，其配合 HAL 库、CubeMX 工具及 FreeRTOS 等实时系统，使开发效率得到极大提升，有助降低项目风险。

　　STM32F407 的选型原则可总结为：根据软件规模确定存储容量，根据系统结构及外设需求选择封装和引脚数量，根据应用环境选择对应等级型号。在性能、资源与成本之间找到平衡点，即可确保产品在功能性、可靠性与经济性方面达到最佳匹配。
