VIPer12A的分类

　　VIPer12A作为一款集成高压MOSFET的开关电源控制芯片，虽然其核心技术架构统一，但针对不同散热能力、封装形式以及功率需求，厂商推出了若干细分型号。用户可根据具体应用环境选择对应版本，以获得更佳的成本、体积与散热性能平衡。

　　VIPer12A主要依据封装类型进行分类。常见封装包括：

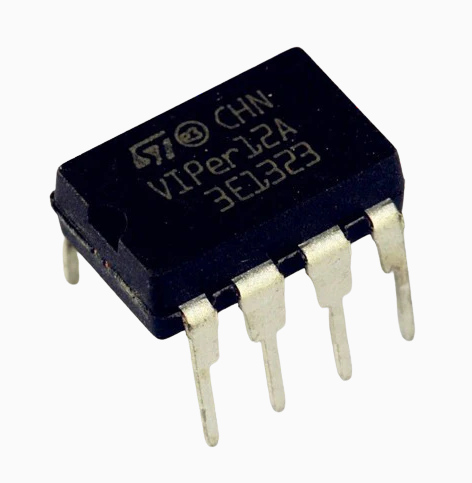

　　DIP-8封装（如VIPer12ADIP）

　　该封装体积适中、引脚间距大，便于手工焊接及开发调试，适合传统通孔工艺的应用场景。其散热能力相对较强，适用于输出功率较高或环境温度偏高的设备，例如工业辅助电源、家电内置电源等。

　　SOP-8封装（如VIPer12AS）

　　此封装属于贴片式，体积小巧，适合集成度较高的产品，如智能小家电、便携式电子设备等。小体积意味着占板面积更小，适用于空间受限的场景，但其散热面积相对较小，功率能力略低于DIP封装。

　　根据应用系统功率范围，可区分为不同功率等级的产品。一般而言，在良好散热条件下，VIPer12A在隔离式反激电路中可实现约10W左右输出功率；在非隔离Buck电路中可达到约15W。不同型号实际额定功率略有差异，需结合具体热设计及输入电压情况确认。

　　按照工作模式优化方向，部分VIPer12A产品更侧重低待机功耗或更强的EMI性能。厂家提供的不同批次或次级型号在同步抖频（Frequency Jitter）技术、保护特性触发点等方面会略有调整，以符合不同地区能效标准与安规要求。

　　VIPer12A的分类主要基于封装、功率范围与应用适配能力。用户在选型时需综合评估输出功率、电路拓扑、散热条件与成本要求，选择最合适的型号。尽管分类不算复杂，但其灵活性使VIPer12A能够广泛满足各类小功率电源的设计需求。

　　VIPer12A的工作原理

　　VIPer12A是一款将PWM控制器与高压功率MOSFET集成在单芯片中的离线式开关电源控制器，其核心工作原理基于反激式（Flyback）或Buck等拓扑结构中对能量的周期性存储与释放进行调制，从而实现稳定的直流输出。芯片内部包括启动电路、PWM控制核心、过流保护、欠压/过压保护、过温保护、高压MOSFET开关等模块。

　　当交流高压输入经过整流与滤波后，形成的高压直流电源直接提供给VIPer12A内部高压启动电路。该启动电路能够独立向控制部分供电，使芯片快速投入工作。随后，当电路达到稳定状态后，控制电源由辅助绕组提供，以提升效率并降低启动损耗。

　　在正常运行时，PWM控制器依据输出反馈信号调节MOSFET的导通时间（占空比）。当MOSFET导通时，变压器主绕组储能；当MOSFET关断时，能量从副边释放至负载。此过程不断循环，在不同负载条件下通过调节占空比实现输出电压维持稳定。

　　VIPer12A还采用了电流模式控制技术：即通过对主开关电流实时采集与限制，增强动态响应能力，避免输出过冲，并有效提升负载短路情况下的安全性。同时，芯片具备频率抖动技术（Frequency Jitter），通过扰动开关频率减小EMI（电磁干扰），便于满足安规要求。

　　在保护机制方面，当出现过载、输出短路、过温或辅助绕组供电异常等情况时，VIPer12A会进入打嗝模式或关断保护模式，防止电源损坏。此外，为降低系统功耗，在轻载或空载运行时，芯片会自动进入低功耗模式，减小开关频率，从而满足严格的能效标准。

　　VIPer12A通过将高压MOSFET与PWM控制器深度集成，并配合完善的反馈调节与保护机制，实现了小功率场景下高效率、稳定可靠的电源转换与控制。它的高集成特性减少了外围元件数量，简化设计，是多种低功率电源方案的理想核心器件。

　　VIPer12A的作用

　　VIPer12A作为一款集成式离线开关电源转换芯片，其作用主要是将高压交流电（如220VAC）安全、高效地转换为各种低压直流电，为电子设备提供稳定可靠的电源支持。它将PWM控制器与高压功率MOSFET集成在一颗芯片中，使传统开关电源复杂的控制与驱动功能大幅简化，成为小功率电源设计中的核心组件。

　　VIPer12A的主要作用是在不同的拓扑结构中实现电压转换与稳定输出。常用于反激式（Flyback）电路，通过控制开关管的导通与关断，使变压器储能和放能，从而获得所需的隔离或非隔离的直流电压。无论是用于单路输出还是多路输出，都能保持输出电压恒定，即使在输入电压波动或负载变化较大时也具有良好的稳压性能。

　　它具备完善的电源控制功能。例如，通过电流模式控制提高动态响应性能，使设备在瞬态负载冲击下依然维持稳定输出；通过抖频技术降低EMI，使电源设计更容易通过电磁干扰认证；通过轻载优化模式降低待机功耗，满足现代节能规范。

　　VIPer12A在电路保护方面承担关键作用。芯片内部集成了过流保护、输出短路保护、过温保护、欠压保护等多种安全机制，一旦检测到电路异常，会自动关闭开关或进入打嗝模式保护电源系统，防止损坏元器件甚至引发安全事故。

　　其高集成度减少外围器件数量，使电源方案更加小型化、轻量化，提升可靠性并降低成本。因此，VIPer12A在机顶盒辅助电源、智能家电电源、LED照明驱动、小型工业电源、电表与消费电子产品中广泛应用。

　　VIPer12A的作用不仅是进行电能转换，更是在小功率开关电源中实现稳压控制、高安全保护以及低功耗设计的关键器件，是实现高性能电源系统的重要基础。

　　VIPer12A的特点（约500字）

　　VIPer12A是ST公司推出的一款将PWM控制器与高压MOSFET集成的离线式开关电源芯片，专为小功率电源设计而优化。它具有高度集成、高可靠性和低成本等显著特点，使其成为众多电子设备辅助电源领域的优选方案。

　　集成度高是VIPer12A最突出的特性之一。芯片内部集成高压功率开关管、PWM控制器、启动电路、反馈控制模块及多重保护电路，极大减少了外接器件数量，电源结构更加紧凑简洁，有助于缩小产品体积，并提高设计效率。

　　VIPer12A具备较高的工作效率和良好的能耗表现。其轻载和空载模式可显著降低待机功耗，符合现代电子设备低能耗设计要求。同步抖频（Frequency Jitter）技术的应用降低EMI，使电源更容易通过电磁兼容认证，同时提升系统整体效率。

　　在控制方式上，VIPer12A采用电流模式PWM控制架构，具有更快的瞬态响应速度，可有效抑制输出电压过冲，提高负载适应能力。同时输出电压纹波更低，适合对电源质量要求较高的场景。

　　VIPer12A拥有完善的保护机制。包括过流保护（OCP）、过温保护（OTP）、欠压保护（UVLO）、输出短路保护等。在异常状态发生时，芯片进入打嗝模式或关断保护，确保设备安全运行，提升系统可靠性和寿命。

　　VIPer12A支持多种拓扑结构，如反激式（Flyback）、Buck、Buck-Boost，可满足隔离与非隔离电源的不同需求。宽输入电压范围支持全球电网环境（85–265VAC），适合全球化应用。

　　该芯片提供不同封装如DIP-8、SOP-8供选择，适配不同散热能力与制造工艺需求，便于产品布局和成本控制。

　　VIPer12A具备高集成、高效率、多保护、小体积、低成本等优势，是设计10W级以内小功率电源的理想选择，在家电、LED驱动、仪表和各类辅助电源系统中广泛应用。

　　VIPer12A的应用

　　VIPer12A凭借其高度集成的开关电源结构、宽输入电压范围、低待机功耗以及完善的保护特性，被广泛应用于各种小功率AC-DC电源转换场景中，尤其适用于10W级以内的电源设计。其优秀的稳定性与高可靠性，使其在消费类电子、工业设备及智能家居领域都占有重要地位。

　　1. 智能家电与消费电子辅助电源

　　VIPer12A可用于家电内部控制电源，如空调、冰箱、洗衣机、微波炉等MCU控制板供电。由于其结构紧凑、EMI性能好，可轻松集成于狭小空间设备中。此外，在机顶盒、DVD播放器、路由器等消费产品中，常作为辅助电源模块应用，为逻辑电路和驱动模块供电。

　　2. LED照明驱动电源

　　在非隔离或隔离式LED驱动设计中，VIPer12A常用于小功率LED灯具，如灯泡灯、面板灯和指示灯。其低待机损耗和效率优势，有助于照明产品通过能效认证，同时在恶劣电网环境下仍能保持稳定输出。

　　3. 仪器仪表与计量设备

　　例如电能表、水表、工控仪表等设备，需要长期稳定运行并具备耐电压、抗干扰能力。VIPer12A内置多重保护及抖频减少EMI的能力，使其特别适合在电磁环境复杂的工业领域应用。

　　4. 充电器及小型电源适配器

　　在小功率USB充电器、手持设备适配器等应用中，VIPer12A帮助实现高性价比方案。其SOP封装版本尤其适合便携式和微型化电源设计。

　　5. 待机与辅助电源模块

　　在较大功率的开关电源（如TV、电源板）中，VIPer12A常承担待机电源角色，以确保主电源关闭时仍有低功耗维持系统唤醒能力。

　　VIPer12A广泛应用于各种小功率电源需求的产品中，尤其在节能要求越来越高、体积越来越小的电子设备设计中发挥着重要作用。其稳定可靠、成本可控的特性，使其成为工程师设计离线式电源转换电路的经典器件之一。

　　viper12a如何选型

　　在为 VIPer12A 选型过程中，需要从其系列型号、封装形式、功率能力、应用场景、热设计以及外围电路配合等多个角度综合考虑。下面按重要维度进行说明，并列出常见型号便于区分。

　　一、常见型号

　　根据 STMicroelectronics 官方资料，该芯片的主要型号包括：

　　VIPer12A-E：标识为“-E”系列，表示工业等级、RoHS兼容。

　　VIPer12ADIP-E：DIP-8封装版本。

　　VIPer12AS-E：SO-8封装版本。

　　VIPer12ASTR-E：可能为贴片卷带版（Tape & Reel）SO-8封装。

　　因此，选型时首先确认的是你所选的版本是“DIP‐8”还是“SO‐8”，是否带“-E”后缀，以及是否为卷带规格。

　　二、封装形式与功率能力

　　封装形式直接影响散热能力、安装方式、体积成本。资料显示：

　　SO-8（如 VIPer12AS）封装：在欧洲输入电压（195-265 Vac）条件下大致可达 约 8 W 输出功率。

　　DIP-8（如 VIPer12ADIP）封装：同样条件下可达 约 13 W 输出功率。

　　若输入电压为宽范围（85-265 Vac），SO-8约为5 W、DIP-8约为8 W。

　　因此，在高功率、小尺寸、贴片工艺要求高的场景，可能选择 SO-8；若功率需求稍大、散热条件好，DIP‐8 是更安全的选择。

　　三、输入电压与应用场景匹配

　　VIPer12A 的一个特点是启动电路可直接从高压整流后电压启动，输入电压范围宽。其控制部分工作电压（VDD）从 9 V 到 38 V。

　　如果你的应用是全球通用电源（85–265 Vac），那么选型应按宽范围功率寄望；若只是欧洲电网（195–265 Vac）环境，可按更高功率能力估算。

　　四、拓扑结构与设计兼容性

　　VIPer12A支持多种拓扑（例如反激式、非隔离Buck或Buck-Boost）通过外围设计实现。

　　因此，在选型时需要确认你的电源方案：是否需要隔离（如反激式通常隔离）、是否为非隔离、输出电压大小、负载变化情况。若设计为小功率、非隔离且散热严格受限的场景，应确保选择的型号（例如 SO-8）对热量、效率、EMI配置足够。

　　五、散热、效率与环境条件

　　虽然芯片本身集成度高，但实际输出能力受到封装、散热条件、环境温度、外围元件布局影响。用户在选型时应查看典型功率能力只是估算值（例如 above 的 8W、13W），要根据板载散热面、风冷／无风、工作温度来 derate。应用说明中就指出，使用 VIPer12A-based 6 W 双输出方案时，效率约 75% － 80%。

　　所以在选型时，要为散热裕度、效率损耗、待机功耗等留出空间。

　　六、保护机制与安全规范

　　选型时还需考虑芯片提供的保护机制：包括过温保护 (OTP)、过流保护 (OCP)、欠压锁定 (UVLO)、自动打嗝模式等。

　　如果你的应用需符合某些能效或安规标准（待机功耗<1W、EMI Class B 等），就要选择确认为“-E”系列且设计参考其应用笔记。比如设计旅行适配器时，资料指出 using VIPer12A 可使待机功耗约 90 mW。 静态箭头

　　七、选型流程总结

　　基于以上几点，推荐一个选型流程：

　　定义你的电源规格：输入电压范围（85-265Vac 或 195-265Vac）、输出功率、输出电压、是否隔离、电路拓扑、安装工艺（贴片／插件）、散热条件。

　　选择封装：若贴片、体积小、负载功率较低，选 SO-8 (VIPer12AS-E)；若负载相对大、散热条件好，可选 DIP-8 (VIPer12ADIP-E)。

　　确认型号后缀：一般为 “-E” 标识工业等级 RoHS 兼容，应优先选择。

　　检查功率能力与裕度：根据封装在你输入电压条件下的典型输出能力（例如 SO-8 ~5–8W，DIP-8 ~8–13W）判断是否满足并留出裕度。

　　考虑散热、效率、EMI 设计：若空间限制或要求低待机功耗、EMI Class B，需要在PCB布局、变压器设计、滤波设计上配合，并可能降低输出功率预期。

　　验证保护及规范要求：确保芯片的保护机制、打嗝模式、待机性能及EMI水平能满足你的产品合规性需求。

　　最终确定型号并采购：例如 “VIPer12AS-E” 或 “VIPer12ADIP-E” 等。
