led封装

[ 浏览次数:约41次 ] 发布日期:2025-08-29

  什么是led封装

  LED封装是指将发光芯片进行封装的过程,其目的是保护芯片并确保光线能够有效透出。封装材料需要具备透光性和保护性,以防止芯片在空气中暴露或受到机械损伤。良好的封装工艺和材料可以提高LED的发光效率和散热性能,从而延长其使用寿命。

  LED封装的主要功能包括:提供机械保护,提高可靠性;加强散热,降低芯片结温,提高性能;进行光学控制,提高出光效率并优化光束分布;以及供电管理,包括交流/直流转换和电源控制等。封装方法、材料、结构和工艺的选择主要取决于芯片结构、光电/机械特性、具体应用和成本等因素。

  随着LED技术的发展,封装技术也经历了多个阶段,包括支架式(Lamp LED)、贴片式(SMD LED)和功率型LED(Power LED)等。不同封装形式适用于不同的应用场景和功率需求。例如,引脚式LED封装适用于低功率指示灯,而功率型LED封装则适用于需要高光通量和良好散热性能的应用。

  LED封装是LED制造过程中的关键环节,直接影响到LED的性能和寿命。通过不断优化封装技术和材料,可以进一步提升LED的发光效率和可靠性。


目录
分类
工作原理
作用
特点
应用
如何选型

  led封装的分类

  LED封装的分类方式多种多样,主要依据不同的应用场合、外形尺寸、散热方案和发光效果等因素。以下是几种常见的LED封装分类:

  Lamp-LED(引脚式LED):

  早期出现的直插LED,采用灌封形式封装。

  封装过程是先在LED成型模腔内注入液态环氧树脂,然后插入压焊好的LED支架,放入烘箱中让环氧树脂固化后,将LED从模腔中脱离出即成型。

  制造工艺相对简单、成本低,有着较高的市场占有率,适用于低功率指示灯

  SMD-LED(表面贴装LED):

  贴于线路板表面,适合SMT加工,可回流焊。

  解决了亮度、视角、平整度、可靠性、一致性等问题,采用更轻的PCB板和反射层材料。

  改进后去掉了直插LED较重的碳钢材料引脚,使显示反射层需要填充的环氧树脂更少,目的是缩小尺寸,降低重量。

  应用于各种显示灯、开关指示灯场合。

  Side-LED(侧发光LED):

  侧面发光封装,适用于LCD(液晶显示器)的背光光源。

  使用反射镜的设计,将表面发光的LED利用反射镜原理发出侧光,成功应用于大尺寸LCD背光模组上。

  散热效果较好,适用于需要均匀背光的应用。

  TOP-LED(顶部发光LED):

  比较常见的贴片式发光二极体。

  主要应用于多功能超薄手机和PDA中的背光和状态指示灯。

  结构紧凑,适用于小型设备的指示灯。

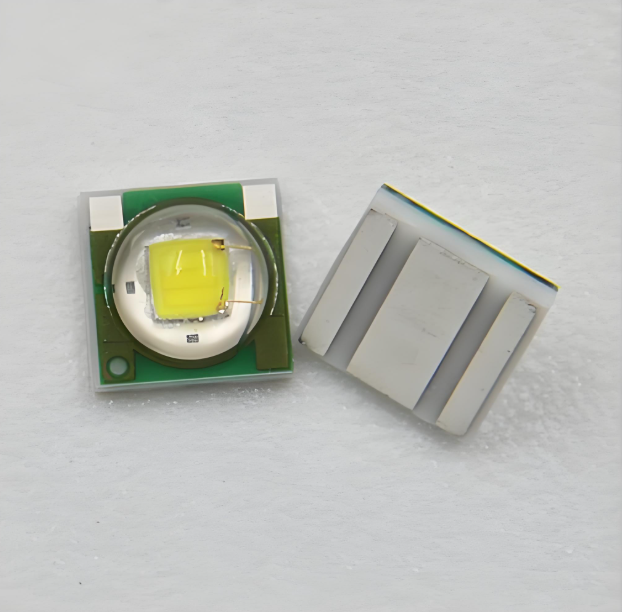

  High-Power-LED(高功率LED):

  为了获得高功率、高亮度的LED光源,厂商们在LED芯片及封装设计方面向大功率方向发展。

  能承受数W功率的LED封装已出现,如Norlux系列大功率LED的封装结构为六角形铝板作底座的多芯片组合。

  发光效率高,热阻低,在大电流下有较高的光输出功率,适用于需要高光通量和良好散热性能的应用。

  FlipChip-LED(覆晶LED):

  在PCB基本上制有复数个穿孔,每个穿孔处设有两个不同区域且互为开路的导电材质。

  有复数个未经封装的LED芯片放置于具有导电材质的一侧的每个穿孔处,利用锡球分别与基板表面上的导电材质连结。

  适用于需要高密度封装和良好散热性能的应用。

  草帽型LED:

  外观形状酷似于草帽或钢盔,工作电压一般2-3V,发光角度多数为120°。

  规格直径有3MM和5MM,有各种颜色、七彩、全彩等。

  功率不是很大,适用于广告LED、显示板LED等。

  圆头型LED:

  较为常见的普通LED,胶体一般有透明和非透明两种。

  功率较低,广泛应用于日常生活中的各种指示灯和显示灯。

  内凹型LED:

  胶体中间会凹陷下去一点,类似漏斗形状。

  光色均匀,一致性较好,广泛应用于各种灯饰品等。

  塔型LED:

  类似于塔的形状,底部比顶部面积大,顶部较尖。

  适用于各种指示灯应用场合,如各类开关指示、仪器仪表显示灯等。

  方型LED:

  形状类似于方型,采用环氧树脂封装而成。

  有透明和雾面两种,适用于显示灯、开关指示灯场合。

  食人鱼LED:

  正方形且有4个引脚的发光管,只需接上正负两个引脚就可以使LED点亮。

  发光角度和强度较高,电流较大,功率稍高,散热效果较好。

  广泛应用于各类照明,特别是车辆转向灯、刹车灯等。

  SMD型LED:

  贴片型,有正面发光和侧面发光两种。

  较小封装的有0201、0402、0603等,大功率的有2835、3014、3528等。

  经常用于COB光源,适用于各种照明应用。

  小蝴蝶型LED:

  多数是金属支架,有一字型和其他形状。

  规格有2mm、3mm等,封装较小,广泛应用于键盘、按钮的背光显示,各种照明、交通信号灯等。

  这些封装形式各有特点,适用于不同的应用场景和功率需求。通过不断优化封装技术和材料,可以进一步提升LED的发光效率和可靠性。



  led封装的工作原理

  LED封装的工作原理涉及到将发光芯片(即LED芯片)封装在一个保护结构中,以确保其在实际应用中的可靠性和性能。封装不仅需要保护芯片免受物理损伤和环境影响,还需要有效地散热和优化光输出。以下是LED封装工作原理的详细解释:

  机械保护:LED芯片非常脆弱,容易受到机械应力和环境因素(如湿度、灰尘等)的影响。封装的主要功能之一就是提供机械保护,确保芯片在运输和使用过程中不会损坏。封装材料通常具有良好的机械强度和耐环境性,能够有效保护芯片。

  散热管理:LED芯片在工作时会产生大量的热量。如果热量不能及时散出,会导致芯片温度升高,进而影响其发光效率和寿命。因此,封装设计必须考虑散热问题。封装材料和结构需要具有良好的热导率,能够迅速将热量从芯片传导到外部散热器或环境中。常见的散热材料包括金属(如铝、铜)、陶瓷(如氮化铝、碳化硅)等。

  光学控制:LED封装还需要优化光输出,提高出光效率和光束分布。封装材料通常具有高透光率,能够有效地将芯片发出的光传递出去。此外,封装结构设计也需要考虑光的折射、反射等光学效应,以优化光束的形状和方向。例如,通过使用透镜或反射杯,可以将光线集中到特定区域,提高照明效果。

  电气连接:LED芯片需要通过电气连接与外部电路相连。封装过程中,通常会使用金属引线或焊点将芯片的电极与外部电路连接起来。这些电气连接需要具有良好的导电性和可靠性,以确保芯片能够正常工作。封装材料和工艺的选择对电气连接的可靠性有很大影响。

  封装材料:封装材料的选择对LED的性能和寿命至关重要。常见的封装材料包括环氧树脂、硅胶、玻璃等。这些材料不仅需要具有良好的透光性和机械强度,还需要具有良好的热稳定性和化学稳定性。例如,硅胶具有良好的透光性和耐高温性,常用于大功率LED的封装。

  封装工艺:LED封装的工艺流程包括芯片固定、电气连接、封装材料填充、固化等步骤。每一步都需要精确控制,以确保封装的可靠性和性能。例如,芯片固定过程中需要使用高精度的设备将芯片准确放置在封装基板上;电气连接过程中需要确保引线或焊点的可靠性和稳定性;封装材料填充过程中需要避免气泡和杂质的产生,以确保光输出的均匀性和稳定性。

  LED封装的工作原理涉及到机械保护、散热管理、光学控制、电气连接等多个方面。通过合理选择封装材料和工艺,可以有效提高LED的性能和寿命,满足不同应用场景的需求。随着技术的不断进步,LED封装技术也在不断发展,为LED的应用提供了更多的可能性。



  led封装的作用

  LED封装是指将LED芯片通过一定的工艺和材料封装起来,以提供芯片足够的保护,防止其在空气中长期暴露或受到机械损伤而失效。LED封装的作用主要体现在以下几个方面:

  机械保护:封装可以有效地保护LED芯片免受外界环境的影响,如灰尘、湿气、机械振动等。这些外界因素可能会导致芯片性能下降甚至失效,因此,良好的封装能够显著提高LED的可靠性和寿命。

  散热管理:LED在工作过程中会产生热量,如果不能及时有效地散热,会导致芯片温度升高,进而影响其发光效率和寿命。封装设计中通常会采用散热材料和结构,如金属基板、散热片等,以降低封装热阻,提高散热效果,从而保持芯片在较低温度下工作,提高性能和寿命。

  光学控制:封装设计还涉及到光学控制,即如何有效地将芯片发出的光提取出来,并优化光束的分布。这包括选择合适的封装材料(如透明或半透明的环氧树脂、硅胶等)和设计合理的光学结构(如透镜、反射杯等),以提高出光效率和光束质量,满足不同应用场景的需求。

  供电管理:LED封装还需要考虑供电管理,包括交流/直流转变以及电源控制等。对于某些特殊应用,如需要恒流驱动的LED,封装内可能会集成驱动电路,以简化外部电路设计,提高系统的稳定性和可靠性。

  光色调节:对于白光LED,封装过程中还需要通过混合不同颜色的光或使用荧光粉来实现白光的生成。常见的方法包括蓝光LED结合黄色荧光粉、RGB三色LED混合、紫外LED结合多色荧光粉等。这些方法都需要在封装环节中精确控制,以确保光色的一致性和稳定性。

  环境适应性:封装材料和结构的选择还需要考虑LED在不同环境下的适应性,如高温、低温、高湿度等。良好的封装能够确保LED在各种恶劣环境下仍能正常工作,满足不同应用场景的需求。

  LED封装不仅是对芯片的简单保护,更是一个涉及机械、热学、光学、电学等多方面的综合技术。封装设计和工艺的选择直接影响到LED的性能、寿命和成本,因此,LED封装技术的研究和发展对于推动LED产业的进步具有重要意义。随着LED应用领域的不断扩展,对封装技术的要求也越来越高,未来的研究将更加注重提高封装的可靠性、散热性能和光学效率,以满足市场对高性能LED产品的需求。



  led封装的特点

  LED封装是指将LED芯片通过一定的工艺和技术封装起来,以保护芯片、提高性能、便于安装和使用的过程。LED封装的特点主要体现在以下几个方面:

  高透光性和高折射率:LED封装胶具有高透光性和高折射率,能够有效增加LED的光通量。这意味着封装后的LED能够更高效地发出光线,提高光效。封装胶的透明度和折射率对于光线的传播至关重要,能够减少光损失,提高光的利用率。

  良好的热管理能力:LED在工作过程中会产生热量,良好的热管理能力是确保LED长寿命和稳定性能的关键。封装设计通常会考虑散热路径和材料的选择,以确保热量能够有效地从芯片传导出去。例如,SMD(表面贴装技术)封装因其小巧的尺寸和易于集成的特点,成为室内照明的常见选择,而COB(芯片级封装)则因其高密度的芯片排列和优异的防护性能,适用于制造高分辨率和高亮度的显示屏

  多样化的封装形式:LED封装形式多种多样,包括草帽型、圆头型、内凹型、塔型、方型、食人鱼型、SMD型和小蝴蝶型等。每种封装形式都有其独特的特点和应用场景。例如,草帽型LED适用于广告显示板,SMD型LED则广泛应用于家居照明和植物灯等。

  优异的机械性能和电性能:封装后的LED具有优异的机械性能和电性能。封装胶固化后,收宿率小,耐湿性佳,具有很好的光泽和硬度。这些特性使得LED在各种环境条件下都能保持稳定的性能。此外,封装的防潮等级直接影响到LED在潮湿环境中的可靠性和耐久性。

  易于集成和安装:LED封装设计通常会考虑其在电路板上的集成和安装便利性。例如,SMD封装的LED可以直接贴装在电路板上,减少了焊接工序,提高了生产效率。这种封装形式还使得LED可以更紧密地排列在一起,适用于高密度的照明和显示应用。

  耐久性和可靠性:LED封装需要经过一系列的可靠性测试,包括耐久性测试、高温高湿储存测试、温度循环测试等,以验证其在长期使用中的可靠性。这些测试结果,连同LED的光电参数,如光强、波长和电压等,都是选择合适封装时不可忽视的重要信息。

  环保和节能:LED封装材料通常具有无腐蚀、无低分子副产物等优点,符合环保要求。同时,LED本身具有高效能、低能耗的特点,封装后的LED在使用过程中能够实现节能效果。

  LED封装的特点主要体现在高透光性、良好的热管理能力、多样化的封装形式、优异的机械和电性能、易于集成和安装、耐久性和可靠性以及环保和节能等方面。这些特点使得LED封装在照明、显示、汽车照明等多个领域中发挥出其最大的潜力。



  led封装的应用

  LED封装技术在现代照明和显示领域中扮演着至关重要的角色。LED封装不仅是将LED芯片封装在特定的材料中,以保护芯片并实现其功能,还涉及到提高LED的性能、可靠性和寿命。LED封装的应用范围广泛,涵盖了从普通照明到高端显示技术的多个领域。

  首先,在照明领域,LED封装技术的应用非常广泛。LED灯因其高效、节能、寿命长等优点,已经逐渐取代了传统的白炽灯和荧光灯。LED封装技术通过使用不同的封装材料和工艺,可以提高LED灯的光效和散热性能,从而延长其使用寿命。例如,使用有机硅树脂作为封装材料,可以提高LED灯的耐热性和抗紫外线能力,使其在高温和恶劣环境下仍能保持良好的性能。

  其次,在显示技术领域,LED封装技术同样发挥着重要作用。LED显示屏广泛应用于户外广告、体育场馆、舞台背景等场合。LED封装技术通过优化芯片排列和封装结构,可以提高显示屏的分辨率和色彩饱和度,使其在各种环境下都能呈现出清晰、鲜艳的画面。此外,LED封装技术还应用于微型LED显示技术,这种技术具有更高的分辨率和更低的功耗,有望在未来取代现有的液晶显示技术。

  除了照明和显示领域,LED封装技术还在汽车照明、医疗设备、通信设备等领域有着广泛的应用。在汽车照明领域,LED封装技术可以提高车灯的亮度和可靠性,使其在各种天气条件下都能提供良好的照明效果。在医疗设备领域,LED封装技术可以实现高精度的光输出控制,满足医疗设备对光源的特殊要求。在通信设备领域,LED封装技术可以实现高速的数据传输,满足现代通信技术对速度和稳定性的要求。

  LED封装技术在现代科技中发挥着不可或缺的作用。随着科技的不断进步,LED封装技术也将不断创新和发展,为各个领域带来更多的可能性和机遇。未来,LED封装技术将继续朝着高效、节能、环保的方向发展,为人类创造更加美好的生活。



  led封装如何选型

  LED封装选型是一个复杂且多方面考虑的过程,涉及到LED的应用场景、性能要求、成本控制等多个因素。以下是详细的LED封装选型指南,包括常见的封装类型及其特点。

  1. 确定应用需求

  在选择LED封装之前,首先需要明确应用需求。这包括但不限于以下几个方面:

  颜色与照度:根据应用场景选择合适的颜色和照度。例如,室内照明通常选择白光LED,而户外广告牌可能需要多种颜色的LED。

  功率需求:根据所需的光通量选择合适的功率。例如,普通室内照明可能选择小功率LED,而户外大功率照明则需要选择大功率LED。

  工作环境:考虑LED的工作环境,如温度、湿度、机械振动等。例如,户外应用需要选择耐候性好的LED封装。

  2. 选择封装尺寸

  封装尺寸的选择直接影响到LED的性能和应用。常见的封装尺寸包括:

  3mm和5mm引脚式LED(Lamp LED):适用于低功率、低电流的应用,如指示灯、仪表显示等。

  贴片式LED(SMD LED):适用于自动化生产和高密度电路板,如手机背光、显示屏等。常见的SMD LED尺寸有0603、0805、1210、5060、1010等。

  大功率LED(Power LED):适用于高功率照明应用,如路灯、投光灯等。常见的大功率LED封装有Cree XP-G、Lumileds LUXEON等。

  3. 确定发光方向

  根据应用需求选择顶发光或侧发光的LED封装:

  顶发光LED(Top LED):适用于需要集中光束的应用,如手机闪光灯、PDA背光等。

  侧发光LED(Side LED):适用于需要均匀散射光的应用,如LCD背光、汽车仪表盘等。

  4. 评估电气参数

  电气参数是选择LED封装的重要依据,主要包括:

  正向电流(IF):LED正常工作时的电流。选择时需确保工作电流不超过LED的最大额定电流。

  正向电压(VF):LED正常工作时的电压。选择时需考虑电源电压和驱动电路的设计。

  反向电压和反向电流:LED在反向电压下的电流。选择时需确保反向电压不超过LED的最大额定值,以避免损坏。

  温度与电流的关系:LED的发光效率和寿命受温度影响较大,选择时需考虑工作环境的温度范围。

  5. 对比成本

  成本是选择LED封装时不可忽视的因素。在满足性能要求的前提下,选择性价比高的封装类型。例如,对于低功率应用,可以选择成本较低的引脚式LED;对于高功率应用,可以选择性能更优但成本较高的大功率LED。

  6. 考虑贴片便利性

  对于自动化生产线,选择易于贴片的封装类型可以提高生产效率。例如,SMD LED由于其轻便、小型化的特点,非常适合自动化贴片生产。

  7. 考虑最小包装规格

  根据生产需求选择合适的包装规格。例如,对于大批量生产,可以选择最小包装规格以减少库存和运输成本。

  8. 常见LED封装型号

  引脚式LED(Lamp LED):3mm、5mm等。

  贴片式LED(SMD LED):0603、0805、1210、5060、1010等。

  大功率LED(Power LED):Cree XP-G、Lumileds LUXEON、 Nichia NSCW300等。

  平面式封装(Flat LED):LED数码管、LED点阵等。

  食人鱼形LED:Piranha LED等。

  结论

  LED封装选型是一个综合考虑多个因素的过程。通过明确应用需求、选择合适的封装尺寸、确定发光方向、评估电气参数、对比成本、考虑贴片便利性和最小包装规格,可以选出最适合的LED封装类型。希望以上指南能帮助您在LED封装选型过程中做出明智的决策。
