什么是irf630
IRF630是一种N沟道功率MOSFET(金属氧化物半导体场效应晶体管),广泛应用于各种电子设备中。它由国际整流器公司(International Rectifier,现已被英飞凌收购)生产,采用先进的HEXFET技术制造,具有极低的导通阻抗和快速的转换速率,使其在高效能和可靠性方面表现出色。
IRF630的主要参数包括:最大漏源电压(Vdss)为200V,最大连续漏极电流(Id)为9A,导通电阻(Rds(on))为300mΩ(典型值),最大功耗为100W。这些参数使其适用于多种应用场景,如电源开关、电机控制和灯光控制等。

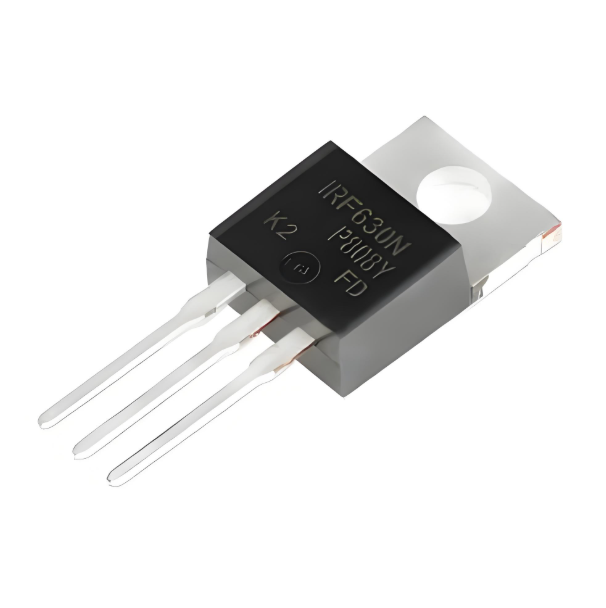

该器件采用TO-220封装,具有良好的散热性能和较低的热阻,适合于功耗在50W左右的工商业应用。此外,IRF630还提供D2Pak和TO-262封装选项,分别适用于贴片安装和通孔安装,以满足不同设计需求。
IRF630的工作温度范围为-55℃至175℃,能够在极端环境下稳定工作。其快速开关速度和低开关损耗特性,使其在高频开关应用中表现出色,能够有效提高系统的效率和可靠性。
IRF630是一款高性能、高可靠性的N沟道功率MOSFET,适用于多种功率管理和控制应用,是电子工程师在设计高效能电源和控制系统时的理想选择。

irf630的分类
IRF630是一种N沟道功率MOSFET(金属氧化物半导体场效应晶体管),广泛应用于各种电力电子设备中。它属于HEXFET系列,由国际整流器公司(International Rectifier,现已被英飞凌收购)生产。IRF630以其高性能、高可靠性和广泛的应用范围而著称。
从结构上来看,IRF630是一种垂直沟道MOSFET。它的基本结构包括栅极(Gate)、漏极(Drain)和源极(Source)。当栅极和源极之间施加正向电压时,MOSFET导通,电流可以从漏极流向源极。当栅极电压低于阈值电压时,MOSFET关断,阻止电流通过。这种结构使得IRF630具有快速的开关速度和低开关损耗,非常适合高频应用。
从电气参数来看,IRF630的最大漏源电压(Vds)为200V,最大漏极电流(Id)为9.2A,最大功耗为100W。这些参数表明IRF630能够在高电压和高电流条件下稳定工作,适用于各种功率转换和控制应用。此外,IRF630的导通电阻(Rds(on))为0.4Ω,这使得它在导通状态下具有较低的功率损耗,提高了整体效率。
IRF630采用TO-220封装,这是一种常见的通孔安装封装形式。TO-220封装具有良好的散热性能和较低的热阻,使得IRF630能够在较高的环境温度下工作。此外,IRF630还提供D2Pak和TO-262封装选项,以满足不同应用的需求。D2Pak封装适用于表面贴装安装,而TO-262封装则适用于较低端的应用。
在应用方面,IRF630广泛应用于电源开关、电机控制、灯光控制等领域。在电源开关应用中,IRF630可以实现高效的电源开关控制,适用于开关电源和直流-直流转换器等设备。在电机控制应用中,IRF630能够承受高电流,适合用于电机驱动电路中。在灯光控制应用中,IRF630能够承受高电压,适用于各种灯光控制电路。
IRF630是一种高性能、高可靠性的N沟道功率MOSFET,具有快速的开关速度、低开关损耗和广泛的适用范围。其先进的制造工艺和多种封装选项使其成为电力电子设计的理想选择。无论是电源开关、电机控制还是灯光控制,IRF630都能提供卓越的性能和可靠性。
irf630的工作原理
IRF630是一种N沟道MOSFET(金属氧化物半导体场效应晶体管),其工作原理基于场效应控制,通过栅极电压来控制源极和漏极之间的电流。MOSFET的基本结构包括三个端子:栅极(Gate)、漏极(Drain)和源极(Source)。IRF630的工作原理可以分为以下几个方面:
基本结构:
栅极(G):控制端,通过施加电压来控制MOSFET的导通和截止。
漏极(D):电流流出的一端。
源极(S):电流流入的一端。
工作模式:
截止区(Cut-off Region):当栅极电压 ( V_{GS} ) 低于阈值电压 ( V_{th} ) 时,MOSFET处于截止状态,源极和漏极之间的通道不导电,几乎没有电流流过。
饱和区(Saturation Region):当 ( V_{GS} ) 大于 ( V_{th} ) 且 ( V_{DS} ) 大于 ( V_{GS} - V_{th} ) 时,MOSFET进入饱和区,此时漏极电流 ( I_D ) 主要由 ( V_{GS} ) 决定,几乎不受 ( V_{DS} ) 的影响。
线性区(Linear Region):当 ( V_{GS} ) 大于 ( V_{th} ) 且 ( V_{DS} ) 小于 ( V_{GS} - V_{th} ) 时,MOSFET处于线性区,此时 ( I_D ) 与 ( V_{DS} ) 成线性关系。
导通与截止:
当栅极电压 ( V_{GS} ) 低于阈值电压 ( V_{th} ) 时,MOSFET的沟道不形成,源极和漏极之间不导电,MOSFET处于截止状态。
当 ( V_{GS} ) 高于 ( V_{th} ) 时,栅极和源极之间的电压差形成电场,使源极和漏极之间的半导体材料形成导电沟道,MOSFET导通,电流可以从漏极流向源极。
快速开关特性:
IRF630具有快速开关速度,这是因为其导通电阻小,开关时的能量损耗也很小。快速开关特性使其在高频应用中表现出色,如开关电源和电机控制电路中。
低开关损耗:
由于IRF630的导通电阻小,开关时的能量损耗也很小,这使得它在高频开关应用中具有高效率。
应用:
电源开关:IRF630可用于开关电源中,实现电源的开关控制。
电机控制:IRF630能够承受高电流,适合用于电机控制电路中。
灯光控制:IRF630能够承受高电压,适合用于灯光控制电路中。
IRF630的工作原理基于栅极电压控制源极和漏极之间的导电状态,通过调节栅极电压,可以实现对电流的精确控制。其快速开关速度和低开关损耗使其在各种电力电子应用中表现出色。
irf630的作用
IRF630是一种N沟道增强型功率MOSFET(金属氧化物半导体场效应晶体管),广泛应用于各种电力电子设备中。它的主要作用是作为开关元件,用于控制电路中的电流流动。IRF630具有许多优异的特性,使其在多个领域中得到了广泛应用。
IRF630具有极低的导通电阻(RDS(on)),这使得它在导通状态下能够以非常低的损耗传输电流。低导通电阻不仅提高了电路的效率,还减少了发热,延长了器件的使用寿命。具体来说,IRF630的最大导通电阻为300mΩ,这在同类产品中是一个非常低的数值。
IRF630具有快速的开关速度。这意味着它能够在极短的时间内从导通状态切换到截止状态,反之亦然。快速的开关速度对于高频应用尤为重要,因为它可以减少开关损耗,提高系统的整体效率。IRF630的快速开关特性使其非常适合用于开关电源、电机控制和灯光控制等应用。
IRF630还具有较高的耐压能力。其最大漏源电压(VDS)为200V,这意味着它可以在高电压环境下稳定工作。这一特性使得IRF630在需要高电压控制的应用中表现出色,例如高压电源和工业控制系统。
IRF630具有较高的电流承载能力。其最大连续漏极电流(ID)为9.2A,最大脉冲漏极电流(IDM)可达37A。这意味着IRF630能够在短时间内承受非常大的电流冲击,适用于需要瞬时大电流的应用,如电机启动和短路保护。
IRF630还具有良好的热性能。其封装形式(如TO-220、D2Pak和TO-262)具有较低的热阻,有助于有效地散热。这使得IRF630在高功率应用中能够保持较低的温度,从而提高系统的可靠性和稳定性。
在实际应用中,IRF630常用于开关电源、电机驱动、灯光控制和电源管理等电路中。例如,在开关电源中,IRF630可以用作主开关管,通过高速开关来实现高效的电源转换。在电机驱动电路中,IRF630可以用作功率放大器,通过控制电流来驱动电机。在灯光控制电路中,IRF630可以用作开关元件,通过控制电流来调节灯光的亮度。
IRF630作为一种高性能的功率MOSFET,凭借其低导通电阻、快速开关速度、高耐压能力和良好的热性能,成为了许多电力电子应用中的理想选择。无论是开关电源、电机驱动还是灯光控制,IRF630都能提供稳定、高效和可靠的性能。
irf630的特点
IRF630是一款由英飞凌(Infineon)生产的N沟道功率MOSFET,属于HEXFET®系列。这款芯片以其高性能和高可靠性在各种电力电子应用中广泛使用,如电源转换、电机驱动和开关电源等。以下是IRF630的主要特点和技术参数。
首先,IRF630具有极低的导通电阻(RDS(on)),在10V栅源电压(VGS)下,其典型导通电阻为0.30Ω。这一特性使得IRF630在导通状态下具有较低的功耗,从而提高了整体电路的效率。低导通电阻还意味着在处理大电流时,芯片的温升较低,有助于提高系统的稳定性和可靠性。
其次,IRF630的最大漏极电流(ID)在25°C时为9.3A,在100°C时降为6.5A。这表明IRF630能够在高温环境下保持较高的电流传输能力,适用于各种高功率应用。此外,其最大脉冲漏极电流(IDM)可达37A,适合处理瞬时大电流负载。
IRF630的最大漏极-源极电压(VDS)为200V,这使其适用于需要高电压工作的电路中,如开关电源和电机驱动。其功耗(PD)在25°C时为82W,并且线性热降额系数为0.5 W/°C,这意味着随着温度升高,器件的功耗将以这个比例减少,从而确保在高温环境下的安全运行。
IRF630的栅源电压(VGS)允许的范围为±20V,确保了良好的控制能力和稳定性。其安全工作区域(SOA)包括单脉冲雪崩能量(EAS)94mJ和重复雪崩能量(EAR)8.2mJ,表明该器件可以承受一定的过载条件而不损坏。
IRF630的di/dt特性(峰值二极管恢复di/dt为8.1 V/ns)体现了其快速开关性能,适合高速应用。其工作温度范围为-55至+175°C,可适应广泛的环境条件。此外,IRF630提供多种封装选项,如D2Pak(IRF630NSPbF、IRF630NLPbF)、TO-220AB(IRF630NPbF)和TO-262(IRF630NLPbF),以满足不同应用的需求。
IRF630采用第五代HEXFET®技术,具备低导通电阻、快速开关、完全雪崩额定、易于并联和驱动简单等优点。这些特性使得IRF630成为许多电力电子设计的理想选择。设计者可以根据实际需求选择合适的封装形式,并注意遵循绝对最大额定值,以确保器件的长期稳定运行。
IRF630是一款高性能、高可靠性的功率MOSFET,其优秀的电气特性和广泛的工作温度范围使其在各种电力电子应用中表现出色。无论是电源转换、电机驱动还是开关电源,IRF630都能提供卓越的性能和可靠性。
irf630的应用
IRF630是一款高性能的N型金属氧化物半导体场效应管(MOSFET),其卓越的电气特性和广泛的工作温度范围使其成为许多电力电子设计的理想选择。这款芯片由英飞凌(Infineon)生产,属于HEXFET®系列,具有低导通电阻、快速开关速度和高耐压等特点。以下是IRF630在不同领域的应用及其优势。
1. 开关电源
在开关电源中,IRF630被广泛用作主要开关元件。其低导通电阻和高开关速度使其在高频率操作中表现出色,提高了电源的整体效率。开关电源需要在高频下工作以减小体积和重量,而IRF630的快速开关特性正好满足这一需求。此外,其高耐压能力(200V)确保了在高压应用中的可靠性,使其成为开关电源设计中的首选。
2. 电机驱动
在电机控制电路中,IRF630被用作驱动电路的核心元件。其高电流处理能力(9.3A)和稳健的热性能确保了电机驱动系统的稳定性和可靠性。电机驱动需要精确控制电流以实现调速和定位,IRF630的快速开关速度和低导通电阻使其能够高效地控制电流,提高电机的响应速度和精度。此外,其宽广的工作温度范围(-55°C至175°C)使其能够在各种环境条件下稳定运行,适用于工业自动化和控制系统中的电机驱动。
3. 不间断电源(UPS)
在不间断电源(UPS)系统中,IRF630被用来控制电池的充放电过程。其高效率和高可靠性确保了UPS在电力中断时能够稳定地供电。UPS系统需要在短时间内提供大电流以维持设备的正常运行,IRF630的高电流处理能力和快速响应速度使其能够满足这一需求。此外,其低导通电阻减少了能量损耗,提高了UPS系统的整体效率。
4. 光伏逆变器
在太阳能光伏逆变器中,IRF630用于将直流电转换为交流电。其高效能和耐用性使其成为此类应用的理想选择。光伏逆变器需要在宽广的输入电压范围内工作,IRF630的高耐压能力确保了其在不同输入电压下的可靠性。此外,其低导通电阻和快速开关速度提高了逆变器的转换效率,减少了能量损耗。
5. 电源放大器
在电源放大器中,IRF630的高压和高电流能力使其表现出色。电源放大器需要在高功率下工作,IRF630的高电流处理能力和低导通电阻确保了其在高功率应用中的稳定性和效率。此外,其快速开关速度和宽广的工作温度范围使其能够在各种环境条件下稳定运行,适用于音频放大器和其他类放大器应用。
6. LED驱动
在LED照明应用中,IRF630的低导通电阻确保了驱动电流的高效利用。LED驱动需要精确控制电流以实现亮度调节和颜色控制,IRF630的快速开关速度和低导通电阻使其能够高效地控制电流,提高LED照明系统的响应速度和精度。此外,其高耐压能力和宽广的工作温度范围使其能够在各种环境条件下稳定运行,适用于高功率LED驱动应用。
IRF630凭借其卓越的电气参数和广泛的应用场景,成为各类高效能电子电路中的重要元件。在选择和应用此型号时,需根据具体电路要求,充分考虑其参数特点和应用优势,以实现最佳的电路性能。
irf630如何选型
IRF630是一种N沟道MOSFET晶体管,广泛应用于电源开关、电机控制和灯光控制等电路中。其主要特点包括高电压承受能力(200V)、大电流承载能力(9.2A)、快速开关速度和低开关损耗。本文将详细介绍IRF630的选型方法,包括其基本参数、封装形式、应用领域和替代型号。
1. 基本参数
IRF630的基本参数如下:
Vds最大电压:200V
Id最大电流:9.2A
功率:150W
导通电阻:400mΩ(最大)
栅极电荷:23.3nC(典型值)
封装形式:TO-220
这些参数是选择IRF630时需要重点关注的指标。特别是电压和电流参数,必须确保电路的工作条件不超过这些极限值,以保证器件的安全和稳定运行。
2. 封装形式
IRF630的封装形式为TO-220,这是一种常见的通孔安装封装,具有良好的散热性能。TO-220封装的尺寸和引脚排列如下:
长度:10.41mm
宽度:4.7mm
高度:9.01mm
引脚数:3
在设计PCB板时,需要确保有足够的空间来安装TO-220封装的IRF630,并且要考虑到散热问题,可能需要加装散热片或使用散热膏。
3. 应用领域
IRF630广泛应用于以下领域:
电源开关:用于开关电源中,实现电源的开关控制。
电机控制:能够承受高电流,适合用于电机控制电路中。
灯光控制:能够承受高电压,适合用于灯光控制电路中。
在选择IRF630时,需要根据具体的应用场景来确定其工作条件,例如电压、电流和频率等参数。
4. 替代型号
在某些情况下,可能需要寻找IRF630的替代型号。以下是一些常见的替代型号:
FHP630A:这是由国内飞虹半导体生产的N沟道增强型高压功率MOS场效应管,具有与IRF630相似的参数,包括9A的电流和200V的电压。FHP630A的导通电阻为0.4mΩ(最大),具有低电荷、低反向传输电容和快速开关速度的特点。
IRF630PBF:这是IRF630的一个变种,具有相同的电压和电流参数,但导通电阻为400mΩ(最大)。IRF630PBF的封装形式也是TO-220。
在选择替代型号时,需要确保其参数与IRF630相匹配,特别是电压、电流和导通电阻等关键参数。
5. 设计流程
选择IRF630的设计流程如下:
确定电路参数:根据具体应用要求,确定电路的工作电压、电流、频率等参数。
选择适合的IRF630晶体管:根据电路参数,选择适合的IRF630晶体管,确保其能够承受电路的工作电压、电流等参数。
设计电路:根据电路参数和选定的IRF630晶体管,设计电路图,包括输电线路、滤波电路、保护电路等。
仿真验证:使用仿真软件验证电路的性能,包括电压波形、电流波形等,确保电路的稳定性和可靠性。
PCB设计:根据电路图设计PCB板,确保电路布局合理、线路短、电容器、电感等元器件布置合理。
生产制造:选用优质材料进行生产制造,确保产品质量。
6. 安装要点
在使用IRF630进行开发时,需要注意以下几个安装要点:
确保电路与IRF630晶体管的电气参数匹配,特别是电压和电流。
检查IRF630晶体管的引脚是否正确插入PCB板中的孔中,避免引脚错位或弯曲。
确保IRF630晶体管与PCB板的接触良好,使用烙铁焊接,焊接时间不宜过长,以免损坏晶体管。
在焊接IRF630晶体管时,应注意防静电干扰,避免损坏晶体管。
安装IRF630晶体管时,应注意散热,避免晶体管过热导致损坏。
结论
IRF630是一种高性能的N沟道MOSFET晶体管,适用于多种电源管理和控制应用。在选择IRF630时,需要根据具体的应用需求来确定其工作条件,并确保其参数与电路要求相匹配。通过合理的选型和设计,可以充分发挥IRF630的优势,实现高效、稳定的电路性能。
