irf540n的分类

　　IRF540N是一款N沟道功率MOSFET，属于金属氧化物半导体场效应晶体管（MOSFET）的一种。MOSFET是场效应晶体管（FET）的一个重要分支，广泛应用于各种电子设备和电路中。根据其结构和工作原理，IRF540N可以归类为以下几个方面：

　　N沟道MOSFET：

　　沟道类型：IRF540N属于N沟道MOSFET。N沟道MOSFET的特点是其沟道由N型半导体材料构成，电子作为主要载流子。与P沟道MOSFET相比，N沟道MOSFET通常具有更高的电子迁移率，因此在相同的尺寸下，N沟道MOSFET的导通电阻更低，效率更高。

　　增强型：IRF540N是增强型MOSFET，这意味着当栅极-源极电压（VGS）大于一定阈值电压（Vth）时，MOSFET才会导通。这种类型的MOSFET在栅极电压为零时处于关闭状态，因此在电路设计中更容易实现安全操作。

　　功率MOSFET：

　　功率等级：IRF540N是一款功率MOSFET，适用于需要高效能电源管理的应用。功率MOSFET通常用于处理大电流和高电压，广泛应用于电源开关、变频器、电机驱动等大电流开关电路中。

　　导通电阻：IRF540N的导通电阻（Rds(on)）非常低，在VGS为10V时仅为0.040欧姆。低导通电阻意味着在导通状态下，MOSFET对电流流动的阻碍很小，能够有效降低功耗，提高系统的整体效率。

　　封装形式：

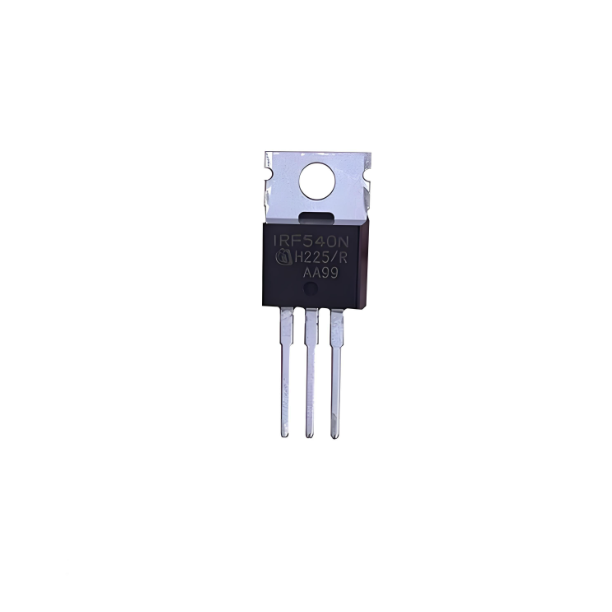

　　TO-220AB封装：IRF540N采用标准的TO-220AB封装，这是一种常见的功率半导体器件封装形式。TO-220AB封装提供了良好的散热性能，适合在各种电子设备中使用。封装形式的选择对于器件的散热和安装方式有重要影响。

　　应用领域：

　　电源管理：IRF540N广泛应用于电源管理领域，包括开关电源、DC-DC转换器、逆变器等。其低导通电阻和高效能特性使其成为这些应用的理想选择。

　　电机驱动：在电机驱动应用中，IRF540N可以用于控制电机的启动、停止和速度调节。其高电流处理能力和快速开关特性有助于实现精确的电机控制。

　　负载开关：IRF540N还可以用于负载开关应用，通过控制负载的通断来实现电源管理。其低导通电阻和高可靠性使其在这些应用中表现出色。

　　仿真模型：

　　PSPICE和SABER模型：IRF540N支持PSPICE和SABER两种仿真模型，这使得设计工程师可以在电路设计过程中进行精确的温度补偿模拟，从而优化电路性能。仿真模型的提供有助于设计者在实际应用中更好地理解和评估IRF540N的性能。

　　IRF540N是一款高性能的N沟道功率MOSFET，具有低导通电阻、高电流处理能力、良好的散热性能和广泛的应用领域。其分类和特点使其成为高效能电源管理和大电流开关电路中的理想选择。

　　irf540n的工作原理

　　IRF540N是一种N沟道增强型功率MOSFET（金属氧化物半导体场效应晶体管），广泛应用于电源管理、电机控制和高速开关等电子电路中。其工作原理基于场效应原理，通过控制栅极电压来调节漏极和源极之间的电流。

　　基本结构

　　IRF540N由三个主要端子组成：源极（Source）、漏极（Drain）和栅极（Gate）。此外，还有一个衬底（Substrate），通常与源极连接。源极和漏极是两个金属电极，栅极则是控制电流流动的开关。栅极与源极之间的电压（Vgs）决定了MOSFET的导通状态。

　　工作原理详解

　　栅极控制：当栅极相对于源极施加一个正电压时，会在栅极和源极之间形成一个电场，这个电场会在源极和漏极之间形成一个导电沟道。这个沟道的形成使得电流可以从源极流向漏极。栅极电压越高，导电沟道越宽，导通电阻越低，电流越大。

　　电流方向：在IRF540N中，电流只能从源极流向漏极，这是因为它是一个N沟道MOSFET。如果需要反向导通，则需要使用P沟道MOSFET。N沟道MOSFET的特点是导通时电阻较低，效率较高。

　　驱动方式：IRF540N的驱动方式通常是高电平驱动，即当栅极电压高于源极电压时，MOSFET导通；当栅极电压低于源极电压时，MOSFET截止。栅极电压的阈值通常在2V到4V之间，但为了确保完全导通，通常需要施加更高的电压，如10V。

　　电压和电流规格：IRF540N的最大漏源电压（Vds）为100V，最大漏极电流（Id）为33A。这意味着它适用于高压和大电流的电路。其导通电阻（Rds(on)）在10V栅极电压下约为30mΩ，这使得它在导通时的功率损耗较低，提高了电路的效率。

　　应用场景

　　IRF540N因其高性价比和良好的性能，在以下场景中广泛应用：

　　电源电路：如开关电源、逆变器等。IRF540N的高开关速度和低导通电阻使其在这些应用中表现出色。

　　开关电路：如继电器驱动、电机控制等。IRF540N可以快速、可靠地控制大电流负载。

　　电源保护：如过压保护、欠压保护等。IRF540N的高耐压和快速响应特性使其在保护电路中非常有用。

　　优势

　　快速开关速度：IRF540N的开关速度非常快，这使得它在高频应用中表现出色，如开关电源和逆变器。

　　低导通电阻：其低导通电阻（30mΩ）使得在导通状态下功率损耗较低，提高了电路的效率。

　　高电流承载能力：最大漏极电流为33A，适用于大电流应用。

　　高耐压：最大漏源电压为100V，适用于高压应用。

　　IRF540N的工作原理基于场效应原理，通过控制栅极电压来调节漏极和源极之间的电流。其高开关速度、低导通电阻和高电流承载能力使其在电源管理、电机控制和高速开关等应用中表现出色。

　　irf540n的作用

　　IRF540N是一款高性能的N沟道增强型MOSFET（金属氧化物场效应晶体管），在电子工程领域具有广泛的应用。其主要作用包括开关控制、功率放大、电源管理等。以下是对IRF540N作用的详细解析。

　　首先，IRF540N在开关控制方面表现出色。作为一种场效应晶体管，IRF540N通过调节栅极电压来控制漏极和源极之间的电流。当栅极电压超过阈值电压时，MOSFET导通，允许电流通过；当栅极电压低于阈值电压时，MOSFET截止，阻止电流通过。这种快速的开关特性使得IRF540N在需要高速切换的应用中非常有用，例如开关电源、电机驱动和逆变器等。

　　其次，IRF540N在功率放大方面也有显著优势。其高耐压（100V）和大电流（45A）特性使其能够处理高功率负载。在音频放大器、功率放大器等应用中，IRF540N可以提供稳定的电流输出，确保信号的放大和传输。此外，其低导通电阻（30mΩ@10V, 45A）有助于降低功率损耗，提高整体能效。

　　在电源管理方面，IRF540N同样表现出色。其高电流承载能力和低导通电阻使其成为电源管理系统中的理想选择。在直流-交流转换、逆变器和变频器等能量转换环节中，IRF540N可以实现高效、稳定的电能转换。此外，其在过压保护、电流限制和瞬态保护等方面的应用也有助于提高电源系统的可靠性和安全性。

　　IRF540N还具有广泛的应用前景。在通信系统中，它可以用于电源管理模块或驱动控制电路中，确保信号的稳定传输。在电机驱动应用中，IRF540N可以实现对电机的快速启停和调速，提高系统的响应速度和控制精度。在太阳能充电器、UPS（不间断电源）等应用中，IRF540N的高效能和可靠性也得到了充分的体现。

　　IRF540N作为一种高性能的N沟道增强型MOSFET，在开关控制、功率放大、电源管理等方面具有显著优势。其高耐压、大电流、低导通电阻等特性使其在各种电子应用中表现出色，成为电子工程师们不可或缺的元件之一。通过合理设计和应用，IRF540N可以为电子系统提供高效、稳定、可靠的性能，推动电子技术的不断发展和创新。

　　irf540n的特点

　　IRF540N是一款高性能的N沟道功率MOSFET，由Intersil Corporation生产，广泛应用于需要高效能电源管理的场合。这款器件具有许多显著的特点，使其成为高功率应用的理想选择。

　　首先，IRF540N具有极低的导通电阻（RDS(ON)），在VGS为10V时，其导通电阻仅为0.040欧姆。这一特性使得IRF540N在导通状态下对电流流动的阻碍非常小，能够有效降低功耗，提高电路的效率。低导通电阻不仅有助于减少能量损失，还能降低器件在工作时产生的热量，从而提高系统的整体性能和可靠性。

　　其次，IRF540N支持PSPICE和SABER两种仿真模型，这使得设计工程师可以在电路设计过程中进行精确的温度补偿模拟，从而优化电路性能。这些仿真模型提供了详细的电气和热特性数据，帮助设计者更好地理解和预测器件在不同工作条件下的行为，从而加快设计周期，减少设计风险。

　　IRF540N采用TO-220AB封装，这是一种常见的功率半导体器件封装，适合在各种电子设备中使用。TO-220AB封装具有良好的热性能，能够有效地散热，确保器件在高功率应用中稳定工作。此外，这种封装形式便于安装和维护，适用于大规模生产和应用。

　　IRF540N的绝对最大额定值包括源漏电压（VDSS）为100V，栅漏电压（VDGR）为100V，以及连续漏电流（ID）根据温度条件有所不同。这些参数确保了IRF540N在高电压和大电流条件下能够可靠工作，适用于电源管理、电机驱动、开关电源、逆变器以及负载开关等场合。

　　IRF540N还包括UIS评级曲线，定义了器件在过电压条件下的安全性，以防止击穿或损坏。这一特性增强了器件的鲁棒性，使其能够在严苛的工作环境中稳定运行。此外，IRF540N还提供了峰值电流与脉冲宽度曲线，有助于理解和评估其在不同工作条件下的性能。

　　在实际应用中，IRF540N通常被用作高侧开关管，广泛应用于高频大电流开关电路中，如电源开关变频器。其高速开关特性使其能够在纳秒级别内完成开关操作，非常适合需要频繁开关的电路。此外，IRF540N的低导通电阻和高电流承受能力使其适用于电力电子领域和高功率应用领域。

　　IRF540N凭借其低导通电阻、高速开关、高电压承受能力、大电流承受能力以及良好的热性能，成为高效率电源设计的理想选择。其广泛的应用范围和可靠的电气特性使其在电力电子领域中占据重要地位。

　　irf540n的应用

　　IRF540N是一款高性能的N沟道功率MOSFET，广泛应用于各种电子设备和电路中。其主要特点包括低导通电阻、快速开关速度和高耐压能力，这些特性使其在多个领域中表现出色。

　　IRF540N在开关电源中的应用非常普遍。开关电源需要高效的电能转换，而IRF540N的低导通电阻和快速开关特性使其成为理想的选择。在开关电源中，IRF540N通常作为高侧开关管，通过控制栅极电压来实现对负载电流的快速开关。这种应用不仅提高了电源的效率，还减少了热量的产生，延长了电源的使用寿命。

　　IRF540N在电机驱动电路中也有广泛的应用。电机驱动电路需要快速响应和高电流承载能力，IRF540N的这些特性使其能够有效地控制电机的启停和调速。在电机驱动应用中，IRF540N通常与驱动芯片或光耦合器配合使用，以确保栅极电压的稳定性和快速响应。这种组合可以实现对电机的精确控制，提高系统的整体性能。

　　IRF540N还广泛应用于DC到DC转换器中。DC到DC转换器需要将一个直流电压转换为另一个稳定的直流电压，IRF540N的低导通电阻和快速开关特性使其在这一应用中表现出色。通过合理设计驱动电路和散热系统，可以确保IRF540N在DC到DC转换器中稳定可靠地工作，提供高效的电能转换。

　　IRF540N还常用于电视和电脑显示器的电源管理。这些设备需要高效率和高可靠性的电源管理方案，IRF540N的低导通电阻和快速开关特性使其成为理想的选择。在这些应用中，IRF540N通常与其他功率器件和控制芯片配合使用，以实现对电源的精确控制和高效管理。

　　除了上述应用，IRF540N还广泛应用于逆变器、负载开关和其他需要高效能电源管理的场合。其低导通电阻和可靠的电气特性使其成为高效率电源设计的理想选择。在实际应用中，设计者需根据具体的工作条件和需求来评估和选择适当的IRF540N参数，确保其能在系统中稳定可靠地工作。

　　IRF540N凭借其优良的性能和广泛的适用性，成为电子工程师们设计高效、小型化的电子设备时不可或缺的元件。其在开关电源、电机驱动、DC到DC转换器、电视和电脑显示器电源管理等领域的广泛应用，充分展示了其在现代电子技术中的重要地位。

　　irf540n如何选型

　　IRF540N是一款大功率N沟道增强型MOSFET，广泛应用于开关电源、电机驱动等领域。它具有高耐压、大电流、低导通电阻等优点，是电子爱好者们必备的元件之一。在选择IRF540N时，需要关注其耐压、电流、导通电阻等参数，确保满足电路需求。本文将详细介绍IRF540N的选型方法。

　　1. 基本参数

　　首先，我们需要了解IRF540N的基本参数：

　　针脚数：3

　　功率Pd：120W

　　引脚节距：2.54mm

　　满功率温度：25°C

　　功耗：94W

　　漏源电压VDss：100V

　　漏极电流ID：33A

　　栅源电压VGS：20V

　　漏源导通电阻RDS(on)：0.077Ω

　　2. 耐压

　　耐压是选择MOSFET时最重要的参数之一。IRF540N的漏源电压VDss为100V，这意味着它可以承受的最大电压为100V。在选择IRF540N时，需要确保电路中的电压不超过这个值，以避免损坏元件。

　　3. 电流

　　IRF540N的最大漏极电流ID为33A，这意味着它可以处理的最大电流为33A。在选择IRF540N时，需要确保电路中的电流不超过这个值，以避免过载。

　　4. 导通电阻

　　导通电阻RDS(on)是MOSFET在导通状态下的电阻值。IRF540N的导通电阻为0.077Ω，这是一个非常低的值，意味着它在导通状态下产生的热量较少。在选择IRF540N时，需要考虑导通电阻对电路效率的影响。

　　5. 散热设计

　　由于IRF540N在导通状态下会产生一定的热量，因此在电路设计中要考虑散热问题。可以使用散热片、风扇等辅助散热。在选择IRF540N时，需要确保散热设计能够满足电路的需求，以避免过热损坏元件。

　　6. 驱动电路

　　IRF540N需要一定的驱动电压和电流，一般使用光耦或专用驱动芯片进行驱动。在选择IRF540N时，需要确保驱动电路能够提供足够的驱动电压和电流，以确保MOSFET的正常工作。

　　7. 栅极保护

　　为防止栅极电压过高或过低，电路中应加入栅极保护电路，如限流电阻、稳压二极管等。在选择IRF540N时，需要确保栅极保护电路能够有效保护MOSFET，避免损坏。

　　8. 应用场景

　　IRF540N广泛应用于开关电源、电机驱动等领域。在选择IRF540N时，需要根据具体的应用场景选择合适的型号。例如，在开关电源中，需要考虑MOSFET的开关速度和效率；在电机驱动中，需要考虑MOSFET的电流处理能力和散热性能。

　　9. 替换型号

　　如果需要替换IRF540N，可以选择参数相近的型号，如IRF530、IRF640和IRF740等N沟道MOS场效应管。如果需要更高的电压承受能力，可以选择IRF540N或IRF540Z；如果需要更低的漏电流，可以选择IRL540或IRL540N。

　　10. 注意事项

　　焊接：焊接时要注意温度和时间，避免损坏元件。

　　电路布局：电路布局要合理，避免元件之间产生干扰。

　　工作温度范围：IRF540N的工作温度范围为-55至+175°C，需要确保电路能够在该温度范围内正常工作。

　　结论

　　IRF540N是一款性能优异的MOSFET，掌握其电路设计要点和应用方法，可以帮助我们更好地进行电子电路设计。在选择IRF540N时，需要关注其耐压、电流、导通电阻等参数，确保满足电路需求。通过合理设计驱动电路和散热系统，可以确保IRF540N在各种应用中的稳定工作和性能表现。希望这篇文章能对你有所帮助！
