max232的分类

　　MAX232是一种专为RS-232标准串口进行电平转换的集成电路，由Maxim Integrated（美信公司）设计。它在计算机与外部设备之间进行串行通信时起到了关键作用，尤其是在需要将TTL/CMOS电平转换为RS-232电平的场合。MAX232系列芯片根据不同的应用场景和需求，可以分为多个类别，每个类别都有其独特的特性和优势。

　　根据电源电压的不同，MAX232系列可以分为适用于低电压应用和标准电压应用的芯片。例如，MAX3222E、MAX3232E、MAX3237E、MAX3241E和MAX3246E等芯片适用于+3.0V至+5.5V的低电压应用，具有低功耗、最高1Mbps的传输速率等特点。这些芯片特别适合需要低电压、低功耗的应用场景，如便携式设备和电池供电的系统。而标准的MAX232则适用于+5V的电源电压，能够提供稳定的RS-232电平转换。

　　根据功耗的不同，MAX232系列可以分为低功耗和标准功耗的芯片。例如，MAX221E是一款低成本、低功耗的单路RS-232收发器，具有±15kV ESD保护、1uA的低功耗等特点。这类芯片特别适合需要长时间运行且对功耗有严格要求的应用场景，如便携式计算机和低功耗调制解调器。

　　根据通道数量的不同，MAX232系列可以分为单通道、双通道和多通道的芯片。例如，MAX232包含两个数据转换通道，可以同时处理两路RS-232信号的转换。而MAX225、MAX233、MAX235以及MAX245/MAX246/MAX247等芯片则无需外部组件，非常适合空间有限的印刷电路板应用。这类芯片特别适合需要多路RS-232信号转换的应用场景，如接口转换和电池供电的RS-232系统。

　　根据功能的不同，MAX232系列可以分为具有特殊功能的芯片。例如，MAX243具有开线检测功能，能够检测线路是否断开，增强系统的可靠性。这类芯片特别适合需要高可靠性的应用场景，如工业控制和医疗设备。

　　MAX232系列芯片根据电源电压、功耗、通道数量和功能的不同，可以分为多个类别。每个类别都有其独特的特性和优势，可以根据具体的应用需求选择合适的芯片。无论是在便携式设备、低功耗调制解调器、接口转换还是电池供电的RS-232系统中，MAX232系列芯片都能提供稳定、可靠的电平转换功能，确保数据在长距离传输时保持稳定。

　　max232的工作原理

　　MAX232是一款常用的电平转换芯片，主要用于在TTL（晶体管-晶体管逻辑）电平和RS-232电平之间进行转换。它在通信领域中扮演着不可或缺的角色，特别是在串行通信中，能够实现不同设备之间的数据传输。

　　电平转换

　　MAX232的核心功能是电平转换。TTL电平通常在0V到5V之间，而RS-232电平则在-15V到+15V之间。MAX232内部包含两个电压转换电路，可以将TTL电平转换为RS-232电平，反之亦然。这种转换是通过内部的电荷泵电路实现的。电荷泵电路通过电容耦合和电压倍增技术，将5V的电源电压转换为所需的正负电压，从而满足RS-232电平的要求。

　　驱动能力

　　MAX232具有足够的驱动能力，可以驱动较长的通信距离。这意味着它可以支持较长的电缆传输，确保数据在长距离传输过程中的完整性。这种驱动能力对于实现可靠的通信非常重要，尤其是在工业控制和物联网应用中。

　　内置收发器

　　MAX232内部集成了两个发送器和两个接收器，可以同时进行双向通信。这种双向通信能力使得MAX232在串行通信中非常灵活和高效。发送器将TTL电平转换为RS-232电平，而接收器则将RS-232电平转换为TTL电平。这种双向转换功能使得MAX232能够实现全双工通信，即同时发送和接收数据。

　　保护电路

　　MAX232还具备过压保护和过流保护功能，确保电路的稳定运行。这些保护电路可以防止外部电压或电流的异常波动对芯片造成损害，从而延长芯片的使用寿命。这种保护功能对于提高系统的可靠性和稳定性非常重要。

　　应用场景

　　MAX232因其出色的性能和稳定性，被广泛应用于各类通信设备中。常见的应用场景包括：

　　串口通信：将电脑的串口与外部设备（如打印机、调制解调器等）进行连接。

　　工业控制：实现工业控制设备的通信和控制。

　　物联网：在物联网设备中，MAX232可用于实现设备间的数据传输。

　　设计注意事项

　　在使用MAX232进行电路设计时，需要注意以下几点：

　　选择合适的电容：MAX232通常需要外接四个电容，这些电容用于稳定电荷泵输出的电压。选择合适的电容值对于确保电平转换的准确性非常重要。

　　电源电压：MAX232通常工作在5V电压下，但也支持3.3V到5.5V的电压范围。确保电源电压稳定对于芯片的正常工作至关重要。

　　信号线连接：正确连接信号线，确保发送和接收电路的正确配置。

　　MAX232是一款非常实用的通信芯片，它的出现极大地简化了我们的通信工作。通过理解其工作原理和应用场景，我们可以更好地利用MAX232实现高效、可靠的通信。

　　max232的作用

　　MAX232芯片是美信（MAXIM）公司专为RS-232标准串口设计的单电源电平转换芯片。它的主要作用是实现TTL电平和RS-232电平之间的相互转换，从而解决单片机与PC机之间串口通信时的电平不匹配问题。

　　首先，我们需要了解TTL电平和RS-232电平的区别。TTL电平标准规定，低电平要小于0.8V，高电平要大于2.4V。输入时，低于1.2V被认为是0，高于2.0V被认为是1。而RS-232电平标准则完全不同，逻辑1的电平为-3～-15V，逻辑0的电平为+3～+15V。这种电平标准的差异使得单片机和PC机之间的直接通信变得困难，因为单片机通常使用TTL电平，而PC机的串口则遵循RS-232标准。

　　MAX232芯片通过内部集成的电荷泵电路和电压倍增电路，能够将TTL电平转换为RS-232电平，或将RS-232电平转换为TTL电平。具体来说，MAX232内部包含两个RS-232C驱动器和两个接收器，可以提供完全双工通信能力。这意味着它可以同时处理发送和接收数据，确保通信的高效性和可靠性。

　　MAX232芯片的工作原理基于电容耦合。它通过内部集成的电容和电压倍增电路将TTL电平转换为RS-232电平或将RS-232电平转换为TTL电平。在发送端，TTL电平经过电容耦合和电压倍增电路转换为RS-232电平；在接收端，RS-232电平经过电容耦合和电压倍增电路转换为TTL电平。这样，就实现了TTL和RS-232之间的电平转换。

　　MAX232芯片具有许多特点和优势。首先，它能够操作在较低的供电电压下，通常为5V，也可以在3.3V至5.5V范围内工作。其次，它能够支持较高的数据传输速率，最高可达120kbps。此外，MAX232芯片还具有较低的功耗和噪声抑制能力，能够提供可靠的通信质量。

　　在实际应用中，MAX232芯片广泛用于各种需要串口通信的场合，如微控制器与PC机之间的数据交换、远程监控系统的数据传输等。它还常用于工业控制系统中，实现设备间的长距离通信，提高系统的稳定性和可靠性。由于其低功耗和高集成度的特点，MAX232芯片也非常适合用于嵌入式系统中，实现与外部设备的通信功能。

　　MAX232芯片以其卓越的性能和广泛的应用领域，在电子行业中占据了重要的地位。无论是在学习开发还是在工程实践中，了解并掌握这些芯片的使用都是非常有价值的。

　　max232的特点

　　MAX232是一种双通道驱动器/接收器集成电路，广泛应用于符合TIA/EIA-232-F标准的系统中，如电池供电设备、终端设备、调制解调器和计算机。它的主要特点包括：

　　电源电压范围：MAX232的输入电源电压范围为-0.3V到6V，正输出供应电压范围为-0.3V到15V，负输出供应电压范围为-0.3V到-15V。这允许芯片在各种电源条件下稳定工作。

　　输入和输出电压范围：驱动器输入电压范围为-0.3V到Vcc+0.3V，接收器输入电压范围为30V±。这种宽广的电压范围使得MAX232能够适应不同的输入信号，并确保信号的准确转换。

　　短路保护：T1OUT和T2OUT的短路持续时间无限，提供了对短路事件的良好防护。这一特性对于保护电路免受意外短路的损害非常重要。

　　封装热阻：MAX232有多种封装形式，包括D、DW、N和NS，它们的热阻分别为73°C/W、57°C/W、67°C/W和64°C/W。这些封装形式确保了芯片在高负载条件下的良好散热性能。

　　操作温度：MAX232能在高达150°C的结温下操作，并且具有-65°C至150°C的存储温度范围，确保了其在宽温度环境下的稳定性。

　　低功耗：芯片的典型供应电流仅为8mA，降低了整体系统的能耗。这对于电池供电设备尤为重要，因为它可以延长电池的使用寿命。

　　ESD保护：MAX232符合JESD22标准，人体模型耐受2000V的静电放电。此外，还有增强型版本（如MAX202）可提供15kV HBM ESD保护和0.1μF充电泵电容。这种静电放电保护有助于防止芯片在处理和使用过程中因静电放电而损坏。

　　应用领域：MAX232广泛应用于符合TIA/EIA-232-F标准的系统，包括电池供电设备、终端设备、调制解调器和计算机。它可以将TTL/CMOS级别的输入信号转换为TIA/EIA-232-F标准的电压水平，反之亦然，实现了不同电压标准间的通信。

　　双通道设计：MAX232内部集成了两个驱动器和两个接收器，每个通道都可以独立工作。这种设计使得MAX232能够同时处理多个通信任务，提高了系统的灵活性和效率。

　　电容耦合：MAX232使用电容耦合技术来实现TTL和RS-232电平之间的转换。通过内部集成的电容和电压倍增电路，MAX232能够将TTL电平转换为RS-232电平或将RS-232电平转换为TTL电平，确保了信号的准确传输。

　　MAX232是一种高性能、低功耗、易于使用的双通道驱动器/接收器集成电路，具有广泛的应用前景。它的多种特点使其成为RS-232通信接口电平转换的理想选择。

　　max232的应用

　　MAX232是一款由Maxim Integrated（美信公司）设计的集成电路，专为RS-232标准串口进行电平转换。它在计算机与外部设备之间进行串行通信时起到了关键作用，尤其是在需要将TTL/CMOS电平转换为RS-232电平的场合。以下是MAX232的一些主要应用领域：

　　串口通信：MAX232最典型的应用是在串口通信中。它能够将TTL/CMOS电平转换为RS-232电平，反之亦然。这种转换对于实现计算机与外部设备之间的通信至关重要。例如，在单片机系统中，MAX232常用于将单片机的TTL电平信号转换为RS-232电平信号，以便与PC或其他设备进行通信。

　　电池供电系统：MAX232设计用于单+5V电源供电，这使得它非常适合用于电池供电的系统。在这些系统中，±12V电源通常不可用，而MAX232内置的电荷泵电路可以生成所需的±10V电压，从而实现RS-232通信。这种特性使得MAX232在便携式设备中非常有用，如便携式计算机、手持设备和低功耗调制解调器。

　　接口转换：MAX232可以用于在不同接口标准之间进行信号转换，确保兼容性。例如，在一些老式设备中，可能需要将RS-232信号转换为TTL/CMOS信号，以便与现代数字系统进行通信。MAX232可以轻松实现这种转换，从而扩展设备的适用范围。

　　单片机编程器：在制作单片机编程器时，MAX232是一个常用组件。它用于将PC的RS-232信号转换为单片机可以接受的TTL电平信号，从而实现对单片机的编程。例如，在AT89S51单片机编程器中，通常会利用MAX232的9、10、11、12脚来连接单片机的串行通信口。

　　模拟电路接口：MAX232还可以用于生成正负电源，这对于需要模拟接口或D/A、A/D转换的电路来说非常有用。通过生成±10V电压，MAX232可以为这些电路提供所需的电源，从而实现更复杂的功能。

　　工业控制：在工业控制系统中，MAX232常用于实现设备之间的串行通信。例如，在PLC（可编程逻辑控制器）与传感器、执行器之间的通信中，MAX232可以确保信号在长距离传输时保持稳定，从而提高系统的可靠性和稳定性。

　　数据采集系统：在数据采集系统中，MAX232可以用于将传感器的数据通过RS-232接口传输到PC或其他数据处理设备。这种应用在环境监测、医疗设备、实验室仪器等领域非常常见。

　　MAX232是一款功能强大的电平转换芯片，广泛应用于串口通信、单片机系统、模拟电路接口和工业控制等领域。它的低功耗、单电源供电和内置电荷泵电路等特点，使其成为实现串行通信的理想选择。

　　max232如何选型

　　MAX232是一种广泛应用于电子设备中的芯片，主要用于实现TTL/CMOS电平与RS-232电平之间的转换。它在嵌入式系统、工业控制、计算机通信等领域有着广泛的应用。选择合适的MAX232型号对于确保系统的稳定性和性能至关重要。本文将详细介绍MAX232的选型方法，并列出常见的MAX232型号及其特点。

　　1. 理解MAX232的基本功能

　　MAX232芯片的主要功能是将单片机输出的TTL电平转换成PC机能够接收的RS-232电平，或者将PC机输出的RS-232电平转换成单片机能够接收的TTL电平。它内部集成了电荷泵电路，可以在单个+5V电源供电的情况下产生所需的+10V和-10V电压，从而实现电平转换。

　　2. 选型考虑因素

　　在选择MAX232型号时，需要考虑以下几个关键因素：

　　工作电压：大多数MAX232芯片的工作电压为+5V，但也有一些型号支持更低的工作电压（如+3.0V至+5.5V）。

　　功耗：对于电池供电的设备，低功耗是一个重要的考虑因素。某些型号在关断模式下的功耗可以低至5µW。

　　数据传输速率：不同的MAX232型号支持的数据传输速率不同，从几十kbps到1Mbps不等。

　　封装形式：根据电路板空间的限制，可以选择不同的封装形式，如SOP、DIP等。

　　环境温度：某些型号适用于更宽的温度范围，如-40°C到+85°C。

　　附加功能：一些型号具有额外的功能，如ESD保护、自动关断等。

　　3. 常见MAX232型号及其特点

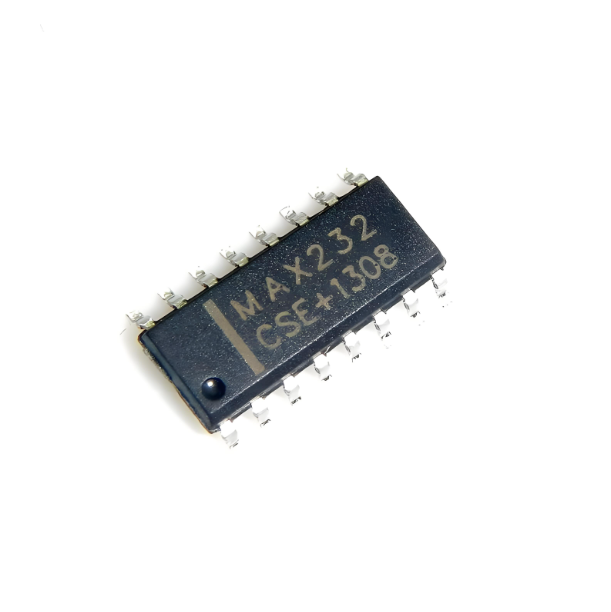

　　MAX232CSE：

　　工作电压：+5V

　　封装形式：SOP

　　数据传输速率：最高120kbps

　　特点：商业级，适用于一般应用。

　　MAX232ESE：

　　工作电压：+5V

　　封装形式：SOP

　　数据传输速率：最高120kbps

　　特点：工业级，适用于更严苛的环境。

　　MAX232A：

　　工作电压：+5V

　　封装形式：SOP

　　数据传输速率：最高200kbps

　　特点：使用0.1µF外部电容，适用于需要更高数据传输速率的应用。

　　MAX3222E：

　　工作电压：+3.0V至+5.5V

　　封装形式：SOP

　　数据传输速率：最高1Mbps

　　特点：低功耗，适用于电池供电的设备。

　　MAX3232E：

　　工作电压：+3.0V至+5.5V

　　封装形式：SOP

　　数据传输速率：最高1Mbps

　　特点：低功耗，适用于电池供电的设备。

　　MAX3237E：

　　工作电压：+3.0V至+5.5V

　　封装形式：SOP

　　数据传输速率：最高1Mbps

　　特点：低功耗，适用于电池供电的设备。

　　MAX3241E：

　　工作电压：+3.0V至+5.5V

　　封装形式：SOP

　　数据传输速率：最高1Mbps

　　特点：低功耗，适用于电池供电的设备。

　　MAX3246E：

　　工作电压：+3.0V至+5.5V

　　封装形式：UCSP

　　数据传输速率：最高1Mbps

　　特点：低功耗，适用于空间受限的应用。

　　MAX221E：

　　工作电压：+5V

　　封装形式：SOP

　　数据传输速率：最高120kbps

　　特点：±15kV ESD保护，适用于低成本应用。

　　4. 选型步骤

　　确定工作电压：根据系统电源电压选择合适的MAX232型号。

　　考虑功耗：对于电池供电的设备，选择低功耗的型号。

　　确定数据传输速率：根据应用需求选择支持所需数据传输速率的型号。

　　选择封装形式：根据电路板空间选择合适的封装形式。

　　考虑环境温度：对于工作在极端环境中的设备，选择支持更宽温度范围的型号。

　　评估附加功能：根据需要选择具有ESD保护、自动关断等功能的型号。

　　5. 结论

　　选择合适的MAX232型号需要综合考虑多个因素，包括工作电压、功耗、数据传输速率、封装形式、环境温度和附加功能。通过仔细评估这些因素，可以确保选择的MAX232芯片能够满足应用需求，提高系统的稳定性和性能。希望本文提供的选型指南能够帮助您在实际应用中做出明智的选择。
