HDC3020：具有0.19%长期温漂和4秒响应时间的0.5% RH 400nA NIST可追溯数字湿度传感器详解

一、引言

在物联网、工业自动化、环境监测等众多领域，精确且可靠的湿度测量至关重要。湿度传感器作为获取环境湿度信息的关键元件，其性能直接影响着整个系统的准确性和稳定性。HDC3020作为一款高性能的数字湿度传感器，凭借其出色的精度、低长期温漂、快速响应以及低功耗等特性，在市场上脱颖而出，成为众多应用场景的理想选择。本文将深入剖析HDC3020的各项特性、工作原理、应用场景以及采购信息等内容，为读者全面了解该传感器提供详细参考。

二、HDC3020概述

HDC3020是德州仪器（TI）推出的一款基于集成式电容的相对湿度（RH）和温度传感器。它能够在宽电源电压范围（1.62V至5.5V）内提供高测量精度，并以2.5mm×2.5mm的小巧封装尺寸实现超低功耗。该传感器在量产阶段经过100%测试和修正，相对湿度和温度测量结果可通过NIST进行追溯，且使用经ISO/IEC 17025标准校准的设备进行了验证，确保了测量数据的准确性和可靠性。

三、HDC3020核心特性

（一）高精度湿度测量

HDC3020的相对湿度测量范围为0%至100%，典型精度达到±0.5%。这一高精度特性使其能够精确捕捉环境湿度的细微变化，满足对湿度测量要求极高的应用场景，如实验室环境监测、精密仪器制造等。例如，在实验室中，精确的湿度控制对于保证实验结果的准确性和可重复性至关重要，HDC3020的高精度测量能够为实验环境提供可靠的数据支持。

（二）低长期温漂

长期温漂是衡量湿度传感器性能稳定性的重要指标之一。HDC3020具有仅0.19%RH/年的超低长期温漂，这意味着在长时间使用过程中，传感器的测量误差增长极小，能够始终保持较高的测量精度。对于需要长期稳定运行的应用，如工业自动化生产线、冷链物流等，低长期温漂特性可以有效减少因传感器精度下降而导致的生产事故或产品质量问题，降低维护成本。

（三）快速响应时间

HDC3020的响应时间仅为4秒，能够快速感知环境湿度的变化并及时反馈测量结果。在一些对实时性要求较高的应用场景中，如空气质量监测、气象站等，快速的响应时间可以确保及时获取环境湿度信息，为后续的数据分析和决策提供及时依据。例如，在气象站中，及时准确的湿度数据对于预测天气变化、制定防灾减灾措施具有重要意义。

（四）超低功耗

平均电流仅为400nA的超低功耗是HDC3020的一大显著优势。这一特性使其非常适合应用于电池供电的物联网设备，如智能传感器节点、可穿戴设备等。在电池供电的场景下，低功耗可以延长设备的使用时间，减少电池更换频率，降低使用成本，同时也有助于提高设备的可靠性和稳定性。

（五）高精度温度测量

除了湿度测量功能外，HDC3020还集成了高精度的温度传感器。其工作温度范围为-40°C至125°C，典型精度达到±0.1°C。温度和湿度的联合测量可以为环境监测提供更全面的数据，满足更多应用场景的需求。例如，在农业温室中，同时监测温度和湿度可以更精准地控制环境条件，促进农作物的生长。

（六）NIST可追溯性

HDC3020的相对湿度和温度测量结果可通过NIST进行追溯，这意味着其测量数据具有国际认可的准确性和可靠性。在一些对数据准确性要求极为严格的行业，如医疗、航空航天等，NIST可追溯性是确保产品质量和安全性的重要保障。

（七）丰富的接口和功能

HDC3020采用I2C接口，支持最高1MHz的通信速度，并且提供了四个可选的I2C地址，方便在同一个I2C总线上连接多个传感器。此外，该传感器还具有CRC校验和功能，可实现数据保护，确保数据传输的准确性和完整性。同时，它还具备自动测量模式、可编程中断、可编程RH和温度测量偏移等功能，为用户提供了更加灵活和便捷的使用体验。

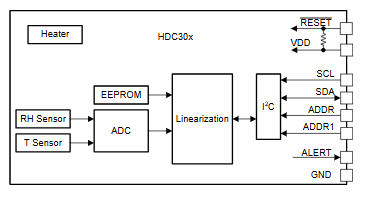

四、HDC3020工作原理

（一）湿度测量原理

HDC3020基于集成式电容原理进行湿度测量。传感器内部包含一个对湿度敏感的电容元件，其电容值会随着环境湿度的变化而发生改变。当环境湿度变化时，电容元件的介电常数发生变化，从而导致电容值相应改变。传感器内部的电路会检测电容值的变化，并将其转换为数字信号，经过校准和处理后输出精确的相对湿度值。

（二）温度测量原理

HDC3020的温度测量采用热敏电阻原理。传感器内部集成了一个高精度的热敏电阻，其电阻值会随着温度的变化而呈线性变化。通过测量热敏电阻的电阻值，并结合预先校准的温度-电阻曲线，传感器可以精确计算出当前的环境温度，并将其转换为数字信号输出。

（三）偏移误差校正原理

为了减少RH传感器因老化、暴露于极端工作条件和污染物环境所产生的偏移，HDC3020采用了偏移误差校正技术。传感器内部集成了专门的校正算法和存储器，在生产过程中会对传感器进行全面的测试和校准，并将校准参数存储在存储器中。在实际使用过程中，传感器会根据当前的测量数据和存储的校准参数，自动对测量结果进行校正，使器件恢复到精度规格内，从而保证长期使用的测量准确性。

五、HDC3020封装与引脚功能

（一）封装形式

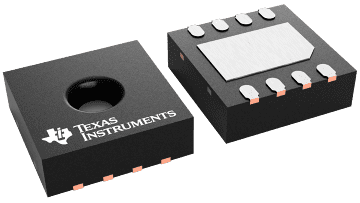

HDC3020采用WSON（8）封装，封装尺寸为2.50mm×2.50mm。这种小巧的封装尺寸使得传感器可以方便地集成到各种紧凑的电子设备中，节省空间。同时，该封装还具有良好的散热性能和电气性能，能够保证传感器在各种工作环境下的稳定运行。

（二）引脚功能

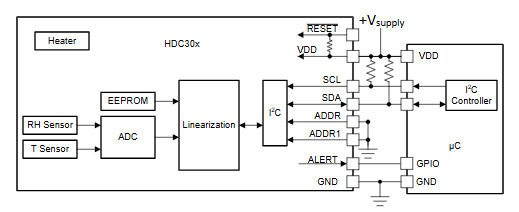

HDC3020共有8个引脚，各引脚功能如下：

1. SCL：I2C时钟线，用于与主控制器进行时钟同步。

2. SDA：I2C数据线，用于在传感器和主控制器之间传输数据。

3. ADDR：I2C地址选择引脚，通过不同的电平设置可以选择四个不同的I2C地址。

4. ADDR1：另一个I2C地址选择引脚，与ADDR引脚配合使用。

5. ALERT：中断输出引脚，当传感器测量结果超过预设阈值时，该引脚会输出中断信号。

6. RESET：复位引脚，用于对传感器进行复位操作。

7. VDD：电源正极，连接1.62V至5.5V的电源。

8. GND：电源地，连接系统的地线。

六、HDC3020应用场景

（一）物联网环境传感器

在物联网应用中，大量的环境传感器需要部署在各种场景中，实时监测环境参数。HDC3020凭借其高精度、低功耗和快速响应等特性，非常适合作为物联网环境传感器使用。例如，在智能家居系统中，HDC3020可以安装在室内各个房间，实时监测温度和湿度，并将数据上传至云端，用户可以通过手机APP随时随地了解室内环境状况，并根据需要进行调节。

（二）工业自动化

在工业生产过程中，环境温湿度的控制对于保证产品质量和生产安全至关重要。HDC3020可以应用于工业自动化生产线中，实时监测生产环境的温湿度，并将数据反馈给控制系统。控制系统根据测量结果自动调节空调、加湿器等设备，确保生产环境始终保持在适宜的范围内。例如，在电子制造车间，精确的温湿度控制可以防止电子元件受潮或静电损坏，提高产品的良品率。

（三）冷链物流

冷链物流过程中，需要严格控制货物的存储和运输环境温度和湿度，以保证货物的质量。HDC3020可以安装在冷链运输车辆和仓库中，实时监测温湿度变化，并将数据上传至监控中心。一旦温湿度超出设定范围，系统会及时发出警报，提醒工作人员采取相应措施，确保货物的安全。例如，在药品冷链运输中，精确的温湿度监测可以保证药品的疗效和安全性。

（四）农业温室

在农业温室中，温度和湿度是影响农作物生长的重要环境因素。HDC3020可以实时监测温室内的温湿度，并将数据传输给温室控制系统。控制系统根据测量结果自动调节通风设备、加热设备和灌溉设备等，为农作物创造适宜的生长环境，提高农作物的产量和质量。例如，在花卉种植温室中，精确的温湿度控制可以促进花卉的生长和开花，提高花卉的品质。

（五）医疗设备

在一些医疗设备中，如呼吸机、CPAP（持续气道正压通气）设备等，需要对环境湿度进行精确控制，以保证患者的舒适度和治疗效果。HDC3020可以集成到这些医疗设备中，实时监测湿度变化，并根据需要调节加湿器的输出，确保设备始终提供适宜的湿度环境。

七、HDC3020评估模块

为了方便用户对HDC3020进行评估和开发，德州仪器提供了HDC3020EVM评估模块。该评估模块包含MSP430F5528微控制器（µC）以及HDC3020传感器，µC用于控制HDC3020并通过USB端口与主机PC通信。用户可以通过评估模块对HDC3020的各项功能进行测试和验证，了解其性能特点和工作方式。此外，评估模块还提供了丰富的开发资源和示例代码，帮助用户快速上手，缩短开发周期。

八、HDC3020选型与采购注意事项

（一）选型

在选择HDC3020时，需要根据具体的应用场景和需求进行选型。除了考虑基本的湿度和温度测量精度、响应时间、功耗等参数外，还需要关注传感器的封装形式、接口类型、I2C地址数量等因素。例如，如果应用场景对空间要求较高，应选择小巧的封装形式；如果需要在同一个I2C总线上连接多个传感器，则需要选择具有多个I2C地址的型号。

（二）采购注意事项

在采购HDC3020时，应选择正规的供应商和渠道，以确保产品的质量和售后服务。同时，要注意查看产品的规格书和数据手册，了解产品的详细参数和使用方法。此外，还可以参考其他用户的评价和反馈，选择口碑良好的产品。

九、结语

HDC3020作为一款高性能的数字湿度传感器，凭借其高精度、低长期温漂、快速响应、超低功耗以及丰富的接口和功能等特性，在物联网、工业自动化、冷链物流、农业温室、医疗设备等众多领域具有广泛的应用前景。通过对HDC3020的深入了解和应用，可以为各种应用场景提供准确可靠的环境湿度和温度数据，提高系统的性能和稳定性，推动相关行业的发展和进步。
