HDC3022具有永久性IP67滤膜的0.5% RH数字湿度传感器详解

一、引言

在当今科技飞速发展的时代，传感器作为获取外界信息的关键元件，在众多领域发挥着不可或缺的作用。其中，温湿度传感器在环境监测、工业控制、智能家居等场景中应用广泛。HDC3022作为一款具有永久性IP67滤膜的0.5% RH数字湿度传感器，凭借其高精度、低功耗、防护性强等优势，成为市场上的热门产品。本文将对其进行全面深入的解析，帮助读者更好地了解和应用该传感器。

二、HDC3022传感器概述

（一）产品定义

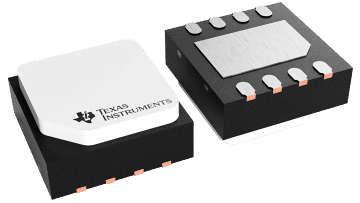

HDC3022是德州仪器（TI）推出的一款基于电容的集成相对湿度（RH）和温度传感器。它采用紧凑的2.5mm×2.5mm封装，在宽电源范围（1.62V至5.5V）内提供高精度测量，同时具备超低功耗特性，适用于对功耗和精度要求较高的应用场景。

（二）研发背景

随着物联网、智能家居等领域的快速发展，对温湿度传感器的需求日益增长。传统的温湿度传感器在精度、功耗、防护等方面存在一定的局限性，无法满足现代应用的需求。德州仪器凭借其在传感器领域的技术积累和创新能力，推出了HDC3022传感器，旨在为用户提供更优质、更可靠的温湿度测量解决方案。

（三）产品意义

HDC3022的出现，为环境监测、工业控制、智能家居等行业带来了新的发展机遇。其高精度的测量能力可以为用户提供准确的环境数据，帮助用户更好地了解环境状况，从而做出合理的决策。同时，其低功耗特性使得传感器可以在电池供电的设备中长时间稳定工作，降低了设备的维护成本。此外，永久性IP67滤膜的防护设计，提高了传感器的可靠性和使用寿命，减少了因环境因素导致的传感器损坏。

三、HDC3022传感器技术特性

（一）相对湿度传感器特性

1. 工作范围：HDC3022的相对湿度传感器工作范围为0%至100%，能够覆盖各种常见的湿度环境，满足不同应用场景的需求。

2. 精度：该传感器具有±0.5%（典型值）的相对湿度精度，在同类产品中处于领先水平。高精度的测量能力使得传感器可以准确地反映环境湿度的变化，为用户提供可靠的数据支持。

3. 偏移误差校正：在实际使用过程中，传感器可能会因为老化、暴露于极端工作条件和污染物等因素而产生偏移，导致测量结果不准确。HDC3022具备偏移误差校正功能，可以减少这些因素引起的偏移，使器件恢复到精度规格范围内，保证测量的准确性。

4. 长期漂移：长期漂移是衡量传感器稳定性的重要指标之一。HDC3022的长期漂移为0.19%相对湿度/年，这意味着在长时间的使用过程中，传感器的测量误差增长缓慢，能够保持较好的稳定性。

5. 冷凝保护：传感器集成了加热器，可用于驱散冷凝水和湿气。在潮湿的环境中，冷凝水可能会影响传感器的性能，甚至导致传感器损坏。通过加热器的加热作用，可以有效地防止冷凝水的形成，保护传感器的正常工作。

（二）温度传感器特性

1. 工作温度范围：HDC3022的温度传感器工作温度范围为-40°C至+125°C，能够适应各种恶劣的温度环境。无论是寒冷的冬季还是炎热的夏季，传感器都可以正常工作，为用户提供准确的温度数据。

2. 精度：温度传感器的精度为±0.1°C（典型值），具有较高的测量精度。在一些对温度要求较高的应用场景中，如医疗设备、实验室仪器等，高精度的温度测量能够满足用户的严格需求。

3. NIST可追溯性：相对湿度和温度的测量结果都具有NIST可追溯性，这意味着传感器的测量数据可以通过NIST（美国国家标准与技术研究院）进行验证，保证了测量结果的准确性和可靠性。

（三）接口与通信特性

1. I2C接口：HDC3022采用I2C接口进行通信，支持高达1MHz的速度。I2C接口是一种常用的串行通信接口，具有连接简单、传输速度快等优点。通过I2C接口，传感器可以方便地与微控制器（MCU）等设备进行连接和通信。

2. 四个可选I2C地址：该传感器提供了四个不同的I2C地址，用户可以根据实际需求进行选择。这一特性使得在同一I2C总线上可以连接多个HDC3022传感器，方便实现多点温湿度测量。

3. CRC校验和：在数据传输过程中，HDC3022通过CRC校验和来保护数据，确保数据的完整性和准确性。CRC校验和是一种常用的数据校验方法，可以有效地检测数据在传输过程中是否发生错误。

（四）电源与功耗特性

1. 电源电压范围：传感器的电源电压范围为1.62V至5.50V，宽电压范围使得传感器可以适应不同的电源环境，提高了传感器的通用性。

2. 低功耗：HDC3022具有超低功耗特性，平均电流仅为0.4μA。在电池供电的物联网应用中，低功耗特性可以延长电池的使用寿命，减少设备的充电或更换电池的频率，降低维护成本。

3. 自动测量模式：传感器具备自动测量模式，在该模式下，传感器可以按照预设的时间间隔自动进行测量，并将测量结果存储在内部寄存器中。同时，通过ALERT功能可以通知MCU读取测量结果，从而最大化MCU的休眠时间，进一步降低系统功耗。

（五）防护特性

1. 永久性IP67滤膜：HDC3022配有永久性IP67滤膜，可防止灰尘、水和PCB清洗液进入传感器内部，保护传感器不受外界环境的干扰和损坏。IP67防护等级表示传感器可以完全防止灰尘进入，并且在短时间内可以承受浸水的影响。

2. 工厂安装的聚酰亚胺胶带组件盖：除了永久性IP67滤膜外，传感器还配备了工厂安装的聚酰亚胺胶带组件盖，进一步提高了传感器的防护性能。

四、HDC3022传感器工作原理

（一）相对湿度测量原理

HDC3022的相对湿度传感器基于电容原理工作。传感器内部包含一个对湿度敏感的电容元件，当环境湿度发生变化时，电容元件的介电常数会随之改变，从而导致电容值发生变化。传感器通过测量电容值的变化，并将其转换为数字信号，经过内部处理后输出相对湿度值。

（二）温度测量原理

温度传感器采用热敏电阻或半导体温度传感器等原理进行温度测量。具体来说，传感器内部的温度敏感元件的电阻值会随着温度的变化而变化。传感器通过测量电阻值的变化，并将其转换为数字信号，经过内部校准和处理后输出温度值。

（三）数据采集与处理流程

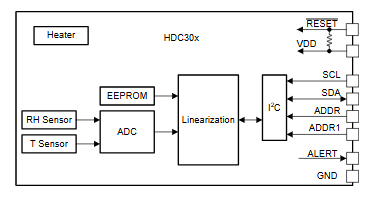

传感器内部的模拟前端（AFE）负责对相对湿度和温度信号进行采集和放大。采集到的模拟信号经过模数转换器（ADC）转换为数字信号，然后送入数字信号处理器（DSP）进行处理。DSP对数字信号进行校准、补偿和滤波等处理，以提高测量的准确性和稳定性。最后，处理后的数据通过I2C接口输出给外部设备。

五、HDC3022传感器应用场景

（一）家电领域

1. 洗衣机和干衣机：在洗衣机和干衣机中，HDC3022可以实时监测衣物所处的湿度环境，根据湿度变化自动调整洗涤或烘干程序，提高洗涤和烘干效果，同时节省能源。

2. 冰箱和冰柜：通过监测冰箱和冰柜内部的湿度和温度，HDC3022可以帮助控制制冷系统的运行，保持食物的新鲜度，延长食物的保质期。

（二）工业领域

1. 工业运输：在货物运输过程中，环境温湿度的变化可能会影响货物的质量。HDC3022可以安装在运输车辆或集装箱中，实时监测温湿度变化，为货物的运输提供保障。

2. 冷链资产跟踪和数据记录器：冷链物流中，对温湿度的要求非常严格。HDC3022可以与数据记录器配合使用，记录货物在运输和存储过程中的温湿度数据，实现对冷链资产的全程跟踪和监控。

（三）物联网领域

1. 物联网环境传感器：在智能家居、智慧城市等物联网应用中，HDC3022可以作为环境传感器，实时监测室内外的温湿度变化，为用户提供舒适的生活和工作环境。

2. 空气质量和气体检测：温湿度与空气质量和气体浓度密切相关。HDC3022可以与其他气体传感器配合使用，为空气质量和气体检测提供温湿度补偿，提高检测的准确性。

（四）医疗领域

1. CPAP和呼吸机：在CPAP（持续气道正压通气）和呼吸机等医疗设备中，准确的温湿度控制对于患者的舒适度和治疗效果至关重要。HDC3022可以实时监测设备内部的温湿度，确保设备提供适宜的治疗环境。

2. 恒温恒湿培养箱：在生物医学研究和实验室中，恒温恒湿培养箱是常用的设备。HDC3022可以安装在培养箱中，精确控制培养箱内的温湿度，为细胞培养、微生物实验等提供稳定的环境条件。

（五）其他领域

1. 加湿器/除湿机：HDC3022可以实时监测室内湿度，根据湿度变化自动控制加湿器或除湿机的运行，保持室内湿度的舒适范围。

2. 漏水检测器：通过监测环境湿度变化，HDC3022可以及时发现漏水情况，并发出警报，避免因漏水造成的损失。

3. IP摄像头：在户外安装的IP摄像头中，环境温湿度的变化可能会影响摄像头的性能。HDC3022可以监测摄像头周围的温湿度，及时发现并消除镜头上的冷凝，保证摄像头的正常工作。

六、HDC3022传感器选型与使用注意事项

（一）选型要点

1. 精度要求：根据实际应用场景对温湿度精度的要求，选择合适精度的HDC3022传感器。如果对精度要求较高，应选择具有更高精度规格的产品。

2. 工作环境：考虑传感器的工作环境，如温度范围、湿度范围、是否存在腐蚀性气体等。选择能够适应工作环境要求的传感器，确保其正常工作和长期稳定性。

3. 接口类型：根据系统的接口需求，选择具有相应接口类型的传感器。HDC3022采用I2C接口，如果系统需要其他接口类型的传感器，则需要考虑使用接口转换芯片。

4. 功耗要求：对于电池供电的设备，应选择低功耗的HDC3022传感器，以延长电池的使用寿命。

（二）使用注意事项

1. 电源设计：为传感器提供稳定的电源，避免电源电压波动对传感器性能的影响。同时，根据传感器的功耗要求，合理选择电源容量。

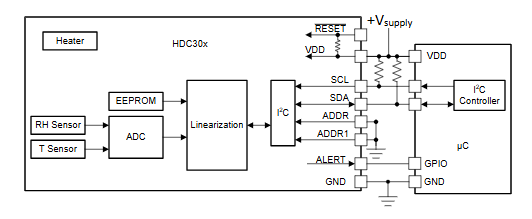

2. 电路设计：在电路设计中，应注意合理布局和布线，避免信号干扰。在SDA和SCL引脚上连接上拉电阻，推荐值一般为5kΩ，具体阻值可根据I2C线路上的电容、总线泄漏和通信频率来确定。此外，建议在VDD和GND引脚之间连接一个0.1μF的旁路陶瓷电容，并将其尽可能靠近VDD引脚放置。

3. 散热设计：为了提高测量精度，应将HDC3022与所有热源（如电池、显示器、电阻元件等）隔离开来。可以采用在设备周围开槽或设置小沟槽的方法，减少PCB热源对传感器的热传递。同时，建议将设备的测量频率配置为不超过1次/秒，以避免自我发热。

4. 防护设计：在使用过程中，要注意防止水和灰尘进入传感器。在冷凝环境中，建议使用HDC3022，其IP67等级的过滤膜可以有效保护传感器。同时，要避免水在传感器表面凝结，可将传感器垂直放置，使冷凝水滴落。

5. 环境匹配：确保传感器周围的局部条件与环境条件相匹配，可通过在设备的物理覆盖层上设置一个或多个开口，以保证即使在静态条件下也能有良好的气流。但要避免将传感器放置在过强的气流（通常>1m/s）中，以免导致测量结果出现较大的噪音。

七、结论

HDC3022作为一款具有永久性IP67滤膜的0.5% RH数字湿度传感器，凭借其高精度、低功耗、防护性强等优势，在众多领域得到了广泛的应用。通过对传感器的技术特性、工作原理、应用场景、选型与使用注意事项等方面的详细介绍，相信读者对HDC3022有了更深入的了解。在实际应用中，用户应根据具体需求合理选择和使用传感器，充分发挥其性能优势，为各个领域的发展提供有力的支持。
