HDC3021带有可拆卸式胶带盖的0.5% RH数字湿度传感器详解

一、产品概述

HDC3021是德州仪器（TI）推出的一款高精度数字相对湿度传感器，集成温度传感器功能，具备0.5% RH的典型精度和0.19% RH/年的长期漂移特性。其核心优势在于小巧的2.5mm×2.5mm封装尺寸、超低功耗（平均电流0.4μA）以及可拆卸式聚酰亚胺胶带盖设计，适用于需要高精度环境监测且对防护要求严格的场景，如工业运输、冷链物流、物联网设备等。

1.1 产品定位与市场背景

随着物联网、工业自动化和智能家居的快速发展，环境参数监测需求激增。传统湿度传感器存在精度不足、长期稳定性差、功耗高等问题，而HDC3021通过集成式电容传感技术、NIST可追溯校准以及偏移误差校正功能，解决了这些痛点。其可拆卸式胶带盖设计进一步扩展了应用场景，允许用户在保形涂层或PCB清洗后仍能保持传感器性能，成为高端环境监测领域的理想选择。

1.2 核心参数速览

二、技术原理与特性解析

2.1 集成式电容传感技术

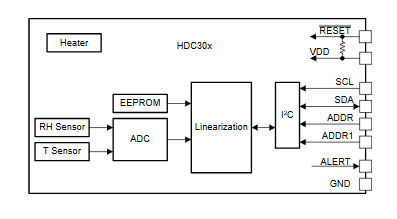

HDC3021采用基于聚合物薄膜的电容式湿度传感器，其核心原理是通过检测聚合物薄膜吸湿后介电常数的变化来测量湿度。当环境湿度变化时，薄膜吸收或释放水分子，导致电容值发生线性变化。传感器内部集成16位ADC，将电容信号转换为数字信号，并通过线性化算法补偿非线性误差，最终输出高精度湿度数据。

技术优势：

• 高精度：0.5% RH的典型精度远超传统电阻式传感器（通常为±3% RH）。

• 快速响应：4秒的响应时间满足动态环境监测需求。

• 长期稳定性：0.19% RH/年的漂移率确保长期使用无需频繁校准。

2.2 温度传感器集成

HDC3021内置高精度温度传感器，采用带隙基准电路和ΔΣ ADC架构，实现±0.1°C的典型精度。温度传感器与湿度传感器共享同一封装，通过热耦合设计减少温度梯度对湿度测量的影响。此外，温度数据可用于湿度补偿算法，进一步提升测量准确性。

应用场景：

• 冷链物流：实时监测货物存储温度，防止变质。

• 工业控制：精确控制生产环境温度，确保产品质量。

• HVAC系统：优化空调和加热器效率，降低能耗。

2.3 低功耗设计

HDC3021通过多种技术实现超低功耗：

• 动态电源管理：支持自动测量模式，传感器在非测量期间进入休眠状态，平均电流仅0.4μA。

• 可编程中断：用户可设置湿度或温度阈值，当超过阈值时触发中断，减少MCU唤醒次数。

• 宽电压范围：1.62V至5.5V的电源电压兼容多种电池供电场景，延长设备续航时间。

功耗对比：

2.4 偏移误差校正与NIST可追溯性

HDC3021在量产阶段对每个传感器进行100%测试和修正，通过内置校准算法补偿制造偏差和环境因素（如温度、老化）引起的偏移。此外，传感器校准数据可通过NIST追溯，确保测量结果符合国际标准。

校准流程：

1. 初始校准：在标准湿度和温度环境下（如25°C、50% RH）记录传感器输出。

2. 温度补偿：测试不同温度下的输出，建立温度-湿度补偿模型。

3. 长期稳定性测试：模拟长期使用场景，验证漂移率是否符合规格。

4. 数据存储：将校准参数存储在传感器内部EEPROM中，供用户读取和应用。

2.5 可拆卸式胶带盖设计

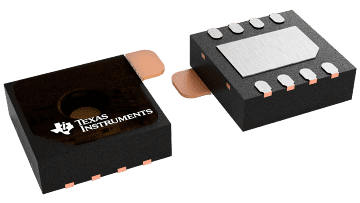

HDC3021的封装采用WSON（8引脚）结构，顶部覆盖可拆卸聚酰亚胺胶带。该设计允许用户在PCB组装后移除胶带，进行保形涂层或清洗操作，而不会损坏传感器内部结构。涂层或清洗完成后，可重新安装胶带以保护传感器。

设计优势：

• 兼容性：支持大多数保形涂层材料（如丙烯酸、硅树脂）。

• 防护性：胶带可防止灰尘、水滴和化学物质进入传感器腔体。

• 灵活性：用户可根据需求选择是否移除胶带，平衡防护与维护需求。

应用示例：

• 工业传感器节点：在恶劣环境下长期运行，需定期清洗PCB以防止腐蚀。

• 医疗设备：需满足IP67防护等级，同时允许消毒处理。

• 汽车电子：在高温高湿环境下使用，需通过保形涂层增强可靠性。

三、应用场景与案例分析

3.1 冷链资产跟踪与数据记录器

冷链物流对温度和湿度控制要求极高，任何偏差都可能导致货物变质。HDC3021凭借其高精度、低功耗和宽温度范围（-40°C至125°C），成为冷链监测的理想选择。

案例：某医药公司使用HDC3021监测疫苗运输过程中的环境参数。传感器每10秒采集一次数据，并通过蓝牙低功耗（BLE）传输至云端。当湿度超过60% RH或温度偏离2°C至8°C范围时，系统立即触发警报，通知物流人员调整环境条件。该方案将疫苗损耗率从3%降低至0.5%，年节省成本超百万美元。

3.2 工业运输与环境监测

在工业运输中，货物可能暴露于极端温度和湿度环境。HDC3021的坚固设计和长期稳定性确保其能在恶劣条件下可靠运行。

案例：某汽车制造商使用HDC3021监测零部件仓库的环境参数。传感器集成在无线传感器节点中，通过LoRaWAN网络将数据上传至监控平台。系统实时显示仓库各区域的湿度和温度分布，帮助管理人员优化通风和加热系统，减少零部件锈蚀风险。

3.3 物联网环境传感器

物联网设备对功耗和尺寸要求严苛，HDC3021的2.5mm×2.5mm封装和0.4μA平均电流完美契合这一需求。

案例：某智能家居公司开发了一款智能空气质量监测器，集成HDC3021、PM2.5传感器和VOC传感器。设备通过Wi-Fi连接至手机APP，用户可实时查看室内湿度、温度、PM2.5浓度和VOC水平。HDC3021的低功耗特性使设备仅需一枚CR2032电池即可运行一年以上，显著降低维护成本。

3.4 医疗设备与呼吸机

医疗设备对环境参数监测的准确性要求极高，HDC3021的NIST可追溯校准和±0.1°C温度精度满足医疗级标准。

案例：某呼吸机制造商使用HDC3021监测吸入气体的湿度和温度。传感器集成在呼吸机气流路径中，实时反馈数据至控制系统，确保患者吸入的气体湿度和温度符合治疗要求。该方案提高了呼吸机的舒适性和治疗效果，获得临床医生高度评价。

四、硬件设计与集成指南

4.1 引脚定义与功能

HDC3021采用8引脚WSON封装，引脚定义如下：

4.2 I2C接口配置

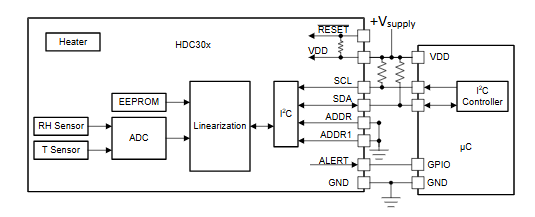

HDC3021支持标准I2C协议，最高速度达1MHz。用户可通过ADDR0和ADDR1引脚选择四个不同的I2C地址（0x40、0x41、0x42、0x43），实现多传感器共线连接。

地址选择表：

4.3 电源设计建议

为确保HDC3021稳定运行，电源设计需注意以下要点：

• 去耦电容：在VDD引脚附近放置0.1μF和10μF陶瓷电容，抑制电源噪声。

• 电压稳定性：电源电压波动不得超过±5%，否则可能影响测量精度。

• 低功耗模式：在非测量期间，可通过MCU控制VDD供电，进一步降低功耗。

4.4 布局与布线指南

• 传感器放置：HDC3021应远离热源（如功率器件）和气流干扰源（如风扇出口）。

• 信号完整性：SDA和SCL线长度尽量短，避免寄生电容影响I2C通信。

• 防护设计：若需移除胶带进行涂层或清洗，需确保涂层材料不覆盖传感器腔体开口。

五、软件编程与数据解析

5.1 寄存器映射与配置

HDC3021通过内部寄存器控制测量模式、中断阈值和校准参数。主要寄存器如下：

5.2 测量流程示例

以下为通过I2C读取HDC3021湿度和温度数据的伪代码：

#include <stdint.h>
#include <wire.h>

#define HDC3021_ADDR 0x40
#define CONFIG_REG   0x04
#define TEMP_LOW_REG 0x00
#define HUMID_LOW_REG 0x02

void setup() {
  Wire.begin();
  // 配置传感器为自动测量模式，启用湿度和温度中断
  writeRegister(HDC3021_ADDR, CONFIG_REG, 0x03);
}

void loop() {
  // 读取湿度数据
  uint16_t humidity = readRegister16(HDC3021_ADDR, HUMID_LOW_REG);
  float humidity_pct = humidity * 0.0001; // 转换为百分比

  // 读取温度数据
  uint16_t temperature = readRegister16(HDC3021_ADDR, TEMP_LOW_REG);
  float temp_c = temperature * 0.0016; // 转换为摄氏度

  // 打印结果
  Serial.print("Humidity: ");
  Serial.print(humidity_pct);
  Serial.print("% RH, Temperature: ");
  Serial.print(temp_c);
  Serial.println("°C");

  delay(1000); // 每秒采集一次数据
}

uint16_t readRegister16(uint8_t addr, uint8_t reg) {
  Wire.beginTransmission(addr);
  Wire.write(reg);
  Wire.endTransmission(false);
  Wire.requestFrom(addr, 2);
  uint8_t low = Wire.read();
  uint8_t high = Wire.read();
  return (high << 8) | low;
}

void writeRegister(uint8_t addr, uint8_t reg, uint8_t data) {
  Wire.beginTransmission(addr);
  Wire.write(reg);
  Wire.write(data);
  Wire.endTransmission();
}

5.3 数据校验与错误处理

HDC3021通过CRC校验和保护数据完整性。用户可在读取数据后计算CRC值，并与传感器返回的CRC比较，确保数据未被篡改。

CRC计算示例：

uint8_t calculateCRC(uint8_t *data, uint8_t length) {
  uint8_t crc = 0xFF;
  for (uint8_t i = 0; i < length; i++) {
    crc ^= data[i];
    for (uint8_t j = 0; j < 8; j++) {
      if (crc & 0x80) {
        crc = (crc << 1) ^ 0x131;
      } else {
        crc <<= 1;
      }
    }
  }
  return crc;
}

六、选型与替代方案

6.1 HDC3021与HDC3020/HDC3022对比

6.2 替代方案对比

选型建议：

• 高精度需求：优先选择HDC3021或HDC3022。

• 超低功耗：HDC3021的平均电流（0.4μA）显著低于竞争对手。

• 成本敏感：若精度要求不高，可考虑HDC1080或SHT31。

• 防护等级：HDC3022的IP67滤膜适合户外或医疗场景。

七、总结与展望

HDC3021凭借其高精度、低功耗和可拆卸式胶带盖设计，在工业监测、冷链物流和物联网领域展现出强大竞争力。随着智能设备和环境监测需求的增长，HDC3021有望成为高端湿度传感器的标杆产品。未来，随着技术的迭代，HDC3021可能进一步集成更多传感器功能（如VOC检测），并优化成本结构，拓展至更广泛的市场。
