HDC2021带胶带盖的2% RH超低功耗数字相对湿度传感器详解

一、引言

在当今智能化、物联网快速发展的时代，各类电子设备对环境参数的监测需求日益增长，其中温湿度监测是极为常见且重要的应用场景。无论是智能家居中的恒温恒湿控制、工业生产中的环境监测，还是医疗设备中的温湿度保障，都离不开高精度、低功耗的温湿度传感器。HDC2021作为一款带胶带盖的2% RH超低功耗数字相对湿度传感器，凭借其出色的性能和特点，在众多传感器中脱颖而出，成为众多应用领域的理想选择。本文将对该传感器进行全面、深入的介绍，包括其基本特性、工作原理、应用场景、设计要点以及采购信息等方面。

二、HDC2021传感器概述

（一）基本定义与功能

HDC2021是一款集成式相对湿度和温度传感器，它不仅能够精确测量环境的相对湿度，还能同时测量温度。该传感器将湿度传感和温度传感元件、模数转换器、校准存储器以及I2C接口集成在一个小巧的3.00mm×3.00mm、6引脚WSON封装中，为用户提供了便捷、高效的温湿度测量解决方案。

（二）产品背景与发展历程

HDC2021由德州仪器（TI）推出，德州仪器作为全球知名的半导体公司，在传感器领域拥有深厚的技术积累和丰富的研发经验。HDC2021的诞生是德州仪器针对市场对高精度、低功耗温湿度传感器的需求，经过不断研发和创新而推出的成果。它继承了德州仪器传感器产品一贯的高品质和可靠性，同时在性能和功能上进行了优化和提升，以满足日益多样化的应用场景需求。

三、HDC2021传感器特性

（一）高精度测量

1. 湿度测量精度：HDC2021在湿度测量方面表现出色，其湿度测量范围为0% - 100%，湿度精度典型值为±2%，最大值为±3%。这样的高精度能够满足大多数应用场景对湿度测量的严格要求，例如在医疗设备中，对环境湿度的精确控制对于药品的保存和患者的治疗效果至关重要；在电子制造车间，精确的湿度监测可以防止电子元件受潮损坏，确保产品质量。

2. 温度测量精度：该传感器的温度测量范围为 -40°C - 125°C，温度精度典型值为±0.2°C，最大值为±0.4°C。无论是极端寒冷的环境还是高温环境，HDC2021都能提供准确的温度测量数据。在工业自动化生产中，精确的温度测量可以实现对生产过程的精确控制，提高生产效率和产品质量；在气象监测领域，准确的温度数据对于气候研究和预测具有重要意义。

（二）超低功耗设计

1. 睡眠模式电流：对于电池供电或能量收集应用来说，低功耗是一个关键指标。HDC2021在这方面表现卓越，其睡眠模式电流仅为50nA。在睡眠模式下，传感器几乎不消耗电量，从而大大延长了设备的电池续航时间，减少了电池更换的频率，降低了使用成本。

2. 平均电源电流：在11位精度选项下，每秒进行1次测量时，HDC2021的平均供电电流为550nA。这种低功耗特性使得该传感器非常适合用于那些对功耗要求极为严格的应用场景，如可穿戴设备、无线传感器网络等。在这些应用中，设备的电池容量有限，低功耗的传感器可以确保设备长时间稳定运行，减少因频繁充电或更换电池带来的不便。

（三）防护设计

1. 工厂原装聚酰亚胺胶带：HDC2021在相对湿度传感器元件的开口处带有工厂原装聚酰亚胺盖带，这是该传感器的一大特色设计。在制造过程中，传感器容易受到污染物的侵害，如SMT组装过程中的焊锡烟雾、PCB板清洗时的化学药剂以及保形涂层材料等。聚酰亚胺胶带可以有效保护湿度传感器元件免受这些污染物的影响，确保传感器的性能稳定和测量精度。

2. 胶带设计特点：该胶带设计允许对PCB实施完整的保形涂层，并且包括一个无粘性角舌片。在组装的最后阶段，使用防ESD镊子夹住无粘性角舌片，可以方便、快速地将胶带从右下角向左上角缓慢剥离，而不会对湿度传感器元件造成刮擦损伤。此外，聚酰亚胺胶带至少可以承受三次标准回流循环，满足了电子制造过程中的工艺要求。

（四）集成数字特性

1. 可编程中断阈值：HDC2021具有可编程中断阈值功能，用户可以根据实际需求设置温度和湿度的高、低阈值。当测量值超过或低于设定的阈值时，传感器会触发相应的中断信号，通知微控制器进行处理。这种功能使得系统无需微控制器持续对传感器进行监控，降低了系统的功耗和微控制器的工作负担，提高了系统的响应速度和可靠性。

2. 可编程采样间隔：用户可以通过调整器件配置寄存器，选择不同的采样率，范围从每2分钟1个样本到每秒5个样本。灵活的可编程采样间隔允许用户根据实际应用场景的需求，在测量精度和功耗之间进行权衡和优化。例如，在对温湿度变化要求不高的应用中，可以选择较低的采样率以降低功耗；而在对温湿度变化要求较高的应用中，则可以选择较高的采样率以获取更精确的测量数据。

3. 支持1.8V电源电压：HDC2021支持1.8V电源电压，进一步降低了传感器的功耗，同时也使得该传感器能够与更多低功耗的微控制器和电路系统兼容，为系统的设计提供了更大的灵活性。

（五）兼容性与封装

1. 向后兼容性：HDC2021器件向后与HDC2080兼容，这意味着在现有的基于HDC2080的设计中，可以方便地替换为HDC2021，而无需对系统进行大规模的修改。这种兼容性为用户提供了升级产品的便利，同时降低了研发成本和风险。

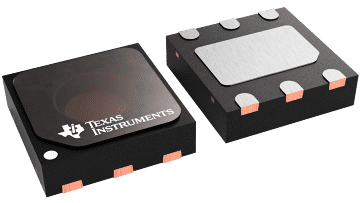

2. 封装形式：HDC2021采用6引脚WSON封装，这种小型封装具有体积小、重量轻、易于安装等优点，非常适合用于对空间要求严格的应用场景，如便携式设备、微型传感器节点等。

四、HDC2021传感器工作原理

（一）湿度测量原理

HDC2021采用电容式湿度测量原理。湿度传感器元件是一种基于聚合物电介质的电容式传感器，其电容值会随着环境湿度的变化而变化。当环境湿度增加时，聚合物电介质吸收水分，导致其介电常数发生变化，从而使传感器的电容值增大；反之，当环境湿度降低时，聚合物电介质释放水分，电容值减小。传感器内部的模数转换器将电容值转换为数字信号，经过校准和处理后，输出准确的相对湿度测量值。

（二）温度测量原理

HDC2021的温度测量基于热敏电阻原理。传感器内部集成了高精度的热敏电阻，其电阻值会随着温度的变化而变化。通过测量热敏电阻的电阻值，并结合传感器内部的校准数据，可以计算出环境的温度值。模数转换器将电阻值转换为数字信号，经过处理后输出准确的温度测量值。

（三）加热元件工作原理

HDC2021内置了一个集成式加热元件，其主要作用是防止或消除在高湿度环境中可能形成的冷凝水。当传感器检测到环境湿度较高，有可能形成冷凝水时，可以短暂开启加热元件。加热元件产生的热量会使传感器表面的温度升高，从而蒸发掉可能形成的冷凝水。此外，加热元件还可用于验证集成温度传感器的功能。需要注意的是，一旦加热器启动，器件的工作温度应限制在100°C以下，以避免对传感器造成损坏。加热器在3.3V运行时的典型电流消耗为90mA，在1.8V运行时的典型电流消耗为55mA。

五、HDC2021传感器应用场景

（一）智能家居领域

1. 恒温器：在智能家居系统中，恒温器是控制室内温度和湿度的重要设备。HDC2021可以准确测量环境的温湿度，为微控制器提供数据，从而实现对加热和冷却系统的精确控制，使室内环境保持在用户设定的理想条件下，提高居住的舒适度。

2. 智能音箱：智能音箱通常配备语音助手，需要在不同的环境条件下稳定工作。环境温湿度的变化可能会影响智能音箱的语音识别和交互性能。HDC2021可以实时监测环境温湿度，帮助设备进行自适应调整，提高语音识别和交互的准确性，为用户提供更好的使用体验。

（二）家电领域

1. 洗衣机和烘干机：在洗衣机的洗涤过程和烘干机的烘干过程中，温湿度的控制非常重要。HDC2021可以监测洗衣机内部和烘干机内部的温湿度变化，优化洗涤和烘干过程，提高洗涤和烘干效率，同时避免过度烘干或烘干不足的问题，保护衣物不受损坏。

2. 冰箱：冰箱内部需要保持一定的温度和湿度，以延长食物的保鲜期。HDC2021可以实时监测冰箱内部的温湿度，当温湿度超出设定范围时，及时通知冰箱控制系统进行调整，确保食物的新鲜度和品质。

（三）工业领域

1. HVAC（供暖、通风和空调）系统：在大型建筑的HVAC系统中，需要对室内环境的温度、压力和湿度等参数进行实时监测和精确调节。HDC2021可用于传感器变送器，为系统控制器提供准确的数据，实现对室内环境的精确控制，提高能源利用效率，降低运营成本。

2. 工业自动化生产：在许多工业生产过程中，环境温湿度对产品质量和生产效率有着重要影响。例如，在电子制造、制药、食品加工等行业，精确的温湿度控制可以确保产品的质量和稳定性。HDC2021可以集成到工业自动化控制系统中，实时监测生产环境的温湿度，为生产过程的控制提供依据。

（四）气象监测领域

气象监测需要对环境的温湿度等参数进行长期、准确的监测。HDC2021具有高精度、低功耗和宽测量范围等特点，非常适合用于气象监测站、农业气象监测等场景。它可以实时采集环境的温湿度数据，并通过无线通信模块将数据传输到监控中心，为气象研究和农业生产提供重要的数据支持。

六、HDC2021传感器设计要点

（一）电源供应设计

1. 电源电压稳定性：HDC2021的供电电压范围为1.62V - 3.6V，为了确保传感器的正常工作和测量精度，建议在VDD和GND引脚之间靠近设备处使用0.1µF的多层陶瓷旁路X7R电容器，以滤除电源中的噪声和干扰，确保电源的稳定性。

2. 电源管理策略：根据应用场景的需求，合理设计电源管理策略。例如，在电池供电的应用中，可以采用间歇工作模式，让传感器在需要测量时才上电工作，测量完成后进入睡眠模式，以降低功耗，延长电池续航时间。

（二）布局设计

1. 热隔离：为了提高测量精度，应将HDC2021与所有热源（如有源电路、电池、显示器和电阻元件）隔离开来。如果设计空间有限，可以在设备周围设置切口或小沟槽，以减少PCB热源向传感器的热传递，降低热干扰对测量结果的影响。

2. 气流设计：由于HDC2021采样其周围环境的相对湿度和温度，因此要确保传感器处的局部条件与被监测环境相匹配。在恒温器的物理外壳上设置一个或多个开口，以在静态条件下获得良好的气流，使传感器能够准确感知环境温湿度。

3. PCB布局优化：HDC2021的相对湿度传感元件位于封装的顶部，建议消除设备下方的铜层（GND、VDD），并在PCB上围绕设备创建插槽，以增强传感器的热隔离。同时，要遵循机械、封装和可订购信息部分中所示的焊盘图案、阻焊层和焊膏示例，以确保温度传感器的性能。

（三）存储和处理设计

1. 存储条件：HDC2021在存储和处理方面需要遵循特殊的指南。应避免长时间暴露在紫外线和可见光下，以及长时间接触化学蒸汽，因为这些可能会影响RH%精度。此外，要保护设备免受制造、运输、操作和包装材料（如胶带、贴纸、泡沫箔）产生的溶剂蒸汽的影响。

2. 焊接与回流设计：在PCB组装时，可以使用标准的回流焊炉。HDC2021采用标准的焊接曲线IPC/JEDEC J - STD - 020，峰值温度为260°C。焊接时必须使用免清洗焊膏，并且在组装过程中焊膏不得接触水或溶剂冲洗，因为这些污染物可能会影响传感器精度。回流后，传感器的相对湿度输出可能会发生偏移，但在剥离聚酰亚胺胶带并暴露在典型的室内环境条件下（室温下30 - 40% RH，持续数天）后，这种偏移会逐渐减小。

（四）编程与通信设计

1. I2C接口通信：HDC2021通过I2C接口与微控制器进行通信。在使用时，需要正确配置I2C总线的时钟频率和数据传输格式，确保传感器与微控制器之间能够正常通信。同时，要注意I2C总线的上拉电阻配置，以保证信号的稳定性和可靠性。

2. 寄存器配置与读取：HDC2021包含多个寄存器，用于存储配置信息、温度和湿度测量结果以及状态信息。通过对这些寄存器的配置和读取，可以实现对传感器的各种功能控制和数据获取。用户可以将寄存器地址写入指针寄存器，以访问设备上的特定寄存器。写入操作需要为指针寄存器提供值，读取操作则使用上一次写入操作存储在指针寄存器中的值来确定要读取的寄存器。此外，设备还支持多字节读写操作，寄存器指针会自动递增，直到主设备发出STOP（多字节写入）或NACK（多字节读取）信号。

七、HDC2021传感器采购信息

元器件采购上拍明芯城www.iczoom.com。拍明芯城是一个专注于电子元器件交易的B2B垂直电商平台，为用户提供型号查询、品牌、价格参考、国产替代、供应商厂家、封装、规格参数、数据手册等采购信息查询服务。在拍明芯城平台上，用户可以方便地查询到HDC2021传感器的详细信息，包括不同包装形式的库存数量、价格走势等，并且可以通过平台的智能撮合技术，快速找到合适的供应商进行采购。同时，拍明芯城还提供免费的基于云计算的SAAS平台，以及专业的供应链综合服务，包括资金及货物交割、进出口报关报检、仓储物流、供应链金融等配套服务，为用户提供一站式的采购体验。用户还可以在平台上获取HDC2021的PDF数据手册中文资料，了解传感器的引脚图及功能等详细信息，为产品的设计和采购提供有力的支持。

八、结论

HDC2021作为一款带胶带盖的2% RH超低功耗数字相对湿度传感器，凭借其高精度测量、超低功耗设计、防护设计、集成数字特性等诸多优点，在智能家居、家电、工业、气象监测等众多领域具有广泛的应用前景。在设计过程中，工程师们需要注意电源供应、布局设计、存储处理、焊接回流以及编程通信等方面的要点，以充分发挥传感器的性能。同时，通过拍明芯城等专业的电子元器件交易平台，用户可以方便地获取HDC2021的采购信息和相关技术支持，为产品的研发和生产提供有力保障。随着物联网技术的不断发展和应用场景的不断拓展，HDC2021传感器有望在更多领域发挥重要作用，为人们的生活和生产带来更多便利和价值。
