74ls164的参数

　　74LS164 是一款典型的 TTL 低功耗肖特基系列 8 位串入并出移位寄存器，其参数特性主要围绕电气性能、逻辑特性、时序指标以及工作环境等方面，适合在 5V 数字逻辑系统中稳定运行。

　　在电源与电气参数方面，74LS164 采用单电源供电方式，标准工作电压为 VCC = 5V，允许范围一般为 4.75V～5.25V，符合 TTL 逻辑器件规范。芯片的输入高电平电压 VIH 最小值约为 2.0V，输入低电平电压 VIL 最大值约为 0.8V，输出高电平电压 VOH 在规定负载条件下通常不低于 2.7V，输出低电平电压 VOL 一般不高于 0.4V。其输出具有较强的灌电流能力，低电平输出电流可达 8mA，能够直接驱动多级 TTL 负载或小功率指示电路。

　　在输入输出结构上，74LS164 提供 2 个串行数据输入端（A、B）、1 个时钟输入端（CLK）、1 个异步清零端（CLR），以及 8 个并行输出端（Q0～Q7）。异步清零端为低电平有效，可在不依赖时钟的情况下快速清除内部寄存器状态。芯片无并行输入功能，所有数据均通过串行方式加载。

　　在时序参数方面，74LS164 以时钟上升沿触发移位操作。典型的时钟频率可达 25MHz 左右，传播延迟（tPLH / tPHL）通常在 10～20ns 范围内，能够满足中高速数字系统的需求。建立时间和保持时间要求相对宽松，便于与微控制器、计数器及其他 TTL 逻辑器件配合使用。

　　在功耗与环境参数方面，74LS164 属于低功耗肖特基器件，静态功耗较普通 TTL 明显降低，但仍高于 CMOS 器件。工作温度范围一般为 0℃～70℃（商用级），部分型号可支持 –40℃～85℃（工业级）。常见封装形式包括 DIP-14 和 SOIC-14，便于插装和表面贴装应用。

　　74ls164的工作原理

　　74LS164 是一种典型的 8 位串入并出移位寄存器，其工作原理基于触发器级联与时钟同步控制机制，在数字系统中用于实现串行数据到并行数据的转换。芯片内部由 8 个 D 触发器按顺序级联构成，每个触发器对应一个并行输出端 Q0～Q7，用于存储和输出当前移位后的数据状态。

　　在数据输入结构上，74LS164 具有两个串行数据输入端 A 和 B，这两个输入端在内部通过与逻辑电路进行组合，只有当 A 和 B 同时为高电平时，才会在时钟触发时向第一级触发器输入逻辑“1”。这种设计使得数据输入不仅可以作为单一串行输入使用，还可以通过外部逻辑对数据流进行控制或屏蔽，提高了系统的灵活性和可靠性。

　　在时钟控制方面，74LS164 采用上升沿触发方式。当时钟 CLK 出现一个有效的上升沿时，内部所有触发器同时动作：原本存储在第一级触发器的数据被移入第二级，第二级的数据进入第三级，依次类推，最后一级的数据从 Q7 输出。与此同时，由 A、B 端组合形成的新串行数据被送入 Q0 对应的第一级触发器，实现整体向高位方向的移位操作。只要时钟持续输入，数据就会按照时钟节拍连续移位。

　　在复位控制方面，74LS164 设有一个异步清零端 CLR，且为低电平有效。当 CLR 被拉低时，不论时钟和数据输入状态如何，内部 8 个触发器都会被立即清零，所有并行输出端 Q0～Q7 统一变为低电平。这一异步清零功能常用于系统上电初始化、异常状态恢复以及逻辑控制过程中的强制复位。

　　74LS164 的工作原理体现了典型 TTL 移位寄存器的设计思想，通过“串行输入、时钟移位、并行输出”的方式，实现数据格式转换和位扩展，广泛应用于显示驱动、接口扩展和简单时序控制电路中。

　　74ls164的作用

　　74LS164 的主要作用是在数字电路系统中实现串行数据向并行数据的转换，并通过移位寄存器结构完成数据扩展、缓存与时序控制，是一种用途十分广泛的基础逻辑器件。它能够在时钟信号的控制下，将一位一位输入的串行数据，逐步转化为 8 位并行输出，从而显著减少控制线路数量，提高系统的整体效率。

　　在微控制器或单片机应用中，74LS164 常被用作 I/O 口扩展器。当单片机可用的并行 I/O 资源有限时，只需使用一条数据线和一条时钟线，便可通过 74LS164 扩展出 8 路并行输出信号，用于驱动 LED、继电器、小型显示模块或其他数字负载。这种方式在早期 MCU 系统以及教学实验中尤为常见，能够有效降低硬件复杂度和成本。

　　在显示与指示电路中，74LS164 的作用尤为突出。它经常被应用于 LED 灯条、LED 点阵或数码管的并行驱动。控制器通过串行方式发送显示数据，74LS164 将数据移位并锁存在寄存器中，使多个 LED 能够同时获得稳定的并行驱动信号，从而实现流水灯、动态扫描或简单字符显示等效果。

　　在数据缓存和时序控制方面，74LS164 也起到重要作用。由于其内部由多个触发器组成，能够在时钟边沿对数据进行同步存储，因此可作为短时数据缓存单元，用于对信号进行延时、整形或同步处理。在某些逻辑控制系统中，它还可以配合计数器、译码器使用，实现简单的时序逻辑和状态控制功能。

　　74LS164 的作用不仅体现在基本的数据移位功能上，还在 I/O 扩展、显示驱动、逻辑控制和教学实验等多个领域中发挥着重要价值，是理解和构建数字电路系统的重要基础器件之一。

　　74ls164的特点

　　74LS164 作为经典的 TTL 低功耗肖特基系列 8 位串入并出移位寄存器，具有结构简单、性能稳定、应用灵活等一系列显著特点，在传统数字电路和教学实验中仍被广泛使用。

　　串入并出结构清晰是 74LS164 的核心特点之一。芯片通过单一路或双路串行输入，将数据在时钟控制下依次移入内部寄存器，并同时以 8 位并行方式输出。这种结构非常适合实现串并转换和输出口扩展，能够有效减少系统中控制线的数量，简化布线设计。

　　双串行输入端设计提高了应用灵活性。74LS164 提供 A、B 两个串行数据输入端，内部采用与逻辑组合，只有在两个输入端同时为高电平时，数据才会被移入。这一特点使其既可以作为普通的单路串行输入使用，也可以通过外部逻辑实现数据使能、屏蔽或逻辑控制功能，增强了系统的可靠性和可控性。

　　异步清零功能完善。芯片具有低电平有效的异步清零端 CLR，当清零信号有效时，无需等待时钟触发，内部所有触发器立即复位，输出全部变为低电平。这一特性在系统上电初始化、异常状态恢复以及调试过程中尤为重要，有助于避免逻辑混乱和误动作。

　　速度快、驱动能力较强。作为 LS 系列 TTL 器件，74LS164 具有较小的传播延迟和较高的工作频率，能够适应中高速数字系统的需要。同时其输出具有较强的灌电流能力，可直接驱动多个 TTL 负载或简单的指示器件。

　　兼容性与实用性好。74LS164 工作在标准 5V TTL 电平体系下，易于与其他 74LS、74HC、74HCT 等逻辑器件配合使用，封装形式常见、价格低廉、资料丰富，非常适合用于基础电路设计、教学实验以及传统工业控制系统中。这些特点共同构成了 74LS164 稳定、易用且经典的技术优势。

　　74ls164的应用

　　74LS164 作为一种经典的 8 位串入并出移位寄存器，在数字电路系统中具有广泛的应用价值，其应用主要体现在数据转换、显示驱动、I/O 扩展以及时序控制等方面。

　　在串行数据转并行数据的应用中，74LS164 可以将微控制器或其他数字设备输出的串行数据，通过时钟移位转换为并行数据。这样可以用极少的引脚实现对多路设备的控制，尤其适合在 I/O 资源有限的系统中扩展输出。例如，单片机仅用一条数据线和一条时钟线即可驱动 8 路输出，大幅度减少控制线路，提高系统设计效率。

　　在LED 显示和指示电路中，74LS164 应用非常普遍。通过将串行数据依次移入寄存器并输出并行信号，可以实现 LED 灯条的流水灯效果、LED 点阵的动态扫描以及多位数码管显示的驱动控制。芯片能够在每个时钟上升沿更新数据，使显示效果平滑稳定，同时减少控制器负担。

　　在微控制器接口扩展中，74LS164 可用作 I/O 扩展器。当系统需要控制多路继电器、指示灯或小型负载，但单片机或控制芯片的并行口数量不足时，通过串行输入与时钟控制，将数据移位到寄存器，再通过并行输出实现多路控制，既节省了引脚，又保持了高速响应。

　　74LS164 也常用于时序控制和数据缓存。由于内部由触发器级联组成，它能够在时钟脉冲的同步下对数据进行暂存和延时输出，在简单的状态机、计数器扩展以及逻辑控制系统中，能够提供稳定的移位、延迟或序列控制功能。

　　74LS164 在数字系统中不仅是实现串并转换的基础器件，也是一种可靠的显示驱动工具和 I/O 扩展手段，同时在时序逻辑和数据缓冲中也有重要作用。其结构简单、使用方便、成本低廉，使其在教育实验、传统工业控制及各种嵌入式系统中均得到广泛应用。

　　74ls164能替代哪些型号

　　74LS164 的详细型号

　　74LS164 是 74 系列低功耗肖特基（LS, Low-power Schottky）逻辑器件中的一种 8 位串入并出移位寄存器。该芯片在实际应用中有多个封装和子型号，以适应不同的电路设计和工业需求。常见的 74LS164 详细型号包括：

　　标准 DIP 封装型号

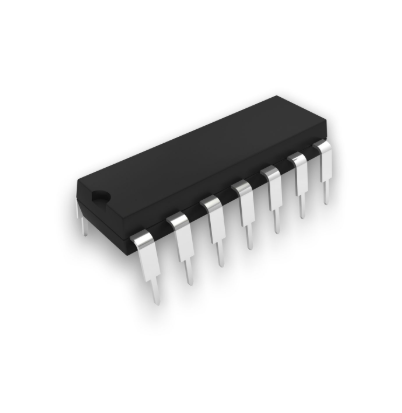

　　74LS164N：采用双列直插（DIP-14）封装，适用于传统插入式电路板，便于教学实验和维修更换。

　　SN74LS164N（德州仪器 TI）：功能与 74LS164N 相同，性能稳定，常用于工业和教育项目。

　　小型 SOP/SOIC 封装型号

　　74LS164D / SN74LS164D：采用 14 引脚小型封装（SOIC-14），适合表面贴装（SMT）工艺，便于高密度 PCB 设计。

　　MC74LS164D / HCF164D：摩托罗拉或飞利浦生产的表面贴装版本，与 DIP 型兼容逻辑特性，便于自动化生产。

　　工业级和扩展型号

　　74LS164P / 54LS164：工业温度级别，工作温度范围为 –40℃～85℃，适用于工业控制系统。

　　74HC164 / 74HCT164：高速度 CMOS 或 TTL 兼容 CMOS 型，虽不是严格 LS 系列，但功能完全兼容，可在电源电压范围 2V～6V 下工作，适合低功耗、高速应用。

　　兼容增强型型号

　　SN74LS164AN：TI 生产的增强版 LS164，具有改进的噪声抑制能力和更快的传播延迟。

　　F74LS164 / T74LS164：其他厂商的兼容型号，提供 DIP 和 SOIC 封装，可直接替换原 LS164 使用。

　　这些型号在功能上大同小异，均支持 8 位串入并出移位、上升沿时钟触发、异步清零，在逻辑特性、驱动能力和时序性能上基本保持一致，用户可以根据封装需求和环境温度选择合适型号。

　　74LS164 能替代的型号

　　由于 74LS164 是标准 8 位串入并出移位寄存器，它可以替代多种功能相似的移位寄存器，尤其是在 TTL 和 TTL 兼容 CMOS 系统中。替代型号主要从功能兼容性、逻辑电平匹配、时序和电气性能三个角度考虑。常见可替代型号包括：

　　74HC164 / 74HCT164

　　高速 CMOS（HC）和 TTL 兼容 CMOS（HCT）系列移位寄存器。

　　功能完全与 74LS164 相同，具有 8 位串入并出功能、异步清零、上升沿时钟触发。

　　HC 型适合低功耗设计，工作电压范围宽（2V～6V）；HCT 型兼容 TTL 输入电平，适合与 5V TTL 系统直接替换。

　　替代优势：功耗更低、速度更快，可在现代嵌入式系统和低功耗应用中使用。

　　CD4015 / CD4015B（CMOS 双 4 位移位寄存器）

　　虽然 CD4015 是双 4 位串入并出移位寄存器，但通过适当连接可以实现等效的 8 位串入并出功能。

　　CMOS 电源范围宽，可在 3V～15V 工作，适合低电压或高电压系统。

　　替代限制：时序和逻辑电平与 TTL 略有差异，需要电平匹配或上拉电阻辅助。

　　SN54/74LS164AN、MC74LS164D 等兼容增强型号

　　同一系列的增强版或工业级型号可以直接替代 74LS164，适用于需要工业温度范围或更高可靠性的系统。

　　替代优势：无需修改电路，直接插拔即可，保证逻辑兼容性。

　　其他兼容 8 位串入并出移位寄存器

　　如 TI 的 SN74LS164N、Fairchild 的 F74LS164、Nexperia 的 74LS164P 等。

　　这些型号封装、工艺或性能略有差异，但逻辑功能保持一致，适用于维修或替换旧系统。

　　在实际替换中，需要注意以下几点：

　　逻辑电平兼容性：LS 系列 TTL 输入高电平 VIH ≥ 2V，输出低电平 VOL ≤ 0.4V，如果替代为 CMOS 器件，需要确保接口电平匹配。

　　时序要求：如果系统工作在高频率下，确保替代型号的传播延迟（tPLH / tPHL）满足要求。

　　功耗与供电：HC/HCT 系列功耗更低，适合现代低功耗设计，但电源电压必须匹配。

　　封装与焊接：DIP、SOIC 封装互换时需要考虑 PCB 针脚布局和焊接方式。

　　74LS164 可以直接被同系列 LS、增强版工业型号、HC/HCT 系列 TTL 兼容器件替代，在特殊场合也可通过组合 CMOS 移位寄存器实现等效功能。选择替代型号时，需要综合考虑逻辑功能兼容、时序匹配、封装形式和工作环境，以保证系统稳定可靠运行。
