74LS164：TTL版74HC164，低功耗，适用于低速应用的全面解析

一、引言

在数字电路设计的广阔领域中，移位寄存器作为一种基础且关键的元件，扮演着数据存储、传输和转换的重要角色。74LS164作为TTL（晶体管-晶体管逻辑）家族中的一员，以其独特的性能和广泛的应用场景，成为了众多电子工程师和爱好者的首选。本文将深入探讨74LS164的内部结构、工作原理、电气特性、应用场景以及采购信息，为读者提供一份全面而详尽的参考资料。

二、74LS164的基本概述

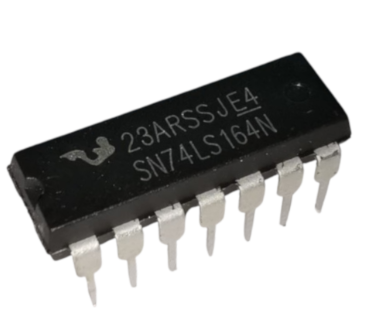

74LS164是一款8位边沿触发式移位寄存器，它采用低功耗肖特基（LS）技术，实现了高速、低功耗的数据处理能力。与74HC164相比，74LS164在TTL逻辑电平下工作，具有更强的驱动能力和更低的功耗，特别适用于低速应用场合。其核心功能是将串行输入的数据流转换为并行输出，为数字系统提供灵活的数据接口。

三、74LS164的内部结构与工作原理

内部结构

74LS164的内部结构主要由多个D触发器、与门、或门以及时钟控制电路组成。这些元件协同工作，实现了数据的串行输入、移位存储和并行输出功能。具体来说，74LS164包含8个D触发器，每个触发器负责存储一位数据。数据通过两个串行输入端（DSA和DSB）进入芯片，经过与门控制后，在时钟信号的上升沿被锁存到第一个触发器中。随后，在每个时钟上升沿，数据依次向右移动，直到填满所有8个触发器。

工作原理

74LS164的工作原理基于边沿触发机制。当时钟信号（CP）从低电平变为高电平时，芯片执行一次移位操作。具体步骤如下：

1. 数据输入：数据通过DSA或DSB端输入芯片。这两个输入端内部通过一个与门连接，因此真正进入移位寄存器的数据是DSA和DSB的逻辑与结果。在实际应用中，可以将其中一个输入端固定接高电平，只用另一个输入端输入数据；或者将两个输入端连在一起作为一个输入使用。

2. 时钟触发：当时钟信号（CP）上升沿到来时，芯片开始执行移位操作。此时，输入端的数据被锁存到第一个触发器（Q0）中，同时，Q0的原状态被移到Q1，Q1的原状态被移到Q2，以此类推，直到Q7的原状态被移出芯片（丢弃）。

3. 并行输出：经过8次时钟上升沿后，8位数据被完全锁存到芯片中，并通过Q0至Q7端并行输出。此时，用户可以通过读取这些输出端的状态来获取存储的数据。

4. 复位功能：74LS164还具备异步复位功能。当主复位输入端（MR）为低电平时，无论时钟状态如何，所有输出Q0至Q7都会被强制置为低电平（0）。这一功能在系统初始化或需要清零数据时非常有用。

四、74LS164的电气特性与参数

电气特性

74LS164的电气特性主要包括输入/输出电压范围、驱动能力、传输延迟时间等。具体来说：

1. 电源电压：74LS164的典型工作电压为5V，允许范围在4.75V至5.25V之间。这一电压范围使得芯片能够与大多数TTL逻辑电路兼容。

2. 输入电压：输入高电平电压（VIH）的最小值为2V，输入低电平电压（VIL）的最大值为0.8V。这一特性确保了芯片在输入信号波动时仍能稳定工作。

3. 输出电压：输出高电平电压（VOH）在输出电流为-0.4mA时，最小值为2.7V；输出低电平电压（VOL）在输出电流为8mA时，最大值为0.5V。这一特性使得芯片能够驱动多个LSTTL负载。

4. 驱动能力：74LS164的输出能够驱动达到10个LSTTL的负载，这一特性在需要驱动多个外设时非常有用。

5. 传输延迟时间：74LS164的典型传输延迟时间（tPLH和tPHL）为25ns至40ns之间，具体取决于负载电容和电源电压等因素。这一特性使得芯片在高速数据传输时仍能保持稳定的性能。

主要参数

除了电气特性外，74LS164还有一些重要的参数需要关注：

1. 最大时钟频率：74LS164的最大时钟频率为36MHz（在某些资料中提及为25MHz至36MHz之间，具体取决于工作条件），这一参数限制了芯片的数据处理速度。在低速应用场合中，这一频率通常足够满足需求。

2. 工作温度范围：74LS164的工作温度范围通常在0°C至70°C之间（军用级芯片如SN54LS164的工作温度范围可达-55°C至125°C），这一参数限制了芯片的使用环境。

3. 封装形式：74LS164提供多种封装形式，如DIP14、SO14、SSOP14和TSSOP14等。这些封装形式适用于不同的应用场景和PCB布局需求。

五、74LS164的引脚信息与功能说明

引脚信息

74LS164共有14个引脚，每个引脚的功能如下：

1. DSA（引脚1）：串行数据输入端A。用于输入要写入移位寄存器的数据。

2. DSB（引脚2）：串行数据输入端B。与DSA端共同构成数据的逻辑与输入。

3. Q0至Q7（引脚3至6、引脚10至13）：并行数据输出端。用于输出移位寄存器中存储的数据。

4. GND（引脚7）：电源地。必须接地以确保芯片正常工作。

5. CP（引脚8）：时钟输入端。当时钟信号从低电平变为高电平时，芯片执行一次移位操作。

6. MR（引脚9）：主复位输入端。低电平有效，用于强制将所有输出清零。

7. VCC（引脚14）：电源正极。通常接+5V电源。

功能说明

74LS164的引脚功能相互协作，实现了数据的串行输入、移位存储和并行输出功能。具体来说：

1. 数据输入：数据通过DSA或DSB端输入芯片。这两个输入端内部通过一个与门连接，因此真正进入移位寄存器的数据是DSA和DSB的逻辑与结果。在实际应用中，可以根据需要选择使用其中一个输入端或两个输入端共同输入数据。

2. 时钟控制：时钟信号（CP）控制芯片的移位操作。当时钟信号上升沿到来时，芯片开始执行移位操作，将输入端的数据锁存到第一个触发器中，并依次向右移动数据。

3. 并行输出：经过8次时钟上升沿后，8位数据被完全锁存到芯片中，并通过Q0至Q7端并行输出。用户可以通过读取这些输出端的状态来获取存储的数据。

4. 复位功能：主复位输入端（MR）用于强制将所有输出清零。当MR为低电平时，无论时钟状态如何，所有输出Q0至Q7都会被强制置为低电平（0）。这一功能在系统初始化或需要清零数据时非常有用。

六、74LS164的应用场景与实例

应用场景

74LS164凭借其独特的性能和广泛的应用场景，在数字电路设计中发挥着重要作用。以下是一些典型的应用场景：

1. LED显示屏控制：在LED显示屏控制系统中，74LS164可以将微控制器发来的串行数据转换为并行数据，用于驱动LED阵列。通过控制时钟信号和复位信号，可以实现LED显示屏的动态显示效果。

2. 数码管控制：在数码管控制系统中，74LS164同样可以将串行数据转换为并行数据，用于驱动数码管的各个段。通过控制时钟信号和复位信号，可以实现数码管的动态扫描显示。

3. 信息显示系统：在信息显示系统中，74LS164可以用于将串行数据转换为并行数据，以驱动多个显示设备（如LCD显示屏、LED灯带等）。通过控制时钟信号和复位信号，可以实现信息的动态更新和显示。

4. 数据缓冲与存储：在数据缓冲与存储系统中，74LS164可以作为简单的数据缓冲器使用。通过控制时钟信号和复位信号，可以实现数据的临时存储和传输。

5. 序列发生器：在序列发生器中，74LS164可以通过循环移位特定的初始数据来产生重复的模式。这一功能在测试、测量和通信等领域中非常有用。

6. I/O接口扩展：在微控制器系统中，74LS164可以帮助扩展I/O接口。通过控制时钟信号、数据输入和复位信号，可以用少量引脚控制大量的输出信号。

应用实例

以下是一个基于74LS164的LED灯带控制系统的应用实例：

假设我们需要设计一个LED灯带控制系统，该系统能够动态显示不同的图案和文字。为了实现这一功能，我们可以采用以下方案：

1. 硬件设计：使用微控制器（如Arduino）作为主控单元，通过串行通信接口（如UART）向74LS164发送数据。同时，将74LS164的并行输出端连接到LED灯带的各个控制引脚上。

2. 软件设计：在微控制器中编写程序，生成需要显示的图案和文字对应的串行数据。然后，通过串行通信接口将数据发送给74LS164。在发送数据的同时，控制时钟信号和复位信号，以实现数据的正确锁存和显示。

3. 系统调试：在系统调试阶段，我们可以通过观察LED灯带的显示效果来验证系统的正确性。如果发现显示效果不符合预期，可以检查微控制器的程序、74LS164的连接以及时钟信号和复位信号的控制等。

通过这个应用实例，我们可以看到74LS164在LED灯带控制系统中的重要作用。它不仅实现了串行数据到并行数据的转换，还通过控制时钟信号和复位信号实现了数据的动态显示效果。

七、74LS164的采购信息与注意事项

采购信息

在采购74LS164时，我们需要关注以下几个方面：

1. 型号与封装：根据实际需求选择合适的型号和封装形式。74LS164提供多种封装形式，如DIP14、SO14、SSOP14和TSSOP14等。不同的封装形式适用于不同的应用场景和PCB布局需求。

2. 品牌与供应商：选择知名品牌和可靠的供应商进行采购。知名品牌的产品质量更有保障，而可靠的供应商则能够提供及时的售后服务和技术支持。

3. 价格与库存：在采购时，我们需要关注产品的价格和库存情况。通过比较不同供应商的价格和库存情况，我们可以选择性价比最高的产品进行采购。

4. 数据手册与技术支持：在采购前，我们需要获取产品的数据手册和技术支持资料。这些资料能够帮助我们更好地了解产品的性能和使用方法，从而避免在设计和使用过程中出现问题。

注意事项

在采购和使用74LS164时，我们还需要注意以下几个方面：

1. 电源电压与稳定性：确保为74LS164提供稳定的电源电压。电源电压的波动可能会影响芯片的正常工作，甚至导致芯片损坏。

2. 输入信号的质量：确保输入信号的质量符合芯片的要求。输入信号的波动、噪声和干扰可能会影响芯片的数据锁存和移位操作，从而导致显示效果不符合预期。

3. 时钟信号的控制：合理控制时钟信号的频率和占空比。时钟信号的频率过高可能会导致芯片无法正常工作，而占空比不合适则可能会影响数据的锁存和移位操作。

4. 复位信号的使用：在需要清零数据时，正确使用复位信号。复位信号的低电平有效特性要求我们在使用时要特别注意信号的电平状态和持续时间。

5. 散热与布局：在PCB布局时，注意芯片的散热问题。74LS164在工作时会产生一定的热量，如果散热不良可能会导致芯片性能下降或损坏。同时，合理的布局也能够减少信号干扰和传输延迟等问题。

八、结语

74LS164作为TTL家族中的一员，以其独特的性能和广泛的应用场景，在数字电路设计中发挥着重要作用。通过深入探讨其内部结构、工作原理、电气特性、应用场景以及采购信息等方面，我们希望能够为读者提供一份全面而详尽的参考资料。无论是电子工程师还是爱好者，在设计和使用74LS164时都能够从中获得有益的启示和帮助。
