74LS158的参数

　　74LS158属于74LS系列高速低功耗肖特基逻辑（Low Power Schottky, LS）芯片，是一款四路一选二的数据选择器/多路复用器。其主要电气参数和逻辑特性决定了它在数字电路中的应用范围和性能表现。

　　74LS158的工作电压为典型5V直流，允许的电压范围为4.75V至5.25V。这一电压范围保证了芯片在标准TTL逻辑系统中的兼容性，并且能够在微处理器和数字信号处理系统中稳定工作。芯片的静态电流（ICC）通常为2 mA左右，这表明其功耗较低，适合对能耗敏感的应用场景。高电平输出电压（VOH）最小为2.7V，而低电平输出电压（VOL）最大为0.5V，这保证了输出信号可以可靠地驱动下一级TTL逻辑电路。

　　在逻辑控制方面，74LS158有四对输入端（A0~A3、B0~B3），每对输入都可以通过选择端（S）选择输出Y0~Y3的数据，同时还有一个主使能端G，通常为低电平有效。当G为高电平时，所有输出进入高阻态，防止对总线产生干扰。逻辑转换时间（Propagation Delay）通常为22 ns左右（在5V、25°C条件下），具有快速响应能力，适合高速数据切换应用。

　　74LS158的输入电流为±0.2 mA，能够满足TTL输入要求，输出驱动能力为最大标准负载（标准TTL负载），保证可以驱动多个后级门电路而不影响信号完整性。芯片封装常见为DIP-16和SOP-16，方便在PCB上布线和安装。工作温度范围为0°C至70°C，适用于工业和消费电子环境。

　　74LS158的主要参数包括工作电压5V、低静态电流、快速逻辑转换、高低电平兼容TTL标准、输入电流小、输出驱动能力强、以及支持高阻态控制等。这些参数使其成为微处理器系统、数据选择和数字信号路由中广泛使用的可靠多路复用器芯片。

　　74LS158的工作原理

　　74LS158是一款四路一选二数据选择器/多路复用器，其核心功能是根据选择信号（Select，S）从两组四位二进制数据输入（A0~A3和B0~B3）中选择一组输出到对应的输出端（Y0~Y3）。此外，它具有一个主使能端（G），用于控制整个芯片的输出状态。74LS158的工作原理可以从数据选择逻辑、使能控制以及输出逻辑三个方面来理解。

　　在数据选择逻辑上，74LS158的每一位输出（Y0~Y3）都由两个输入端（对应的A和B）经过逻辑选择电路决定。当选择端S为低电平（逻辑0）时，芯片会将A组输入的数据传递到输出端Y；当S为高电平（逻辑1）时，B组输入的数据会被输出。换句话说，S信号决定了哪一组数据被“选中”输出，而未被选中的数据在输出端不显示。

　　使能端G的控制是芯片工作的重要环节。74LS158的使能端为低电平有效（Active Low），当G为低电平时，芯片按照S端的逻辑选择输出对应的数据；当G为高电平时，所有输出端Y0~Y3进入高阻态（High Impedance, Z），相当于与外部电路断开连接，从而避免总线冲突或信号干扰。这种高阻态特性在多芯片共享总线的系统中非常重要。

　　在内部逻辑实现上，74LS158采用了TTL逻辑结构和肖特基二极管门电路，保证了高速切换能力和低功耗特性。每一位输出通过与非门和选择逻辑组合实现对A组或B组数据的传递，同时保持快速响应。输出端不仅能够驱动标准TTL负载，还能保证逻辑电平的完整性和信号稳定性。

　　74LS158通过选择信号S实现对两组数据输入的切换，通过使能端G控制输出状态，并通过内部TTL逻辑高速处理数据，从而在微处理器系统、数据路由、数字信号选择等场景中高效地实现数据选择与输出。这种工作原理使74LS158成为数字系统中常用的多路复用器芯片。

　　74LS158的作用

　　74LS158作为一款四路一选二数据选择器/多路复用器，其主要作用是在数字电路系统中实现数据的选择与路由功能。它能够从两组四位二进制数据输入中，根据控制信号选择其中的一组数据输出，从而简化电路设计，提高系统的灵活性和数据处理效率。

　　在微处理器系统中，74LS158通常用于数据总线的选择。例如，当系统中存在多个数据源，需要在不同时刻将不同数据源连接到处理器或存储器时，74LS158可以根据选择信号灵活切换数据，实现数据的有序传输。这不仅减少了电路中线路的复杂度，也保证了数据切换的快速性和可靠性。

　　74LS158在并行数据传输和信号选择中也发挥重要作用。它能够同时对4位数据进行选择输出，支持并行处理，适合用于高速数据路由、地址译码以及多信号控制场景。芯片的使能端G还提供了对输出的统一控制能力，当总线需要被多个器件共享时，高阻态输出特性能够有效防止信号冲突，保证系统安全稳定运行。

　　在更广泛的数字电路应用中，74LS158还可用于模拟逻辑选择器功能，例如多路输入信号的整合、状态机控制信号的分配以及多路传感器数据的选择等。通过合理设计控制信号，工程师可以灵活地使用74LS158实现复杂的数据选择和信号管理任务，而无需增加大量的逻辑门电路，从而节省空间和降低功耗。

　　74LS158的主要作用是实现两组四位数据之间的快速选择和输出控制，在数字系统中承担数据路由、信号选择、总线控制等关键任务，为微处理器系统、并行数据处理及多路信号管理提供了高效、可靠且易于实现的解决方案。它的应用能够显著提升系统的设计灵活性和运行效率，是数字电子设计中常用的重要器件。

　　74LS158的特点

　　74LS158是一款高速低功耗肖特基逻辑（LS）系列的四路一选二数据选择器/多路复用器，具有一系列显著的特点，使其在数字电路设计中得到广泛应用。首先，它采用TTL（晶体管—晶体管逻辑）结构并结合肖特基二极管技术，从而实现了高速逻辑运算和信号切换能力。典型的传播延迟时间仅为22纳秒左右，这使得74LS158能够满足大多数中高速数字系统的数据选择需求，同时保持信号完整性和稳定性。

　　74LS158具有低功耗特性。其静态电流较小，通常仅为2毫安左右，这意味着在长时间运行或多芯片系统中，其功耗对整体系统影响较低，有助于节能设计。结合高速响应能力，74LS158在高速低功耗要求的应用场景中具有明显优势。

　　74LS158的逻辑功能非常灵活。它支持四路并行数据选择，每路输出可以根据选择端S选择A组或B组输入的数据。同时，芯片设有使能端G，低电平有效。当G为高电平时，所有输出端进入高阻态，避免了总线冲突，使芯片适用于共享总线系统或多芯片数据切换应用。此外，它的输出兼容标准TTL逻辑电平，能够直接驱动后续逻辑电路，简化设计。

　　74LS158在封装和使用上也具有优势。它常见的DIP-16和SOP-16封装方便在PCB上布线与安装，同时支持工业标准的工作温度范围（0°C至70°C），满足不同环境下的稳定运行要求。芯片输入电流小、输出驱动能力强，保证了数据选择的可靠性和信号完整性。

　　74LS158具有易于集成和扩展的特点。通过级联多个74LS158，可以实现更多位宽或更多数据源的选择，灵活性高。这些特点使得74LS158不仅在微处理器系统、数字信号选择和并行数据传输中广泛应用，也适合用于各种复杂的数字逻辑控制和数据路由系统。

　　74LS158以高速、低功耗、逻辑兼容性好、灵活易用和高可靠性为主要特点，成为数字系统设计中常用且重要的多路选择器芯片。

　　74LS158的应用

　　74LS158作为四路一选二数据选择器/多路复用器，在数字电路和微处理器系统中有着广泛的应用，其核心功能是实现多路数据的选择和输出控制，从而简化电路设计，提高系统的灵活性和数据处理效率。

　　在微处理器系统中，74LS158常用于数据总线选择。当系统中存在多个数据源或外围设备时，需要将不同的数据源在不同时间连接到处理器或存储器上。通过选择端S和使能端G，74LS158可以灵活地切换输入数据，将所需数据输出到处理器，实现数据的有序传输。这种应用不仅减少了复杂的逻辑线路，也保证了数据切换的快速性和稳定性。

　　在并行数据处理和信号路由中，74LS158能够对四位数据进行同步选择，支持并行数据传输。它常被用于地址译码、状态机信号分配以及多信号控制场景。例如，在数字通信系统中，可以使用74LS158对不同通道的数据进行选择和切换，从而实现信号的高效路由和处理。

　　74LS158在多路传感器系统中也有应用。通过将不同传感器的输出连接到74LS158的输入端，再通过选择信号控制输出，可以实现对不同传感器数据的读取和处理，简化了数据采集电路的设计。其高阻态输出特性还能避免总线冲突，使多个模块共享同一总线而不会干扰其他模块工作。

　　在更广泛的数字逻辑设计中，74LS158还用于实现逻辑功能选择、数据复用以及模拟逻辑开关等。例如，在计算机外围设备接口、控制系统以及数字信号处理模块中，74LS158可以根据控制信号灵活切换不同功能或数据源，提升系统的可控性和扩展性。

　　74LS158在微处理器系统、数据总线选择、并行数据传输、多路传感器控制及复杂逻辑选择中都发挥着关键作用。其高速、低功耗、逻辑兼容性强和高阻态控制特性，使其成为数字系统中不可或缺的多路复用器芯片。

　　74ls158能替代哪些型号

　　74LS158的详细型号及可替代型号

　　74LS158是74LS系列中常用的四路一选二数据选择器/多路复用器芯片，其详细型号主要包括根据封装类型、工作温度范围和制造商不同而有所区别。常见的74LS158详细型号如下：

　　标准TTL低功耗肖特基型（LS）系列

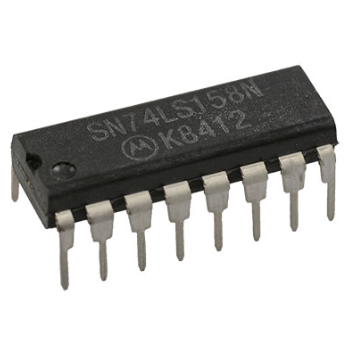

　　SN74LS158N：德州仪器（TI）生产的标准DIP封装（Dual In-line Package）型号，工作电压典型为5V，工作温度范围0°C~70°C。

　　DM74LS158N：德州仪器或其他厂商的标准DIP封装型号，功能与SN74LS158N相同。

　　74LS158PC：一般为SOP-16封装的塑料小型封装版本，适合表面贴装（SMD）焊接工艺。

　　MC74LS158N：摩托罗拉（现为ON Semiconductor）生产的标准DIP封装型号，性能和参数与TI型号兼容。

　　工业级和高可靠性型号

　　SN74LS158AN：工业级型号，封装通常为DIP-16，工作温度范围可扩展至-40°C~85°C，适用于工业环境。

　　MC74LS158AD：高可靠性版本，适合在高温或高湿度环境下工作。

　　其他封装及厂商型号

　　NTE158：NTE公司生产的功能等效型号，兼容74LS158逻辑功能。

　　FJH158、S74LS158：部分亚洲或国内厂商生产的等效型号，封装和性能参数与标准74LS158基本一致，可直接替代使用。

　　上述型号在逻辑功能、输入输出电平、速度、功耗等方面基本保持一致，主要差异在封装形式、工作温度等级以及生产厂商。根据具体应用环境（如工业级或消费电子级）可以选择对应型号。

　　74LS158可替代的型号

　　由于74LS158是标准TTL低功耗肖特基逻辑芯片，因此其功能可以被一些逻辑系列或兼容芯片所替代，尤其是在逻辑功能相同、引脚兼容的情况下。常见可替代型号包括：

　　74HC158

　　属于高速度CMOS（High-speed CMOS, HC）系列。

　　功能与74LS158完全相同，都是四路一选二数据选择器/多路复用器，具有4位并行选择输出和使能控制。

　　优点是功耗更低、工作电压范围更宽（通常为2V~6V），适合低功耗或电压敏感设计。

　　注意：HC系列的逻辑电平与TTL略有不同，输入高电平VOH通常略高于TTL，输出电流能力稍弱，需根据下级电路兼容性选择。

　　74HCT158

　　属于高速度CMOS TTL兼容（High-speed CMOS TTL compatible, HCT）系列。

　　逻辑功能与74LS158相同，并且输入端逻辑电平与TTL完全兼容，适合直接替换74LS158，尤其是在混合TTL/CMOS系统中。

　　工作电压一般为4.5V~5.5V，与74LS158一致，性能稳定。

　　其他兼容逻辑芯片

　　CD74LS158E：由Texas Instruments生产的增强型LS系列芯片，功能完全兼容原74LS158。

　　MC74HCT158：摩托罗拉（ON Semiconductor）HCT系列芯片，支持TTL逻辑输入兼容，适合直接替换LS系列芯片。

　　国产兼容型号：如SN74LS158国产替代芯片、FJH158、S74LS158等，功能和引脚完全一致，可直接在原电路中替换使用。

　　在选择替代型号时，需要注意几个关键因素：

　　逻辑电平兼容性：如果替代芯片为HC系列或CMOS系列，需要确认其高低电平能与原TTL电路匹配。

　　驱动能力：74LS系列输出驱动能力较强，如果替代为HC/HCT系列，需要保证下级负载不超过芯片最大输出电流。

　　速度要求：74LS系列传播延迟约为22 ns，而HC/HCT系列速度更快，但仍需确认在高速系统中不会引入时序问题。

　　封装类型：替代芯片封装需与PCB设计匹配，DIP可替换DIP，SOP可替换SOP，否则需要改动PCB。

　　74LS158具有多种详细型号，包括标准TTL DIP封装、SMD封装以及工业级型号，其功能在数字系统中可被74HC158、74HCT158、CD74LS158E以及国产兼容型号等替代。在选择替代型号时，需要综合考虑逻辑兼容性、驱动能力、速度和封装类型，从而确保系统稳定可靠运行。通过合理选择替代芯片，工程师可以在保证功能一致的前提下，实现更低功耗、更高可靠性或更灵活的设计方案。
