  什么是stm32f767

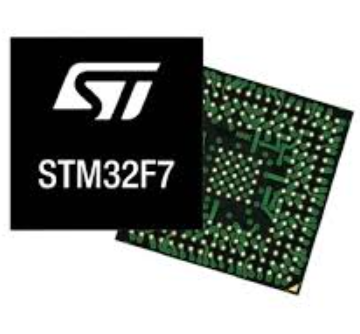

  STM32F767是意法半导体(STMicroelectronics)推出的一款高性能32位微控制器,属于STM32F7系列,内核采用ARM Cortex-M7,主频最高可达216MHz,具有单精度FPU和DSP指令集,能在复杂控制、信号处理和多任务应用中提供极高运算能力。该芯片集成了丰富的片上资源,如最大2MB的Flash和高达512KB的SRAM,并支持外部存储器接口,方便扩展。外设方面包含多路USART、SPI、I²C、CAN、USB OTG、SDIO、ADC、DAC以及以太网MAC、LCD-TFT控制器等高级接口,非常适合工业控制、物联网、智能家电、多媒体显示和高端嵌入式系统。STM32F767还具备低功耗和多级节能模式,并支持丰富的开发生态,如HAL库、CubeMX与多种RTOS,极大降低了开发难度,是一款性能与功能兼备的高端MCU产品。


目录
参数
工作原理
作用
特点
应用
替代选型

  stm32f767的参数

  STM32F767 是 STM32F7 系列中的高性能微控制器,其核心参数十分丰富。它基于 ARM Cortex-M7 内核,最高主频可达 216MHz,并内置单精度浮点运算单元(FPU)和 DSP 指令集,加速复杂算法处理。片上存储资源方面,Flash 容量最高可到 2MB,SRAM 最大 512KB,并支持外部 SDRAM、SRAM、NOR、NAND 等存储器扩展接口。其工作电压范围为 1.7V~3.6V,具有多种低功耗模式,适合对能耗敏感的应用。

  外设资源包括多达 3 个 ADC(分辨率 12 位)、2 个 DAC、灵活的定时器模块(高级定时器、通用定时器和基本定时器),并提供 20 多个通信接口,如最多 10 个 USART/UART、6 个 SPI、3 个 I²C、2 路 CAN、SDIO、Quad-SPI 以及 USB OTG FS/HS(部分型号带 PHY)。此外,该芯片还集成以太网 MAC、Cryptographic 加密加速、随机数发生器,以及 LCD-TFT 控制器等高级功能接口。

  封装方面提供多种 LQFP、BGA 封装形式,I/O 口数量最多可达 168 个。运行温度范围通常为 -40℃~+85℃或工业级更宽范围。同时支持 JTAG/SWD 调试接口及丰富的软件生态,如 STM32CubeMX 和 HAL 库,便于快速开发与调试。总体来看,STM32F767 以高主频、大容量存储和强外设整合著称,非常适合工业控制、高端嵌入式和多媒体应用。


  stm32f767的工作原理

  STM32F767 的工作原理可以从内核运行机制、总线结构以及外设协同三个方面来理解。该芯片以内置的 ARM Cortex-M7 内核为核心,系统上电或复位后,从 Flash 中取指令并按照向量表进入启动代码,然后在主频最高 216MHz 的时钟驱动下顺序或并行执行各类指令。Cortex-M7 集成了指令、数据缓存以及流水线架构,并具有单精度 FPU 与 DSP 指令,因此在执行滤波、矩阵运算、PID 控制等复杂算法时能显著提升效率。系统时钟通常由外部晶振或内部RC振荡器经时钟树倍频、分频后分配给各总线和外设,以保证不同模块在合适频率下稳定工作。

  STM32F767 采用多层 AHB 总线矩阵结构,将 CPU、DMA 控制器、外设和存储器连接在一起,实现并行访问,减少资源争用。例如 CPU 可访问内部 SRAM 的同时,DMA 还能独立搬运外设与存储器间的数据,提高整体吞吐能力。内部集成的 NVIC 中断控制器负责响应外设或系统事件产生的中断,根据优先级触发中断服务程序,从而实现实时控制。

  外设层面,ADC、DAC、定时器、通信接口等都通过寄存器进行配置和驱动。程序通过 HAL 库或寄存器直接访问,对端口模式、波特率、触发方式等进行初始化后即可投入工作。数据交互可借助 FIFO、DMA、缓存机制降低 CPU 负担。低功耗模式则通过关闭不必要的时钟和模块,减少电流消耗。整体而言,STM32F767 通过高效内核、灵活总线和丰富外设的协同工作,实现了复杂嵌入式系统中的高速运算、实时控制与多接口数据通信。


  stm32f767的作用

  STM32F767 的作用主要体现在为各类中高端嵌入式系统提供强大的控制与运算平台。它基于 Cortex-M7 高性能内核,具备较高主频和硬件浮点运算能力,能够胜任复杂算法和实时处理任务,因此在工业自动化、智能装备、机器人控制等领域,可作为系统核心控制单元,实现传感器数据采集、运算处理、执行机构控制及通讯管理等功能。在电机控制、伺服系统或变频设备中,STM32F767 依靠其强大的定时器、PWM 以及快速 ADC,可实现高精度闭环控制,提高系统响应速度和稳定性。

  在物联网和网络通信领域,STM32F767 还承担着协议栈运行和数据交互的核心角色,借助以太网 MAC、USB、CAN、UART、SPI 等多种接口,可以实现多种通信方式融合,支持边缘计算与网关设备应用。在多媒体和人机界面系统中,它内置的 TFT-LCD 控制器、丰富图形处理能力及较大内存资源,使其能够驱动彩屏显示并运行较复杂的界面逻辑,常见于智能家电、仪器仪表和医疗电子。

  STM32F767 还被广泛用于数据采集记录系统、无人机飞控、雷达及声学处理、教育和科研平台等应用。其生态完善、开发工具成熟,也使其成为工程师和企业开发高端嵌入式产品的主力芯片之一。总体来说,STM32F767 的作用就是在需要高性能计算、丰富外设接口和高可靠性的嵌入式领域,提供一颗“系统大脑”,支撑各种智能化终端设备的功能实现与性能提升。


  stm32f767的特点

  STM32F767 的特点可以概括为高性能、丰富外设与优秀生态三大方面。首先,它采用 ARM Cortex-M7 内核,主频最高 216MHz,并集成单精度 FPU、DSP 指令以及指令/数据缓存和乱序执行等优化结构,使其在同级 MCU 中拥有极高的运算效率,特别适合复杂算法和实时控制场景。配合最高 2MB Flash 与 512KB SRAM 的大容量片上存储,以及支持外部 SDRAM/NOR/NAND 的灵活扩展能力,为大型应用程序提供了充足空间。

  STM32F767 的外设资源非常全面。它不仅具备多达 3 路 12 位 ADC、2 路 DAC、丰富的通用与高级定时器,还提供 UART、USART、SPI、I²C、CAN、SDIO、Quad-SPI、USB OTG 及以太网 MAC 等多种通信接口,同时集成 TFT-LCD 控制器和硬件加密引擎,能够覆盖从电机控制到网络通信、再到人机界面显示等广泛需求。其多层 AHB 总线矩阵与 DMA 协同工作,可显著提升数据吞吐能力,减少 CPU 负载。

  该芯片具有较好的低功耗设计,支持多级休眠模式,并提供宽工作电压与工业级温度范围,增强系统可靠性。配合 ST 完善的软件生态,如 HAL 库、CubeMX、RTOS 支持和大量参考案例,大幅降低开发门槛。综合来看,STM32F767 兼顾性能、接口与可靠性,是高端嵌入式系统的理想平台。

  stm32f767的应用 写500字左右

  STM32F767 因其高性能内核、丰富外设和强大运算能力,在各类高端嵌入式系统中应用广泛。在工业自动化领域,它常用于运动控制、伺服驱动、电机闭环控制及机器人系统,借助其高速 ADC、PWM 输出以及高级定时器,实现精确控制和快速响应,提升设备运行效率与可靠性。在工业监控与数据采集系统中,STM32F767 可以处理多路传感器数据,进行实时运算与分析,同时通过以太网、CAN 或 UART 等接口将信息传输到上位机或云端,实现智能监控与远程管理。

  在物联网与智能家居方面,STM32F767 能够作为网关或核心控制器,实现多协议通信、边缘计算以及设备协调控制。其丰富的接口支持 Wi-Fi、蓝牙、以太网以及传感器扩展,使智能家居设备能够完成数据采集、状态控制和用户交互。在多媒体与人机交互系统中,芯片内置 TFT-LCD 控制器和大容量存储,可驱动高分辨率显示屏,支持复杂 GUI 操作,常应用于智能仪表、医疗设备、教育终端及信息显示设备。

  STM32F767 还适用于无人机飞控、音视频处理、雷达信号处理、科研实验平台以及高性能嵌入式开发板等领域。其强大的计算能力与丰富外设接口,使其能够同时处理传感、控制和通信任务,满足多任务并发的需求。结合 ST 完善的软件生态和开发工具,STM32F767 能快速实现从原型设计到量产应用的过渡,是高性能嵌入式系统开发的重要选择。


  stm32f767能替代哪些型号

  STM32F767 系列详细型号

  STM32F767 系列是 STM32F7 高性能系列中的重要成员,提供了多种型号以满足不同封装、存储和功能需求。该系列主要型号包括:

  STM32F767ZI:LQFP-144 封装,2MB Flash,512KB SRAM,具备完整外设组合,适用于高端嵌入式系统和复杂图形界面应用。

  STM32F767VI:LQFP-100 封装,较小封装形式,适合空间受限的设备,同时提供丰富的外设资源。

  STM32F767ZG:BGA-176 封装,适合高密度设计和高性能需求,支持全部外设及接口。

  STM32F767IG:LQFP-144 封装,工业级温度范围(-40℃~+85℃),适用于工业自动化及恶劣环境条件。

  STM32F767NI:BGA-144 封装,针对工业和高端消费电子设计,提供高性能计算和接口支持。

  STM32F767VIT6:LQFP-100 封装版本,Flash 和 SRAM 组合适中,满足中高端控制和显示应用需求。

  这些型号在内核、外设资源、主频上基本一致,差异主要体现在封装形式、存储容量及工业级或商业级规格选择,方便工程师根据产品尺寸、功耗和环境要求进行选择。

  STM32F767 可替代的型号

  STM32F767 系列因其高性能和丰富功能,可以替代多种同类 STM32 系列以及其他厂商的高性能微控制器。首先,在 STM32 系列内部,它可替代 STM32F429STM32F446、STM32F469 等高性能 Cortex-M7 微控制器。与 STM32F429 相比,STM32F767 拥有更高主频(216MHz 对 180MHz)、更大内存(2MB Flash 对 1MB Flash)以及更多外设接口,能够满足更复杂系统和更大数据处理需求。在工业自动化、图形显示和通信密集型应用中,STM32F767 是 STM32F429 的自然升级选择。

  在 STM32F446 或 STM32F469 的应用中,STM32F767 也可提供更高性能和更丰富接口。例如,STM32F446 主频为 180MHz,最大 512KB Flash,而 STM32F767 在主频、SRAM 容量及外设接口上更具优势,尤其适合需要高速信号处理或图形显示的系统。STM32F469 集成 TFT-LCD 控制器,但 STM32F767 提供更高内存容量和更大数据带宽,能够在图形界面或多任务控制应用中替代 STM32F469。

  此外,STM32F767 也可在一定条件下替代其他厂商的高性能 Cortex-M7 MCU,如 NXP 的 i.MX RT1050/1060 系列和 Microchip 的 SAME70 系列。在这些应用中,STM32F767 以其 216MHz 高主频、丰富外设接口和完整的软件生态(HAL 库、CubeMX、RTOS 支持)为优势,能够实现复杂控制、通信和显示任务,同时降低开发周期和成本。

  在实际应用中,STM32F767 的可替代性主要体现在以下几个方面:

  高性能计算:能够替代同类 Cortex-M7 MCU,用于复杂算法、滤波、PID 控制及信号处理。

  丰富接口和外设:支持多路 UART、SPI、I²C、CAN、USB OTG、SDIO、以太网和 TFT-LCD 控制器,可替代接口较少或外设不完整的 MCU。

  内存和存储:2MB Flash 和 512KB SRAM,使其可以替代内存容量不足的 MCU,实现大型应用程序或图形显示系统。

  工业级应用:部分型号提供工业级温度范围,可替代普通商业级 MCU,实现更高可靠性。

  生态与工具链优势:STM32CubeMX、HAL 库、FreeRTOS 支持等生态,使其替代其他厂商 MCU 时开发成本和风险更低。

  STM32F767 系列凭借高主频、大容量存储、丰富外设以及成熟的软件生态,不仅能够替代 STM32 系列低一级或同等级别的 Cortex-M7 MCU,还可在一定条件下替代其他厂商高性能 MCU,广泛应用于工业控制、智能家居、物联网、图形显示和多任务嵌入式系统。其可替代性为工程师提供了灵活性,使系统升级或新产品开发更加高效可靠。
