CD4017的参数

　　CD4017是一款广泛应用于数字电路的CMOS十进制计数器/分频器，其主要参数体现了其工作电压、逻辑特性、输出能力和工作频率等方面。首先，CD4017的工作电压范围为3V到15V，典型应用电压为5V或12V，这种宽电压范围使其在多种电子电路中都能稳定工作。芯片采用CMOS工艺制造，因此静态功耗极低，在无输入信号的情况下几乎不消耗电流，而在典型工作电压下静态电流仅为几十微安至数百微安，非常适合低功耗电路设计。

　　在逻辑特性方面，CD4017属于CMOS逻辑，输入高电平电压（VIH）通常要求为电源电压的70%至100%，输入低电平电压（VIL）通常为电源电压的30%以下。输出端采用推挽结构，能够直接驱动TTL兼容负载，输出高电平电压（VOH）接近电源电压，输出低电平电压（VOL）接近0V。CD4017共有10个输出端（Q0–Q9），每个输出端依次被置高电平，完成计数和分频功能。芯片还包含复位端（RESET）和使能端（ENABLE），其中RESET用于将计数器复位到初始状态，ENABLE用于控制计数功能的启停。

　　在时钟性能方面，CD4017的最大时钟频率通常在5MHz左右（在典型电压和温度条件下），能够满足大部分中低速数字电路的需求。芯片的电源电流随输入频率增加而略有上升，但由于CMOS特性，总体功耗仍然很低。CD4017封装多为16引脚DIP或SOP，便于面包板实验和PCB设计。其他参数包括工作温度范围通常为-55℃至+125℃，保证其在工业和民用环境下的稳定性。此外，芯片的输出电流能力一般为±10mA，适合驱动小信号负载，如LED灯、继电器控制电路等。

　　CD4017具有宽电压范围、低功耗、顺序输出清晰、控制端灵活、频率响应适中和封装方便等参数优势，使其成为电子设计中非常实用的十进制计数器和分频器芯片。

　　CD4017的工作原理

　　CD4017是一款十进制计数器/分频器，其工作原理基于脉冲计数和顺序输出控制。芯片内部主要由时钟触发器、十个输出触发器和译码逻辑电路组成。当时钟信号输入到芯片的CLK端时，内部的计数器会对脉冲进行累加，每接收到一个上升沿脉冲，计数器就向前计数一次，并通过译码电路将对应的输出端（Q0至Q9）置为高电平，其余输出端保持低电平，从而实现顺序循环输出。

　　具体来说，CD4017的十个输出端Q0–Q9分别对应十个计数状态。当芯片复位端（RESET）为低电平时，计数从Q0开始；当复位端为高电平时，计数器会立即复位，输出端重新回到初始状态Q0。使能端（ENABLE）用于控制计数器是否响应时钟信号，当ENABLE端为高电平时，计数器停止工作，不响应时钟输入，保持当前输出状态；当ENABLE端为低电平时，计数器恢复正常计数功能。

　　在工作过程中，时钟信号的每一次上升沿会推动内部触发器状态的变化，依次点亮各个输出端，实现顺序控制。例如，如果输入的时钟频率为1Hz，CD4017每秒钟将依次使Q0至Q9输出高电平，然后循环回到Q0，实现周期性的顺序控制。内部的译码逻辑确保在任意时刻，只有一个输出端为高电平，避免了输出重叠和信号冲突。

　　CD4017的工作原理也使其适合多种应用场景，如流水灯、LED显示、频率分频和计数器等。在分频应用中，例如输入一个高频脉冲信号，CD4017可以将其分为十等份，每个输出端输出频率为输入频率的1/10，实现数字电路中常用的分频功能。此外，芯片还可通过外接复位逻辑，实现自定义计数范围或控制特定输出端的高电平时序，进一步增强其应用灵活性。

　　CD4017通过时钟脉冲驱动内部计数器和译码逻辑，实现顺序点亮输出端和循环计数的功能，其工作原理简单清晰、控制灵活，是数字电子电路中常用的顺序计数和分频芯片。

　　CD4017的作用

　　CD4017是一款功能强大且用途广泛的十进制计数器/分频器芯片，其主要作用是对输入的时钟信号进行计数、分配和顺序控制，在数字电子电路中承担着核心的计数与控制功能。它能够将连续的脉冲信号转换为顺序输出，使各个输出端依次被激活，这种特性使其在时序控制、信号分配以及频率分频等方面发挥重要作用。

　　在实际应用中，CD4017最常见的作用之一是实现顺序控制。由于芯片具有十个输出端，且每个输出端在计数过程中依次置高电平，它能够依次驱动多个负载，实现流水灯、LED显示、旋转指示灯等效果。这种顺序控制功能在电子玩具、广告灯箱、装饰照明和指示系统中非常常用。

　　此外，CD4017还常被用作分频器。通过对输入的高频脉冲信号计数，CD4017可以将频率分为十等份，每个输出端的脉冲频率为输入频率的1/10，从而为后续电路提供低频信号。这一功能在数字钟表、频率计数、定时器以及各种需要脉冲分频的电子系统中应用广泛。

　　CD4017还可作为计数器使用。结合复位端和使能端，设计者可以实现自定义计数范围和控制逻辑。例如，通过在特定输出端连接复位电路，计数器可以在达到预设状态后自动回到初始状态，从而实现循环计数。这种功能在计数显示、电子骰子、按键计数以及自动控制系统中都非常有用。

　　CD4017由于CMOS工艺制造，具有低功耗、宽工作电压范围（3V–15V）和抗干扰能力强的特点，使其在工业控制、家用电器、自动化设备以及实验教学电路中都能够稳定工作。总之，CD4017的作用主要体现在顺序输出、脉冲分频、计数控制等方面，是数字电路设计中不可或缺的基础器件。

　　CD4017的特点

　　CD4017是一款经典的CMOS十进制计数器/分频器芯片，其特点决定了它在数字电子设计中的广泛应用。首先，CD4017采用CMOS工艺制造，具有低功耗、宽电压范围的优势。芯片的工作电压可在3V至15V之间变化，使其能够适应从低电压便携设备到高电压工业控制系统的多种应用场景。同时，静态电流极低，仅在微安级别，这使得CD4017非常适合低功耗电路和电池供电设备。

　　CD4017具有十个顺序输出端（Q0–Q9），每个输出端在接收时钟脉冲后依次被置高电平，其余输出端保持低电平，从而实现稳定的顺序控制。内部的译码逻辑确保在任意时刻仅有一个输出端为高电平，避免了输出冲突和信号重叠。这一特点使CD4017能够直接驱动LED、继电器或其他小功率负载，简化了外围控制电路设计。

　　CD4017的控制端灵活，具有RESET复位端和ENABLE使能端。RESET端可以在任何时刻将计数器复位到初始状态Q0，使计数器重新开始工作；ENABLE端用于控制计数功能的启停，当ENABLE为高电平时，计数器暂停工作，保持当前输出状态。这种控制灵活性极大增强了芯片在定时、计数和顺序控制电路中的适应能力。

　　CD4017还具备分频功能。输入脉冲信号通过内部计数器进行十进制累加，实现频率分频，每个输出端输出的脉冲频率为输入频率的1/10。这一功能在数字钟表、定时器、频率计数器及各种分频控制电路中非常实用。

　　CD4017封装多为16引脚DIP或SOP，便于面包板实验和PCB设计，且芯片工作温度范围宽（一般为-55℃至+125℃），具备良好的抗干扰能力和可靠性。总结来说，CD4017的主要特点包括低功耗、宽电压、顺序输出、控制灵活、分频能力强及封装便捷，使其成为数字电子设计中不可或缺的基础芯片。

　　CD4017的应用

　　CD4017作为一种十进制计数器/分频器芯片，因其结构简单、功能明确、控制灵活，广泛应用于各类数字电子电路中，尤其是在顺序控制、计数和分频场景中。其应用领域既包括基础电子实验，也涵盖工业自动化、家用电器及电子娱乐设备。

　　在LED流水灯和装饰照明中，CD4017是最常用的芯片之一。通过将十个输出端依次连接LED，配合稳定的时钟脉冲，LED能够依次点亮和熄灭，形成动态流水效果。这种应用不仅在电子教学和实验中常见，也广泛用于广告灯箱、节日装饰、舞台照明等需要动态视觉效果的场合。

　　在分频和时序控制电路中，CD4017可以将高频输入脉冲分为十等份输出，实现频率降低和定时控制。例如，在数字钟表、计时器、定时报警器中，通过CD4017分频可以产生稳定的低频信号，用于秒、分、小时计数，保证时钟精度和计时可靠性。

　　CD4017还可用于电子计数和循环控制。结合复位端和使能端，设计者可以实现预定计数范围或循环操作。例如，在电子骰子、按键计数器、自动点动控制和工业自动化生产线中，CD4017可实现顺序动作控制，如依次启动不同机械装置或控制信号输出顺序，提升系统自动化水平。

　　CD4017在教学与实验领域应用广泛。由于其使用方便、逻辑直观，非常适合初学者学习数字逻辑电路、顺序计数原理、分频器设计和脉冲控制实验。同时，它也常被用于制作DIY电子玩具、电子钟表、灯光效果控制器等创意项目，充分体现了其实用性与趣味性。

　　CD4017的应用涵盖了顺序控制、LED显示、分频计数、定时控制和实验教学等多个方面，其低功耗、宽电压、输出清晰和控制灵活的特点，使其成为数字电路设计和实际应用中不可或缺的基础芯片。

　　cd4017能替代哪些型号

　　CD4017的详细型号及可替代型号

　　CD4017是一款经典的CMOS十进制计数器/分频器芯片，属于4000系列逻辑芯片。该系列芯片因制造工艺、封装形式和性能指标的不同，衍生出多个型号和变体，以满足不同应用需求。常见的CD4017型号主要包括CD4017BE、CD4017BC、HC4017、TC4017、MC14017等。下面对这些型号进行详细介绍。

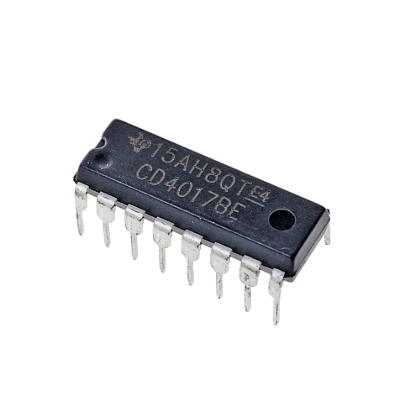

　　CD4017BE是最常见的标准型号，采用16引脚DIP封装，工作电压范围为3V至15V，静态功耗极低，输出端可直接驱动LED或小功率负载，适合教学实验、LED流水灯及低速计数应用。CD4017BC与CD4017BE类似，主要区别在于制造厂商不同，部分参数如最大时钟频率可能略有差异，但基本功能一致。HC4017是CD4017的高速CMOS版本，属于高性能逻辑芯片，工作频率比标准CD4017高，适合高速脉冲计数和频率分配电路。TC4017是Toshiba公司生产的CD4017兼容型号，参数与CD4017基本一致，封装也有DIP和SOP可选。MC14017是Motorola（现为ON Semiconductor）生产的CD4017系列芯片，功能同样兼容CD4017，封装形式多样，适用于不同电路板设计。

　　CD4017还有一些低功耗或工业级变体，例如CD4017BCE、HC4017N、MC14017BCP等，这些型号在工作温度范围、功耗以及封装形式上有所优化，以满足特定工业应用或高可靠性需求。总体来说，这些型号均遵循相同的逻辑结构和工作原理，因此在多数设计中可以互换使用。

　　在可替代性方面，CD4017因其标准化的功能和引脚排列，可被多种兼容芯片替代。在实际设计中，如果原芯片停产或采购困难，可以选择HC4017、MC14017、TC4017、CD4017BC、CD4017BCE等型号作为替代。这些替代型号在工作电压、逻辑电平、输出电流能力上与CD4017基本一致，能够直接应用于原有电路，无需修改电路布局或增加额外元件。尤其是在教育实验、LED流水灯、计数器和分频器等低速应用场景中，这些型号的兼容性非常高。

　　对于一些对工作频率要求较高的应用，HC4017系列芯片是优选替代方案，其高速CMOS特性允许输入时钟频率比标准CD4017高出数倍，保证高速脉冲计数和分频的稳定性。在工业自动化控制中，如果需要扩展计数器的工作温度范围或提高环境适应性，可选择工业级MC14017或CD4017BCE型号，这些芯片在-55℃至+125℃的温度范围内均能可靠工作。

　　值得注意的是，尽管CD4017和其兼容型号功能基本相同，但在极端电压、输出驱动能力或封装尺寸上可能存在差异，因此在替换前应仔细核对数据手册。例如，如果原电路依赖于芯片输出端直接驱动较大负载，需要确认替代型号的输出电流能力是否满足要求，必要时增加限流电阻或使用缓冲器。此外，部分替代型号的最大时钟频率和上升沿/下降沿特性可能略有不同，在高频应用中需要进行实际测试。

　　CD4017的详细型号包括CD4017BE、CD4017BC、HC4017、TC4017、MC14017及其工业级或低功耗变体。其可替代型号主要有HC4017、MC14017、TC4017、CD4017BC、CD4017BCE等，这些芯片在功能、逻辑结构和引脚兼容性上与CD4017基本一致，可在大多数低速至中速数字电路中直接替换，保证计数、分频和顺序控制功能的正常实现。在选择替代型号时，应关注工作电压、输出电流能力和时钟频率等关键参数，以确保电路可靠稳定运行。
