  什么是PCA9555

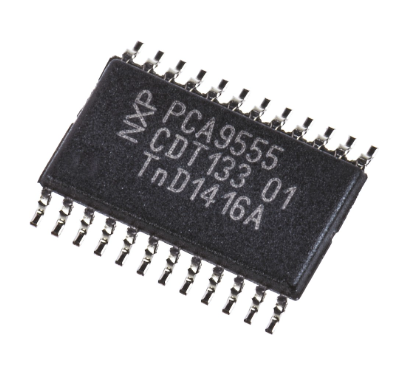

  PCA9555是一款由恩智浦(NXP)推出的16位I²C总线输入/输出扩展器芯片,广泛应用于电子设备中需要扩展GPIO口的场景。它通过标准的I²C接口与主控芯片(如微控制器或微处理器)进行通信,可以有效地增加系统的数字输入输出端口数量,而无需占用主控器过多的引脚资源。

  PCA9555内部包含两个8位I/O端口(Port 0和Port 1),每个端口的每一引脚都可以独立配置为输入或输出,支持高电平、低电平及高阻抗状态。此外,芯片具有内部上拉电阻,使其在输入模式下能够稳定读取信号状态。PCA9555还具备中断功能,当输入引脚状态发生变化时,可通过中断引脚通知主控器,提升系统响应速度和效率。

  由于其低功耗、高可靠性以及易于通过I²C总线级联多个器件的特性,PCA9555在工业控制、消费电子、智能家居和通信设备等领域被广泛使用。它不仅能够减少主控芯片的引脚负担,还能简化硬件布线,提高系统设计的灵活性。



目录
参数
工作原理
作用
特点
应用
替代选型

  PCA9555的参数

  PCA9555是一款16位I²C总线通用输入/输出扩展器,其参数在应用设计中非常关键,下面详细介绍其主要技术规格和特性。

  PCA9555工作电压范围为2.3V至5.5V,适用于多种低压系统和传统5V系统。它的工作电流非常低,在静态工作模式下典型值约为0.1µA至1µA,具有极低的功耗,非常适合电池供电和节能型设计。I²C总线工作在标准模式(100 kHz)和快速模式(400 kHz)下,允许系统灵活选择通信速率。

  PCA9555内部包含两个8位I/O端口(P0和P1),总共16个GPIO引脚。每个引脚可独立配置为输入或输出,输入模式下支持高电平、低电平检测,同时带有内部上拉电阻,输出模式下支持推挽输出,能够驱动标准逻辑电平负载。输出驱动能力在VCC=5V时典型为25 mA(总和限制),满足常规控制应用需求。

  芯片还具有中断功能(INT引脚),当输入状态发生变化时,会触发中断通知主控器,有助于快速响应外部事件。中断模式可以配置为活动低或高电平,有效减少主控器轮询负担。PCA9555允许多达8个器件在同一I²C总线上级联,通过三位地址引脚(A0、A1、A2)设定唯一地址,实现系统I/O口的扩展。

  其他关键参数包括工作温度范围为-40℃至+85℃,适应工业环境;封装类型主要为SOIC-24和TSSOP-24,便于PCB设计和自动化贴装。数据保持时间、时钟拉升/下降时间等I²C相关参数也符合I²C总线标准,保证了可靠通信。

  PCA9555凭借其宽电压范围、低功耗、高集成度、多功能I/O和中断支持,成为嵌入式系统、工业控制、家电设备和通信终端中广泛采用的I/O扩展器芯片。


  PCA9555的工作原理

  PCA9555是一款基于I²C总线的16位输入/输出扩展器,其工作原理主要依赖于I²C通信协议与内部寄存器控制来实现对外部I/O端口的管理。芯片内部包含两个8位I/O端口(P0和P1),每个端口的每个引脚都可以独立配置为输入或输出,通过寄存器对引脚状态进行读写,实现数据采集和控制功能。

  在工作过程中,主控器通过I²C总线向PCA9555发送操作命令,包括器件地址、寄存器地址以及数据字节。芯片通过内部译码器解析命令,并根据寄存器配置决定各引脚的功能。如果某个引脚被设置为输出模式,主控器写入的数据会直接作用于该引脚,使其输出高电平或低电平;如果引脚被设置为输入模式,外部电平信号会被采样到输入寄存器中,主控器可以通过I²C读操作获取这些状态。

  PCA9555还具备中断功能,通过INT引脚向主控器报告输入状态变化。当某个输入引脚的电平发生改变(与输入寄存器中的值不同),芯片会触发中断信号,使主控器立即响应,而无需轮询各个引脚,从而提高系统的响应速度和效率。中断模式可配置为活动低或高电平,便于不同系统逻辑的适配。

  PCA9555允许多片器件级联工作。通过A0、A1、A2三位地址引脚,每片芯片可以设置不同的I²C地址,实现最多八片芯片共用一条I²C总线,从而扩展更多I/O口而不增加主控器的引脚数量。内部采用时钟拉升/下降匹配电路和防抖滤波设计,保证了输入信号的稳定采样和可靠输出。

  PCA9555通过I²C总线命令与内部寄存器配合,实现对16个独立I/O端口的读写控制。其工作原理结合了灵活的输入输出模式、低功耗设计和中断响应机制,使其在嵌入式系统、工业控制和智能设备中能够高效、可靠地扩展GPIO资源。


  PCA9555的作用

  PCA9555主要作用是为微控制器或微处理器系统扩展额外的数字输入输出(GPIO)端口,从而解决主控芯片引脚不足的问题。在现代电子设备中,尤其是嵌入式系统、智能家居、工业控制和通信设备中,常常需要控制多个开关、传感器、LED或读取多路按钮状态,而主控器的原生GPIO数量有限。PCA9555通过I²C总线连接,可以轻松增加16个可编程I/O口,不占用主控器过多引脚资源。

  在输入方面,PCA9555可以读取外部设备或传感器的信号,例如按键状态、开关状态或逻辑电平信号。芯片内部带有上拉电阻,确保输入引脚在未接信号时不会悬空,从而保证信号采集的可靠性。结合中断功能,当输入状态发生变化时,PCA9555可以通过INT引脚向主控器发送中断信号,使系统能够立即响应事件,减少了软件轮询的复杂度和处理延迟。

  在输出方面,PCA9555能够控制外部设备的开关状态,如驱动LED、继电器或其他逻辑电平控制模块。每个引脚可独立设置为高电平或低电平,通过I²C命令灵活控制外设,实现复杂的控制逻辑。多片PCA9555可通过地址线级联在同一I²C总线上,轻松实现大规模I/O扩展,而不增加主控芯片引脚负担。

  除此之外,PCA9555还能简化硬件布线和系统设计。通过I²C总线,主控器只需两条信号线(SCL、SDA)即可管理多个I/O端口,减少PCB布线复杂性,节省空间和成本。其低功耗特性也非常适合电池供电系统,保证系统长期稳定运行。

  PCA9555的作用不仅是扩展GPIO数量,还能提供灵活、高效、低功耗和可靠的I/O控制方案,显著提升嵌入式系统和电子设备的可扩展性与响应能力。



  PCA9555的特点

  PCA9555作为一款16位I²C总线输入/输出扩展器,具有多项显著特点,使其在嵌入式系统和电子设计中广泛应用。首先,它通过I²C总线进行通信,仅需两条信号线(SCL和SDA)即可与主控器连接,大大减少了对微控制器引脚的占用,这在引脚资源有限的系统中尤为重要。芯片支持标准模式(100 kHz)和快速模式(400 kHz)的I²C通信速率,满足不同系统对数据传输速度的需求。

  PCA9555提供两个8位I/O端口,总共16个GPIO引脚,每个引脚可独立配置为输入或输出,具有极高的灵活性。在输入模式下,芯片内部自带上拉电阻,可稳定读取按键、开关或逻辑信号状态;在输出模式下,支持推挽输出,可驱动LED、继电器或其他外部负载,为系统提供可靠的控制能力。

  PCA9555支持中断功能,通过INT引脚在输入状态变化时通知主控器,无需轮询即可实现快速响应,提升系统效率。中断模式可以配置为活动低或高电平,适应不同逻辑设计要求。除此之外,芯片允许最多八片器件在同一I²C总线上级联,通过A0、A1、A2三位地址引脚设置不同地址,实现I/O口的大规模扩展。

  在功耗方面,PCA9555设计为低功耗器件,静态电流极低,仅为微安级,非常适合电池供电系统或节能型应用。同时,它工作电压范围宽,从2.3V至5.5V,能够兼容各种低压和传统5V系统,具有较高的系统适应性。封装方面,PCA9555常见为SOIC-24或TSSOP-24封装,便于PCB布局和自动化贴装。

  PCA9555的主要特点包括I²C总线通信、16位灵活I/O口、输入输出可独立配置、中断功能、低功耗、宽工作电压和支持多片级联。这些特性使其在嵌入式控制、工业自动化、智能家居和消费电子等领域成为理想的I/O扩展方案。


  PCA9555的应用

  PCA9555作为一款16位I²C总线输入/输出扩展器,因其灵活的I/O扩展能力、低功耗和中断功能,在各类电子设备和嵌入式系统中有着广泛的应用。其主要应用场景集中在需要大量数字输入输出但主控器引脚有限的系统中。

  在工业控制领域,PCA9555常用于扩展PLC或微控制器的输入输出口。例如,它可以用于监控多个开关状态、传感器信号或控制多个执行器,如继电器和指示灯。通过I²C总线进行通信,多个PCA9555器件可以级联,实现对大型工业设备的高密度I/O管理,同时中断功能能够在状态变化时立即通知主控器,提高生产线的响应速度和自动化水平。

  在智能家居和消费电子领域,PCA9555被广泛用于控制LED灯阵列、按键面板、触摸按钮输入以及风扇或电机的开关控制。由于每个引脚都可独立配置为输入或输出,并带有内部上拉电阻,设计者可以方便地采集用户操作信号或控制家居设备状态,同时简化了硬件布线,节省PCB空间。

  在通信设备中,PCA9555常用于扩展路由器、交换机或终端设备的控制接口,例如指示灯控制、按钮输入或外部模块的状态采集。通过中断机制,系统可以快速响应端口状态变化,提高通信设备的管理效率。

  PCA9555还被用于便携式设备、医疗仪器和汽车电子等领域。在便携式设备中,它可扩展按键和LED显示接口;在医疗仪器中,可用于传感器信号采集和报警指示;在汽车电子中,可控制仪表盘指示灯、开关状态监测或辅助系统的信号采集。

  PCA9555凭借其I²C接口、16位灵活I/O口、低功耗和中断功能,使其在工业控制、智能家居、通信设备、便携式电子产品以及汽车电子等多个领域都有着广泛应用,为系统设计提供了可靠、高效的GPIO扩展方案。



  pca9555能替代哪些型号

  PCA9555的详细型号及可替代型号

  PCA9555是恩智浦(NXP)推出的一款16位I²C总线输入/输出扩展器,其在市场上有多种详细型号和封装形式,以满足不同应用需求。常见的PCA9555型号主要根据封装类型、工作温度范围以及工业级或商业级版本进行区分。

  首先,PCA9555的详细型号包括:

  PCA9555BS:这是商业级版本,工作温度范围为0℃至+70℃,封装为SOIC-24或TSSOP-24,适合普通消费电子和办公自动化设备。

  PCA9555PW:封装为TSSOP-24,适用于PCB面积有限的设计,同样为商业级器件,温度范围为0℃至+70℃。

  PCA9555BD:工业级版本,工作温度范围为-40℃至+85℃,封装为SOIC-24,适合工业控制、通信设备和汽车电子等严苛环境。

  PCA9555DP:工业级TSSOP-24封装,耐高低温能力强,可靠性高,常用于工业自动化和户外设备。

  此外,根据不同封装及供应商标识,也可能存在PCA9555BS/BD/PW/DP的组合型号或带有前缀后缀的版本,用于区分不同的引脚排列、电气性能及封装工艺。通过I²C地址引脚的配置,这些器件可灵活应用于多片级联系统中,实现多达128个I/O口扩展。

  在可替代型号方面,PCA9555由于其标准I²C接口、16位I/O口、低功耗和中断功能,具有一定的兼容性和可替换性。可以替代市场上多种同类I²C GPIO扩展器,尤其是16位输入/输出控制器或支持中断功能的I/O扩展芯片。典型可替代型号包括:

  PCF8575(NXP):与PCA9555类似的16位I²C GPIO扩展器,支持双向输入/输出,每个引脚可独立配置为输入或输出。PCF8575的I²C接口、功能寄存器和中断特性与PCA9555基本兼容,因此在大多数应用中可以直接替代,尤其是在非工业温度环境下。

  TCA9555(Texas Instruments):TI推出的16位I²C GPIO扩展器,提供类似PCA9555的I/O配置能力和中断功能,工作电压范围也相似,适用于消费电子、嵌入式控制和通信设备。其封装形式和引脚排列与PCA9555接近,通常可以在现有PCB设计中替换。

  MCP23017(Microchip):16位I²C GPIO扩展器,功能强大,带有中断功能和内部上拉电阻。虽然寄存器地址略有差异,但通过软件适配,可以实现与PCA9555类似的功能,适用于扩展主控器GPIO口的系统。

  IS31FL3731/IS31FL3732(ISSI):部分型号提供I²C接口的GPIO扩展功能,尤其适合LED矩阵控制或高密度I/O需求场景。在部分应用中,可作为PCA9555的替代方案,尽管主要用于特定控制环境,但基础I/O扩展功能兼容。

  需要注意的是,虽然上述型号在功能上与PCA9555类似,但在替换时仍需关注寄存器配置、I²C地址设置、电气特性和中断逻辑的差异。例如,PCF8575在输入状态采样和寄存器映射上与PCA9555完全兼容,而MCP23017在寄存器地址和中断逻辑上有所不同,可能需要软件适配。TCA9555在电气特性和中断行为上与PCA9555接近,可在大多数应用中直接替代。

  PCA9555的详细型号主要包括BS、BD、PW和DP,涵盖商业级和工业级封装,适用于不同温度和环境条件。其可替代型号主要有PCF8575、TCA9555、MCP23017以及部分ISSI I²C扩展器,这些器件在功能、I²C通信和I/O扩展能力上与PCA9555高度相似。替换时需要综合考虑工作电压、温度范围、寄存器兼容性和中断逻辑,以确保系统功能正常。通过合理选择替代型号,设计者可以灵活扩展GPIO资源,降低采购成本,同时提高系统可靠性和可维护性。
