STM32F446 的参数

　　STM32F446 是基于 ARM Cortex-M4F 内核的高性能 MCU，其硬件参数配置丰富，适用于需要强大计算能力与多外设协同的嵌入式系统。首先，从核心参数来看，它采用最高 180 MHz 的 Cortex-M4 内核，并集成单精度浮点运算单元（FPU）与 DSP 指令集，使其在复杂算法、音频处理、数字滤波和控制系统中表现出色。它还具备 210 DMIPS 的运算能力以及优秀的中断响应特性。

　　在存储方面，STM32F446 提供多种 Flash 规格：128 KB、256 KB、512 KB，可满足不同复杂度的应用需求；SRAM 部分一般为 128 KB，并分布于不同的存储块以提升访问效率。同时，芯片支持外部存储扩展，包括 FSMC/Quad-SPI（部分型号支持），方便连接外部 NOR Flash、SRAM 或显示屏控制器。

　　外设接口是 STM32F446 的重要亮点。芯片内置多达 3 个 12 位高速 ADC（最高 2.4 MSPS）、2 个 12 位 DAC、多个通用定时器与高级定时器（可用于三相电机控制）。通信接口非常全面，包括：6 个 USART/UART、3 个 SPI、3 个 I²C、2 个 I²S（带音频 PLL），1 个 CAN、1 个 SDIO 接口、USB 2.0 OTG（FS/HS，HS 需外部 PHY）。其 GPIO 多达 80 个，可复用多种功能。

　　在电气参数方面，STM32F446 的工作电压范围为 1.7V 至 3.6V，I/O 口支持 5V 容忍。工作温度范围可覆盖 -40℃ 至 +85℃（工业级）或 -40℃ 至 +105℃（扩展级）。功耗设计较低，支持 Sleep、Stop、Standby 等多种节能模式，最低功耗可达微安级。

　　芯片还具备 CRC 校验、独立看门狗、窗口看门狗、实时时钟（RTC）、多种时钟源（HSE、HSI、LSE、LSI、PLL）等系统功能，确保可靠运行。其封装形式多样，包括 LQFP64、LQFP100、LQFP144 与 BGA 封装，以满足不同PCB布局需求。

　　STM32F446 凭借高主频、强计算能力、全面外设与优秀功耗表现，是中高端控制系统、工业仪表、音频设备、电机驱动等应用中非常可靠的核心处理器。

　　STM32F446 的工作原理

　　STM32F446 的工作原理基于 ARM Cortex-M4F 内核架构，通过高性能运算单元、存储体系、外设接口以及总线矩阵之间的协同工作，实现对外部世界的感知、处理与控制。其核心是运行在最高 180 MHz 的 Cortex-M4F 处理器，该内核内置单精度浮点运算单元（FPU）与 DSP 指令集，使芯片能够高效执行乘加运算、滤波、FFT 等复杂算法，适用于电机控制、音频处理与实时系统。

　　当系统上电后，内部的复位与时钟控制模块（RCC）负责初始化时钟树，选择外部晶振或内部振荡源作为主时钟，并通过 PLL 将频率倍频到所需的系统工作频率。随后程序从 Flash 中取指，通过总线矩阵（AHB/APB）调度，CPU 通过指令流水线执行用户程序。STM32F446 采用三级流水线并支持中断嵌套，结合 NVIC（嵌套向量中断控制器）能快速响应外部中断事件，如按键触发、通信接收或传感器数据变化。

　　在数据处理方面，内置的存储体系包括 Flash、SRAM以及缓存机制，通过 Harvard 结构实现指令与数据的并行访问，提高运算效率。同时，高速 DMA 控制器可在外设与内存之间传输数据，无需 CPU 干预，极大降低内核负担，如音频流、ADC采样、串口通信等都可依赖 DMA 自动处理。

　　STM32F446 通过丰富外设与引脚复用机制实现各种功能。ADC 将模拟信号转换为数字数据供 CPU 运算；定时器产生精确的 PWM 波形用于电机与驱动；USART、I²C、SPI、CAN、USB 等接口负责外部设备的通信；I²S 和音频 PLL 则用于高精度音频数据处理。所有外设都通过 APB 或 AHB 总线与内核互联，实现指令、数据与控制信号的协调传递。

　　芯片的低功耗控制单元可根据运行模式调整时钟、关闭不必要的外设，使系统能在性能与能耗之间灵活切换。综合来看，STM32F446 的工作原理就是通过高效内核、丰富外设、灵活总线架构和低功耗管理实现完整的嵌入式系统控制。

　　STM32F446 的作用

　　STM32F446 的主要作用是作为嵌入式系统的核心处理单元，负责完成数据采集、算法运算、信号处理、通信交互以及外设控制等任务，是众多电子设备的“大脑”。由于其基于 ARM Cortex-M4F 内核，具有强大的浮点运算能力和 DSP 指令集，使其特别适用于需要高运算效率、实时响应和复杂算法处理的应用场合。

　　STM32F446 在控制系统中发挥关键作用，包括电机控制、伺服驱动、步进控制及逆变器等领域。其高级定时器可生成高精度 PWM 波形，配合快速 ADC 实现闭环控制，使设备能够在精准速度和位置调节中保持稳定性能。在工业自动化中，它可以作为 PLC 子模块、传感器节点或执行器控制单元，进行各种机械动作的监测与协调。

　　在数据处理与音频应用方面，STM32F446 的 DSP 指令集、I²S 接口和专用音频 PLL 能够处理音频采样、混音、滤波与编码任务，非常适合用于数字音频设备、语音识别系统、声源定位装置等。其浮点运算单元能显著提升处理精度，使得音频信号处理更加自然、稳定。

　　STM32F446 在通信系统中也发挥重要作用。它内置多种通信接口，如 USART、I²C、SPI、CAN、USB、SDIO，使其可以作为通信中枢，负责外设之间的数据交换、协议解析及设备联动。例如在物联网网关、数据采集终端、智能家居控制器中，它能整合各类传感器与执行器，实现复杂的协同逻辑。

　　在测量仪器中，STM32F446 可以利用高速 ADC 进行精确的数据采样，结合内部定时器和 DMA 进行实时数据处理，用于数字示波器、功率分析仪、智能电表等设备。其低功耗模式也使其适合电池供电设备，如可携式仪器与移动终端。

　　STM32F446 的作用是提供高性能、低功耗、接口丰富且可靠的运算与控制平台，为工业、消费电子、通信设备、音频系统以及智能控制系统提供强大的处理能力与灵活的外设支持，是现代嵌入式应用中极具价值的核心芯片之一。

　　STM32F446 的特点

　　STM32F446 作为 STM32F4 系列中高性能与丰富外设兼具的代表型号，具备多方面的突出特点，使其在工业控制、音频处理、消费电子与通信设备中得到广泛应用。其核心特点首先体现在强大的处理能力上。该芯片采用 ARM Cortex-M4F 内核，主频可达 180 MHz，并集成单精度浮点运算单元（FPU）和 DSP 指令集，能够高效执行各种算法计算，如滤波、PID 控制、FFT 运算等，显著提升实时控制系统的响应速度与精度。

　　STM32F446 具备丰富且灵活的外设资源。它内置多达 3 个 12 位高速 ADC、2 个 DAC、多个通用定时器和专用高级定时器，适合电机控制、逆变器和高精度采集系统。同时，芯片具备广泛的通信接口，包括多组 SPI、I²C、USART/UART、I²S、CAN、USB OTG、SDIO 等，使其可以轻松与各种传感器、执行器、通信模块和存储设备交互，成为系统通信核心。

　　第三个显著特点是音频处理能力强。STM32F446 集成 I²S 和专门的音频 PLL，可用于高精度音频数据流处理，非常适合数字音频设备、语音处理终端和便携式声学仪器。其 DSP 与浮点单元在音频算法中具有明显优势，可降低软件处理负担。

　　在存储和系统架构方面，STM32F446 提供最高 512 KB Flash 和 128 KB SRAM，并采用多层 AHB/APB 总线矩阵，实现 CPU、DMA 与外设的并行访问，提高系统整体带宽。不仅如此，DMA 控制器可实现高效数据传输而不占用 CPU，大幅提升数据密集型任务的性能。

　　STM32F446 在能耗控制上也表现优秀。芯片支持多种低功耗模式（Sleep、Stop、Standby），并可根据应用关闭时钟或外设，使其在便携设备或低功耗场景中表现出出色的能效。

　　STM32F446 提供多种封装形式，如 LQFP 和 BGA，方便不同应用的硬件布局；其生态环境成熟，库函数、固件库、中间件和开发工具齐全，降低开发难度。

　　STM32F446 的特点可归纳为高性能、外设丰富、音频处理强、系统架构高效、功耗低以及生态完善，是一款非常全面且可靠的嵌入式控制芯片。

　　STM32F446 的应用（约500字）

　　STM32F446 凭借高性能的 ARM Cortex-M4F 内核、丰富的外设接口以及优异的运算能力，在众多嵌入式系统领域中得到了广泛应用。其应用领域涵盖工业自动化、智能控制、音视频处理、通信设备以及测量仪器等多个方面。

　　在工业自动化领域，STM32F446 常用于电机控制、伺服驱动、步进电机调速以及逆变器系统。借助其高级定时器和高速 ADC，芯片能够实现精确的 PWM 输出和闭环控制，确保电机运行的稳定性和高精度。在工业控制器、PLC 模块或传感器采集终端中，STM32F446 也能完成复杂的逻辑控制与实时数据处理，使生产线设备能够高效、可靠地运作。

　　在智能硬件和物联网设备中，STM32F446 担任核心控制器，整合各类传感器和通信模块。其多种通信接口（USART、I²C、SPI、CAN、USB）可以实现对温湿度、压力、位置或环境参数的实时采集与传输，同时支持与云平台或本地终端的数据交互，为智能家居、智能医疗设备和可穿戴设备提供强大支撑。

　　在音视频处理方面，STM32F446 的 DSP 指令集、I²S 接口和音频 PLL 使其能够高效处理音频信号，如音频采样、混音、滤波与语音识别。它常用于数字音频播放器、便携式录音设备、语音控制系统以及智能音箱等应用场景，确保音频信号处理高效且精度高。

　　此外，在通信与数据采集系统中，STM32F446 可以作为核心数据处理单元，处理高速数据流和复杂协议。例如在网关设备、数据采集终端或工业测量仪器中，芯片通过 DMA 与高速接口采集传感器数据，并进行实时处理与传输，提高系统响应速度和稳定性。

　　STM32F446 还应用于便携式测量仪器和医疗设备，如数字示波器、电能分析仪、心电监护仪等，通过其高速 ADC、定时器及 DMA 控制器实现高精度数据采集和实时运算，满足精密测量和分析需求。

　　STM32F446 以其高性能运算、丰富外设、高精度控制及低功耗特性，成为工业、智能硬件、音视频处理、通信和测量仪器等领域中不可或缺的嵌入式核心控制器。

　　stm32f446能替代哪些型号

　　STM32F446 的详细型号与可替代型号

　　STM32F446 系列是意法半导体（STMicroelectronics）在 STM32F4 系列中推出的高性能微控制器产品，定位于中高端嵌入式应用。该系列芯片基于 ARM Cortex-M4F 内核，主频最高 180 MHz，具有浮点运算单元和 DSP 指令集，配合丰富的外设接口，使其在工业控制、音频处理、智能硬件和通信设备中非常适用。STM32F446 系列在存储容量、封装形式和外设功能上具有多种型号，以满足不同应用需求。

　　一、STM32F446 系列详细型号

　　STM32F446 系列可以按照 Flash 容量、封装形式、引脚数及外设组合来区分，主要型号如下：

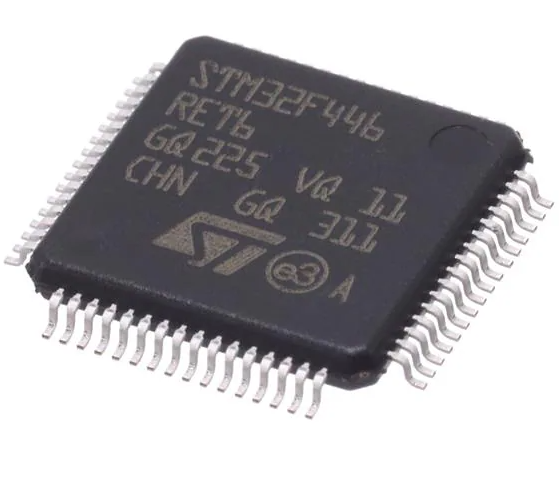

　　STM32F446RE / STM32F446RET6

　　Flash: 512 KB

　　SRAM: 128 KB

　　封装: LQFP64 / LQFP100

　　主频: 180 MHz

　　适合高性能控制系统和工业应用

　　STM32F446ZE / STM32F446ZET6

　　Flash: 512 KB

　　SRAM: 128 KB

　　封装: LQFP144

　　提供更多 GPIO 与外设接口，适合复杂外设控制

　　STM32F446VC / STM32F446VET6

　　Flash: 256 KB

　　SRAM: 128 KB

　　封装: LQFP100

　　中等规模应用，如通信网关或中等精度控制系统

　　STM32F446IC / STM32F446IT6

　　Flash: 128 KB / 256 KB

　　SRAM: 64 KB / 128 KB

　　封装: LQFP64 / LQFP100

　　用于资源需求中等的嵌入式设备

　　STM32F446NG / STM32F446NGH6

　　Flash: 1 MB（部分变种）

　　SRAM: 128 KB

　　封装: LQFP144

　　高容量存储，适合音视频处理或大程序存储需求

　　STM32F446xx 的其他变种

　　不同封装形式包括 LQFP64、LQFP100、LQFP144 和 BGA 封装

　　支持不同的外设组合，如 USB OTG FS/HS、CAN、SDIO、I²S、ADC/DAC 数量等

　　不同型号可根据 GPIO 数量和外设需求灵活选型

　　STM32F446 系列通过丰富的型号选择，可满足从中小型工业控制系统到音频处理设备、智能仪器甚至复杂通信网关的应用需求。

　　二、STM32F446 可替代的型号

　　由于 STM32F446 系列在性能和外设上具有全面优势，它可以在许多同系列或不同系列 MCU 中替代其他型号，尤其在功能兼容和性能匹配方面表现出色。以下是几个主要可替代方向：

　　替代 STM32F407 系列

　　STM32F407 系列也是 STM32F4 系列的 Cortex-M4F MCU，主频 168 MHz，内存和外设丰富

　　在性能上，STM32F446（180 MHz）略高于 STM32F407，同时在 ADC、DAC、定时器和通信接口上更灵活

　　适合在工业控制、音频处理、运动控制系统中直接替代 STM32F407，以提升性能或扩展外设

　　替代 STM32F429 系列（部分型号）

　　STM32F429 以高性能图形处理为特点，但在某些中等应用中，其额外功能未必使用

　　STM32F446 提供足够的处理能力、丰富定时器、ADC/DAC 和通信接口，可作为 STM32F429 的低成本替代方案

　　对于音频采集、工业控制和智能设备等不依赖 TFT LCD 控制的场景，STM32F446 是理想选择

　　替代 STM32F407/STM32F405 的低端封装型号

　　对于 Flash、GPIO 数量或封装引脚要求不高的 STM32F407/STM32F405 应用

　　STM32F446 低端型号（如 STM32F446IC、STM32F446VC）可在保持性能的同时，降低成本或简化布局

　　替代其他厂商 Cortex-M4 MCU

　　如 NXP 的 LPC4370、TI 的 TMS320F280x（部分型号）

　　在中高性能嵌入式控制、音频处理和工业采集系统中，STM32F446 以更高主频、更丰富接口和成熟生态，可替代其他厂商 MCU

　　优势在于 STM32 系列的生态环境，包括固件库、HAL 库、CubeMX 配置工具及社区支持

　　替代 STM32F446 旧版或停产型号

　　对于已停产或供应紧张的 STM32F446 早期封装型号，可以使用新型号（如 STM32F446RE 替代 STM32F446RC）

　　通过软件兼容和引脚兼容，可实现无缝替换

　　总的来说，STM32F446 系列的可替代性主要体现在以下几个方面：高性能 ARM Cortex-M4F 内核、丰富的 ADC/DAC 与定时器、高速通信接口、灵活 GPIO 布局以及成熟生态工具支持。无论是同系列旧型号、其他系列 MCU，还是其他厂商的 Cortex-M4 芯片，STM32F446 都可以作为可靠的升级或替换方案，为嵌入式系统提供更高性能、更丰富功能和更低开发成本。

　　通过合理选择 STM32F446 系列的具体型号（RE、ZE、VC、IC 等），开发者能够针对不同应用需求实现对多种 MCU 型号的替代，既保证性能，又优化成本和布局，是中高端嵌入式开发中常用的核心控制器解决方案。
