CD4017（TI）：十进制计数器在时序控制中的深度解析

一、CD4017芯片概述

CD4017是德州仪器（TI）推出的一款基于CMOS工艺的十进制计数器/脉冲分配器集成电路。它凭借独特的Johnson计数器架构和内置译码电路，在数字电路设计中占据重要地位。其核心功能是将输入的时钟脉冲按十进制顺序分配到十个输出端，每个输出端依次产生高电平信号，形成精确的时序控制能力。这种特性使其广泛应用于LED灯光控制、工业自动化设备、安防系统等领域，成为时序控制电路中的关键元件。

1.1 芯片发展背景

CD4017的诞生源于对低成本、高可靠性时序控制解决方案的需求。在20世纪70年代，随着数字电子技术的快速发展，传统机械式计数器已无法满足复杂时序控制的需求。TI公司通过创新采用CMOS工艺和Johnson计数器结构，开发出CD4017系列芯片，实现了计数与译码功能的集成化。该芯片一经推出便迅速成为工业标准，至今仍是时序控制领域的首选方案之一。

1.2 技术演进历程

从最初的CD4017B到现代改进型CD4017BM，TI持续优化芯片性能。关键技术突破包括：

• 电源电压范围扩展至3-15V，适应不同应用场景

• 最大时钟频率提升至5.5MHz，满足高速计数需求

• 引入斯密特触发器整形电路，增强抗干扰能力

• 优化译码电路设计，消除输出毛刺现象

二、CD4017内部结构解析

CD4017的内部电路由Johnson计数器、译码电路和输入控制模块三部分组成，各模块协同工作实现精确的时序控制功能。

2.1 Johnson计数器核心

Johnson计数器采用5级移位寄存器结构，通过环形反馈实现十进制计数功能。其工作原理如下：

1. 初始状态：所有触发器输出为0，Q5输出经反相后反馈至Q1输入

2. 时钟上升沿触发：数据在寄存器中逐级右移，Q1→Q2→Q3→Q4→Q5

3. 计数循环：每10个时钟周期完成一次完整循环，第10个脉冲后自动归零

这种结构具有编码可靠、工作速度快的特点，特别适合需要无毛刺输出的时序控制应用。为避免上电时进入伪码状态，芯片在第三级触发器输入端增加了组合逻辑电路，确保最多经过8个时钟脉冲即可进入正常工作状态。

2.2 译码电路设计

译码电路由10个2输入与门组成，将Johnson计数器的5位二进制输出转换为10个互斥的十进制输出。其关键特性包括：

• 输出特性：每个输出端仅在对应计数周期保持高电平（约VDD电平）

• 防锁选通：通过特殊时序设计避免竞争冒险现象

• 快速响应：译码延迟小于50ns，满足高速计数需求

2.3 输入控制模块

输入控制模块包含时钟输入、复位端和禁止端，实现灵活的时序控制：

• 时钟输入（CP）：内置斯密特触发器，支持上升沿触发计数

• 复位端（MR）：高电平有效，立即将计数器清零并置Q0为高

• 禁止端（INH）：高电平时禁止计数，保持当前输出状态

三、CD4017引脚功能详解

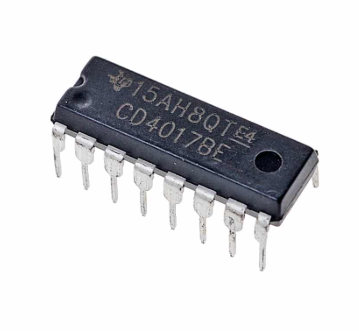

CD4017采用16引脚DIP/SOP封装，各引脚功能定义如下：

3.1 电源与接地引脚

• 引脚16（VDD）：电源正极，工作电压范围3-15V

• 引脚8（VSS）：电源负极，通常接地

3.2 输出引脚群

• 引脚1-7,9-11（Q0-Q9）：十个译码输出端，按计数顺序依次产生高电平

• 引脚12（CO）：进位输出端，每10个时钟脉冲产生一个下降沿脉冲

3.3 控制输入引脚

• 引脚14（CP）：时钟输入端，上升沿触发计数

• 引脚15（MR）：复位端，高电平有效

• 引脚13（INH）：禁止端，高电平时停止计数

3.4 典型应用配置

在流水灯应用中，典型连接方式为：

• CP接555定时器输出

• MR通过开关接VSS（正常工作）或VDD（复位）

• INH接地（始终允许计数）

• Q0-Q9分别接LED驱动电路

• CO可接下一个CD4017的CP实现级联扩展

四、CD4017工作原理深度剖析

CD4017的工作过程可分为初始化、计数和循环三个阶段，每个阶段都涉及复杂的时序交互。

4.1 初始化阶段

上电瞬间，由于Johnson计数器的环形结构，输出可能进入任意伪码状态。组合逻辑电路开始工作，通过强制D3输入确保：

• 最多经过8个时钟脉冲后进入正常计数序列

• 避免长时间停留在无效状态

4.2 正常计数阶段

每个时钟上升沿触发以下操作：

1. Johnson计数器数据右移一位

2. 译码电路根据当前计数状态激活对应输出端

3. 进位输出端根据计数状态更新（每10个脉冲产生一个下降沿）

时序图显示，从CP上升沿到输出变化的总延迟约为120ns（VDD=10V时），满足大多数时序控制需求。

4.3 特殊状态处理

• 复位操作：MR高电平立即将所有触发器清零，Q0输出高电平

• 禁止操作：INH高电平时，CP脉冲被忽略，保持当前输出状态

• 伪码抑制：组合逻辑电路持续监测计数状态，自动纠正异常

五、CD4017在时序控制中的典型应用

CD4017的十进制计数特性使其成为时序控制领域的理想选择，以下介绍几种最具代表性的应用方案。

5.1 LED流水灯控制系统

通过CD4017与555定时器的组合，可实现多种流水灯效果：

• 基本流水灯：10个LED依次点亮，循环周期可调

• 双向流水：通过增加控制电路实现正反向流动

• 间隔闪烁：利用部分输出端控制不同颜色的LED

典型电路参数：

• 555定时器：R1=10kΩ，C1=10μF，产生约1.1Hz方波

• CD4017：VDD=5V，输出电流驱动能力达10mA

• 扩展能力：通过CO端级联可实现20路、30路输出

5.2 工业温度调节系统

在电热设备控制中，CD4017可实现精确的功率分级调节：

• 输出端控制可控硅导通角

• 每级对应10%的功率输出

• 通过复位端实现温度设定点调整

系统优势：

• 无需复杂微控制器

• 抗干扰能力强

• 成本仅为PLC系统的1/5

5.3 安防警报系统

CD4017在安防领域的应用包括：

• 电子密码锁：通过预设输出组合验证密码

• 追光报警：配合红外传感器实现入侵检测

• 定时巡逻：控制多个探测器的顺序激活

创新设计：

• 采用多级级联扩展输出通道

• 结合CD4060实现长时间定时

• 通过光耦隔离提高系统可靠性

六、CD4017高级应用技巧

掌握以下技巧可充分发挥CD4017的性能潜力，实现更复杂的时序控制功能。

6.1 多芯片级联扩展

通过CO端与下一级CP端的连接，可实现输出通道的指数级扩展：

• 两级级联：20个输出端（0-19）

• 三级级联：30个输出端（0-29）

• 注意事项：末级CO端需接上拉电阻

6.2 输出状态锁定

利用INH端可实现输出状态的临时锁定：

• 应用场景：需要保持当前显示状态的计数系统

• 实现方法：通过逻辑电路控制INH端电平

• 恢复计数：将INH置低即可

6.3 非标准计数序列

通过外部逻辑电路修改CD4017的计数顺序：

• 跳过特定输出：利用与门屏蔽不需要的计数状态

• 重复输出：通过或门合并多个输出端

• 反向计数：增加反相器改变计数方向

七、CD4017选型与采购指南

TI提供的CD4017系列包含多种型号，选型时需考虑以下关键参数：

7.1 主要型号对比

7.2 采购渠道推荐

拍明芯城（http://www.iczoom.com）作为专业的IC元器件交易平台，提供以下优势服务：

• 型号查询：支持CD4017全系列型号检索

• 价格参考：实时更新市场行情与供应商报价

• 国产替代：推荐兼容型号如NXP的HEF4017BT

• 数据手册：提供完整中文技术文档下载

• 样品申请：支持小批量样品采购测试

7.3 封装与规格参数

CD4017常见封装形式及关键参数：

• PDIP-16：引脚间距2.54mm，适合手工焊接

• SOIC-16：体积缩小60%，适合SMT工艺

• TSSOP-16：超薄设计，厚度仅1.2mm

• 工作温度范围：-55℃至125℃（工业级）
