z-15gw22-b的参数

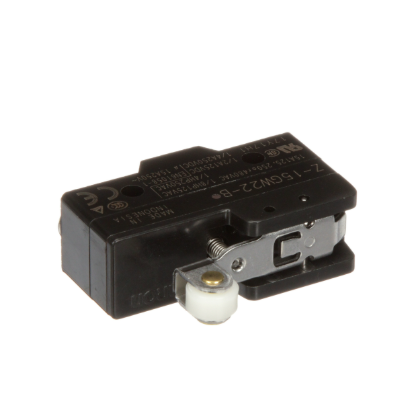

　　该型号属于 Omron Z 系列通用微动／限位开关 (basic switch / limit switch)，类型为 短铰链滚轮杠杆 (short hinge roller lever)，触点形式为 SPDT (单刀双掷：NO/NC)。

　　开关的额定负载能力较强：交流 (AC) 下最大可达 15 A；直流 (DC) 下常用为 6 A（在 30 VDC 时）。

　　具体切换能力如下：对于阻性 (resistive) 负载，AC 125 V / 250 V 均为 15 A；在交流高电压 (如高达 500 V AC) 时，也可承受最高约 10 A。欧姆龙+1 对于负载如灯 (lamp load) 或感性 (inductive) 负载、或电动机 (motor load)，其允许电流和电压则依据标准会有所降低。

　　机械／电气寿命方面，该开关耐用性很高：机械寿命 ≥ 10,000,000 次操作，电气寿命 ≥ 500,000 次切换。

　　触点特性方面，接触材料为银 (silver)，标准接触间隙 (contact gap) 约 0.5 mm。 接触电阻 (初始值) ≤ 15 mΩ。

　　操作力 (operating force) 为 约 160 gf (约 1.57 N)，释放力 (release force) 为 约 42 gf (约 0.41 N)。RS Online+1 行程 (differential travel) 约 0.020 in (0.5 mm)，过行程 (overtravel) 约 0.094 in (2.4 mm)。

　　物理尺寸与构造方面：外壳为塑料 (plastic housing)，杠杆加滚轮 (roller lever) 结构；接线方式为 螺丝端子 (screw terminal)，安装类型为底盘 (chassis) 安装。BPX+2Omron+2 环境适应范围为温度 –25 °C 到 +80 °C，湿度一般环境为 35–85% RH。 防护等级为 IP00（即无特别防水防尘保护，仅适用于封装或室内环境中）。

　　Z-15GW22-B 是一种通用、坚固、重复性高且切换容量大的微动／限位开关。它适合用于自动化设备、工业机械、控制系统、家电、机械限位、安全防护等场合。其高电流承受能力 (15 A)、较高机械寿命和简单可靠的结构，使其成为经典、广泛应用的开关元件。

　　z-15gw22-b的工作原理

　　Z-15GW22-B 的工作原理基于 微动开关（Snap-Action Switch）内部的弹簧快速转换机构，通过外部机械力推动杠杆，使触点在瞬间完成状态切换。该结构利用杠杆、滚轮、传动杆、复位弹簧及双稳态触点机构之间的力学关系，使开关在触点闭合或断开时都能保持较高的动作速度和可靠稳定性。

　　当外力作用在其 短铰链滚轮杠杆 上时，杠杆会向下压动内部的传动杆（plunger）。在初始阶段，传动杆只是压缩弹簧并接近动作点，但触点仍保持原有状态（通常为常闭 NC 接通、常开 NO 断开）。随着外力持续加大，传动杆推动弹簧跨越一个临界平衡点，这时内部的 快速动作机构（Snap-Action Mechanism） 会瞬间释放，使触点系统快速翻转，完成状态切换。这种瞬时跳变具有极短的动作时间，不会因外力大小或速度差异而发生缓慢或中间状态，从而避免触点抖动、降低电弧产生，延长使用寿命。

　　当外力移除后，内部弹簧会推动机构反向经过临界点，触点再次迅速跳回原始位置。这种设计使开关具有明显的 动作力（Operating Force） 和 释放力（Release Force） 差异，但保证稳定重复性。Z-15GW22-B 的动作力约为 160gf，而释放力约为 42gf，意味着只有外力在达到一定阈值时才能使触点转换，这确保其在机械系统中不易因震动或轻微接触而误动作。

　　Z-15GW22-B 属于 SPDT（单刀双掷） 结构，内部同时包含 常闭（NC） 和 常开（NO） 两组触点。动作之前，NC 端保持导通；当开关被触发后，内部触点迅速反转，NO 导通、NC 断开。这种双状态输出能用于检测物体位置、限位控制、动作反馈、机械保护等多种控制场合。

　　由于采用银合金触点与耐高电流的结构设计，该开关可直接切换 15A 的负载电流。快速跳变原理能减少触点烧蚀，配合高机械寿命结构，使其能够在工业机械中长期稳定工作，如机床限位、升降机位置反馈、工业自动化传感、安全防护开关等。

　　Z-15GW22-B 的工作原理核心在于 快速动作弹簧机构 + 杠杆驱动 + 双稳触点切换，实现了高灵敏度、可靠性、抗振动、寿命长的特性。

　　z-15gw22-b的作用

　　Z-15GW22-B 的作用主要体现在 机械位置检测、运动极限保护、动作反馈信号输出以及负载控制 等多个方面，是工业自动化与机械设备中非常常见的微动限位开关之一。由于它具备 SPDT（常开 NO＋常闭 NC）双输出触点、15A 的大电流承载能力、可靠的快速动作机构以及耐久的机械寿命，因此可在各种设备中执行精确的开关控制与状态检测任务。

　　它的核心作用是 位置检测（Position Detection）。在机器运动过程中，当某个移动部件触碰到 Z-15GW22-B 的滚轮杠杆时，开关能立即输出信号，判断部件是否到位。这种应用在传输线、自动门、机械臂、机器人导轨、包装机等机器中非常重要，用于检测物体到达指定位置或进行过程确认。例如在加工机床中，滑台移动到限位端点时触发开关，PLC 即可得到位移已到达的信息。

　　它可用于 安全限位保护（Limit Protection）。在许多设备中，滑台、门体、杠杆或机械臂如果超出安全范围可能造成设备损坏。Z-15GW22-B 可作为硬件限位点，当动作件触碰开关后立即断开或切换触点，使系统立即停止运动，避免超程事故。例如升降平台、电梯部件、自动仓储机械等均使用它作为终点保护开关。

　　Z-15GW22-B 还可承担 电气回路控制（Electrical Control） 的作用。凭借其 15A 的触点容量，它能直接控制较大电流的负载，如小型电机、继电器线圈、灯具、加热器、泵类设备等。在自动化设备中，它常用于监测机构状态并自动控制后级动作。例如当某个门关闭到位，开关被触发后可以自动启动电机或允许系统运行。

　　它在系统中还承担 动作反馈（Action Feedback） 功能。设备启动、锁扣闭合、门体到位、工件推送到指定位置等动作都能通过该开关的触点状态进行回传，使控制系统判断流程是否可以进入下一步，提高自动化过程的可靠性和精确性。

　　由于采用坚固耐用的快速弹簧机构、10 万到百万级的电气寿命以及耐机械冲击的结构，Z-15GW22-B 特别适用于工业现场环境，例如机床、输送线、自动包装、物流设备、门控系统、农业机械及自动控制装置。

　　Z-15GW22-B 的作用涵盖 检测、保护、控制与反馈，是各种机械与自动化设备不可缺少的基础元件之一，在实际工程中具有极高的应用价值与可靠性。

　　z-15gw22-b的特点

　　Z-15GW22-B 具有一系列突出的结构、电气与使用特性，使其成为工业自动化和机械控制中广泛应用的高可靠性微动限位开关。作为 Omron Z 系列的热门型号，它在设计上兼顾了高耐久度、大负载能力、精准动作以及多场景兼容性，适合用于各种机械设备、自动生产线和控制系统。

　　其最显著的特点之一是 高负载能力。Z-15GW22-B 的触点额定电流高达 15A（AC 250V），远高于许多普通微动开关，因此可以直接驱动中等功率的电机、电磁阀、灯具或其他控制负载，无需额外继电器作为中间驱动。这使其在工业现场更具实用性和可靠性。

　　该开关采用 快速动作（Snap-Action）机构，其内部弹簧结构可确保触点在运动过程中以极高速度完成切换，不受外部推动速度快慢的影响。此特性带来更小的触点抖动、更短的电弧时间，显著延长触点寿命，同时保证高重复性动作。对于需要精准定位或频繁切换的设备，这是非常重要的优势。

　　Z-15GW22-B 还具备 极高的机械寿命与电气寿命。机械寿命可达千万次级别，电气寿命通常超过 50 万次，耐久性强，可长期在工业现场运作而无需频繁维护，这使其成为设备制造商的标准选择之一。

　　该型号使用 SPDT（三端双稳）触点结构，提供常开 NO 与常闭 NC 两种信号输出，可灵活用于检测、控制、互锁、安全保护等不同功能，适配各种控制逻辑。外部采用 短铰链滚轮杠杆，动作灵敏，触发行程短，适用于多种接触方式，如侧向、斜面、滑块等机械结构。

　　在安装与适应性方面，Z-15GW22-B 采用 螺丝端子接线 与 底座固定方式，便于现场布线和安装维护。其外壳耐冲击、防腐蚀，能在 -25°C 至 +80°C 的环境下稳定工作，适合长期运行于普通工业环境、机箱内部或自动设备中。

　　Z-15GW22-B 的主要特点可归纳为：大电流承载能力、快速动作机制、高耐久度、双输出触点、结构坚固、安装方便、动作可靠且适配范围广。这些优势使其成为各类机械设备中的经典限位开关与位置检测组件，具备长期稳定的工程价值。

　　z-15gw22-b的应用

　　Z-15GW22-B 作为 Omron Z 系列高可靠微动限位开关，在工业自动化、机械控制、家电设备以及安全保护系统中有着广泛应用。其高负载能力（最大 15A）、快速动作机构、长寿命和双触点输出，使其能够在多种场景下实现位置检测、限位控制、动作反馈和负载开关功能。

　　在 工业自动化领域，Z-15GW22-B 常用于输送线、装配线、机械手臂和自动化生产设备的限位检测。当工件或机械部件移动到指定位置时，开关被触发，向控制系统发送信号，实现精准定位和流程控制。例如在包装机中，当滑台移动到终点位置时触发开关，PLC 系统即可启动下一步动作，保证生产流程连续、高效、安全。

　　在 机床与工业机械设备 中，Z-15GW22-B 被用作行程限位开关，用于保护机械部件不发生超程。滑台、杠杆、升降平台或旋转部件触碰开关时，开关可立即断开电路或触发控制指令，停止电机运行，从而防止设备损坏或安全事故。这种机械保护作用在重型设备和高精度加工场合尤为重要。

　　在 家用电器及办公设备 中，该开关也有应用，如微波炉门检测、打印机和复印机的部件定位、洗衣机和干衣机的门锁或水位控制开关。其双触点 SPDT 输出可提供常开和常闭信号，实现多功能控制，如门关闭后启动电机或解除安全锁定。

　　Z-15GW22-B 在 自动门、升降机、物流设备、农业机械 等领域也得到应用。自动门系统中，它用于门体到位检测，触发开关后控制门的开闭电机；在升降机和物流分拣设备中，检测货物或平台位置，提供安全限位和动作反馈；在农业机械中，用于监测操作部件位置和动作状态。

　　该开关由于结构坚固、动作灵敏、耐久性高，可长期在高频使用环境中稳定工作，同时能承受较大电流负载，因此成为工业现场常用的基础控制元件。无论是位置检测、限位保护、动作反馈，还是电气控制开关，Z-15GW22-B 都能提供可靠解决方案，广泛服务于自动化生产、机械保护及各类控制系统。

　　z-15gw22-b能替代哪些型号

　　Z‑15GW22‑B 所属及相关详细型号

　　Z‑15GW22‑B 属于 Omron 的 “Z 系列基本／限位开关 (Z‑Series Basic/Snap‑Action Switches)” 中的 “短铰链滚轮杠杆型 (short hinge roller lever)” 版本。

　　在 Z 系列中，根据触发机构 (actuator) 不同，还有多种变体 —— 例如：

　　柱塞式 (plunger) 型，如 Z-15G-B、Z-15GD-B、Z-15GS-B 等。

　　面板安装柱塞 (panel-mount plunger)／滚轮柱塞 (roller plunger) 型，如 Z-15GQ-B、Z-15GQ22-B 等。

　　铰链杠杆 (hinge lever) 型，如 Z-15GW-B、Z-15GW2-B、Z-15GW22-B (当前型号) 等。

　　还有一些更特殊的形式 (如 “逆动作 (reverse-action) 铰链滚轮型” Z-15GM22-B / Z-15GM2-B) 等。欧姆龙

　　因此，整个 Z‑15 系列非常丰富 —— 根据用途 (限位、面板安装、微小负载检测、安全开关等) 和触发方式 (杠杆、滚轮、柱塞) 可选多个子型号。

　　Z‑15GW22-B 可以替代哪些型号 / 在什么情况下可以互换

　　因为 Z‑15GW22-B 是 Z 系列中 “杠杆 / 滚轮 + SPDT + 15 A” 的标准通用限位开关，所以在很多场合，它可以作为其他 Z‑系列型号 — 尤其是同类杠杆型或滚轮型 — 的替代品。常见替代或互换的候选包括：

　　Omron Z-15GW2-B：同为 Z 系列铰链滚轮杠杆型，且额定容量相同 (15 A)，触点配置 (SPDT)、端子 (screw terminal)、安装方式也一致 — 若原电路或机械结构允许杠杆位置/方向稍有调整，Z-15GW2-B 往往可以直接替代 Z-15GW22-B。

　　Z-15GW-B / Z-15GW (无 “22” 后缀) 型号：Z 系列标准铰链杠杆型开关，在许多基础限位或控制场合与 Z-15GW22-B 相似。若对触点间隙、杠杆长度或滚轮有一定容忍，Z-15GW-B / Z-15GW 可作为粗略替代。

　　对于一些非杠杆／非滚轮、而是柱塞 (plunger) 的 Z‑15G‑系列 (如 Z-15G-B、Z-15GD-B) —— 在触发形式不同 (杠杆 vs 柱塞) 的情况下，不建议直接替换。但若你的应用只关注开关容量、电气规格 (15 A, SPDT) 而触发结构可修改，则理论上也可考虑，但实际机械结构和动作方式差异较大，不保证性能一致。

　　需要注意几个实际考量／限制：

　　尽管同属 Z 系列，但不同子型号的 杠杆长度、滚轮位置、触发角度 有可能不同 — 这会影响机械结构（如机构定位、行程、力臂、触发位置等）的匹配。因此即使电气规格匹配，也要确认 机械尺寸与安装方式兼容。

　　若原来使用的是柱塞型 (plunger) — 那么直接用杠杆型 (lever) 替代可能导致触发方式不适用 (例如空间不够、行程不合适、触发力不合适) 。

　　虽然 Z-15GW22-B 的额定容量较高 (15 A)，但在某些场合 (如高频切换、感性负载、电动机启动冲击) 必须对比原型号规格 (尤其是感性／电动机负载能力、最大耐冲击电流等)，确保新的型号仍能满足要求。

　　为何 Z-15GW22-B 及 Z‑系列的可替代性较强

　　Z‑系列是一个设计目标就是“高通用性、丰富变种、覆盖多种触发结构与负载能力”的系列。欧姆龙+2欧姆龙+2

　　统一的 SPDT 触点配置和 15 A 额定容量，使得多数 Z‑系列在电气特性上保持一致。

　　多样的执行机构 (杠杆、滚轮、柱塞) 提供灵活的机械接口选择。

　　螺丝端子 (screw terminal) + 底座安装 (chassis or panel mount) 的结构方便布线与替换。

　　长寿命、快速动作、高重复性 —— 对于多数工业自动化、限位保护、位置检测等应用都很适合。

　　因此，当你需要替换一个老旧或停产开关 (例如某些 Z‑系列已停产型号)，只要新的型号与原来的触发方式、电气规格、机械安装方式兼容，Z-15GW22-B 或 Z-15GW2-B / Z-15GW-B 等都很可能是合适的替代者。
