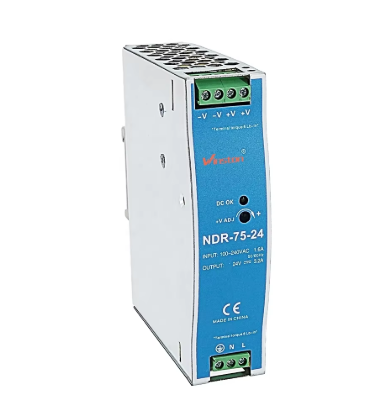

ndr-75-24的参数

　　基本电气参数

　　输出电压 (Output Voltage): 24 V DC

　　输出电流 (Rated Output Current): 3.2 A，也就是最大输出电流为 3.2 A。

　　额定输出功率 (Output Power): 约 76.8 W（有厂商标为 75 W）

　　输出纹波及噪声 (Ripple & Noise): 最大约 120 mV p‑p

　　输出电压调整范围 (Voltage Adjustment Range): 24 ~ 28 V。这为在实际安装中允许轻微调节输出提供了灵活性。

　　输出电压精度／稳压 (Voltage Tolerance / Regulation): 输出电压公差约 ±1.0 %，并且 线性调整 (Line Regulation) 为 ±0.5%，负载调整 (Load Regulation) 为 ±1.0%。

　　输入与电源适应性

　　输入电压范围 (AC Input Voltage): 90 ~ 264 VAC，也可接受 127 ~ 370 VDC 作为直流输入（部分资料提到支持 DC 输入）。

　　频率范围 (Input Frequency): 47 ~ 63 Hz。

　　输入电流 (Typical AC Input Current): 大约 1.45 A (115 VAC) 或 0.9 A (230 VAC)。

　　冷启动浪涌电流 (Inrush Current): 典型值为 20 A (115 VAC) 或 35 A (230 VAC)。

　　环境与机械特性

　　工作温度范围 (Operating Temperature): –20 °C 至 +70 °C（在空气对流条件下）

　　存储温度 (Storage Temperature): –40 °C 至 +85 °C（多资料一致）

　　工作湿度 (Operating Humidity): 大致 20%～95% RH（无冷凝）。

　　外形尺寸 (Dimensions): 机壳尺寸通常为 32 mm × 125.2 mm × 102 mm（宽 × 高 × 深）

　　重量 (Weight): 大约 510 g。

　　安装方式: 设计为 DIN 导轨 (TS‑35/7.5 或 TS‑35/15) 安装，适合工业控制柜/机箱内部使用。

　　保护与认证

　　具备 短路保护 (Short‑circuit)、过载保护 (Overload)、过压保护 (Over‑voltage)、过温保护 (Over‑temperature) 等。过载保护为恒流限制 (constant‑current limiting)，故障消除后自动恢复。

　　具备 绝缘耐压 (Isolation Voltage)： 输入─输出 (I/P – O/P) 通常约 3000 VAC；输入─接地 (I/P – FG) 约 2000 VAC；输出─接地 (O/P – FG) 约 500 VAC。

　　符合多个工业标准与认证：例如 UL 508 (Industrial Control Equipment)、EN 62368-1、EMC 标准 (例如 EN 55032 / EN 61204-3 / EN 61000-6-2 / EN 61000-3-2 / EN 61000-3-3 等) 认证，适合工业环境使用。

　　效率 (Efficiency): 典型值约 88%（在额定负载和标准输入电压下）

　　适用与功能特点

　　NDR‑75‑24 因为其紧凑的 DIN 导轨设计、高效率、小体积和完整保护功能，非常适合用于工业自动化设备、控制系统、PLC、继电器、驱动器、传感器、监控设备 (例如 CCTV)、通信设备、嵌入式控制柜、LED 驱动、电梯控制系统、机床控制系统等需要 24 V DC 的场景。由于其输出功率 ~75‑76.8 W、最高 3.2 A 的能力，可以驱动多数中小功率控制模块、继电器、传感器和小型驱动器。

　　对你目前正在做的多个设计项目（例如基于 MCU 的电子秤、多气体检测系统、DC 恒流源、开关电源等）而言，如果你的系统需要稳定 24V DC、功率在几十瓦 (≤ 70‑75W)、电流 ≤ ~3A、并且希望以 DIN 导轨方式整洁安装 — NDR‑75‑24 是一个非常合适、性价比高且设计可靠的选择。

　　NDR-75-24的工作原理

　　NDR-75-24是明纬（Mean Well）生产的一款开关电源，其主要功能是将交流电（AC）转换为稳定的直流电（DC），以为工业设备和控制系统提供可靠电源。其工作原理基于典型的开关电源（Switching Power Supply, SMPS）设计，通过高频开关技术实现高效率的能量转换和稳压输出。

　　在输入端，NDR-75-24接受宽范围的交流电压（90~264 VAC），首先通过输入整流桥和滤波电容，将交流电转换为未经稳压的直流电。整流后的直流电压通常存在纹波，为保证开关电路的正常工作，电源内部会增加输入滤波和EMI抑制电路，以减少高频干扰并满足工业标准的电磁兼容要求。

　　经过初步整流与滤波的直流电压，将送入功率开关管（通常是MOSFET），由PWM（脉宽调制）控制器驱动高速开关动作。开关管以高频率（通常几十到几百千赫兹）打开和关闭，将直流电能在变压器或电感中进行能量传递和转换。在这个过程中，通过高频变压器将电压转换到所需的24 V输出等级，同时实现输入与输出的隔离，提高安全性。

　　输出端通过二极管整流和LC滤波器进一步平滑电压波动，生成稳定的24 V直流电。PWM控制器通过反馈回路监测输出电压和电流，当输出发生偏差时，会调节开关管的占空比，从而维持稳定电压。这种反馈调节机制保证了负载变化时输出电压保持在±1%的精度范围内，同时控制纹波和噪声在安全水平（约120 mV p-p）内。

　　NDR-75-24还集成了多种保护机制：短路保护、过载保护、过压保护和过温保护。当输出端出现短路或过载时，电源会进入恒流限制模式或自动断电保护，消除故障后自动恢复正常工作。这些保护功能通过PWM控制器内部的检测电路实现，确保电源及负载的安全。

　　NDR-75-24的工作原理是将交流电整流为直流电，通过高频开关、隔离变压器和反馈控制实现高效稳压输出，同时利用多种保护机制保障工业设备在复杂环境中的安全稳定运行。其高效、紧凑和可靠的设计，使其非常适合DIN导轨安装的工业控制系统使用。

　　NDR-75-24的作用

　　NDR-75-24作为一款工业级开关电源，其主要作用是为各类工业设备、自动化控制系统及电子产品提供稳定、可靠的24V直流电源。它在工业应用中不仅仅是一个简单的电压转换器，更是保证系统稳定性、安全性和可靠性的核心组件。

　　NDR-75-24的基本作用是将交流电（AC）转换为直流电（DC）。工业现场的电源通常为交流电，但大多数控制器、传感器、继电器以及微控制器系统需要直流电源才能正常工作。通过内部高效的开关电源技术，NDR-75-24可以将90~264VAC宽范围交流电转换为稳定的24VDC输出，满足各种电子模块对电压稳定性和电流容量的要求。

　　NDR-75-24在系统保护中起着重要作用。它内置短路保护、过载保护、过压保护和过温保护等功能。在负载突变或意外故障情况下，电源能够自动限制电流或切断输出，从而保护负载设备和电源本身免受损坏。这种可靠的保护机制极大地提升了工业系统的安全性和维护便捷性。

　　NDR-75-24还具有高效率和低纹波的特点。典型效率可达约88%，意味着在能量转换过程中损耗较低，有助于降低系统整体发热，提升电源和负载的使用寿命。同时，输出纹波和噪声控制在较低水平（约120 mV p-p），确保精密电子设备、传感器或控制器在工作时不受电源干扰，保证数据采集和控制信号的准确性。

　　在工业系统中，NDR-75-24还发挥着便利性作用。其DIN导轨设计使安装、维护和扩展更加方便，适用于控制柜、机箱或机架系统中。通过为PLC、继电器、传感器、驱动器以及其他24V设备提供可靠电源，它成为自动化生产线、电梯控制、楼宇自动化、监控系统及通信设备中不可或缺的基础设施。

　　NDR-75-24的作用不仅是提供24V直流电源，更是保障工业系统稳定运行、延长设备寿命、降低维护风险的重要环节。它通过高效能量转换、低纹波输出以及全面保护功能，为各类工业和控制系统提供了安全、可靠和高性能的电源解决方案。

　　NDR-75-24的特点

　　NDR-75-24是明纬（Mean Well）NDR系列中的一款工业级DIN导轨安装开关电源，其设计紧凑、性能可靠，具备多项显著特点，使其在工业自动化和控制系统中广受应用。

　　高效率与低功耗是NDR-75-24的重要特点之一。该电源采用先进的开关电源技术，将交流电高效转换为24V直流电，典型转换效率可达约88%。高效率不仅减少了能量损耗，还降低了系统整体发热，提升了电源及负载设备的寿命和稳定性，尤其适合长期连续运行的工业环境。

　　NDR-75-24具有宽输入电压范围和稳定输出能力。它可接受90~264 VAC的交流输入，部分型号还支持127~370 VDC直流输入，能够适应全球不同电网环境。输出端提供稳定的24V直流电，最大输出电流可达3.2A，输出电压公差仅±1%，线性调整±0.5%，负载调整±1%，保证了负载设备在不同工况下的可靠工作。

　　完整的保护功能是其核心特点。NDR-75-24内置短路保护、过载保护、过压保护及过温保护，当出现负载异常或环境温度过高时，电源能够自动进入保护模式，防止设备损坏，消除故障后自动恢复工作。这种智能保护机制极大提升了工业系统的安全性和稳定性。

　　NDR-75-24体积小巧、安装方便。其DIN导轨设计适合在工业控制柜或机箱内安装，节省空间并便于维护和扩展。机壳尺寸约为32 mm × 125.2 mm × 102 mm，重量仅约510克，非常适合紧凑型工业环境。

　　其他显著特点还包括低纹波与低噪声输出，输出纹波约120 mV p-p，保证了精密电子设备和传感器的稳定运行；高可靠性与工业级认证，符合UL、EN 62368-1以及多项EMC标准，确保在复杂工业环境下长期稳定工作。

　　NDR-75-24以其高效率、宽输入范围、稳定输出、多重保护、紧凑设计及可靠认证，成为工业自动化、电梯控制、通信设备、监控系统等多种应用场景中理想的24V直流电源解决方案。

　　NDR-75-24的应用

　　NDR-75-24作为一款高性能工业级开关电源，凭借其稳定的24V直流输出、宽输入电压范围、紧凑的DIN导轨设计以及完善的保护功能，被广泛应用于各类工业自动化和控制系统中，成为保障设备稳定运行的重要基础设施。

　　在工业自动化领域，NDR-75-24常用于PLC（可编程逻辑控制器）、工业控制器、继电器模块以及各种传感器的供电。工业自动化系统通常需要连续、稳定的24V直流电源以保证控制逻辑和信号采集的准确性，而NDR-75-24凭借其低纹波、低噪声的输出，能够满足这些精密设备对电源稳定性的要求，确保生产线、装配线和自动化流水线的正常运行。

　　在机电控制与动力设备中，例如电梯控制系统、传动装置和小型电机驱动模块，NDR-75-24为控制单元和执行机构提供可靠电源，使设备在高负载和复杂环境下仍能保持安全运行。其过载、过压、短路及过温保护功能有效降低了设备损坏风险，提升了系统整体安全性。

　　在监控与通信设备应用中，NDR-75-24为CCTV监控系统、通信基站、网络设备及报警系统提供稳定的直流电源，保证设备长时间连续运行而不受电源波动影响。同时，紧凑的DIN导轨设计便于在机柜中整齐布线，提高维护效率和空间利用率。

　　NDR-75-24还广泛应用于楼宇自动化、智能照明、传感器网络及嵌入式控制系统中。其75W的输出功率和3.2A的电流容量能够满足中小功率设备的用电需求，同时支持多台设备并联供电，为复杂系统提供灵活、可靠的能源解决方案。

　　NDR-75-24以其高可靠性、高效率和完善保护功能，在工业自动化、机电控制、通信设备、监控系统以及楼宇智能化等众多领域发挥着重要作用。它不仅为设备提供稳定电源，还提升了系统的安全性和可靠性，是工业和控制系统中不可或缺的核心元件。

　　ndr-75-24能替代哪些型号

　　NDR‑75 系列——详细型号

　　NDR‑75 是 Mean Well 的一组 DIN 导轨安装型开关电源 (DIN‑rail power supply)，输出功率为约 75 W。MEAN WELL+2Manuals++2 这个系列主要包含以下几种型号：

　　NDR‑75‑12：输出 12 V DC，额定电流 6.3 A，输出功率约 75.6 W。

　　NDR‑75‑24：输出 24 V DC，额定电流 3.2 A，输出功率约 76.8 W。

　　NDR‑75‑48：输出 48 V DC，额定电流 1.6 A，输出功率约 76.8 W。

　　这三个型号电压不同、输出电流也不同，但都共享同样的输入电压范围 (约 90–264 VAC)，都支持安装在标准 DIN 导轨 (TS‑35/7.5 或 TS‑35/15)，都具有短路、过载、过压、过温等保护功能，并通过工业认证 (如 UL‑508 / EN 标准) 以适用于工业环境。MEAN WELL+2MEAN WELL+2

　　为什么会有这些不同型号

　　NDR‑75 系列通过提供多个输出电压版本 (12V, 24V, 48V)，让用户可以根据所需设备供电电压灵活选择。比如，有些设备需要 12 V，有些需要 24 V；而 48 V 常用于通信设备或需要更高直流电压的系统。通过统一外形、同样功率等级与安装形式 (DIN 导轨)，有利于在自动化机柜或控制柜中统一布局与选型。

　　NDR‑75‑24 能替代哪些型号 / 情况

　　NDR‑75‑24（24 V 输出）在以下几种情况下可以替代系列内外的其他型号 / 电源：

　　替代同系列中的 NDR‑75‑12 或 NDR‑75‑48 —— 当前系统输出需求为 24 V

　　如果原来系统使用的是 12 V 输出 (NDR‑75‑12)，但后来改成或升级为 24 V 设备 (或需要统一 24 V 供电)，那么使用 NDR‑75‑24 是合理替代，因为其功率 (≈ 75 W) 相当，且安装形式一致。

　　如果原来是 48 V 输出 (NDR‑75‑48)，但实际设备降压使用或要求改为 24 V，也可用 NDR‑75‑24 替换，只要设备功率和电流要求在 NDR‑75‑24 的能力范围 (3.2 A) 内。

　　替代其他品牌或不同形式但输出 24 V、功率 ≤ 约 75–80 W 的直流电源

　　对于一些小型自动化控制柜、PLC 系统、传感器、继电器模块、通信设备等，若原电源是非 DIN 导轨、非 Mean Well 的 24 V DC 供电 — 只要功率／电流需求与 NDR‑75‑24 匹配 (或略低) — 使用 NDR‑75‑24 可带来优点：DIN 导轨安装、金属外壳、工业认证、标准保护、散热性能好、通用输入电压等。

　　例如在你之前设计的以 MCU 控制的电子秤、多气体检测系统、DC 恒流源、开关电源等项目里，如果系统需要稳定 24 V DC、电流不超过 ~3 A，并且希望在机柜内整齐安装 — 用 NDR‑75‑24 替代散装或平板式电源，是一个整洁、可靠、高性价比的选项。

　　替代但需要注意限制条件

　　如果替换的设备对输出电流要求超过 ~3.2 A，那么 NDR‑75‑24 就不适合，此时需选功率更高 / 电流更大的电源 (例如 NDR‑120 系列、或者其他更高功率 DIN 电源)。

　　如果原电源是为某些非常敏感设备 (对纹波 / 噪声要求高) 设计，而 NDR‑75‑24 的最大纹波约 120 mV p‑p，对于极其敏感模拟电路可能略高，需要考虑是否合规。

　　总结

　　NDR‑75‑24 为 NDR‑75 系列中输出 24 V 的版本，是一个标准化、通用、工业级的 75 W DIN 导轨电源。它适用于很多中小功率 24 V 直流系统，并且由于与 NDR‑75‑12 / NDR‑75‑48 等型号共享外形与安装方式，在系统需要电压调整 (例如从 12 V 或 48 V 改为 24 V) 或统一电源标准时，非常适合用作替代。

　　对于你当前正在设计的多个以 MCU / 传感 /自动化为基础的项目，如果系统要求 24 V 供电、功率 / 电流在 NDR‑75‑24 的范围内、并希望采用 DIN 导轨安装，则 NDR‑75‑24 是一个非常合适且通用的电源选择 — 它可以替代很多非标准电源或老旧电源，提高系统的规范性和易维护性。
