uln2001的参数

　　ULN2001是一款集成电路（IC），具有七个高电流、高电压驱动通道，广泛应用于需要驱动高功率负载的电子控制系统。其主要功能是通过低电平信号控制高电压、大电流负载，常用于继电器驱动、电动机驱动和步进电机控制等场合。

　　主要参数：

　　工作电压：ULN2001的输入电压范围通常为2.7V到5V，适合与各种逻辑电路兼容。它的输出电压范围可达50V，能够处理较高的电压需求。

　　输出电流：ULN2001的每个通道能够支持最大500mA的输出电流，整个IC的最大输出电流可达3.5A（7个通道同时工作时）。这一点使得它能够驱动功率较大的负载，如继电器和电动机。

　　工作温度范围：ULN2001的工作温度范围通常为-40°C到+85°C，适应大多数工业和消费类应用环境。对于某些特殊版本，温度范围可能有所不同。

　　输入电流：每个输入通道需要的输入电流约为1.0mA（典型值），这使得ULN2001能够通过逻辑信号驱动多个负载而不需要过多的电流消耗。

　　输出饱和电压：在最大负载电流（500mA）下，ULN2001的输出饱和电压通常为1.5V，这意味着它的内部晶体管在工作时有一定的电压降。

　　保护二极管：ULN2001内部集成了飞轮二极管，用于吸收反向电流，防止反向电压损坏晶体管。这对于控制电感性负载（如继电器和电动机）时尤其重要。

　　输入逻辑：ULN2001的输入端与TTL和CMOS逻辑兼容，允许直接与微控制器和其他逻辑电路接口工作。输入端的逻辑电平通常为0V（低电平）和3V以上（高电平）。

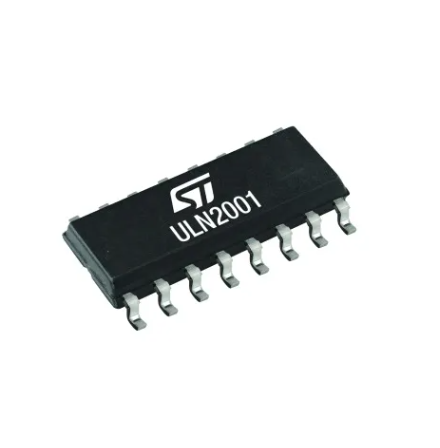

　　封装类型：ULN2001常见的封装类型为DIP-16、SOIC-16等，适应不同的电路设计需求。在DIP封装下，其引脚排列为16脚，具有7个输出通道。

　　开关响应时间：ULN2001的开关时间较短，一般为200ns以内，适合高速开关控制应用。该特性使其能够用于精确的控制任务，如步进电机控制和信号切换。

　　典型应用：

　　继电器驱动：ULN2001能够通过低电平控制继电器的开关，适用于自动化设备和电气控制系统。

　　步进电机驱动：在步进电机控制系统中，ULN2001能够提供每个相位所需的电流，确保电机精确定位。

　　电磁阀控制：用于工业自动化系统中，ULN2001可以控制电磁阀的开启与关闭，适用于液压和气动控制系统。

　　ULN2001是一款性能可靠、功能强大的驱动器IC，能够支持大电流驱动负载，且具备良好的兼容性和保护特性。它的广泛适用性使其在各种工业和电子产品中占据了重要地位。

　　uln2001的工作原理

　　ULN2001的工作原理基于其内部的七个NPN晶体管和保护二极管的协作。这款集成电路主要用作驱动器，能够通过低电平逻辑信号控制高电流负载，如继电器、电动机、步进电机等。它的核心原理是利用晶体管的开关特性，将微控制器或逻辑电路产生的低电平信号转换为可以驱动高功率负载的高电流输出。

　　工作过程：

　　输入端：ULN2001的每个输入端连接到外部控制电路（例如微控制器、逻辑门或传感器）。输入端的工作电平是低电平（0V）和高电平（通常为3V以上）。当输入端输入低电平信号时，ULN2001会激活其对应的内部晶体管；而当输入端为高电平时，晶体管则不导通。

　　晶体管开关：ULN2001内部集成了七个NPN型晶体管，每个晶体管控制一个输出通道。当输入信号为低电平时，相应的NPN晶体管开始导通，形成电流通路。这时，来自控制信号的电流通过晶体管流向负载，从而控制外部负载的工作状态。例如，当输入端输入低电平时，晶体管导通，负载（如继电器）得电并工作。

　　输出端：输出端与负载相连接。当内部晶体管导通时，负载与地之间形成电流通路，负载开始工作；而当晶体管断开时，电流不再通过负载，负载停止工作。ULN2001每个通道能够支持最大500mA的电流，因此可以驱动较大功率的负载。

　　保护电路：ULN2001内置了飞轮二极管（也称为自由反向二极管），用于保护晶体管免受负载中电感元件（如继电器、电动机等）产生的反向电流影响。电感性负载在断电时会产生反向电压，这种电压如果没有适当的保护，会损坏晶体管。内置的二极管能够快速消耗这些反向电流，保护电路不受损坏。

　　电流限制：ULN2001能够处理较大电流，但每个通道的输出电流最大为500mA。如果多个通道同时工作，其总电流可达到3.5A。因此，设计时需要确保负载的总电流不会超过该最大限制。

　　ULN2001通过晶体管的导通与断开，实现了低电压信号控制高电流负载的功能。输入端的低电平信号通过晶体管驱动输出端负载工作，保护电路确保在负载为电感性负载时，能够安全有效地消除反向电流。由于其简单的逻辑接口和强大的驱动能力，ULN2001广泛应用于自动化控制、继电器驱动、电动机控制等领域。

　　uln2001的作用

　　ULN2001是一款高电流驱动器集成电路（IC），广泛用于驱动高功率负载的场合，如继电器、电动机、步进电机、电磁阀等。其主要作用是将低电压、低电流的控制信号（如微控制器、数字电路输出的信号）转换为能够驱动高电压、大电流负载的信号。ULN2001通过内部的NPN晶体管和保护二极管，实现对各种负载的精确控制，具备广泛的应用场景和高效能。

　　1. 驱动高功率负载

　　ULN2001的最基本作用是驱动高功率负载。很多微控制器或数字电路的输出信号无法直接驱动功率较大的设备（如继电器、步进电机等），因为这些控制信号通常电流较小，电压较低。ULN2001能够通过其内部晶体管的导通和断开，将低电流控制信号放大成较高电流，提供足够的驱动能力。例如，在继电器控制中，微控制器输出的低电平信号被ULN2001放大后，可以驱动继电器的线圈工作，实现开关控制。

　　2. 保护负载和电路

　　ULN2001集成了飞轮二极管（或叫自由反向二极管），这是它在驱动电感性负载时的一项关键特性。电感性负载（如继电器、电动机等）在工作时，可能会在断电时产生反向电压，损坏电路中的驱动元件。ULN2001的二极管可以迅速吸收这些反向电流，避免对晶体管等元件造成损害。因此，ULN2001的另一个重要作用就是提供对驱动电路的保护。

　　3. 信号放大与转换

　　ULN2001的作用还体现在信号的放大与转换上。它将微控制器、逻辑电路或其他数字电路输出的低电平逻辑信号（通常为3V或5V）转换为可以驱动高电压、大电流负载的信号。这对于很多控制系统尤其重要，因为许多负载的控制要求比控制信号本身的电压和电流要高得多。例如，控制步进电机或大功率继电器时，ULN2001充当了逻辑电路与负载之间的桥梁。

　　4. 减少电路复杂度

　　使用ULN2001还可以简化电路设计。在传统的电路设计中，可能需要多个分立元件（如晶体管、二极管、电阻等）来实现类似的功能，且需要更加复杂的电路布局。而通过使用ULN2001，设计者可以在一个集成电路内完成信号放大、驱动、保护等多种功能，从而减少电路的复杂度和元器件的数量，提高系统的稳定性和可靠性。

　　5. 广泛的应用领域

　　ULN2001广泛应用于自动化控制、电机驱动、LED驱动、继电器控制、数据采集等系统中。尤其是在需要通过低电平信号控制高功率设备的场合，它为各种工程师和设计师提供了一个方便、高效的解决方案。

　　ULN2001的主要作用是将微控制器或逻辑电路输出的低电流、低电压信号转换为可以驱动高电压、大电流负载的信号，广泛用于继电器驱动、电动机控制、电磁阀控制等应用。同时，它通过内置的保护二极管提供了对电路的保护，避免反向电流损坏元件。其简单的接口、可靠的性能和强大的驱动能力，使得ULN2001成为许多自动化和控制系统中不可或缺的重要元件。

　　uln2001的作用

　　ULN2001是一款广泛应用于电子控制系统中的高电流驱动器集成电路（IC）。它主要用于将微控制器、数字电路或低电平逻辑信号放大为能够驱动高电压、大电流负载的信号。通过集成七个NPN晶体管和保护二极管，ULN2001能够高效地驱动各种高功率设备，如继电器、电动机、步进电机等，并提供有效的电路保护。它的作用可以总结为以下几个方面：

　　1. 高功率负载驱动

　　ULN2001的核心作用是驱动高功率负载。许多微控制器和逻辑电路输出的信号通常电流较小，无法直接驱动高功率负载。通过内部的七个NPN晶体管，ULN2001能够将低电流信号放大成高电流信号，进而驱动继电器、步进电机、电动机、LED阵列等设备。例如，在自动化控制系统中，ULN2001常常用于控制继电器的开关，微控制器输出的逻辑信号通过ULN2001的放大作用，驱动继电器的电磁线圈，实现对负载的控制。

　　2. 信号转换与接口

　　ULN2001不仅能够放大信号，还能充当信号转换的角色。它将微控制器或逻辑电路输出的低电平控制信号（如3V或5V）转换为可以驱动高电流、大电压负载的信号。这一特点对于许多需要通过低电平信号控制大功率设备的应用尤为重要，尤其是在自动化设备、机器人控制等场景中，ULN2001充当了低电压控制和高电压、大电流负载之间的接口。

　　3. 电路保护

　　ULN2001还具有内置的保护二极管，用于保护驱动电路免受电感性负载产生的反向电流影响。在控制电感性负载（如继电器线圈、电动机）时，当负载断电时，电感性负载会产生反向电压，这种电压可能会损坏驱动电路中的晶体管。ULN2001的保护二极管能够有效地消耗这些反向电流，从而保护晶体管和整个电路免受损坏，延长系统的使用寿命。

　　4. 简化电路设计

　　使用ULN2001能够显著简化电路设计。由于它集成了多个功能（信号放大、驱动、保护等），设计人员无需使用多个分立元件（如晶体管、二极管等）来实现类似功能，这不仅简化了电路布局，也降低了系统的复杂度。此外，ULN2001还可以减少电路板的空间需求，提高系统的可靠性。

　　5. 广泛应用

　　由于其高效能和多功能，ULN2001被广泛应用于各种自动化控制、电动机驱动、继电器控制、步进电机控制、LED驱动等领域。在工业自动化、家电控制、机器人技术以及汽车电子等领域，ULN2001的应用已经变得非常普遍。

　　ULN2001的主要作用是通过内置的NPN晶体管和保护二极管，将低电平控制信号转换为能够驱动高功率负载的信号。它在驱动继电器、电动机、步进电机等负载的同时，还能提供有效的电路保护，避免反向电流损坏驱动电路。其简化的电路设计和高效能使其成为许多自动化和控制系统中的核心元件，广泛应用于工业、家电和消费电子等多个领域。

　　uln2001的特点

　　ULN2001是一款非常适用于驱动大功率负载的集成电路（IC），它结合了多个优点和特点，使其成为许多自动化控制系统中的核心组件。以下是ULN2001的主要特点：

　　1. 多通道高电流驱动能力

　　ULN2001内部集成了7个NPN型晶体管，每个晶体管都能够驱动最大500mA的电流，整个芯片的最大输出电流可以达到3.5A（当所有7个通道同时工作时）。这使得ULN2001能够驱动大功率负载，如继电器、电动机、步进电机和LED阵列等。这种高电流驱动能力使得它适用于需要大电流输出的自动化控制和电机驱动等应用场合。

　　2. 保护二极管内置

　　ULN2001内部集成了保护二极管（飞轮二极管），这对于驱动电感性负载（如继电器线圈、电动机等）至关重要。在电感性负载断开时，会产生反向电压，这种电压可能会损坏驱动电路中的晶体管。ULN2001的二极管能够有效吸收反向电流，保护晶体管免受电压尖峰的损害，从而确保电路的稳定性和可靠性。

　　3. 低电压控制，高电压驱动

　　ULN2001能够通过低电压的控制信号（例如3V或5V的逻辑电平）控制高电压、大电流的负载。它将微控制器、数字电路输出的低电平信号转换为可驱动高功率负载的信号。因此，ULN2001可以作为逻辑电路和大功率负载之间的接口，适用于很多低电压控制系统需要驱动高电流负载的应用场景。

　　4. 高效的信号放大

　　ULN2001能够将微控制器或其他低电压电路输出的控制信号放大到足以驱动高功率负载的电平。这种信号放大的功能使得设计变得简单，因为开发人员无需为每个负载设计单独的驱动电路，而是可以通过ULN2001提供统一的驱动能力。

　　5. 广泛的兼容性

　　ULN2001兼容TTL（晶体管-晶体管逻辑）和CMOS（互补金属氧化物半导体）逻辑电平，可以直接与微控制器（如Arduino、STM32等）和其他数字电路连接。输入端的信号逻辑电平与这些常见逻辑电路的工作电平兼容，方便了与各种控制系统的集成。

　　6. 简化电路设计

　　ULN2001集成了多个驱动通道和保护电路，显著简化了电路设计。在没有ULN2001的情况下，设计人员可能需要使用多个分立的晶体管、二极管和电阻来实现类似的功能。而ULN2001将这些功能集成在一个IC中，不仅减少了元器件数量，还降低了电路的复杂度，提高了系统的可靠性和稳定性。

　　7. 宽广的工作电压范围

　　ULN2001的工作电压范围较广，通常为5V到30V，这使得它能够适应不同电压需求的应用。在低电压（如5V）和较高电压（如30V）的控制系统中，ULN2001都能够稳定工作，满足多种电压环境的要求。

　　8. 耐用性和高可靠性

　　ULN2001采用了高质量的半导体材料和制造工艺，具有较高的耐用性和可靠性。它能够在较宽的温度范围内（-40°C到+85°C）工作，适用于大多数工业环境。

　　ULN2001是一款高电流驱动器IC，具有多个显著特点，如多通道高电流驱动、内置保护二极管、低电压控制高电流驱动、信号放大功能、与TTL/CMOS兼容等。它不仅简化了电路设计，还能提供稳定可靠的驱动性能，广泛应用于继电器、电动机、步进电机等需要高功率驱动的场合。凭借其高效能、耐用性和广泛的适用性，ULN2001在自动化控制、工业设备、家电控制等领域占据了重要地位。

　　uln2001的应用

　　ULN2001是一款功能强大的高电流驱动器集成电路，广泛应用于各种自动化控制、继电器驱动、步进电机控制、电动机控制等领域。其内置的NPN晶体管和保护二极管使其能够高效地驱动大功率负载，并且提供电路保护。以下是ULN2001的主要应用场景：

　　1. 继电器驱动

　　ULN2001最常见的应用之一是用于驱动继电器。继电器广泛用于各种自动化设备中，用于开关高功率负载（如电机、电灯、加热器等）。然而，微控制器和逻辑电路的输出信号通常无法直接驱动继电器的线圈，因为继电器的驱动电流较大（通常为几十到几百毫安）。通过使用ULN2001，低电流的控制信号（如微控制器输出的3V或5V逻辑信号）能够驱动继电器线圈，从而实现对负载的控制。ULN2001的内置保护二极管也能有效防止继电器断电时产生的反向电流损坏控制电路。

　　2. 步进电机控制

　　步进电机广泛应用于需要精确位置控制的场合，如3D打印机、机器人、自动化设备等。ULN2001在步进电机控制中起着至关重要的作用。步进电机通常需要通过多个相位控制电流，而每个相位都需要较大的电流输出。通过ULN2001，微控制器可以轻松控制多个相位的电流输出，驱动步进电机实现精确的角度调节。ULN2001的多通道输出使得它特别适用于这种多相电流驱动的应用。

　　3. 电动机驱动

　　ULN2001也常用于直流电动机或其他电动机的驱动。电动机是工业设备、家电、机器人等应用中的重要部件，ULN2001可以通过其高电流输出驱动电动机的启动和停止。对于低功率直流电动机，ULN2001提供了一个简洁高效的解决方案，尤其是在低成本和小型化设计中，ULN2001是一个理想的驱动器。

　　4. LED驱动

　　在一些较大规模的LED阵列中，ULN2001可以用于驱动多个LED。LED阵列常常应用于显示屏、照明系统等领域，这些LED通常需要较大的电流来实现较高的亮度。ULN2001通过放大输入信号，将低电流信号转换为足够驱动LED的电流输出，控制LED阵列的开关状态。由于其内置的保护电路，ULN2001还能够保护LED免受反向电流的损害。

　　5. 电磁阀控制

　　电磁阀广泛应用于气动、液压系统中，用于控制流体或气体的流动。电磁阀的工作原理是通过电磁场的作用控制阀门的开关。ULN2001能够为电磁阀提供所需的电流，控制阀门的开启与关闭。在自动化控制系统中，ULN2001为微控制器提供了一个简单可靠的接口，使得微控制器可以精确地控制电磁阀的动作。

　　6. 自动化控制系统

　　在更复杂的自动化控制系统中，ULN2001常被用作驱动模块，帮助系统中多个模块（如传感器、执行器、电机、继电器等）之间进行信号放大和转换。ULN2001通过其高电流驱动能力，使得微控制器能够控制这些较大功率的负载，确保系统稳定运行。

　　7. 家电控制

　　在家电控制中，ULN2001也得到了广泛应用。例如，在洗衣机、空调、冰箱等家电产品中，ULN2001可以控制各种电磁装置、继电器、加热元件等的工作状态。其高电流驱动能力使得它能够有效控制这些高功率负载，确保家电产品的正常运行。

　　ULN2001是一款多功能、高效能的驱动器IC，具有广泛的应用领域。它能够将低电平控制信号转化为高电流、高电压的驱动信号，在继电器驱动、步进电机控制、电动机控制、LED驱动、电磁阀控制等多个领域发挥着重要作用。凭借其简单的接口、高效的信号放大和电路保护特性，ULN2001成为了自动化控制、电气驱动和家电控制等领域中不可或缺的关键组件。

　　uln2001能替代哪些型号

　　ULN2001详细型号

　　ULN2001是由国家半导体（National Semiconductor）公司（现在为德州仪器的一部分）推出的一款高电流驱动器集成电路（IC）。它具有多个型号，以适应不同的应用需求。以下是ULN2001的详细型号及其主要特点：

　　ULN2001A

　　功能与特点：这是ULN2001的标准版本，具备七个NPN晶体管输出，每个晶体管最大支持500mA的输出电流。它还内置了反向保护二极管，能够有效保护电路免受反向电流损害。此型号支持TTL和CMOS兼容的输入信号，广泛用于继电器驱动、步进电机控制、电动机驱动等应用。

　　ULN2001D

　　功能与特点：与ULN2001A类似，ULN2001D同样提供七个通道用于驱动大电流负载。ULN2001D版本在封装上有所不同，采用了不同的表面贴装封装类型（如SMD封装），适合现代电子产品中对封装形式的要求。这种版本适合需要小型化、自动化生产的应用。

　　ULN2001A/T

　　功能与特点：此版本与ULN2001A相似，但是具有更强的抗噪声能力和更高的电流耐受能力。它适用于一些高电流驱动的工业设备，尤其是在需要更高抗干扰性和稳定性的应用场合。

　　ULN2001A-1

　　功能与特点：这是ULN2001的增强版，提供了更高的电压耐受性和改进的热管理功能，适合需要较高电压和更强电流输出的场景。它通常用于高功率设备的驱动，如大型电机或自动化机械系统。

　　能替代的型号

　　由于ULN2001具备高电流驱动和保护二极管的特性，它可以与多种型号的驱动器集成电路（IC）互换使用。以下是ULN2001可能替代的几种常见型号：

　　ULN2003

　　型号介绍：ULN2003是另一个经典的七通道功率驱动器，它与ULN2001的区别在于内置的保护电路和某些特定应用的电流要求有所不同。ULN2003通常具有更高的输出电流能力（如每通道支持500mA至1A），并且与ULN2001的输入和输出电压范围相似。由于这两者的功能和工作原理相近，ULN2003在驱动继电器、步进电机等应用时，可以作为ULN2001的替代品。

　　ULN2803

　　型号介绍：ULN2803是另一个常见的七通道驱动器，它提供与ULN2001类似的功能，主要应用于高电流负载的驱动。ULN2803与ULN2001的主要区别在于，它可以在更高的电压下工作（如最大50V）。因此，在某些要求较高电压的场合，ULN2803能够替代ULN2001，尤其是在驱动大功率继电器或电动机时。

　　ULN2075

　　型号介绍：ULN2075是更高端的一款高电流驱动集成电路，适用于需要高电流输出的应用，尤其是在工业控制和大功率设备的驱动中。它的输出电流和电压范围较广，能够与ULN2001替换使用，但通常用于更大功率的设备控制，例如重型电动机、液压阀和大型继电器。

　　TLP521

　　型号介绍：TLP521是由Toshiba公司生产的一款功率驱动IC，具有较强的驱动能力和较高的电压耐受能力，适用于多种自动化控制应用。它能够直接驱动高电流负载，并且可以在某些应用中替代ULN2001。例如，在自动化设备的电气驱动系统中，TLP521可以用来驱动继电器、电动机和其他电磁负载。

　　TIP120

　　型号介绍：TIP120是由德州仪器生产的一款NPN功率晶体管，它也能够通过串联方式驱动继电器和电动机等负载。尽管TIP120并非集成电路，但它在一些简单的驱动应用中可以作为ULN2001的替代品，特别是在对电路封装形式和控制功能有特定要求的情况下。

　　L298

　　型号介绍：L298是一款常用于步进电机和直流电机控制的双H桥功率驱动IC，虽然它主要用于电机控制，但也可以替代ULN2001在一些需要高电流驱动负载的应用中。L298支持较高的电压和电流输出，适合更大功率的电动机驱动和自动化系统中的大负载控制。

　　L293

　　型号介绍：L293是另一款广泛应用于直流电机和步进电机控制的H桥驱动IC。与ULN2001相似，它也能够通过微控制器输出的低电平信号驱动高电流负载，适用于较小功率的电机控制场景。L293可以在一些应用中替代ULN2001，尤其是在需要更高电流和双向电机驱动时。

　　选择替代型号的考虑因素

　　尽管ULN2001在许多应用中表现优异，但在选择替代型号时，设计人员需要考虑以下几个因素：

　　电流和电压要求：确保替代型号的输出电流和电压能够满足负载的要求。ULN2001最大支持500mA的电流，如果负载需要更大的电流输出，可以考虑ULN2003或ULN2803等型号。

　　功能特性：不同型号可能具有不同的保护特性，如反向电流保护、热保护等。设计人员应选择具有适当保护功能的IC，以避免在应用中出现损坏。

　　封装形式：不同型号可能有不同的封装类型（如DIP、SMD），需要根据实际的电路板布局和装配要求选择适当的封装形式。

　　应用场景：根据具体应用的需求，选择合适的驱动器。例如，L298适合更大功率的电动机驱动，而L293和TIP120则适合较小负载的应用。

　　总结

　　ULN2001是一款非常常用的高电流驱动IC，它具备强大的驱动能力和保护特性，广泛应用于继电器、电动机、步进电机等负载的控制。在某些应用场景中，其他型号如ULN2003、ULN2803、L298等也可以作为ULN2001的替代品。选择适合的替代型号时，需考虑电流、电压、保护特性、封装类型等因素，以确保电路的稳定性和可靠性。
