fusb302bmpx的参数

　　以下为 FUSB302BMPX（由 onsemi 推出）芯片的主要参数简介，供在设计中参考使用。

　　型号/封装

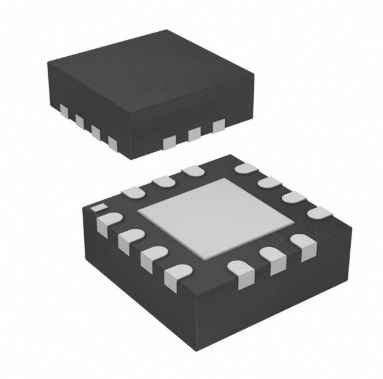

　　该器件属于 FUSB302B 系列 USB Type-C 控制器之一，型号为 FUSB302BMPX。封装为 14 引脚 MLP（2.5 mm × 2.5 mm）／14-WFQFN 外露焊盘。

　　供电电压

　　芯片支持的工作电压范围大致为 2.7 V 至 5.5 V。在典型资料中也有 2.8 V～5.5 V 的标注。

　　温度范围

　　工作温度范围为 –40 °C 到 +125 °C。

　　功能特征

　　该芯片是一款可编程的 USB Type-C 控制器，集成了 CC（Configuration Channel）线检测、插拔/方向识别、角色识别（Source/ Sink/ Dual Role DRP）及与 USB Power Delivery (PD) 协议配合使用的 BMC 物理层逻辑。

　　支持自动角色切换 (DRP) 功能，即设备可根据检测到的连接情况自动作为主机 (Source) 或设备 (Sink) 角色运行。

　　静态/待机电流

　　在资料中关于待机电流有如下典型数据：当无外部连接、I²C 无交互时，关断模式 (Disable) 下电流典型值约 0.37 mA。

　　需注意：待机电流在实际系统设计中应结合系统休眠模式、I²C 总线状态以及 PD 协商状态来评估。

　　接口规范

　　I²C 接口用于与主控 MCU 通信，支持标准模式、快速模式、Fast-Mode Plus 等 I²C 速率。

　　支持 USB PD 协议（在资料中为 PD 2.0 / Type-C 1.2 支持），含 GoodCRC 响应、软复位、硬复位、重试机制等功能。

　　IO 与逻辑规格

　　I²C 总线 SCL/SDA 端口的低电平输入电压典型 ~0.51 V。

　　接口输出，如 INT_N 引脚输出低电平时约 0.4 V。

　　对于 I²C 时钟频率，支持最高约 1000 kHz（1 MHz）在 Fast Mode Plus 模式下。

　　结构与尺寸

　　封装尺寸 2.5 × 2.5 mm，对于高密度设计尤为合适。此外外挂焊盘可用于热管理和散热。

　　典型应用

　　可用于需要 USB Type-C 接口、支持可变角色 (Source/Sink)、支持 USB PD 电力传输与角色切换的系统，比如智能手机、平板、笔记本电脑、车载设备、充电器、扩展坞等。

　　FUSB302BMPX 是一款适合 USB Type-C 系统应用的核心控制器芯片，其主要参数包括：2.7-5.5 V 供电、–40 °C-125 °C 温区、14 引脚 2.5 × 2.5 mm 封装、支持 I²C 接口、支持 USB PD 协议、拥有 DRP/Source/Sink 模式切换能力。在设计中需重点考虑其待机电流、I²C 总线配置、CC 检测及 PD 协商流程。

　　fusb302bmpx的工作原理

　　FUSB302BMPX的工作原理基于USB Type-C接口的CC（Configuration Channel）线检测与USB Power Delivery（PD）协议通信机制。该芯片的核心任务是负责检测Type-C插头插入方向、识别设备角色（Source/ Sink/ DRP），并与上位主控MCU协同完成PD协商，实现电源与数据的动态管理。

　　在Type-C接口中，FUSB302BMPX首先通过内部的CC检测电路监测CC1和CC2两条配置通道。当设备插入Type-C线缆时，芯片能够根据CC引脚上的电压水平判断插头的朝向，并识别对端设备是源端（Source）还是汇端（Sink）。例如，当CC线检测到Rp（上拉）或Rd（下拉）电阻时，芯片即可推断本端与对端的供电方向关系。

　　在工作过程中，FUSB302BMPX通过I²C接口与系统主控MCU进行通信。主控可通过I²C命令配置芯片的工作模式，如固定源模式、固定汇模式或双角色自动切换模式（DRP）。当检测到连接事件后，芯片会向MCU发出中断信号（INT_N），提示主控读取状态寄存器并作出相应动作，例如发起或响应PD电源协商。

　　当系统启用USB Power Delivery功能时，FUSB302BMPX内部的BMC（Biphase Mark Coding）物理层模块负责对PD通信数据包进行调制与解调。它将来自MCU的PD数据转换为在CC线上传输的BMC信号，同时检测对端发来的PD数据，并将其还原后反馈给MCU进行协议解析。这种硬件层支持确保了高速且稳定的PD通信。

　　此外，芯片内部集成了过压保护、欠压检测以及软复位机制，在异常电压或通信错误时可自动恢复系统状态，保障接口安全与可靠性。总体而言，FUSB302BMPX通过CC检测、BMC通信和I²C主控交互三大核心环节，实现了Type-C接口在电源管理和数据协商中的智能控制功能。

　　fusb302bmpx的作用

　　FUSB302BMPX的主要作用是在USB Type-C接口系统中充当Type-C控制核心，实现设备插入检测、方向识别、角色确定以及电力传输协商等关键功能。它是主控MCU与USB Type-C物理接口之间的桥梁，使传统MCU无需具备复杂的USB PD硬件模块，也能实现符合Type-C规范的供电与通信控制。

　　FUSB302BMPX的一个核心作用是插拔检测与接口识别。它通过监测CC1和CC2两条配置通道的电平变化，判断Type-C接口的插入状态与方向，并识别连接的设备类型。例如，当检测到上拉或下拉电阻时，可以区分主机端（Source）或设备端（Sink），并据此进行电源方向的设定。这一功能使设备能自动识别充电器、扩展坞或被供电设备，简化用户使用体验。

　　FUSB302BMPX承担USB Power Delivery（PD）通信的物理层接口功能。芯片内部集成BMC（双相标记编码）收发模块，能够在CC线上完成PD数据包的发送与接收，实现电压电流等级的动态协商。例如，智能手机通过该芯片与充电器通信后，可以请求5V、9V或20V的不同供电电压，从而实现快充功能。

　　FUSB302BMPX还具备**角色管理与自动切换（DRP）**能力，可根据连接状态自动在Source与Sink角色之间切换，使设备可在不同场景下既能作为供电端，也能作为受电端。这对笔记本电脑、平板等双向供电设备尤其重要。

　　在系统设计中，FUSB302BMPX还提供过压保护、欠压检测及中断控制功能，通过I²C接口向主控MCU实时报告连接和电源状态，从而实现系统级的电源管理与保护控制。总体而言，FUSB302BMPX的作用是赋予设备对Type-C接口的全面控制能力，使产品具备智能识别、安全供电和灵活通信的特性，是现代USB Type-C系统设计中的关键组成器件。

　　fusb302bmpx的特点

　　FUSB302BMPX具有体积小巧、功能全面、兼容性强、功耗低等显著特点，是当前USB Type-C控制器中极具代表性的一款高集成度芯片。它的设计充分考虑了Type-C和USB Power Delivery（PD）协议的应用需求，能够在保证性能的同时有效降低系统复杂度与成本。

　　高集成度与小封装是FUSB302BMPX的显著特点。该芯片采用2.5mm×2.5mm的14引脚MLP封装，集成了CC通道检测、电压比较器、BMC物理层收发器、过压/欠压保护及I²C通信接口等多种功能模块，大幅减少外围电路设计，特别适合便携设备或空间受限的系统应用，如智能手机、平板电脑和笔记本电脑。

　　支持多种工作模式也是其优势之一。FUSB302BMPX可灵活配置为Source（供电端）、Sink（受电端）或DRP（双角色）模式，使设备能够根据实际连接情况自动调整角色。例如，一台平板电脑可以通过该芯片自动识别是要给其他设备供电，还是从充电器获取电能，从而提升接口的智能化与兼容性。

　　对USB Power Delivery协议的支持体现了其在高端接口设计中的适应性。芯片内置BMC（Biphase Mark Coding）模块，可完成PD通信信号的调制与解调，支持5V、9V、15V、20V等多级电压协商，为快速充电和高功率供电提供硬件基础。

　　低功耗与可靠保护设计也是FUSB302BMPX的重要特点。其工作电压范围为2.7V~5.5V，静态电流极低，适合电池供电系统使用。同时，芯片具备过压保护、欠压检测及软复位机制，可在异常情况下自动恢复，确保接口稳定运行并保护系统安全。

　　通信接口灵活且易于控制。通过I²C接口，主控MCU可实时读取连接状态、配置角色模式、执行PD协商及故障检测，简化固件开发并提升系统可靠性。总体而言，FUSB302BMPX以高度集成、低功耗、广泛兼容及安全可靠的特性，成为USB Type-C系统控制设计中的理想解决方案。

　　fusb302bmpx的应用

　　FUSB302BMPX的应用领域十分广泛，主要集中在需要USB Type-C接口和USB Power Delivery（PD）协议支持的智能电子设备中。凭借其高集成度、灵活的角色切换能力以及完善的电源管理功能，该芯片已成为现代消费类电子、工业设备及汽车电子系统中的关键接口控制组件。

　　在智能手机和平板电脑中，FUSB302BMPX主要用于实现Type-C接口的插拔识别和快充控制。通过与主控MCU协同，芯片能够完成PD协议的电压电流协商，使设备可根据需求选择5V、9V、15V或20V的供电等级，实现快速、安全的充电过程。同时，其自动方向识别功能可确保用户任意插拔Type-C接口时仍能正确建立通信连接，提升用户体验。

　　在笔记本电脑及可转换设备中，FUSB302BMPX发挥着双角色（DRP）控制的重要作用。设备既可以作为电源源端（Source）为外设供电，也可以作为受电端（Sink）从适配器或扩展坞获取能量。这种动态切换能力使得一台设备既能充电，又能反向为手机供电，实现Type-C接口的多功能集成。

　　在车载电子系统中，FUSB302BMPX被广泛应用于USB充电模块和车载娱乐系统中。其内置的过压保护和欠压检测功能确保在汽车电源环境下仍能稳定运行，防止瞬态电压对设备造成损害。

　　FUSB302BMPX还被用于USB扩展坞、显示器、电源适配器、嵌入式控制板及物联网终端等场景中。在这些系统中，它可以作为Type-C接口的检测与控制核心，实现数据通道切换、电力方向识别、PD通信中继等功能。

　　FUSB302BMPX凭借其出色的Type-C检测能力、完善的PD支持、低功耗特性和灵活的I²C控制接口，成为各种需要Type-C智能管理的电子产品中的理想解决方案，为设备提供了高效、安全、智能的电力与通信接口支持。

　　fusb302bmpx能替代哪些型号

　　FUSB302BMPX是一款高集成度的USB Type-C控制器芯片，可与多种厂商推出的同类Type-C控制器兼容。在电气性能、通信接口及功能特性方面，它与许多主流型号存在较高的替代性。以下为可替代FUSB302BMPX的详细型号说明及对比分析：

　　一、德州仪器（Texas Instruments）替代型号

　　TUSB320LAI —— 该芯片功能与FUSB302BMPX相似，支持Type-C插入检测、方向识别、Source/Sink/DRP三种角色切换，采用I²C接口控制，可兼容USB Type-C 1.2标准，工作电压范围为2.7V至5.5V，非常适合移动终端设备使用。

　　TUSB320HAI —— TI推出的增强版Type-C控制器，支持更高的ESD防护等级与扩展的温度范围（-40°C~85°C），在工业应用中可直接替代FUSB302BMPX使用。

　　TUSB321A —— 集成PD物理层支持，与FUSB302BMPX相比可直接兼容更复杂的电源协商场景，功能上完全可替代并提供更高的PD协议兼容性。

　　二、意法半导体（STMicroelectronics）替代型号

　　STUSB1602 —— 一款高性能Type-C控制器，支持DRP、Source、Sink模式切换，内部集成电压比较器、CC检测电路与可编程限流保护。该芯片与FUSB302BMPX引脚兼容性较好，适合应用在智能手机、平板、适配器中。

　　STUSB4500 —— 内置USB Power Delivery控制逻辑，可独立运行PD协商流程，适用于需要高电压快充控制的应用，性能上比FUSB302BMPX更强，可作为功能性替代型号。

　　三、安森美半导体（onsemi）同系列替代型号

　　FUSB302B01MPX —— 属于FUSB302B系列的同系列版本，与FUSB302BMPX封装、引脚及功能完全兼容，仅在微小参数和内部修订版本上有区别，可直接替换使用，无需更改电路设计。

　　FUSB302BUCX —— 功能相同但封装尺寸略有调整，更适合超小型便携式设备设计，适用于高密度PCB布局要求的应用环境。

　　四、赛普拉斯（Cypress，现Infineon）替代型号

　　CYPD1120-40LQXI —— 支持USB Type-C和PD 2.0协议，内置完整的CC检测与PD物理层，可通过I²C接口配置。虽然其封装不同，但功能上可完全替代FUSB302BMPX。

　　CYPD3177-24LQXI —— 该芯片支持可编程电源适配功能，适合快充类产品中替代FUSB302BMPX使用，提供更强的电压控制与协议兼容性。

　　五、瑞萨电子（Renesas）替代型号

　　RAA489800 —— 一款高性能USB Type-C控制器，兼容PD3.0，具有与FUSB302BMPX相似的I²C控制逻辑和电源检测结构，适合在工业及笔记本设计中替代使用。

　　TUSB320LAI、STUSB1602、FUSB302B01MPX、CYPD1120-40LQXI等型号均为FUSB302BMPX的功能级替代方案。在设计中选择时，应根据系统所需的PD支持等级、封装尺寸及I²C通信速率等参数进行匹配验证，以确保完全兼容。
