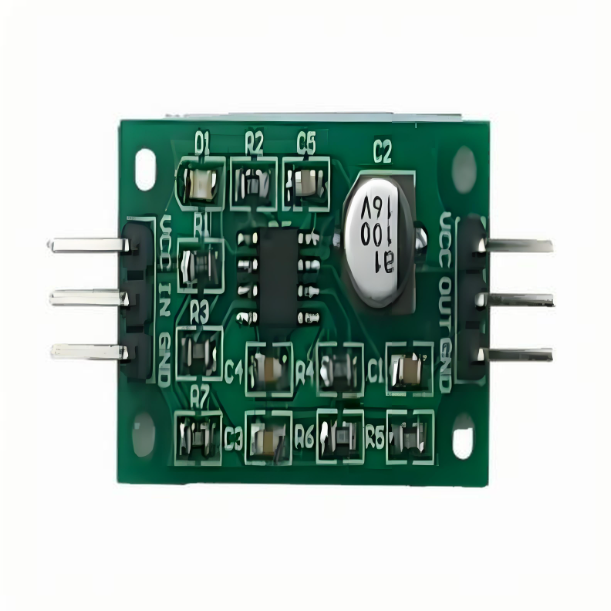

二阶低通滤波器的分类

　　二阶低通滤波器（Second-Order Low-Pass Filter）是电子工程中用于信号处理的重要元件，其主要功能是允许低于截止频率的信号通过，同时衰减高于截止频率的信号。与一阶低通滤波器相比，二阶低通滤波器具有更陡峭的滚降特性（-40dB/decade vs -20dB/decade），这使得它在许多应用中更为有效。二阶低通滤波器可以根据不同的设计方法和频率响应特性进行分类。

　　根据实现方式的不同，二阶低通滤波器可以分为无源滤波器和有源滤波器。无源滤波器由电阻、电感和电容等无源元件组成，不依赖外部电源。这类滤波器结构简单，理论上无频率上限，但负载效应明显，高Q值设计较为困难。有源滤波器则包含运算放大器等有源器件，需要外部电源供电。有源滤波器的优点在于可以实现更复杂的频率响应特性，且不受负载效应的影响，但其工作频率受限于运算放大器的带宽。

　　根据频率响应特性，二阶低通滤波器可以分为几种经典类型，主要包括巴特沃斯（Butterworth）、切比雪夫（Chebyshev）和贝塞尔（Bessel）滤波器。

　　巴特沃斯滤波器（Butterworth Filter）：巴特沃斯滤波器的特点是通带内频率响应平坦，没有纹波，过渡带的衰减斜率较为平缓。其品质因数Q为0.707，对应的幅频特性曲线为单调减。这种滤波器适用于需要平滑频率响应的应用，如音频处理，以保持音质。

　　切比雪夫滤波器（Chebyshev Filter）：切比雪夫滤波器允许通带内有一定的纹波，以换取更陡峭的过渡带衰减。其品质因数Q大于1，对应的截止特性最好，衰减斜率最陡。这种滤波器适用于需要快速衰减高频信号的应用，如通信系统中的频率选择性。

　　贝塞尔滤波器（Bessel Filter）：贝塞尔滤波器的特点是具有最大平坦群延迟，保持信号波形不变。其品质因数Q约为0.56，对应的相频特性平滑。这种滤波器适用于需要保持信号波形的应用，如脉冲信号处理。

　　还有一些其他类型的二阶低通滤波器，如椭圆滤波器（Elliptic Filter），它在通带和阻带都允许一定的纹波，以实现最陡峭的过渡带特性。这种滤波器适用于需要极高频率选择性的应用。

　　在设计二阶低通滤波器时，需要考虑的主要技术指标包括截止频率（fc）、通带增益、阻带衰减、过渡带斜率和纹波等。品质因数Q是二阶滤波器设计中的关键参数，它决定了滤波器在截止频率附近的响应特性。高Q值滤波器在截止频率处会有明显的峰值，而低Q值滤波器则呈现平缓过渡。

　　二阶低通滤波器因其结构简单、性能适中而成为应用最广泛的滤波器之一。根据不同的应用需求，可以选择不同类型的二阶低通滤波器，以实现最佳的信号处理效果。

　　二阶低通滤波器的工作原理

　　二阶低通滤波器是一种电子电路，主要用于允许低于截止频率的信号通过，同时衰减高于该频率的信号。相比于一阶滤波器，二阶滤波器具有更陡峭的滚降斜率，通常为每十倍频约40dB的衰减速率。这种特性使得二阶低通滤波器在许多应用中更为有效，尤其是在需要精确频率选择的场合。

　　二阶低通滤波器的工作原理基于其有源特性，即使用了运算放大器（Op-Amp）来提供增益、阻抗匹配以及级间隔离。其基本结构通常由两个RC（电阻-电容）网络和一个运算放大器组成。RC网络负责形成频率响应特性，而运算放大器则提供电压增益和缓冲作用。

　　在Sallen-Key结构中，两个RC支路连接到运算放大器的正输入端，负反馈路径则直接从输出返回至反相输入端。这种配置使得电路具备良好的稳定性与增益控制能力。Sallen-Key结构的二阶低通滤波器具有以下特点：

　　频率响应：传递函数是描述滤波器行为的核心工具。对于二阶系统，其标准形式如下：

　　[

　　H(s) = frac{V_{out}(s)}{V_{in}(s)} = frac{omega_0^2}{s^2 + frac{omega_0}{Q}s + omega_0^2}

　　]

　　其中，(omega_0)是角频率（即截止频率），(Q)是品质因子，决定了系统的共振特性。当输入信号频率低于(omega_0)时，幅度接近于1（或设定的增益），而高于(omega_0)时，幅度迅速下降。此过程中，相位也发生变化，表现出一定的延迟特性。

　　设计要点：

　　截止频率：由RC元件值决定，公式为 (f_c = frac{1}{2pi RC})。

　　品质因数（Q）：影响过渡带宽及峰值响应；高Q会导致更尖锐的响应曲线但可能引发不稳定。

　　增益：可通过调整运算放大器的反馈网络来设置，例如在Sallen-Key结构中加入额外的分压电阻实现可控增益。

　　实现示例：以下是一个基于Sallen-Key拓扑的二阶有源低通滤波器的Python代码示例，用于计算传递函数并绘制频率响应曲线：

　　import numpy as np

　　import matplotlib.pyplot as plt

　　from scipy import signal

　　# 定义参数

　　R1 = 1e3  # 电阻R1（欧姆）

　　C1 = 100e-9  # 电容C1（法拉）

　　R2 = 1e3  # 电阻R2（欧姆）

　　C2 = 100e-9  # 电容C2（法拉）

　　# 截止频率

　　f_c = 1 / (2 * np.pi * np.sqrt(R1 * R2 * C1 * C2))

　　print(f"理论截止频率: {f_c:.2f} Hz")

　　# 构造传递函数系数

　　b, a = signal.butter(2, f_c, btype='low', analog=True)

　　# 绘制频率响应

　　w, h = signal.freqs(b, a)

　　plt.semilogx(w, 20 * np.log10(abs(h)))

　　plt.title('二阶有源低通滤波器频率响应')

　　plt.xlabel('频率 [Hz]')

　　plt.ylabel('幅值 [dB]')

　　plt.grid(True)

　　plt.show()

　　通过上述分析，可以看出二阶低通滤波器在频率选择和信号处理方面具有显著优势。其设计和实现需要综合考虑截止频率、品质因数和增益等因素，以满足具体应用的需求。

　　二阶低通滤波器的作用

　　二阶低通滤波器是一种重要的信号处理工具，广泛应用于音频处理、通信系统、控制系统等领域。它的主要作用是允许低于截止频率的信号通过，同时衰减高于该频率的信号。相比于一阶低通滤波器，二阶低通滤波器具有更陡峭的滚降斜率，通常为每十倍频约40dB的衰减速率，这使得它在滤波效果上更加接近理想状态。

　　二阶低通滤波器的主要作用之一是平滑信号。通过去除高频噪声和快速变化的部分，它可以使得信号更加平滑，减少噪声干扰，使得信号变化更为连续和稳定。这对于许多应用来说是非常重要的，例如在音频处理中，去除高频噪声可以提高音质，使得声音更加清晰和自然。

　　二阶低通滤波器可以有效地去除高频噪声。高频噪声往往包含在信号中的高频成分中，通过滤除这些噪声，可以提高信号的质量和可靠性。在通信系统中，去除高频噪声可以提高信号的传输质量，减少误码率，提高系统的稳定性和可靠性。

　　二阶低通滤波器还可以用于信号的频域分析。在频域中，它可以将高频部分的功率谱降低，从而减小信号的带宽和能量消耗。这对于许多应用来说是非常重要的，例如在无线通信系统中，减小信号的带宽可以提高频谱利用率，提高系统的传输效率。

　　二阶低通滤波器的工作原理基于信号的频域特性进行滤波。它通过选择截止频率来确定一个频率范围，在该范围内保留信号的低频成分，并抑制高于截止频率的高频成分。常见的二阶低通滤波器设计方法包括巴特沃斯滤波器和无限脉冲响应（IIR）滤波器。巴特沃斯滤波器采用最平坦的通带响应和最快的衰减特性，可以有效地去除高频噪声。IIR滤波器则具有较高的灵活性和较少的计算复杂度，可以通过调整滤波器的极点和零点位置来实现不同的频率响应。

　　在实际应用中，二阶低通滤波器的设计需要考虑多个因素，包括截止频率、品质因数（Q）和增益。截止频率由RC元件值决定，品质因数影响过渡带宽及峰值响应，增益则可以通过调整运算放大器的反馈网络来设置。这些参数的选择需要根据具体的应用需求进行优化，以达到最佳的滤波效果。

　　二阶低通滤波器是一种功能强大的信号处理工具，具有平滑信号、去除高频噪声和频域分析等多种作用。通过合理设计和应用，它可以显著提高信号的质量和可靠性，广泛应用于各种领域。

　　二阶低通滤波器的特点

　　二阶低通滤波器是一种在电子工程领域广泛应用的信号处理电路，其主要功能是允许低于截止频率的信号通过，同时衰减高于该频率的信号。相比于一阶低通滤波器，二阶低通滤波器具有更陡峭的滚降斜率，通常为每十倍频约40dB的衰减速率。这一特性使得二阶低通滤波器在去除高频噪声、保留低频信号成分方面表现出色。

　　二阶低通滤波器的设计通常涉及集成运算放大器、电阻和电容等元件。其有源特性意味着使用了运算放大器（Op-Amp），以提供增益、阻抗匹配以及级间隔离。二阶有源低通滤波器通常由两个RC（电阻-电容）网络和一个运算放大器组成。RC网络负责形成频率响应特性，而运算放大器则提供电压增益和缓冲作用。根据配置方式，常见的拓扑包括Sallen-Key、多反馈（MFB）等。在Sallen-Key结构中，两个RC支路连接到运算放大器的正输入端，负反馈路径则直接从输出返回至反相输入端。这种配置使得电路具备良好的稳定性与增益控制能力。

　　传递函数是描述滤波器行为的核心工具，对于二阶系统，其标准形式如下：

　　[ H(s) = frac{V_{out}(s)}{V_{in}(s)} = frac{omega_0^2}{s^2 + frac{omega_0}{Q}s + omega_0^2} ]

　　其中，(omega_0) 是角频率（即截止频率），(Q) 是品质因子，决定了系统的共振特性。当输入信号频率低于 (omega_0) 时，幅度接近于1（或设定的增益），而高于 (omega_0) 时，幅度迅速下降。此过程中，相位也发生变化，表现出一定的延迟特性。

　　设计二阶有源低通滤波器时需考虑以下因素：

　　截止频率：由RC元件值决定，公式为 ( f_c = frac{1}{2pi RC} )。

　　品质因数（Q）：影响过渡带宽及峰值响应；高Q会导致更尖锐的响应曲线但可能引发不稳定。

　　增益：可通过调整运算放大器的反馈网络来设置，例如在Sallen-Key结构中加入额外的分压电阻实现可控增益。

　　二阶低通滤波器的特点在于其有两个零点和两个极点，这决定了其滚降速率和过渡带的宽度。在具体实现中，二阶滤波器的电路图可能包含差分输入、同相输出的运算放大器配置，如Sallen-Key或T型网络结构。每个网络都会设定一个截止频率，通过调整电阻和电容的值可以控制这个频率。滤波器的Q因子（品质因数）也会影响其带宽和选择性，更高的Q值意味着更尖锐的截止和更好的选择性。

　　与无源滤波器相比，有源滤波器具有诸多优势，如小尺寸、低成本和易调性，但同时也存在局限性。例如，它们的带宽受到运算放大器增益带宽限制，一般适用于音频范围；元件偏差对性能影响较大，需要精细的匹配和温度补偿；并且它们会消耗额外的功率。

　　二阶低通滤波器因其结构简单、性能适中而成为应用最广泛的滤波器之一。它比一阶滤波器具有更陡峭的滚降特性（-40dB/decade vs -20dB/decade），同时比高阶滤波器更容易实现和调整。通过合理设计和调整，二阶低通滤波器可以在各种信号处理应用中发挥重要作用。

　　二阶低通滤波器的应用

　　二阶低通滤波器在电子工程和信号处理领域中扮演着至关重要的角色。其主要功能是允许低于某一截止频率的信号通过，同时衰减高于该频率的信号。这种滤波器广泛应用于各种场景，包括音频处理、通信系统、传感器信号处理和功率电子等。

　　在音频处理领域，二阶低通滤波器被广泛用于消除高频噪声，保留音频信号的低频部分。例如，在音乐播放器或音响系统中，低通滤波器可以去除高频杂音，使音质更加清晰和纯净。此外，低通滤波器还可以用于均衡器中，调整不同频段的音量，以满足用户的听觉需求。

　　在通信系统中，二阶低通滤波器用于滤除高频干扰信号，提高信号的质量和稳定性。例如，在无线通信系统中，低通滤波器可以去除高频噪声，确保传输信号的清晰度和可靠性。这对于保证通信系统的性能和用户体验至关重要。

　　在传感器信号处理中，二阶低通滤波器用于滤除传感器信号中的高频噪声，提取出有效的信号信息。例如，在温度传感器、压力传感器和加速度传感器等应用中，低通滤波器可以去除环境噪声，提高传感器信号的准确性和可靠性。这对于实现精确的测量和控制非常重要。

　　在功率电子领域，二阶低通滤波器用于平滑直流电压或电流信号，减小电压或电流的纹波。例如，在电源电路中，低通滤波器可以去除开关噪声，确保输出电压或电流的稳定性。这对于保证电子设备的正常运行和延长其使用寿命至关重要。

　　除了上述应用场景，二阶低通滤波器还广泛应用于图像处理、医疗设备和汽车电子等领域。在图像处理中，低通滤波器用于平滑图像，减少噪声和细节，提高图像的整体视觉效果。在医疗设备中，低通滤波器用于滤除生物信号中的高频噪声，提取出有用的生理信息。在汽车电子中，低通滤波器用于滤除车载电子系统的高频干扰，确保系统的稳定性和可靠性。

　　二阶低通滤波器在现代电子工程和信号处理中具有广泛的应用。通过合理地设计和应用这些滤波器，我们可以更有效地提取和处理所需信号，抑制噪声干扰，从而提高电子设备和系统的性能。随着技术的不断进步，二阶低通滤波器的应用领域将会更加广泛，为我们的生活和工作带来更多的便利和创新。

　　二阶低通滤波器如何选型

　　二阶低通滤波器的选型是一个复杂但至关重要的过程，特别是在需要精确滤波的应用场景中。选型时需要考虑多个因素，包括截止频率、相位响应、阻带衰减、通带平坦度以及实现方式（硬件或软件）。本文将详细介绍二阶低通滤波器的选型过程，并推荐一些常见的型号。

　　1. 确定截止频率

　　截止频率是滤波器最重要的参数之一，它决定了滤波器开始衰减高频信号的频率点。对于二阶低通滤波器，截止频率可以通过以下公式计算：

　　[ f_c = frac{1}{2pisqrt{R_1R_2C_1C_2}} ]

　　其中，( R_1 ) 和 ( R_2 ) 是电阻值，( C_1 ) 和 ( C_2 ) 是电容值。在选型时，首先需要根据应用需求确定截止频率，然后选择合适的电阻和电容值。

　　2. 选择滤波器类型

　　二阶低通滤波器有多种类型，包括巴特沃斯（Butterworth）、切比雪夫（Chebyshev）和贝塞尔（Bessel）滤波器。每种类型的滤波器都有其独特的特性：

　　巴特沃斯滤波器：具有平坦的通带和逐渐增加的阻带衰减。适用于需要平坦通带的应用。

　　切比雪夫滤波器：在通带内有一定的波动，但阻带衰减更快。适用于需要快速衰减高频信号的应用。

　　贝塞尔滤波器：具有良好的相位响应，适用于需要最小相位延迟的应用。

　　3. 考虑相位响应

　　相位响应是选择滤波器时需要考虑的重要因素之一。不同的滤波器类型在相位响应上有所不同。例如，巴特沃斯滤波器的相位响应较为平缓，而贝塞尔滤波器的相位响应最为线性。在选型时，需要根据应用需求选择合适的滤波器类型。

　　4. 确定阻带衰减和通带平坦度

　　阻带衰减和通带平坦度也是选型时需要考虑的重要参数。阻带衰减决定了滤波器在截止频率以上对高频信号的衰减程度，而通带平坦度决定了滤波器在截止频率以下对低频信号的响应。在选型时，需要根据应用需求选择合适的阻带衰减和通带平坦度。

　　5. 实现方式

　　二阶低通滤波器可以通过硬件或软件实现。硬件实现通常使用电阻、电容和运算放大器等元件构建，而软件实现则通过数字信号处理算法实现。在选型时，需要根据应用需求选择合适的实现方式。

　　6. 推荐型号

　　以下是几种常见的二阶低通滤波器型号：

　　LM324运算放大器：适用于硬件实现的二阶低通滤波器。LM324是一款四通道运算放大器，具有低功耗和宽电源电压范围的特点。

　　MAX275运算放大器：适用于高精度应用的二阶低通滤波器。MAX275是一款低噪声、低失真的运算放大器，适用于音频处理等高精度应用。

　　AD822运算放大器：适用于高速应用的二阶低通滤波器。AD822是一款双通道运算放大器，具有高带宽和低失真的特点，适用于高速信号处理应用。

　　7. 设计和仿真

　　在选型完成后，需要进行设计和仿真验证。可以使用MATLAB、Simulink等仿真软件进行滤波器的设计和仿真。通过仿真验证，可以确保滤波器的性能满足应用需求。

　　8. 实际应用

　　在设计和仿真验证完成后，可以进行实际应用测试。通过实际应用测试，可以进一步验证滤波器的性能，并根据测试结果进行必要的调整和优化。

　　总之，二阶低通滤波器的选型需要综合考虑截止频率、相位响应、阻带衰减、通带平坦度以及实现方式等多个因素。通过合理选型和设计，可以确保滤波器在实际应用中发挥最佳性能。
