什么是cd4013

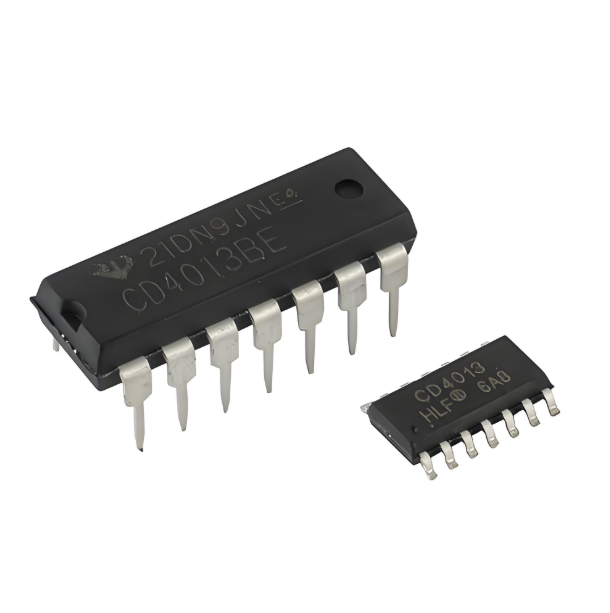

CD4013是一款双D触发器集成电路,属于CMOS数字逻辑家族。它由两个独立的数据型触发器组成,每个触发器拥有单独的数据输入(D)、置位输入(S)、复位输入(R)、时钟输入(CLK)以及Q和非Q输出。这种设计使得CD4013能够用于多种数字电路应用,如计数器、序列发生器或状态机。
CD4013的主要特点包括高速运算、低功耗、高噪声抑制和强电容驱动能力。其最大时钟频率可达50MHz,工作电压范围为3V至18V,工作温度范围为-55℃至125℃。这些特性使其适用于广泛的电子设备和应用场景。
在工作原理上,CD4013在时钟上升沿触发时,将加在D输入端的逻辑电平传送到Q输出端。置位和复位操作与时钟无关,分别由置位或复位线上的高电平完成。这种灵活性使得CD4013在电路设计中非常实用,可以实现多种逻辑功能。
CD4013的典型应用包括开关控制、单稳态触发器、双稳态触发器等。在实际应用中,确保遵循推荐的操作条件和极限参数,以保证设备的可靠性和寿命。总之,CD4013是一款基础但功能强大的集成电路,广泛应用于需要数据存储和处理的电子电路中。

cd4013的分类
CD4013是一种双D型触发器集成电路,属于CMOS技术系列。它广泛应用于数字电路设计中,具有低功耗、高噪声容限的特点。CD4013适用于各种电子应用,例如分频器、寄存器、数据存储等场景。本文将详细介绍CD4013的分类及其应用场景。
从功能上分类,CD4013可以分为数据锁存器、单稳态工作方式、无稳态工作方式和双稳态工作方式。
数据锁存器:这是CD4013的基本功能。在时钟上升沿触发时,加在D输入端的逻辑电平传送到Q输出端。这种工作方式使得CD4013可以作为数据存储元件,用于临时保存数据位。在复杂的数字系统中,这种特性可以用来设计寄存器和存储器。
单稳态工作方式:在这种工作方式中,Q端的0态为稳态,而1态称为暂稳态。暂稳态宽度由RC决定,常用于定时器和消抖动电路。例如,在楼梯延时照明灯电路中,CD4013工作于单稳态方式,当按动开关时,Q输出高电平,使灯亮30秒后自动熄灭。
无稳态工作方式:也称为多谐振荡工作方式。在这种工作方式中,CD4013可以产生连续的振荡信号。振荡周期和频率可以通过调整外部电阻和电容来调节。这种工作方式常用于振荡器设计,如RC振荡器,用于时钟生成和信号调制。
双稳态工作方式:在这种工作方式中,CD4013的输出状态可以在两个稳定状态之间切换。每有一个时钟脉冲作用,Q端状态与原来相反。这种工作方式常用于计数器设计,可以实现二进制计数。
从应用领域分类,CD4013可以应用于数据存储、振荡器、边沿检测、计数器和反转器等场景。
数据存储:CD4013可以作为数据存储元件,用于临时保存数据位。在复杂的数字系统中,这种特性可以用来设计寄存器和存储器。
振荡器:利用CD4013可以设计各种振荡器,如RC振荡器。这种应用常见于时钟生成和信号调制。
边沿检测:CD4013的触发特性使其能够在数字电路中用于边沿检测,用于识别信号的变化从而触发特定的操作。
计数器:结合其他逻辑芯片,CD4013可以用来设计计数器或分频器,这在时序控制中非常有用。
反转器:利用双稳态触发的特性,可以将CD4013用作逻辑状态的反转,广泛应用于逻辑电路的设计中。
CD4013由于其灵活的功能和稳定的性能,在电子设计和工业应用中有着广泛的使用场景。无论是作为数据锁存器、单稳态工作方式、无稳态工作方式还是双稳态工作方式,CD4013都能发挥其独特的优势,满足不同应用需求。
cd4013的工作原理
CD4013是一款双D触发器集成电路,由两个独立的、互补的D型锁存器和施密特触发输入端组成。每个触发器都有独立的数据输入(D)、置位输入(S)、复位输入(R)、时钟输入(CLK)以及Q和非Q输出。这种结构使得CD4013在各种数字电路中具有广泛的应用,如计数器、分频器、振荡器等。
CD4013的工作原理主要基于时钟脉冲的控制。当CPn端接收到一个正跳变的时钟脉冲时,Dn端的数据被锁存到Qn和/Qn端。这意味着,在时钟信号的上升沿,D输入端的逻辑电平会被传递到Q输出端。这种特性使得CD4013能够稳定地传输数据,并且由于内部采用了施密特触发输入电路,具有较高的噪声抑制能力,能够有效地抵抗外部干扰信号的影响。
除了时钟脉冲控制外,CD4013还具有置位和复位功能。通过控制Rn和Sn端的电平状态,可以实现对D触发器的置位和复位操作。当Rn端为低电平时,无论Dn端的数据如何变化,Qn端都将被置为低电平,/Qn端为高电平;当Sn端为高电平时,无论Dn端的数据如何变化,Qn端都将被置为高电平,/Qn端为低电平。需要注意的是,Rn和Sn端不能同时有效,否则会导致D触发器的工作异常。
CD4013的典型应用包括分频器、计数器和振荡器。在分频器应用中,利用CD4013的双D触发器结构,可以实现二分频、四分频等功能的分频器电路。在计数器应用中,结合其他逻辑门电路和时序控制电路,可以利用CD4013构建简单的二进制计数器或十进制计数器电路。通过控制时钟脉冲的输入频率和计数器的位数,可以实现不同范围的计数功能。在振荡器应用中,利用CD4013的互补输出特性和反馈电路,可以构建多谐振荡器电路。通过调整反馈电路的元件参数和时钟脉冲的频率范围,可以实现不同频率的振荡输出。
在使用CD4013时,应确保电源电压在规定范围内波动,以避免因电压过高或过低而导致的器件损坏或性能下降。在连接外部电路时,应注意保持引脚的正确连接和电气隔离,避免短路或漏电现象的发生。在进行电路设计和调试时,应充分考虑CD4013的时序特性和功耗要求,以确保电路的稳定性和可靠性。
CD4013是一款功能强大且应用广泛的双D触发器集成电路,其稳定的数据传输特性和丰富的功能使其在各种数字电路设计中发挥着重要作用。
cd4013的作用
CD4013是一款非常重要的CMOS双D触发器,广泛应用于各种电子电路设计中。它由两个独立的数据型触发器组成,每个触发器拥有单独的数据输入(D)、置位输入(S)、复位输入(R)、时钟输入(CLK)以及Q和非Q输出。这种结构使得CD4013在多种应用场景中表现出色,尤其是在需要数据存储和处理的场合。
CD4013的基本功能是作为数据锁存器。在时钟上升沿触发时,加在D输入端的逻辑电平会被传送到Q输出端。这意味着,当输入信号稳定时,触发器可以“记住”这个信号,并在需要时输出。这种特性使得CD4013非常适合用于移位寄存器,通过将Q输出连接到数据输入,可以实现数据的逐位移动,从而实现数据的存储和传输。
CD4013还具有置位和复位功能,这些操作与时钟信号无关。当置位输入(S)为高电平时,Q输出将被强制置为高电平;当复位输入(R)为高电平时,Q输出将被强制置为低电平。这种特性使得CD4013在需要快速设置或清除状态的应用中非常有用,例如在状态机设计中,可以通过置位和复位信号快速切换状态。
CD4013还可以用于单稳态工作方式。在这种模式下,触发器可以在接收到一个短暂的触发信号后,输出一个持续时间较长的脉冲。这个脉冲的宽度可以通过外部电阻和电容来调节。单稳态工作方式在延时电路、定时电路和脉冲整形电路中非常有用。例如,在楼梯延时照明灯电路中,CD4013可以用来实现灯光的延时关闭功能,当按下开关时,灯光会保持一段时间后自动熄灭。
CD4013还可以用于无稳态工作方式,也称为多谐振荡器。在这种模式下,触发器会在没有外部触发信号的情况下,自动产生周期性的脉冲输出。振荡周期可以通过外部电阻和电容来调节。无稳态工作方式在振荡器、定时器和脉冲发生器等应用中非常有用。例如,在电子音乐合成器中,CD4013可以用来产生不同频率的音调。
CD4013还可以用于双稳态工作方式。在这种模式下,触发器有两个稳定状态,可以通过外部信号在两个状态之间切换。双稳态工作方式在存储器、计数器和状态机等应用中非常有用。例如,在数字钟电路中,CD4013可以用来存储时间信息,并在需要时输出。
CD4013是一款功能强大、应用广泛的双D触发器。它不仅可以用于基本的数据锁存和存储,还可以用于各种复杂的定时、振荡和状态控制电路。掌握其工作原理、引脚功能和电气特性对于设计电路或进行故障诊断至关重要。在实际应用中,确保遵循推荐的操作条件和极限参数,以保证设备的可靠性和寿命。
cd4013的特点
CD4013是一款广泛应用于数字电路设计中的CMOS双D触发器。它具有许多显著的特点,使其成为电子设计中的重要元件。以下是CD4013的主要特点及其详细解释。
CD4013具有高速运算的特点。由于采用CMOS技术,CD4013的最大时钟频率可达50MHz,能够满足多种高速计数、计时、频率分频等应用需求。这种高速性能使得CD4013在需要快速响应和处理的电路中表现出色。
CD4013具有低功耗的特点。CMOS技术本身具有低功耗的特性,使得CD4013在工作时消耗的电能非常少。其工作电压范围为3V至18V,可以在广泛的工作电压范围内使用。这种低功耗特性使得CD4013非常适合用于电池供电的设备,延长了设备的使用寿命。
CD4013内置两个独立的D触发器,每个D触发器都具有异步置位和清零功能。这种双D触发器的设计提高了芯片的应用灵活性和可靠性。每个触发器包含独立的数据(D)、时钟(CLK)、置位(SET)和复位(RESET)输入端,以及Q和非Q(Q-bar)输出端。这种独立控制的能力使得CD4013可以方便地实现各种逻辑运算,满足不同的电路设计需求。
CD4013具有高噪声抑制能力。这意味着它可以有效抑制外部噪声的影响,提高信号的可靠性和稳定性。在复杂的电子系统环境中,这种高噪声抑制能力尤为重要,能够确保电路在各种干扰条件下仍能正常工作。
CD4013具有强电容驱动能力。它可以驱动大电容负载,如LED、液晶屏等,同时还能提供高电平和低电平输出。这种强电容驱动能力使得CD4013在需要驱动多种负载的电路中表现出色,提供了更多的应用可能性。
CD4013的输出偏移电压非常低,可以保证输出信号的准确性和稳定性。这对于需要高精度信号处理的电路来说非常重要,能够确保电路的稳定性和可靠性。
CD4013具有高速运算、低功耗、双D触发器、高噪声抑制、强电容驱动能力和低输出偏移电压等特点。这些特点使得CD4013在数字电路设计中具有广泛的应用前景,适用于各种电子设备和系统,如计算机、工业控制、通信设备等。无论是用于数据存储、分频器设计、脉冲整形、计数器还是定时电路,CD4013都能提供稳定可靠的性能,满足不同应用场景的需求。
cd4013的应用
CD4013是一种双D型触发器集成电路,属于CMOS技术系列。它由两个独立的数据型触发器组成,每个触发器拥有单独的数据输入(D)、置位输入(S)、复位输入(R)、时钟输入(CLK)以及Q和非Q输出。这种芯片在电子设计中非常受欢迎,因其功能强大且使用灵活。以下是CD4013的一些应用场景和参数特点。
CD4013可以用于数据存储。它能够作为数据存储元件,用于临时保存数据位。在复杂的数字系统中,这种特性可以用来设计寄存器和存储器。例如,在微处理器系统中,CD4013可以用来保存状态信息,确保数据的稳定性和可靠性。
CD4013可以用于设计振荡器。利用CD4013可以设计各种振荡器,如RC振荡器。这种应用常见于时钟生成和信号调制。通过适当的电路设计,CD4013可以产生稳定的时钟信号,为其他数字电路提供基准时钟。
CD4013可以用于边沿检测。CD4013的触发特性使其能够在数字电路中用于边沿检测,用于识别信号的变化从而触发特定的操作。例如,在工业控制系统中,CD4013可以用于检测传感器信号的变化,从而触发相应的控制动作。
CD4013可以用于设计计数器。结合其他逻辑芯片,CD4013可以用来设计计数器或分频器,这在时序控制中非常有用。例如,在通信设备中,CD4013可以用于信号锁存或缓冲,确保信号的准确传输。
CD4013可以用于设计反转器。利用双稳态触发的特性,可以将CD4013用作逻辑状态的反转,广泛应用于逻辑电路的设计中。例如,在数字信号处理中,CD4013可以用于实现逻辑信号的反转,从而实现特定的逻辑功能。
CD4013还具有宽电源电压范围、输出驱动能力强、低功耗、高抗干扰性等特点。它的电源电压范围通常在3V到15V之间,可以适应不同的电源环境。它可以驱动各种负载,包括LEDs和小型继电器,适用于不同的输出需求。CD4013采用边沿触发,对输入信号的上升沿或下降沿敏感,确保了高精度的信号处理。在不牺牲性能的前提下,CD4013设计了低功耗的特性,非常适合用于便携式或低能耗的电子设备中。由于其设计特性,CD4013具有良好的抗电磁干扰能力,适用于复杂的电子系统环境。
CD4013由于其灵活的功能和稳定的性能,在电子设计和工业应用中有着广泛的使用场景。无论是数据存储、振荡器设计、边沿检测、计数器设计还是逻辑电路设计,CD4013都能提供可靠的解决方案。掌握其工作原理、引脚功能和电气特性对于设计电路或进行故障诊断至关重要。在实际应用中,确保遵循推荐的操作条件和极限参数,以保证设备的可靠性和寿命。
cd4013如何选型
CD4013是一款广泛应用于数字电路中的双D触发器集成电路。它具有高速运算、低功耗、双D触发器、高噪声抑制、强电容驱动能力和低输出偏移电压等特点。在选型时,需要综合考虑其参数、应用场景和设计需求。本文将详细介绍CD4013的选型方法。
1. 确定基本参数
首先,需要确定CD4013的基本参数,包括工作电压范围、工作温度范围、最大时钟频率、引脚数、输出电流、输入电容和输出电容等。
工作电压范围:CD4013的工作电压范围为3V至18V。在选型时,需要确保电路的工作电压在这个范围内。
工作温度范围:CD4013的工作温度范围为-55℃至125℃。这使得它可以在极端温度环境下工作。
最大时钟频率:CD4013的最大时钟频率为50MHz。如果应用需要高速计数、计时或频率分频,这个参数非常重要。
引脚数:CD4013有16个引脚。在设计电路板时,需要考虑引脚布局和间距。
输出电流:CD4013的输出电流为10mA。如果需要驱动更大的负载,可能需要额外的驱动电路。
输入电容:CD4013的输入电容为5pF。
输出电容:CD4013的输出电容为10pF。
2. 应用场景分析
CD4013可以应用于多种场景,包括数据存储、振荡器、边沿检测、计数器和反转器等。在选型时,需要根据具体的应用场景来选择合适的型号。
数据存储:如果需要临时保存数据位,可以使用CD4013作为数据存储元件。在复杂的数字系统中,这种特性可以用来设计寄存器和存储器。
振荡器:利用CD4013可以设计各种振荡器,如RC振荡器。这种应用常见于时钟生成和信号调制。
边沿检测:CD4013的触发特性使其能够在数字电路中用于边沿检测,用于识别信号的变化从而触发特定的操作。
计数器:结合其他逻辑芯片,CD4013可以用来设计计数器或分频器,这在时序控制中非常有用。
反转器:利用双稳态触发的特性,可以将CD4013用作逻辑状态的反转,广泛应用于逻辑电路的设计中。
3. 特殊需求考虑
在某些特殊应用中,可能需要考虑一些额外的参数和特性。
低功耗:如果应用在便携式或低能耗的电子设备中,CD4013的低功耗特性非常重要。
高抗干扰性:由于其设计特性,CD4013具有良好的抗电磁干扰能力,适用于复杂的电子系统环境。
强电容驱动能力:CD4013可以驱动大电容负载,如LED、液晶屏等。如果需要驱动这些负载,这个特性非常重要。
4. 型号选择
CD4013有多个型号,包括CD4013BE、MC14013B、SN74HC175等。在选型时,需要根据具体的应用需求和参数来选择合适的型号。
CD4013BE:这是最常见的型号,具有高速运算、低功耗、双D触发器、高噪声抑制、强电容驱动能力和低输出偏移电压等特点。
MC14013B:这是摩托罗拉公司生产的型号,与CD4013BE功能相同,但可能在某些参数上有所不同。
SN74HC175:这是德州仪器公司生产的型号,具有更高的速度和更低的功耗,适用于高速数字电路。
5. 设计和测试
在选型完成后,需要进行电路设计和仿真验证,确保电路的稳定性和可靠性。在进行电路制造和测试时,需要注意芯片的封装和焊接质量,保证芯片的性能和可靠性。
6. 注意事项
在使用CD4013时,需要注意以下几点:
工作电压和工作温度范围:避免超出芯片的工作范围。
仿真验证:在进行电路设计时,需要进行仿真验证,确保电路的稳定性和可靠性。
封装和焊接质量:在进行电路制造和测试时,需要注意芯片的封装和焊接质量。
CD4013的选型需要综合考虑其参数、应用场景和设计需求。通过合理选型,可以确保电路的稳定性和可靠性,满足各种应用需求。
