cd4046的分类

　　CD4046是一种通用的CMOS锁相环（PLL）集成电路，广泛应用于需要频率同步和精确控制的场景。根据其功能和应用领域，CD4046可以分为以下几个主要类别：

　　频率合成器：CD4046在频率合成器中的应用非常广泛。频率合成器是一种能够产生多个不同频率信号的设备，通常用于通信系统中。CD4046通过锁相环技术，可以精确地控制输出频率，使其与参考频率保持同步。这种特性使得CD4046在无线通信、广播系统和频率调制解调器中得到了广泛应用。

　　时钟同步：在数字系统中，时钟信号的同步是非常重要的。CD4046可以通过锁相环技术，实现输入时钟信号与系统内部时钟信号的同步。这种应用在计算机系统、数字通信设备和各种嵌入式系统中非常常见。通过使用CD4046，可以确保系统内部各个模块之间的时钟信号保持一致，从而提高系统的稳定性和可靠性。

　　调频信号的调制与解调：CD4046在调频信号的调制与解调中也有重要应用。锁相环技术可以用于检测输入信号的频率变化，并将其转换为相应的电压信号。这种特性使得CD4046在FM广播、无线通信和音频处理等领域得到了广泛应用。通过使用CD4046，可以实现高质量的调频信号处理，提高系统的性能和可靠性。

　　电压/频率转换：CD4046还可以用于电压/频率转换器中。电压/频率转换器是一种能够将输入电压信号转换为相应频率信号的设备。CD4046通过锁相环技术，可以实现精确的电压/频率转换。这种应用在传感器信号处理、数据采集系统和各种测量仪器中非常常见。通过使用CD4046，可以实现高精度的电压/频率转换，提高系统的测量精度和稳定性。

　　自动控制：CD4046在自动控制系统中也有重要应用。锁相环技术可以用于实现系统的自动控制，例如自动频率控制、自动相位控制等。这种应用在电机控制、伺服系统和各种工业自动化设备中非常常见。通过使用CD4046，可以实现高精度的自动控制，提高系统的控制精度和响应速度。

　　CD4046作为一种通用的CMOS锁相环集成电路，具有广泛的应用领域。根据其功能和应用特点，可以将其分为频率合成器、时钟同步、调频信号的调制与解调、电压/频率转换和自动控制等多个类别。每个类别都有其独特的应用场景和优势，使得CD4046在各种电子设备和系统中得到了广泛应用。

　　cd4046的工作原理

　　CD4046是一款通用的CMOS锁相环（Phase-Locked Loop, PLL）集成电路，广泛应用于需要频率同步和精确控制的场景，如广播通信、频率合成、自动控制以及时钟同步等。锁相环的核心作用是实现两个电信号的相位同步，通过一个闭环控制系统来调整信号的频率，使其与参考信号保持一致或特定的比例关系。

　　CD4046的锁相环主要由三个基本单元组成：相位比较器（Phase Comparator, PC）、压控振荡器（Voltage Controlled Oscillator, VCO）和低通滤波器。在系统中，VCO的输出信号Uo连接到相位比较器的一个输入端，其频率受到低通滤波器上平均电压Ud的影响。外部输入信号Ui则与Uo在相位比较器的另一输入端进行比较，相位差产生的误差电压UΨ经过低通滤波器处理，形成平均值电压Ud。这个电压Ud会反馈到VCO，调整其输出频率，直至与输入信号频率匹配，达到相位锁定状态。

　　具体来说，CD4046包含两个相位比较器：PDI和PDII。PDI是一个异或门鉴相器，它对相位差进行模拟比较；PDII则是一个数字鉴频鉴相器，能够检测频率差异。这两个相位比较器可以根据不同的应用场景选择使用。压控振荡器（VCO）根据来自相位比较器的误差电压调整其输出频率。在CD4046中，VCO的控制电压输入端是9脚，定时电容CT连接在6和7脚，通过调整电容值可以改变VCO的频率范围。环路滤波器连接在2或13脚，用于平滑误差电压并决定系统的锁定速度和带宽。

　　当锁相环入锁时，它还具有“捕捉”信号的能力，VCO可在某一范围内自动跟踪输入信号的变化。如果输入信号频率在锁相环的捕捉范围内变化，锁相环能捕捉到输入信号频率，并强迫VCO锁定在这个频率上。锁相环的应用非常灵活，如果输入信号频率f1不等于VCO输出信号频率f2，而要求两者保持一定的关系，例如比例关系或差值关系，则可以在外部加入一个运算器，以满足不同工作的需要。

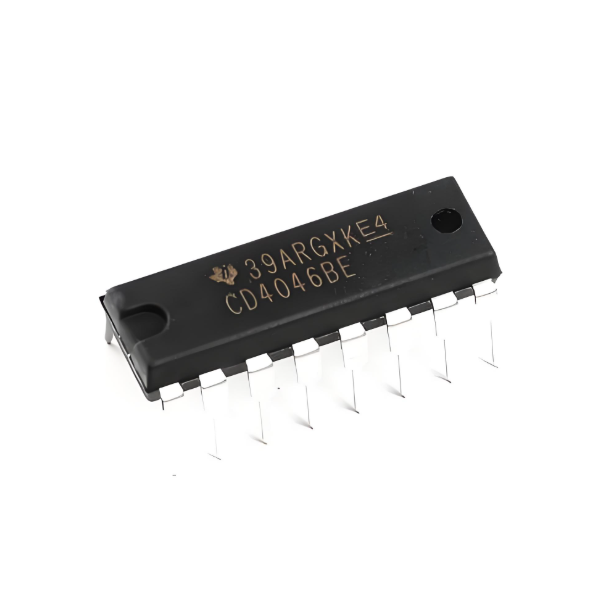

　　CD4046的特性包括宽电源电压范围（3V至18V），高输入阻抗（约100MΩ），低动态功耗（在f0=10kHz时仅为600μW），使得它成为低功耗应用的理想选择。该芯片采用16脚双列直插式封装，各引脚功能明确，方便用户设计和应用。具体引脚功能如下：1脚：相位输出端，锁定时为高电平，失锁时为低电平；2脚：相位比较器Ⅰ的输出；3脚：比较信号输入；5脚：禁止端，高电平禁用，低电平启用VCO；6、7脚：外接振荡电容；8、16脚：电源负极和正极；9脚：VCO控制端；10脚：解调输出，用于FM解调；11、12脚：外接振荡电阻；14脚：信号输入；15脚：内部独立的齐纳稳压管负端。

　　通过理解和掌握CD4046的工作原理及引脚功能，工程师可以在设计中灵活运用，实现各种频率控制和信号同步的需求。

　　cd4046的作用

　　CD4046是一款通用的CMOS锁相环（PLL）集成电路，广泛应用于需要频率同步和精确控制的场景，如广播通信、频率合成、自动控制以及时钟同步等。锁相环的核心作用是实现两个电信号的相位同步，通过一个闭环控制系统来调整信号的频率，使其与参考信号保持一致或特定的比例关系。

　　CD4046的锁相环主要由三个基本单元组成：相位比较器（Phase Comparator, PC）、压控振荡器（Voltage Controlled Oscillator, VCO）和低通滤波器。在系统中，VCO的输出信号Uo连接到相位比较器的一个输入端，其频率受到低通滤波器上平均电压Ud的影响。外部输入信号Ui则与Uo在相位比较器的另一输入端进行比较，相位差产生的误差电压UΨ经过低通滤波器处理，形成平均值电压Ud。这个电压Ud会反馈到VCO，调整其输出频率，直至与输入信号频率匹配，达到相位锁定状态。如果输入信号频率在锁相环的捕捉范围内变化，VCO能够迅速锁定在新的频率上。

　　为了实现更复杂的频率关系，如比例或差值关系，可以通过外接运算器对锁相环进行调整。CD4046的特性包括宽电源电压范围（3V至18V），高输入阻抗（约100MΩ），低动态功耗（在f0=10kHz时仅为600μW），使得它成为低功耗应用的理想选择。该芯片采用16脚双列直插式封装，各引脚功能明确，方便用户设计和应用。

　　具体引脚功能如下：

　　1脚：相位输出端，锁定时为高电平，失锁时为低电平。

　　2脚：相位比较器Ⅰ的输出。

　　3脚：比较信号输入。

　　4脚：压控振荡器输出。

　　6、7脚：外接振荡电容。

　　8、16脚：电源负极和正极。

　　9脚：VCO控制端。

　　10脚：解调输出，用于FM解调。

　　11、12脚：外接振荡电阻。

　　13脚：相位比较器Ⅱ的输出。

　　14脚：信号输入。

　　通过理解和掌握CD4046的工作原理及引脚功能，工程师可以在设计中灵活运用，实现各种频率控制和信号同步的需求。锁相环CD4046的应用非常广泛，不仅在传统的广播通信和频率合成领域，还在现代的自动控制和时钟同步技术中发挥着重要作用。其低功耗和高输入阻抗的特点，使得它在便携式设备和微电子系统中具有显著的优势。总之，CD4046是一款功能强大、应用广泛的锁相环集成电路，是电子工程师在设计频率控制和信号同步系统时的重要工具。

　　cd4046的特点

　　CD4046是一款经典的CMOS集成锁相环（PLL）集成电路，广泛应用于电子通信和自动化技术领域。它的特点使其在多种应用中表现出色，以下是CD4046的主要特点及其详细解释。

　　1. 电源电压范围广

　　CD4046适用于3V至18V的宽范围电源电压。这一特点使得它在不同应用环境中具有良好的兼容性。无论是低电压的便携式设备还是高电压的工业控制系统，CD4046都能稳定工作。这种宽电源电压范围的设计，使得工程师在设计电路时，无需担心电源电压的变化对锁相环性能的影响。

　　2. 高输入阻抗

　　CD4046的输入阻抗约为100兆欧姆。高输入阻抗意味着它对外部电路的影响极小，从而提高了信号传输的稳定性。在复杂的电子系统中，高输入阻抗可以有效减少信号干扰，确保输入信号的完整性。这对于需要精确相位同步的应用尤为重要。

　　3. 低功耗

　　CD4046在中心频率10kHz下，动态功耗仅为600微瓦。这一低功耗特性使其非常适合对功耗有严格要求的微电子设备，如便携式通信设备、电池供电的传感器等。低功耗不仅延长了设备的使用寿命，还减少了热量的产生，提高了系统的可靠性。

　　4. 接口清晰

　　CD4046采用16脚DIP封装，引脚功能明确，包括相位输出、相位比较器输入、VCO输出、控制和禁止信号等。这种清晰的接口设计，使得电路设计和集成变得更加简便。工程师可以根据具体需求，灵活配置各个引脚的功能，实现不同的应用。

　　5. 内部结构

　　CD4046内部集成了相位比较器、压控振荡器（VCO）和低通滤波器。相位比较器用于比较输入信号和VCO输出信号的相位差，生成误差电压。低通滤波器对误差电压进行处理，得到平均值电压，该电压调节VCO的输出频率，直到与输入信号频率匹配，实现相位锁定。这种结构使得CD4046能够快速响应输入信号的变化，实现高效的相位同步和频率跟踪。

　　6. 应用灵活性

　　CD4046的典型应用包括频率合成、时钟同步、调频信号解调等。通过外部运算器，还可以实现特定频率关系的处理，如比例或差值关系。这种灵活性使得CD4046在各种复杂系统中都能发挥重要作用。

　　7. 方波发生器

　　CD4046的VCO可以组成方波发生器。当9脚输入端固定接电源时，电路起基本方波振荡器的作用。通过调节电阻R1的阻值，可以调整振荡器的振荡频率，振荡方波信号从4脚输出。这种应用使得CD4046在信号发生器、时钟源等领域具有广泛的应用前景。

　　CD4046凭借其宽电源电压范围、高输入阻抗、低功耗、清晰的接口设计以及灵活的应用特性，成为电子通信和自动化技术领域中不可或缺的重要组件。掌握CD4046的应用，对于从事电子通信、单片机开发以及智能产品设计的工程师来说，是一项重要的技能。

　　cd4046的应用

　　CD4046是一款经典的CMOS集成锁相环（PLL），广泛应用于需要频率同步和精确控制的场景，如广播通信、频率合成、自动控制以及时钟同步等。其主要特点包括宽电源电压范围（3V至18V）、高输入阻抗（约100MΩ）和低动态功耗（在中心频率10kHz时仅为600μW），这些特性使得CD4046在各种应用中表现出色。

　　CD4046的锁相环主要由三个基本单元组成：相位比较器（Phase Comparator, PC）、压控振荡器（Voltage Controlled Oscillator, VCO）和低通滤波器。在系统中，VCO的输出信号Uo连接到相位比较器的一个输入端，其频率受到低通滤波器上平均电压Ud的影响。外部输入信号Ui则与Uo在相位比较器的另一输入端进行比较，相位差产生的误差电压UΨ经过低通滤波器处理，形成平均值电压Ud。这个电压Ud会反馈到VCO，调整其输出频率，直至与输入信号频率匹配，达到相位锁定状态。如果输入信号频率在锁相环的捕捉范围内变化，VCO能够迅速锁定在新的频率上。

　　CD4046的应用非常广泛。在广播通信中，CD4046可以用于频率合成，生成稳定的射频信号。在自动控制系统中，CD4046可以用于相位检测和频率跟踪，确保系统在不同工作条件下保持稳定。在时钟同步中，CD4046可以用于生成与参考时钟同步的时钟信号，确保系统的时序准确性。

　　CD4046还可以用于信号移相、频率倍频和解调等应用。例如，在信号移相应用中，CD4046可以实现信号的90度移相，这对于某些通信系统和测量设备非常重要。在频率倍频应用中，CD4046可以通过外部电路实现频率的倍增，生成更高频率的信号。在解调应用中，CD4046可以用于FM解调，提取调制信号中的信息。

　　为了实现更复杂的频率关系，如比例或差值关系，可以通过外接运算器对锁相环进行调整。例如，在某些控制系统中，可能需要将输入信号的频率与参考信号的频率保持一定的比例关系，这时可以通过外部运算器对锁相环进行调整，实现所需的功能。

　　CD4046是一款功能强大、应用广泛的锁相环集成电路。通过理解和掌握其工作原理及引脚功能，工程师可以在设计中灵活运用，实现各种频率控制和信号同步的需求。无论是广播通信、频率合成、自动控制还是时钟同步，CD4046都能提供高效、可靠的解决方案。

　　cd4046如何选型

　　CD4046是一款通用的CMOS锁相环（PLL）集成电路，广泛应用于广播通信、频率合成、自动控制及时钟同步等领域。其主要特点包括电源电压范围宽（3V-18V）、输入阻抗高（约100MΩ）、动态功耗小（在中心频率f0为10kHz下功耗仅为600μW），属于微功耗器件。CD4046的选型需要考虑多个因素，包括应用需求、工作环境、性能指标等。本文将详细介绍CD4046的选型方法及其具体型号。

　　1. 应用需求分析

　　在选型之前，首先需要明确CD4046的应用场景和需求。例如，是否用于频率合成、时钟同步、调频信号解调等。不同的应用场景对CD4046的性能要求不同，因此需要根据具体需求进行选型。

　　2. 工作环境考虑

　　CD4046的工作环境包括电源电压、温度范围、电磁干扰等。电源电压范围宽是CD4046的一大优势，但具体应用中仍需确保电源电压稳定在3V-18V范围内。温度范围也是一个重要考虑因素，特别是在高温或低温环境下工作的设备，需要选择能够在极端温度下稳定工作的CD4046型号。

　　3. 性能指标

　　CD4046的性能指标包括相位比较器的精度、压控振荡器（VCO）的频率范围、锁定时间、功耗等。这些指标直接影响到CD4046在具体应用中的表现。例如，对于需要快速锁定的应用，应选择锁定时间短的型号；对于低功耗应用，应选择功耗低的型号。

　　4. 引脚功能及外围电路设计

　　CD4046的引脚功能如前所述，包括相位输出端、相位比较器输出端、压控振荡器输出端等。在选型时，需要根据具体应用需求选择合适的引脚配置。此外，外围电路的设计也非常重要，包括外接振荡电容、电阻等参数的选择，这些参数直接影响到CD4046的工作性能。

　　5. 具体型号选择

　　CD4046的具体型号包括但不限于以下几种：

　　CD4046B: 这是最常见的型号之一，适用于大多数通用应用。其特点是相位比较器精度高、VCO频率范围宽、功耗低。

　　CD4046BM: 这是CD4046B的军用级版本，能够在更宽的温度范围内稳定工作，适用于军事和航空航天领域。

　　CD4046BP: 这是CD4046B的塑料封装版本，成本较低，适用于民用和工业应用。

　　CD4046BE: 这是CD4046B的扩展温度范围版本，能够在-40°C至+85°C的温度范围内稳定工作，适用于恶劣环境下的应用。

　　CD4046BC: 这是CD4046B的陶瓷封装版本，具有更好的电磁屏蔽性能，适用于高频和高精度应用。

　　6. 实际应用案例

　　为了更好地理解CD4046的选型方法，以下提供几个实际应用案例：

　　频率合成器: 在频率合成器应用中，需要选择VCO频率范围宽、锁定时间短的型号，如CD4046B。同时，需要仔细设计外围电路，确保振荡频率稳定。

　　时钟同步: 在时钟同步应用中，需要选择相位比较器精度高、功耗低的型号，如CD4046BP。此外，还需要考虑电源电压的稳定性，以确保时钟信号的准确性。

　　调频信号解调: 在调频信号解调应用中，需要选择能够处理高频信号的型号，如CD4046BE。同时，需要设计合适的滤波电路，以消除噪声干扰。

　　7. 结论

　　CD4046的选型需要综合考虑应用需求、工作环境、性能指标等因素。通过仔细分析这些因素，并结合具体应用案例，可以选择最适合的CD4046型号。希望本文对您在CD4046的选型过程中有所帮助。
