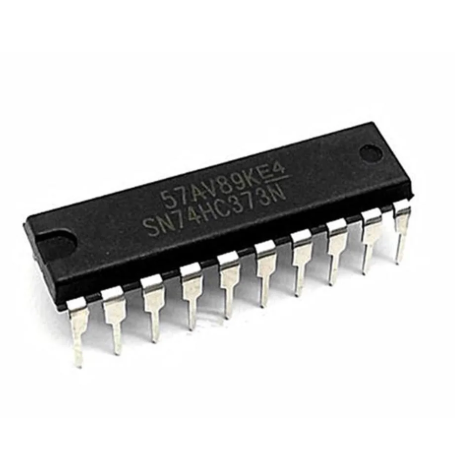

74hc373的分类

　　74HC373是一种高速CMOS器件，属于74HC系列，具有8位透明D型锁存器和三态输出功能。根据不同的分类标准，74HC373可以被归类到多个不同的类别中。以下是对74HC373的详细分类：

　　按功能分类：

　　锁存器：74HC373是一种锁存器，用于存储数据。锁存器是一种基本的存储元件，能够在接收到特定信号时保存输入数据，并在信号变化后保持数据不变。

　　三态输出器件：74HC373具有三态输出功能，这意味着它的输出可以处于三种状态：高电平、低电平和高阻态。三态输出使得多个设备可以共享同一条总线，而不会产生冲突。

　　按技术分类：

　　CMOS技术：74HC373采用CMOS（互补金属氧化物半导体）技术制造。CMOS技术具有低功耗、高噪声抑制和高速度的特点，适用于各种数字电路。

　　高速器件：74HC373属于高速器件，其最大时钟频率可达33MHz，适用于需要快速数据传输和处理的应用。

　　按引脚兼容性分类：

　　LSTTL兼容：74HC373引脚兼容低功耗肖特基TTL（LSTTL）系列，这意味着它可以与传统的TTL器件一起使用，具有良好的兼容性。

　　按应用分类：

　　数据存储和传输：74HC373广泛应用于数据存储和传输领域，如计算机、通信、工业控制和汽车电子等。它可以用于地址锁存、数据总线驱动、I/O扩展等多种场合。

　　总线控制：由于其三态输出功能，74HC373非常适合用于总线控制系统，可以有效地管理和控制多个设备共享的总线资源。

　　按电气特性分类：

　　低功耗：74HC373具有低功耗特性，适用于需要节能的应用场景。

　　宽电压范围：74HC373的工作电压范围为2V至6V，适用于不同的电源环境。

　　按封装形式分类：

　　SOIC-20：74HC373常见的封装形式为SOIC-20（小外形集成电路），这种封装形式具有较小的体积和较高的引脚密度，适用于紧凑型电路设计。

　　其他封装：除了SOIC-20，74HC373还可能采用其他封装形式，如TSSOP、SSOP、DHVQFN和PDIP等，以满足不同应用场合的需求。

　　按逻辑功能分类：

　　D型锁存器：74HC373包含8个D型锁存器，每个锁存器具有独立的D型输入和三态输出。D型锁存器是一种基本的存储单元，能够在时钟信号的控制下存储数据。

　　透明锁存器：74HC373是一种透明锁存器，当锁存使能端LE为高电平时，输入数据可以直接传递到输出端，而不需要等到时钟信号的下降沿。

　　74HC373可以根据其功能、技术、引脚兼容性、应用、电气特性、封装形式和逻辑功能等多个方面进行分类。这种多功能、高性能的锁存器在各种数字电路设计中得到了广泛应用。

　　74hc373的工作原理

　　74HC373是一款高速CMOS器件，属于八路D型锁存器，每个锁存器具有独立的D型输入和三态输出，适用于面向总线的应用。这款芯片遵循JEDEC标准no.7A，与低功耗肖特基TTL（LSTTL）系列引脚兼容，广泛应用于工业控制、计算机、通信、汽车电子等领域。

　　74HC373的工作原理可以分为以下几个方面：

　　三态输出：74HC373具有三态输出功能，这意味着输出可以处于三种状态之一：高电平、低电平和高阻态。当输出使能（OE）端为低电平时，锁存器的内容可以通过输出端正常输出；当OE端为高电平时，输出端进入高阻态，此时输出端不会影响总线上的其他设备。这种特性使得74HC373非常适合用于总线系统，因为它可以在不需要时断开与总线的连接，避免干扰其他设备。

　　锁存功能：74HC373的每个锁存器都有一个数据输入端（D）和一个数据输出端（Q）。当锁存使能（LE）端为高电平时，锁存器处于透明状态，即输入端D的状态会直接反映到输出端Q上。当LE端从高电平变为低电平（下降沿）时，输入端D的数据会被锁存在锁存器中，即使D端的状态发生变化，Q端的输出也不会受到影响。这种锁存功能使得74HC373能够在一个特定的时间点捕获并保持数据，这对于数据传输和存储非常重要。

　　高速性能：74HC373采用CMOS技术设计，具有低功耗、高速度和高噪声抑制的特点。它的最大时钟频率可以达到33MHz，这意味着它可以处理高速数据信号，适用于需要快速数据传输的应用场景。

　　宽工作电压范围：74HC373的工作电压范围为2V至6V，这使得它可以在不同的电源条件下工作，增加了其应用的灵活性。同时，它的工作温度范围为-40℃至85℃，能够在极端温度环境下稳定工作。

　　防静电能力：74HC373具有较强的防静电能力，能够承受超过2000V的静电放电，这有助于保护芯片在使用过程中不受静电干扰的影响，提高系统的可靠性。

　　74HC373是一款功能强大、性能稳定的八路D型锁存器，其三态输出、锁存功能、高速性能、宽工作电压范围和防静电能力使其在各种数字电路中得到广泛应用。无论是数据存储、数据传输还是信号同步，74HC373都能提供可靠的解决方案。

　　74hc373的作用

　　74HC373是一种高速CMOS器件，属于8位透明D型锁存器。它的主要作用是在数字电路中实现数据的临时存储和传输控制。这种锁存器在各种电子系统中扮演着重要角色，尤其是在需要处理多路数据流的场合。

　　74HC373具有8个独立的D型输入，每个输入都可以单独控制。这意味着它可以同时处理8位数据，非常适合用于并行数据传输和存储。例如，在计算机系统中，74HC373可以用于实现寄存器功能，通过存储和保持数据来实现数据的暂存。这种功能对于数据处理和指令执行至关重要。

　　74HC373具有三态输出特性，这使得它非常适合用于面向总线的应用。在总线系统中，多个设备需要共享同一组数据线，因此需要一种机制来控制哪些设备可以访问总线。74HC373的三态输出特性允许它在不使用时将输出置于高阻态，从而避免与其他设备发生冲突。这种特性使得74HC373在缓冲寄存器、I/O通道和双向总线驱动器等应用中非常灵活。

　　74HC373的锁存和输出使能功能也非常重要。所有锁存器共用一个锁存使能（LE）端和一个输出使能（OE）端。当OE端为低电平时，8个锁存器的内容可以被正常输出；当OE端为高电平时，输出进入高阻态。当LE端为高电平时，锁存器的数据输出端Q的状态与数据输入端D相同（透明的）；当LE端从高电平返回到低电平时（下降沿后），输入端的数据就被锁存在锁存器中，数据输入端D的变化不再影响Q端输出。这种控制机制使得74HC373可以精确地控制数据的输入和输出时机，从而实现高效的数据传输和存储。

　　74HC373还具有低功耗、高速度和高噪声抑制等特点，适用于各种高速电子系统。它的电压范围为2V至6V，可以在工业环境下使用。此外，74HC373遵循JEDEC标准no.7A，确保了其在不同制造商之间的兼容性和互操作性。

　　在实际应用中，74HC373广泛用于各种数字电路中。例如，在单片机并口下载中，74HC373可以用于保护电脑并口不被烧坏。通过在下载线中使用74HC373，即使出现短路或高压冲击，也只是烧坏74HC373而不是电脑并口。此外，74HC373还常用于实现流水灯效果，通过控制多个LED灯的亮灭状态来实现动态显示。

　　74HC373作为一种高速、低功耗、低电压、高噪声抑制的CMOS透明锁存器，具有8位并行数据输入和输出，适用于各种数字电路中的数据存储和数据传输应用。它的多功能性和灵活性使其在电子系统中扮演着重要角色。

　　74hc373的特点

　　74HC373是一款基于高速CMOS（互补金属氧化物半导体）技术制造的8位透明D型锁存器，广泛应用于数据缓冲和存储场景。以下是74HC373的主要特点：

　　高速性能：74HC373支持高达35MHz的时钟频率，能够满足大多数现代数字系统的需求。其传播延迟时间最大为18ns（在VDD=4.5V时），确保了数据传输的快速性和准确性。

　　低功耗设计：该器件在静态条件下的电流非常小，确保了在电池供电设备中的高效运行。输入电流最大仅为±1μA（在VDD=4.5V时），进一步降低了功耗。

　　宽工作电压范围：74HC373可以在2V到6V的电压范围内正常工作，适应多种应用场景。这种宽电压范围使得它在不同的电源条件下都能稳定运行。

　　高噪声容限：该器件符合JEDEC标准，具有高噪声容限，确保在复杂电磁环境下稳定运行。这种特性使得74HC373在工业控制、通信设备等高噪声环境中表现出色。

　　输出使能控制：74HC373具有一个输出使能（OE）引脚，允许用户灵活地启用或禁用输出。当OE为低电平时，8个锁存器的内容可被正常输出；当OE为高电平时，输出进入高阻态，OutputControl端的操作不会影响锁存器的状态。这种特性减少了干扰并优化了多路信号管理。

　　透明锁存功能：当锁存信号（LE）为高电平时，输入数据被传递到输出；当LE信号变为低电平时，当前状态被捕获并保持在输出端，无论输入端如何变化。这种透明锁存功能使得数据可以在时钟信号的控制下实时传输和存储。

　　三态输出：74HC373具有三态正相输出，适用于面向总线的应用。这种特性使得它在数据总线缓冲、多路复用器与解复用器的接口扩展等场景中非常灵活。

　　紧凑型封装：74HC373采用SOP20封装，节省印刷电路板空间，方便布局和焊接。这种紧凑型封装使得它在空间受限的应用中更具优势。

　　引脚兼容性：74HC373的引脚设计兼容低功耗肖特基TTL（LSTTL）系列，这使得它在替换传统TTL锁存器时更加方便。这种兼容性确保了在不同制造商之间的互操作性。

　　抗静电能力：74HC373具有一定的防静电能力，能够承受超过2000V的静电放电（HBMEIA/JESD22-A114-C标准）和超过200V的机器模型静电放电（MMEIA/JESD22-A115-A标准），确保在使用过程中不受静电干扰的影响。

　　74HC373凭借其高速性能、低功耗设计、宽工作电压范围、高噪声容限、输出使能控制、透明锁存功能、三态输出、紧凑型封装、引脚兼容性和抗静电能力等特点，成为数字电路中不可或缺的存储和逻辑控制元件。它广泛应用于微处理器系统的数据总线缓冲、数字信号处理中的数据暂存、显示驱动器的数据输入缓冲、多路复用器与解复用器的接口扩展以及各类工业控制、通信设备和消费电子产品中的信号管理和逻辑电路实现。

　　74hc373的应用

　　74HC373是一款广泛应用于数字电路中的8位透明D型锁存器，具有三态输出功能。它的主要特点包括高速性能、低功耗、宽工作电压范围和高噪声容限，使其在各种电子设备中得到广泛应用。以下是74HC373的一些典型应用：

　　数据总线缓冲：

　　在微处理器系统中，数据总线需要在多个设备之间传输数据。74HC373可以作为数据总线缓冲器，确保数据在传输过程中保持稳定。当输出使能（OE）端为低电平时，锁存器的内容可以正常输出到总线；当OE端为高电平时，输出进入高阻态，避免对总线造成干扰。

　　数字信号处理中的数据暂存：

　　在数字信号处理（DSP）应用中，数据需要在不同处理阶段之间暂存。74HC373可以用于暂时存储数据，确保在处理过程中数据不会丢失。当锁存使能（LE）端为高电平时，输入数据被传递到输出；当LE端变为低电平时，当前状态被捕获并保持在输出端，无论输入端如何变化。

　　显示驱动器的数据输入缓冲：

　　在显示驱动器应用中，数据需要从微控制器传输到显示模块。74HC373可以作为数据输入缓冲器，确保数据在传输过程中保持稳定。这有助于提高显示效果，减少数据传输错误。

　　多路复用器与解复用器的接口扩展：

　　在多路复用器和解复用器应用中，74HC373可以用于扩展接口，实现多路信号的管理和控制。通过控制输出使能（OE）端和锁存使能（LE）端，可以灵活地启用或禁用输出，减少干扰并优化多路信号管理。

　　工业控制、通信设备及消费电子产品中的信号管理和逻辑电路实现：

　　74HC373在工业控制、通信设备及消费电子产品中也有广泛应用。它可以用于信号管理和逻辑电路实现，确保系统在复杂电磁环境下稳定运行。其高噪声容限和低功耗设计使其特别适合这些应用。

　　流水灯电路：

　　在流水灯电路中，74HC373可以用于控制多个LED灯的亮灭状态。通过外部输入信号，74HC373将这些输入信号解码，驱动相应的LED灯点亮或熄灭，从而实现数字信息的动态显示。这种应用常见于广告牌、电子显示屏等场合。

　　扩展I/O口：

　　在单片机系统中，74HC373可以用于扩展I/O口。当用作输出口时，OE低电平，数据从单片机通过数据总线（DB）传至锁存器，然后通过Q端口输出。作为输入口时，OE保持高电平，外设的数据可以通过锁存器稳定地送入单片机，确保数据的准确无误。

　　74HC373凭借其高性能和多功能性，在各种数字电路应用中发挥着重要作用。无论是数据缓冲、信号管理还是逻辑电路实现，74HC373都能提供可靠的解决方案，满足不同应用场景的需求。

　　74hc373如何选型

　　74HC373是一款广泛应用于数字电路中的8位透明锁存器，具有高速、低功耗和高噪声抑制等特点。在选型时，需要综合考虑多个因素，以确保其在特定应用场景中的最佳性能。本文将详细介绍74HC373的选型要点，包括其详细型号、参数和应用场合。

　　1. 了解74HC373的基本参数

　　74HC373的基本参数如下：

　　电源电压：2V至6V

　　最大时钟频率：33MHz

　　输出驱动能力：6mA

　　封装形式：SOIC、TSSOP、SSOP、DHVQFN、PDIP等

　　这些参数是选型的基础，需要根据具体应用环境和需求来选择合适的参数范围。

　　2. 选择合适的封装形式

　　74HC373有多种封装形式，包括SOIC、TSSOP、SSOP、DHVQFN和PDIP等。选择合适的封装形式需要考虑以下几点：

　　PCB板空间：如果PCB板空间有限，可以选择尺寸较小的封装形式，如TSSOP或SSOP。

　　散热需求：如果应用环境对散热有较高要求，可以选择散热性能较好的封装形式，如SOIC或PDIP。

　　焊接工艺：不同的封装形式对焊接工艺有不同的要求，需要根据工厂的焊接能力和设备选择合适的封装形式。

　　3. 考虑工作电压范围

　　74HC373的工作电压范围为2V至6V，这使得它可以在多种电源环境下工作。选择时需要考虑以下几点：

　　电源稳定性：确保电源电压在2V至6V范围内稳定，以避免因电压波动导致的性能下降或损坏。

　　兼容性：如果系统中使用了其他CMOS器件，需要确保它们的工作电压范围与74HC373兼容，以避免电压不匹配导致的问题。

　　4. 确定时钟频率

　　74HC373的最大时钟频率为33MHz，这决定了它在高速应用中的性能。选择时需要考虑以下几点：

　　应用需求：根据具体应用的需求，确定所需的时钟频率。如果应用需要高速数据传输，可以选择支持更高时钟频率的型号。

　　信号完整性：在高速应用中，需要考虑信号完整性问题，如信号反射、衰减和噪声等。选择时钟频率时，需要确保信号在传输过程中不会受到过多干扰。

　　5. 考虑输出驱动能力

　　74HC373的输出驱动能力为6mA，这决定了它在驱动负载时的性能。选择时需要考虑以下几点：

　　负载类型：根据负载的类型和大小，选择合适的输出驱动能力。如果负载较大，可能需要选择输出驱动能力更强的型号。

　　信号完整性：在驱动负载时，需要考虑信号完整性问题，如信号失真和噪声等。选择输出驱动能力时，需要确保信号在传输过程中不会受到过多干扰。

　　6. 选择合适的温度范围

　　74HC373的工作温度范围为-40℃至85℃，这使得它可以在多种环境条件下工作。选择时需要考虑以下几点：

　　应用环境：根据具体应用的环境条件，选择合适的温度范围。如果应用环境温度变化较大，需要选择工作温度范围较宽的型号。

　　散热设计：在高温环境下使用时，需要考虑散热设计，以确保器件在工作过程中不会过热。

　　7. 考虑防静电能力

　　74HC373需要具有一定的防静电能力，以保证在使用过程中不受静电干扰的影响。选择时需要考虑以下几点：

　　使用环境：根据具体应用的使用环境，选择防静电能力较强的型号。如果使用环境静电干扰较大，需要选择防静电能力较强的型号。

　　防护措施：在使用过程中，需要采取适当的防护措施，如穿静电手套、使用防静电工作台等，以减少静电干扰的影响。

　　8. 选择合适的供应商

　　选择合适的供应商也是选型的重要环节。需要考虑以下几点：

　　产品质量：选择产品质量可靠的供应商，以确保所选型号的性能和可靠性。

　　技术支持：选择提供良好技术支持的供应商，以便在使用过程中遇到问题时能够及时获得帮助。

　　价格和交货期：根据预算和项目进度，选择价格合理、交货期短的供应商。

　　结论

　　74HC373是一款高性能的8位透明锁存器，适用于多种数字电路应用。在选型时，需要综合考虑封装形式、工作电压范围、时钟频率、输出驱动能力、温度范围、防静电能力等因素，以确保所选型号在具体应用中的最佳性能。同时，选择合适的供应商也是选型的重要环节，需要确保产品质量、技术支持和价格等方面满足项目需求。通过综合考虑这些因素，可以为具体应用选择最合适的74HC373型号，从而实现高效、可靠的数据存储和传输。
