atmega128的分类

　　ATmega128是一款高性能、低功耗的AVR 8位微处理器，广泛应用于嵌入式系统设计。它以其先进的RISC架构著称，拥有133条高效指令，其中大部分可以在一个时钟周期内完成，这显著提高了处理效率。ATmega128的分类可以从多个角度进行分析，包括其架构、存储特性、外设功能、通信接口、处理器特性以及I/O接口和封装形式。

　　从架构角度来看，ATmega128采用的是先进的RISC（精简指令集计算机）架构。这种架构的特点是拥有较少的指令集，但每条指令执行速度非常快，大多数指令可以在一个时钟周期内完成。这种设计使得ATmega128在处理效率上具有显著优势，能够快速响应各种嵌入式系统的实时需求。

　　从存储特性来看，ATmega128配备了丰富的存储资源。它拥有128KB的系统内可编程Flash，具有高耐用性，可承受10,000次写入/擦除周期。此外，还配备有4KB的EEPROM和4KB的内部SRAM，以及最多64KB的外部存储空间。这些存储资源不仅提供了足够的数据存储空间，还支持软件加密功能，增强了数据的安全性。通过SPI接口，ATmega128还支持系统内编程，使得开发和调试更加方便。

　　从外设功能来看，ATmega128内置了丰富的外设模块。这些模块包括两个独立的8位定时器/计数器（一个带有预分频器和比较器）、两个16位定时器/计数器（同样带预分频器和捕捉功能）、一个实时时钟计数器、两个8位和六个可编程分辨率的PWM输出，以及8个10位ADC（模数转换器），支持多种输入模式。这些外设功能使得ATmega128能够满足各种复杂的应用需求，如电机控制、传感器数据采集和处理等。

　　从通信接口来看，ATmega128内置了JTAG接口，兼容IEEE 1149.1标准，具备边界扫描功能，支持片内调试，并通过JTAG接口进行Flash、EEPROM、熔丝位和锁定位的编程。此外，ATmega128还提供了两个可编程的串行USART（通用异步收发传输器）、SPI（串行外设接口）以及一个带有独立片内振荡器的看门狗定时器。这些通信接口使得ATmega128能够与其他设备进行高效的数据交换和通信。

　　从处理器特性来看，ATmega128支持上电复位和可编程掉电检测，内置标定的RC振荡器，提供六种不同的睡眠模式以节省电能，包括Idle、ADC Noise Suppression、Low Power、Power-down、Standby和Extended Standby。这些特性使得ATmega128在低功耗应用中表现出色，能够有效延长电池寿命。此外，用户还可以通过软件调整时钟频率，并选择ATmega103兼容模式，以及利用全局上拉禁止功能优化I/O操作。

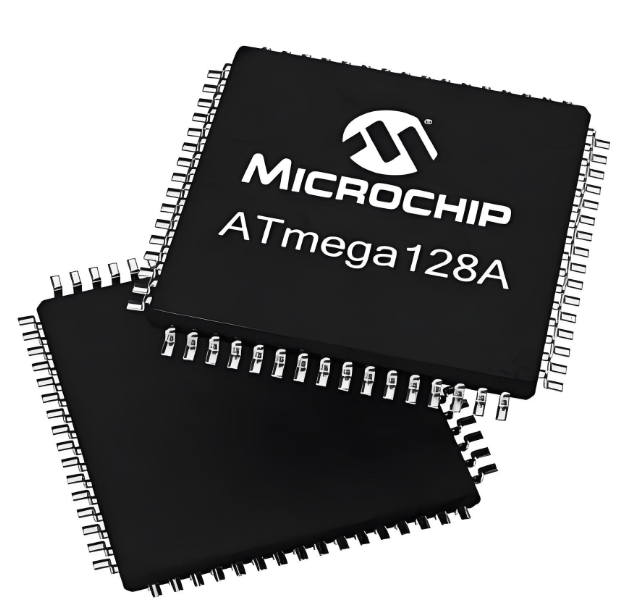

　　从I/O接口和封装形式来看，ATmega128提供了53个可编程的I/O端口，适合各种应用需求。它有64引脚TQFP（薄型四方扁平封装）和64引脚MLF（微型四方扁平封装）两种封装形式，适应不同的应用环境。工作电压范围广泛，ATmega128L支持2.7-5.5V，而ATmega128支持4.5-5.5V，适应不同的电源环境。根据不同速度等级，它支持0-8MHz（ATmega128L）和0-16MHz（ATmega128）的运行速度。

　　ATmega128凭借其高性能、丰富的功能和灵活的配置选项，成为嵌入式系统设计中的理想选择，适用于需要高效处理和多样外设功能的应用场景，如物联网、工业控制、消费电子等领域。

　　atmega128的工作原理

　　ATmega128是一款由Atmel公司开发的高性能、低功耗的8位微控制器，属于AVR系列单片机。它内置128KB的Flash程序存储器、4KB的EEPROM和4KB的SRAM，拥有53个可编程I/O口，支持多达32个中断源，支持JTAG和ISP两种程序下载方式。由于其高性能和丰富的资源，广泛应用于工业控制、消费电子产品、汽车电子、智能仪表等领域。

　　ATmega128的核心是一个8位RISC架构的CPU，它拥有133条指令，大部分指令能在单个时钟周期内执行，这极大地提高了执行效率。它配备有32个8位通用工作寄存器和多个外设控制寄存器，使得数据处理快速高效。此外，它能够在16MHz的时钟频率下达到16MIPS（每秒百万指令数）的性能，并且内置硬件乘法器，只需两个时钟周期即可完成乘法运算。

　　在存储方面，ATmega128具有128K字节的系统内可编程Flash内存，支持10,000次的写/擦除周期，并设有独立的锁定位和可选的启动代码区，便于系统内编程。它还配备4K字节的EEPROM，支持100,000次写/擦除，以及4K字节的内部SRAM，满足程序运行和数据存储需求。此外，该芯片可以扩展至64K字节的外部存储器，增强了存储能力。

　　ATmega128的外设功能非常丰富，包括两个8位定时器/计数器和两个16位定时器/计数器，它们具有独立的预分频器和比较功能，适用于各种定时和计数任务。还有一个实时时钟计数器，对于需要精确时间管理的应用十分有用。另外，它提供两路8位PWM和最多6路可编程分辨率的PWM，适合电机控制和其他功率调节应用。8路10位ADC支持8个单端和7个差分输入通道，其中两个通道具有可编程增益，能够处理不同范围的信号。

　　通信接口方面，该芯片有两个两线接口、两个可编程串行USART，支持主机/从机模式的SPI接口，以及一个独立的JTAG接口，符合IEEE1149.1标准，用于边界扫描和扩展的片内调试。JTAG接口还可以用来编程Flash、EEPROM、熔丝位和锁定位。

　　ATmega128的工作原理可以分为以下几个部分：

　　时钟系统：ATmega128的时钟系统是其心脏，确保设备能以正确的时序和速度运行。时钟源可以是内部RC振荡器、外部晶振或外部时钟信号。时钟信号经过分频器和锁相环（PLL）处理后，提供给CPU和其他外设模块。

　　指令执行：ATmega128的CPU从Flash存储器中读取指令，并通过指令译码器将其转换为控制信号，控制内部逻辑执行相应的操作。大部分指令能在单个时钟周期内完成，提高了执行效率。

　　数据处理：数据处理主要通过32个通用工作寄存器和多个外设控制寄存器完成。这些寄存器可以快速访问和操作，支持各种算术和逻辑运算。

　　存储器管理：ATmega128的存储器系统包括Flash、EEPROM和SRAM。Flash用于存放用户程序，可以通过ISP接口进行在线编程；EEPROM提供数据的非易失性存储；SRAM作为运行时的数据存储，速度最快但断电后数据丢失。此外，还可以通过外部存储器接口扩展存储容量。

　　输入输出：ATmega128具有多个I/O端口，例如PORTA至PORTG，每个端口具有多个引脚，可以配置为输入或输出模式。这些端口可以用于各种外设的控制，例如LED指示灯、按键开关、传感器输入或驱动继电器等。

　　中断处理：ATmega128支持多达32个中断源，包括外部中断、定时器中断、ADC转换完成中断等。中断机制允许单片机在执行主程序的同时，响应外部事件或内部事件，提高了系统的实时性和灵活性。

　　低功耗模式：ATmega128支持多种低功耗模式，包括空闲模式、掉电模式、省电模式等。这些模式通过关闭不必要的时钟和电源，降低功耗，延长电池寿命。

　　通过以上各个部分的协同工作，ATmega128能够高效、可靠地完成各种嵌入式系统的任务，满足不同应用领域的需求。

　　atmega128的作用

　　ATmega128是一款由Atmel公司（现已被Microchip Technology收购）开发的高性能、低功耗的8位微控制器，属于AVR系列单片机。它在嵌入式系统设计中扮演着至关重要的角色，广泛应用于工业控制、消费电子产品、汽车电子、智能仪表等领域。以下是ATmega128的主要作用和特点。

　　ATmega128具有强大的处理能力和丰富的资源。它内置128KB的Flash程序存储器、4KB的EEPROM和4KB的SRAM，拥有53个可编程I/O口，支持多达32个中断源，并支持JTAG和ISP两种程序下载方式。这些特性使得ATmega128能够处理复杂的任务，支持多种外设和接口，满足各种应用需求。

　　ATmega128支持多种通信接口，如SPI、I2C、UART等。这些接口使得ATmega128能够与其他设备进行高效的数据交换，实现系统的互联互通。例如，在工业控制系统中，ATmega128可以通过UART接口与传感器和执行器通信，实现数据采集和控制命令的发送。

　　ATmega128内置模拟比较器、ADC和PWM等外设。这些外设使得ATmega128能够处理模拟信号，实现精确的测量和控制。例如，在智能仪表中，ATmega128可以通过ADC采集传感器的模拟信号，经过处理后显示在LCD屏幕上，提供直观的测量结果。

　　ATmega128还支持多种低功耗模式，适合低功耗应用。例如，在物联网设备中，ATmega128可以通过进入睡眠模式来降低功耗，延长电池寿命。同时，它具有可编程看门狗定时器，保证了程序的稳定运行，防止系统因软件故障而死机。

　　在电源和复位电路设计方面，ATmega128也表现出色。它支持电源的降压转换、电压稳定和转换效率优化，确保系统在各种电源条件下的稳定运行。复位电路确保单片机可以在发生故障或在初次上电时重新启动，保证系统的可靠性和安全性。

　　ATmega128凭借其高性能、低功耗、丰富的资源和强大的外设，成为各种嵌入式系统设计的理想选择。它不仅能够处理复杂的任务，支持多种外设和接口，还能实现低功耗运行和稳定的系统操作，满足不同应用场景的需求。无论是工业控制、消费电子产品、汽车电子还是智能仪表，ATmega128都能发挥其重要作用，提供高效、可靠的计算和控制能力。

　　atmega128的特点

　　ATmega128是一款高性能、低功耗的AVR 8位微处理器，由Atmel公司生产。它以其先进的RISC（精简指令集计算）架构为特色，提供了丰富的功能和卓越的性能，使其成为嵌入式系统设计的理想选择。

　　ATmega128具有强大的存储能力。它配备了128KB的系统内可编程Flash存储器，支持10,000次写/擦除周期，确保了程序存储的可靠性和耐用性。此外，它还提供了4KB的EEPROM和4KB的内部SRAM，为数据暂存和非易失性数据存储提供了充足的资源。这些存储器的组合使得ATmega128能够高效地处理各种复杂的应用程序。

　　ATmega128拥有丰富的外设特性。它配备了两个独立的8位定时器/计数器和两个带有捕获功能的16位定时器/计数器，这些定时器/计数器在实时控制和测量应用中具有广泛用途。此外，它还具有实时时钟计数器、两路8位PWM、64路可编程PWM输出比较调制器和8路10位ADC（模数转换器），这些外设使得ATmega128能够灵活地处理各种输入输出信号，满足不同应用的需求。

　　ATmega128还具备多种通信接口，包括两线接口（I2C）、两个串行USART（通用异步收发传输器）、SPI（串行外设接口）等。这些接口使得ATmega128能够方便地与其他设备进行通信，支持多种通信协议，增强了系统的互操作性和扩展性。

　　在功耗管理方面，ATmega128提供了多种睡眠模式，包括空闲模式、ADC噪声抑制模式、省电模式、掉电模式、Standby模式和扩展的Standby模式。这些睡眠模式允许用户根据具体应用需求选择最合适的功耗管理模式，从而在保证性能的同时最大限度地降低功耗。

　　ATmega128还具备强大的安全性和灵活性。它允许对锁定位进行编程，实现软件加密，保护程序代码不被非法读取。此外，它还支持通过SPI接口实现系统内编程，使得设备升级更为便捷。内置的符合IEEE1149.1标准的JTAG接口提供了丰富的芯片级调试支持，用户可以通过JTAG接口实现对闪存、EEPROM、熔丝和锁定位的编程，进一步增强了系统的可维护性和可调试性。

　　ATmega128凭借其强大的性能、丰富的存储选项、安全的编程手段和全面的调试支持，成为工业控制、嵌入式系统设计和物联网应用的理想选择。其高性能、低功耗和易扩展性等特点，使其在各种应用领域中表现出色，满足了不同用户的需求。

　　atmega128的应用

　　Atmega128是一款由Atmel公司（现Microchip Technology）开发的高性能、低功耗的8位AVR微控制器。它集成了丰富的资源和功能，使其在各种嵌入式应用中表现出色。以下是Atmega128的一些主要应用领域：

　　工业自动化：

　　Atmega128在工业自动化领域有着广泛的应用。它可以用于控制机械臂、机器人手臂等设备，实现精确的运动控制和数据采集。其丰富的I/O端口和中断源使其能够同时处理多个任务，确保工业设备的高效运行。此外，Atmega128的低功耗特性也使其适用于需要长时间运行的工业环境。

　　消费电子产品：

　　在消费电子产品中，Atmega128常用于智能家电、玩具和娱乐设备等。其强大的处理能力和丰富的外设资源使其能够实现复杂的用户界面和多媒体功能。例如，它可以用于控制智能电视的显示和音频输出，或者用于智能玩具的运动控制和传感器数据处理。

　　汽车电子：

　　Atmega128在汽车电子领域也有着重要的应用。它可以用于车载信息娱乐系统、发动机控制单元（ECU）和车身控制系统等。其高可靠性和低功耗特性使其能够在严苛的汽车环境中稳定运行。此外，Atmega128的多种通信接口（如SPI、I2C、UART等）使其能够与其他车载设备进行高效的数据交换。

　　智能仪表：

　　Atmega128广泛应用于各种智能仪表，如智能电表、水表和燃气表等。其内置的ADC（模数转换器）和RTC（实时时钟）使其能够精确地测量和记录数据。此外，Atmega128的多种低功耗模式使其能够在电池供电的情况下长时间运行，适用于需要长期监测的应用场景。

　　物联网（IoT）项目：

　　Atmega128作为物联网节点的核心处理器，可以用于收集和发送数据。其丰富的传感器接口和通信接口使其能够与其他设备进行数据交换，实现远程监控和控制。例如，它可以用于智能家居系统中的温度传感器、湿度传感器和安防系统等。

　　教育和科研：

　　Atmega128在教育和科研领域也有着广泛的应用。它常用于嵌入式系统课程的教学和实验，帮助学生理解微控制器的工作原理和编程方法。此外，Atmega128的开源硬件和软件生态系统使其成为科研人员进行原型设计和实验的理想选择。

　　Atmega128凭借其高性能、低功耗和丰富的资源，在各种嵌入式应用中都有着广泛的应用。无论是工业自动化、消费电子产品、汽车电子、智能仪表还是物联网项目，Atmega128都能提供强大的支持和灵活的解决方案。

　　atmega128如何选型

　　ATmega128是一款高性能、低功耗的8位微处理器，属于AVR RISC架构系列。它广泛应用于汽车电子、门禁系统、遥控器、智能家居、计量电表等领域。选型时需要考虑多个因素，包括工作电压、系统时钟、封装形式、应用级别等。以下是ATmega128的详细选型指南。

　　1. 工作电压

　　ATmega128的工作电压范围是2.7-5.5V（ATmega128L）和4.5-5.5V（ATmega128）。选择合适的电压范围对于确保系统的稳定性和可靠性至关重要。

　　ATmega128L：适用于需要低电压工作的应用，如电池供电设备。

　　ATmega128：适用于标准5V系统。

　　2. 系统时钟

　　ATmega128支持不同的系统时钟频率，最高可达16MHz。选择合适的时钟频率取决于应用的性能需求和功耗要求。

　　8MHz：适用于对功耗敏感如便携式设备。

　　16MHz：适用于需要高性能的应用，如工业控制和高速数据处理。

　　3. 封装形式

　　ATmega128有多种封装形式，包括DIP、TQFP和MLF。选择合适的封装形式取决于PCB设计和空间限制。

　　DIP封装：适用于原型设计和实验板。

　　TQFP封装：适用于紧凑型设计和批量生产。

　　MLF封装：适用于超紧凑型设计和高密度PCB。

　　4. 应用级别

　　ATmega128有商业级和工业级两种应用级别。选择合适的应用级别取决于应用环境和可靠性要求。

　　商业级：适用于一般消费电子设备。

　　工业级：适用于工业控制和恶劣环境下的应用。

　　5. 型号标识

　　ATmega128的型号标识包含多个信息，包括工作电压、系统时钟、封装形式和应用级别。以下是一些常见型号的解析：

　　ATmega128L-8AU：

　　L：支持低电压（2.7-5.5V）

　　8：支持最高8MHz系统时钟

　　A：TQFP封装

　　U：无铅工业级

　　ATmega128L-8AI：

　　L：支持低电压（2.7-5.5V）

　　8：支持最高8MHz系统时钟

　　A：TQFP封装

　　I：有铅工业级

　　ATmega128-16AU：

　　无L：支持标准电压（4.5-5.5V）

　　16：支持最高16MHz系统时钟

　　A：TQFP封装

　　U：无铅工业级

　　ATmega128-16AI：

　　无L：支持标准电压（4.5-5.5V）

　　16：支持最高16MHz系统时钟

　　A：TQFP封装

　　I：有铅工业级

　　6. 外设功能

　　ATmega128配备了丰富的外设功能，包括定时器/计数器、PWM、ADC、USART、SPI等。选择合适的外设功能取决于应用的具体需求。

　　定时器/计数器：适用于定时和计数任务。

　　PWM：适用于电机控制和功率调节。

　　ADC：适用于模拟信号采集。

　　USART和SPI：适用于串行通信。

　　7. 存储器

　　ATmega128内置128K字节的系统内可编程Flash、4K字节的EEPROM和4K字节的内部SRAM。选择合适的存储器容量取决于程序和数据存储需求。

　　Flash：用于存储程序代码。

　　EEPROM：用于存储非易失性数据。

　　SRAM：用于存储运行时数据。

　　8. 特殊处理器特性

　　ATmega128支持上电复位、掉电检测和多种睡眠模式，提供灵活的电源管理和节能选项。此外，还允许软件选择时钟频率，并具备兼容ATmega103模式和全局上拉禁止功能。

　　9. I/O和封装

　　ATmega128有53个可编程I/O引脚，提供了64引脚TQFP和64引脚MLF两种封装形式，适应不同的应用需求和板级设计。

　　10. 工作电压和速度等级

　　ATmega128L型号适用于2.7-5.5V的工作电压范围，而ATmega128型号则支持4.5-5.5V，速度等级分别能达到0-8MHz和0-16MHz。

　　结论

　　选型时需要综合考虑工作电压、系统时钟、封装形式、应用级别、外设功能、存储器容量和特殊处理器特性等因素。通过仔细分析应用需求和环境条件，选择最合适的ATmega128型号，可以确保系统的性能、可靠性和成本效益。
