什么是lm2596
LM2596是一款由德州仪器(TI)生产的3A电流输出降压开关型集成稳压芯片。它广泛应用于电源设计中,特别是在需要高效能和小体积的应用场景中。LM2596内部集成了150kHz的固定频率振荡器和1.23V的基准稳压器,并具有完善的电流限制和热关断电路,确保了其在各种工作条件下的稳定性和可靠性。
LM2596的主要特点包括:
宽输入电压范围:最高可达40V,适用于多种电源输入场景。
高输出电流:最大可提供3A的输出电流,满足大多数电子设备的需求。
多种输出电压选项:提供3.3V、5V、12V及可调(ADJ)等多种电压档次,用户可以根据需要选择合适的型号。
高效能:通过开关元件的快速切换工作,LM2596在高电压输入下仍能保持高效率,通常在70%至90%之间,远高于线性稳压器的30%至50%。
低热损耗:由于其高效率,LM2596在工作时产生的热量较少,降低了对散热的要求,适合空间有限的嵌入式系统。
简单易用:只需极少的外围器件即可构成高效稳压电路,简化了电源设计过程。
LM2596的典型应用包括嵌入式控制系统、电池供电设备、工业自动化设备等。其高效、低热损耗和紧凑特性使其成为现代电子设计中的首选电源解决方案。

lm2596的分类
LM2596是一款经典的降压型(Buck)开关稳压器芯片,广泛应用于各种电子设备中,用于将较高的输入电压转换为较低的稳定输出电压。根据其输出电压的不同,LM2596可以分为多个类型,每种类型都有其特定的应用场景和优势。以下是LM2596的主要分类及其特点:
LM2596-ADJ(可调输出型):
特点:输出电压可调,通过外部电阻分压网络来设定输出电压。
应用:适用于需要灵活调整输出电压的场合,如实验室电源、可调电源模块等。
输出电压范围:1.23V至37V。
优势:灵活性高,可以根据实际需求调整输出电压。
LM2596-3.3(固定3.3V输出型):
特点:输出电压固定为3.3V,内部集成了电阻分压网络。
应用:适用于需要稳定3.3V电源的设备,如嵌入式系统、微控制器等。
效率:在3.3V输出时,效率约为73%。
优势:简化了电路设计,减少了外部元件数量。
LM2596-5.0(固定5V输出型):
特点:输出电压固定为5V,内部集成了电阻分压网络。
应用:适用于需要稳定5V电源的设备,如USB充电器、5V逻辑电路等。
效率:在5V输出时,效率较高,适用于大多数应用场景。
优势:简化了电路设计,减少了外部元件数量。
LM2596-12(固定12V输出型):
特点:输出电压固定为12V,内部集成了电阻分压网络。
应用:适用于需要稳定12V电源的设备,如汽车电子、12V逻辑电路等。
效率:在12V输出时,效率可达90%左右(输入25V时)。
优势:简化了电路设计,减少了外部元件数量。
封装形式:
TO-220(T型):传统的插件封装,适用于需要良好散热性能的应用。

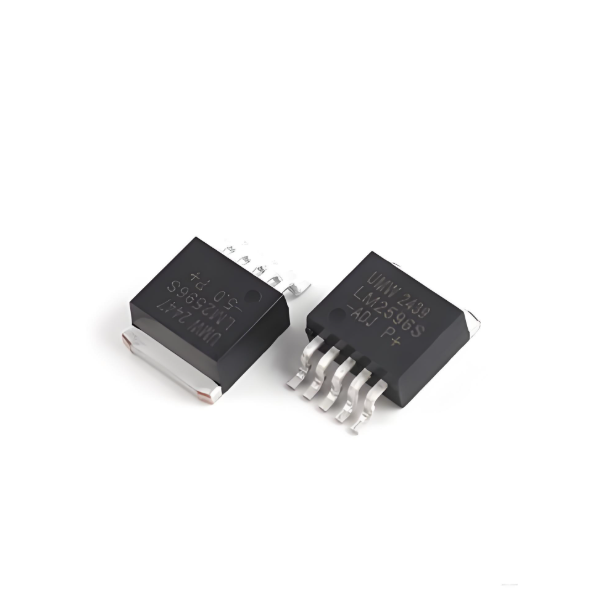

TO-263(S型):表面贴装封装,适用于空间受限的PCB设计,有助于提高散热性能。
总结:
LM2596系列芯片通过不同的输出电压类型和封装形式,满足了各种应用场景的需求。无论是需要固定输出电压的简单应用,还是需要灵活调整输出电压的复杂系统,LM2596都能提供高效、稳定的电源解决方案。其内部集成的保护电路、限流电路和热关断电路,进一步提高了系统的可靠性和安全性。通过合理选择合适的LM2596类型,可以简化电路设计,提高系统性能,满足不同电子设备的电源需求。
lm2596的工作原理
LM2596是一款由德州仪器(TI)生产的3A电流输出降压开关型集成稳压芯片。它广泛应用于各种电源管理场景,如电池供电设备、工业控制系统和消费电子产品中。LM2596的核心优势在于其高效率、良好的线性和负载调节特性,以及简单的外围电路设计。
LM2596的工作原理基于降压型开关稳压器的基本概念。输入电压通过输入电感提供给芯片,同时通过输入二极管以防止电感出现反向电压。芯片内部包含一个固定频率的振荡器(150kHz)和一个基准稳压器(1.23V),这些组件共同构成了稳压电路的核心。
在工作过程中,LM2596通过控制开关管的导通和关断,将输入电压转换为脉冲信号。这些脉冲信号经过输出电感滤波后,输入到输出电容中,从而提供稳定的输出电压。为了实现精确的电压调节,LM2596采用了反馈电路来监测输出电压,并通过误差放大器将输出电压与内部基准电压进行比较。如果输出电压偏离设定值,误差放大器会调整开关管的占空比,以纠正电压偏差,从而保持输出电压的稳定。
LM2596的关键组件包括输入二极管、输入电感、整流滤波电路、反馈电阻和反馈电容。输入二极管用于防止电感反向电压损坏芯片;输入电感主要用于储存电能,平滑输入电流;整流滤波电路用于将输入电压变为直流电压,并对电磁干扰进行滤波;反馈电阻和反馈电容用于监测输出电压,并将信息反馈给误差放大器进行比较和调节。
LM2596还具备多种保护功能,如热关断电路和电流限制电路,以确保芯片在异常工作条件下不会损坏。热关断电路会在芯片温度超过安全范围时自动关闭输出,防止过热损坏;电流限制电路则会在输出电流超过设定值时限制电流,防止过载。
LM2596支持输出电压可调,通过调整反馈电阻网络的值,可以实现从1.25V到37V的连续可调输出电压。这种灵活性使得LM2596适用于各种不同的电源需求。
LM2596通过其高效的开关控制机制和精确的反馈调节系统,实现了稳定可靠的电压输出。其简单的设计和强大的功能使其成为许多电源管理应用中的首选解决方案。
lm2596的作用
LM2596是一款功能强大的开关电源管理集成电路,广泛应用于各种电子设备中,主要用于将输入的直流电压转换为稳定的输出电压。其主要作用和特点如下:
电压转换:LM2596能够将较高的输入电压转换为较低的输出电压。例如,它可以将24V的输入电压转换为5V或12V的稳定输出电压。这种降压功能使其非常适合用于需要将电池电压或市电适配器电压转换为电子设备所需的工作电压的场合。
高效能:与传统的线性稳压器相比,LM2596的开关调节器特性使其具有更高的电源效率。通常情况下,其电源效率可以达到75%以上,最高可达90%。这意味着在转换过程中,能量损失较少,产生的热量也相对较少,从而延长了电源和设备的使用寿命。
高输出电流:LM2596的最大输出电流可以达到3A,这使得它能够为多种高功率设备提供稳定的电源支持。对于需要较大电流的应用,如电机驱动、LED照明等,LM2596是一个理想的选择。
多种输出电压选项:LM2596有多种版本可供选择,包括固定输出电压的版本(如3.3V、5V、12V)和可调输出电压的版本(ADJ)。可调版本通过外部电阻分压网络可以实现从1.23V到37V之间的任意电压输出,这为用户提供了极大的灵活性。
内置保护功能:LM2596内部集成了多种保护电路,如限流保护和热关断功能。这些保护措施可以防止电路在过载或过热情况下损坏,从而提高了系统的可靠性和安全性。
简单的外部电路:LM2596的使用非常简单,只需要少量的外部组件(如电感、电容和电阻)即可构建一个完整的电源转换电路。这不仅简化了设计过程,还减少了电路板的空间占用,适合用于空间受限的应用场合。
固定频率振荡器:LM2596内置了一个150kHz的固定频率振荡器,这使得它可以使用更小规格的滤波元件,进一步减小了电路的体积和成本。
抗干扰能力强:由于其开关调节器的特性,LM2596能够有效地滤除输入电源中的高频干扰,提高系统的抗噪声能力。这对于需要高稳定性和低噪声的电子设备尤为重要。
LM2596是一款性能优越、应用广泛的开关电源管理集成电路。它不仅能够提供高效的电压转换和稳定的输出电压,还具有高输出电流、内置保护功能和简单的外部电路等优点,使其成为现代电子设计中的首选电源解决方案。无论是用于嵌入式系统、通信设备、工业控制还是消费电子,LM2596都能提供可靠、高效的电源支持。
lm2596的特点
LM2596是一款高性能的降压型开关电压调节器,由Texas Instruments公司生产,于2004年9月发布。这款器件集成了关键功能,如3A驱动电流提供能力、线性负载调节以及高精度电压控制,特别适合于需要高效、小型化和易于设计的电子应用。
LM2596的核心特点是其输出电压选择的灵活性。它提供固定电压输出选项,如3.3V、5V和12V,满足标准需求。同时,它还具有可调输出电压范围,从1.2V至37V,保证了±4%的电压精度,适应多种应用场景。这种灵活性使得LM2596能够广泛应用于各种电子设备中,如LED照明、充电器、移动电源等。
在性能指标方面,LM2596内置了150kHz的开关频率,第二代开关技术使得电路对滤波器的要求较低,有助于减小电路复杂度和成本。低待机电流仅为80μA,支持外部断电,并具有过热和限流保护机制。这些特性不仅提高了系统的可靠性,还降低了功耗,使其在轻载条件下仍能保持较高的效率。
LM2596的封装形式多样,提供标准的TO-220和TO-263封装,适合不同的板级设计和空间要求。这种紧凑型设计使得LM2596非常适合集成到便携式设备和紧凑型电子产品中。
外围电路的简单性是LM2596的另一大优势。它需要极简的外部元件,仅需4个元器件,包括通用标准电感,有利于设计的灵活性和易用性。这种简单的设计不仅降低了成本,还缩短了开发周期,使得工程师能够更快地将产品推向市场。
在应用领域方面,LM2596适用于高效率降压转换器、单片开关电压调节器和正负电压转换器的设计。典型应用示例如LM2596-5.0,适用于40V直流输入,最大输出5V,搭配合适的反馈电路和电感值。这种广泛的应用范围使得LM2596在各类电子设备中均有广泛应用,如电池供电设备、通信设备、消费电子产品和工业自动化设备等。
LM2596降压稳压器凭借其高效、稳定、紧凑的特点,在现代电子设备中具有广泛的应用前景。其高效能转换、宽输入电压范围、输出电压可调、过热及过流保护等显著优点,使其成为电源管理领域的一款理想产品。无论是从性能还是安全性方面考虑,LM2596都是电子设备中不可或缺的重要组成部分。
lm2596的应用
LM2596是一款广泛应用于各种电子设备中的高效降压型开关电压调节器。它能够将较高的输入电压降低到所需的输出电压,并保持输出电压的稳定,适用于电池供电设备、通信设备、消费电子产品和工业自动化设备等多种场景。
在电池供电设备中,如手机、平板电脑和笔记本电脑,LM2596可以有效地将电池的高电压转换为设备所需的低电压,同时保持高效率和低热损耗。这不仅延长了电池的使用寿命,还提高了设备的整体性能和稳定性。
在通信设备中,如路由器、交换机和基站,LM2596的高效能和小体积特性使其成为理想的选择。它可以提供稳定的电源输出,确保设备在各种工作条件下都能正常运行。此外,LM2596的高频开关特性有助于滤除电源输入的高频干扰,提高系统的抗噪声能力。
在消费电子产品中,如数码相机、摄影机和音响设备,LM2596的可调输出电压功能使其能够满足不同设备的需求。通过简单的反馈电阻网络,可以实现1.6V至37V之间的输出电压设置,为各种电子设备提供灵活的电源管理策略。
在工业自动化设备中,如PLC、变频器和仪器仪表,LM2596的高效率和保护功能使其能够适应恶劣的工作环境。它内置了多种保护功能,如过载保护、短路保护和过热保护,确保设备在异常工作条件下能自动切断电源,防止设备损坏。
LM2596的设计方案包括基本开关稳压电源、工作模式可控的开关稳压电源和开关与线性结合式稳压电路。基本开关稳压电源利用LM2596的内部振荡器和开关,将输入电压转换为所需的稳定输出电压。工作模式可控的开关稳压电源允许设计者根据应用需求调整开关频率或工作模式,以优化效率或降低电磁干扰。开关与线性结合的稳压电路则结合了两种技术的优点,提供更灵活的电源管理策略。
在实际应用中,LM2596的高频开关特性有助于滤除电源输入的高频干扰,提高系统抗噪声能力。同时,由于其低热损耗,可以使用更高的输入电压,增强系统对交流电压波动的抵抗能力。设计时,需要计算元器件参数,如电感、电容和电阻的值,以确保电路的稳定工作并满足输出电压精度和纹波要求。
LM2596降压稳压器凭借其高效、稳定、紧凑的特点,在现代电子设备中具有广泛的应用前景。设计师在考虑电源方案时,应当充分理解LM2596的功能和优势,以充分利用其性能,优化整体系统设计。
lm2596如何选型
LM2596是一款经典的降压DC-DC转换器芯片,广泛应用于各种电源管理场景。它能够提供高达3A的输出电流,并且具有良好的线性和负载调节特性。LM2596系列包括多种型号,如LM2596、LM2596S、LM2596T和LM2596R,这些型号在功能上基本相同,主要区别在于封装形式。本文将详细介绍LM2596的选型方法,帮助工程师在实际应用中做出最佳选择。
1. 确定输出电压
LM2596系列芯片有多种输出电压版本,包括固定输出电压和可调输出电压两种类型。固定输出电压版本包括3.3V、5V和12V,而可调输出电压版本(LM2596-ADJ)可以输出1.23V至37V之间的任意电压。选择固定输出电压版本时,应根据实际需求选择合适的电压值。如果需要灵活调整输出电压,则应选择可调输出电压版本。
2. 确定输入电压范围
LM2596的输入电压范围为3V至40V。在选型时,应确保输入电压在芯片的工作范围内。如果输入电压过高或过低,可能会导致芯片无法正常工作或损坏。对于输入电压较高的应用,应选择耐压较高的电感和电容等外围元件。
3. 选择合适的电感
电感是LM2596电路中非常重要的元件,其选型直接影响到电路的稳定性和效率。根据输入电压的大小,可以选择不同值的电感。一般来说,对于12V输入,电感值可以选择33uH或47uH;对于20V以上的输入,电感值最好选择100uH以上。电感的耐电流应符合负载要求,一般来说,电感的电流越大就越贵。带磁屏蔽的电感可以减少电磁干扰,提高电路的稳定性。
4. 选择合适的输出电容
输出电容的选择对电路的稳定性和纹波电压有重要影响。对于固定输出电压版本,建议选择低等效串联电阻(ESR)的电解电容,其值在82μF到820μF之间。对于低输出电压应用,低ESR钽电容效果更好,其值在10μF到470μF之间。电容应尽量靠近IC放置,以减少寄生电感和电阻的影响。
5. 选择合适的吸纳二极管
吸纳二极管用于保护电路免受反向电压和过载的影响。二极管的最大承受电流能力至少应为最大负载电流的1.3倍。如果设计的电源需要承受连续的短路输出,则二极管的最大承受电流能力应等于LM2596的极限输出电流。二极管的反向耐压至少应为最大输入电压的1.25倍。肖特基二极管是首选,因为其开关速度快、正向压降低,特别适合低输出电压应用。
6. 考虑散热问题
LM2596在高输出电流和高输入电压下会产生较多热量,因此需要考虑散热问题。可以使用散热片或金属外壳来提高散热效果。在PCB布局时,应确保IC周围有足够的空间以便散热。对于高功率应用,建议使用TO-220封装的LM2596,因为其散热性能更好。
7. 选择合适的封装形式
LM2596系列有多种封装形式,包括TO-220(T)、TO-263(S)等。TO-220封装适合高功率应用,散热性能较好;TO-263封装适合表面贴装应用,占用PCB空间较小。根据实际应用需求选择合适的封装形式。
8. 考虑其他外围元件
除了电感、电容和二极管外,还需要考虑其他外围元件的选择。例如,输入电容应具有足够的容量和耐压值,以滤除输入电压的纹波。反馈电阻应根据输出电压的要求进行计算和选择。对于可调输出电压版本,还需要选择合适的可调电阻(如滑动变阻器或电位器)来实现输出电压的调节。
结论
LM2596是一款性能优良的降压DC-DC转换器芯片,适用于各种电源管理应用。在选型时,应综合考虑输出电压、输入电压范围、电感、电容、二极管、散热问题、封装形式和其他外围元件等因素,以确保电路的稳定性和高效性。通过合理选型,可以充分发挥LM2596的优势,满足实际应用的需求。
