uc3846的分类

　　UC3846是一种高性能的电流模式脉宽调制（PWM）控制器，广泛应用于电源管理和控制领域。根据其功能、应用和特性，可以将UC3846进行以下分类：

　　按功能分类：

　　电流模式PWM控制器：UC3846属于电流模式PWM控制器，这意味着它通过检测电流来调节输出电压或电流。这种控制方式可以提供更高的精度和更快的响应速度。

　　双路输出控制器：UC3846具有双路输出，可以直接驱动双极型功率管或场效应管（MOSFET），适用于全桥或半桥拓扑结构的开关电源。

　　按应用分类：

　　开关电源：UC3846广泛应用于各种类型的开关电源，包括离线开关电源、直流-直流转换器和直流-交流逆变器等。它通过控制开关管的导通和断开时间，实现对输出电压或电流的调节。

　　电池充电器：UC3846也常用于电池充电器中，提供精确的充电电压和电流控制，确保电池的安全和高效充电。

　　照明设备：在照明设备中，UC3846可以用于控制LED驱动器，提供稳定的电流和电压输出，确保照明设备的正常工作。

　　按特性分类：

　　高精度控制：UC3846内部集成了高精度的误差放大器和电流检测比较器，能够实现高精度的电压和电流控制。

　　保护功能：UC3846具有多种保护功能，包括过流保护、过电压保护和过温保护等，可以有效保护电源和负载免受损坏。

　　高转换效率：UC3846采用先进的电流模式控制技术，可以提供高转换效率，减少能量损耗。

　　稳定性：UC3846支持反馈电路的设计，可以保持输出电压的稳定性，提供可靠的电源输出。

　　按封装分类：

　　DIP-16封装：UC3846通常采用标准双列直插式16引脚（DIP-16）封装，便于在印刷电路板（PCB）上安装和焊接。

　　SOIC-16封装：除了DIP-16封装外，UC3846还有一种表面贴装封装形式，即SOIC-16封装，适用于高密度PCB设计。

　　按工作频率分类：

　　高频工作：UC3846的工作频率高达500kHz，适用于高频开关电源应用，可以减小电源的体积和重量，提高电源的动态响应性能。

　　按输出电流分类：

　　大电流输出：UC3846具有大电流图腾柱式输出，输出峰值电流可达500mA，适用于驱动大功率开关管。

　　UC3846作为一种多功能的电流模式PWM控制器，可以根据其功能、应用、特性、封装、工作频率和输出电流等多个方面进行分类。这些分类有助于更好地理解和应用UC3846，满足不同电源管理和控制需求。

　　uc3846的工作原理

　　UC3846是一款高性能的脉宽调制（PWM）控制器，广泛应用于开关电源、DC/DC变换器等电力电子设备中。其工作原理基于定频电流模式控制，通过精确调节PWM信号的占空比来实现对输出电压和电流的精确控制。

　　UC3846内部集成了多种功能模块，包括精密带隙可调基准电压、高频振荡器、误差放大器、差动电流检测放大器、欠电压锁定电路以及软启动电路等。这些模块协同工作，确保了系统的稳定性和可靠性。

　　具体来说，UC3846的工作原理可以分为以下几个步骤：

　　输入电压检测：通过外部电路检测输入电压，并将其转换为一个比例信号，送到UC3846的误差放大器（E/A）的同相输入端（E/A+）。这个信号与内部基准电压进行比较，产生一个误差信号。

　　电流检测：通过外部检测电阻或变压器耦合的方式检测开关电流，并将检测信号送到UC3846的电流检测比较器的反相输入端（C/S-）。这个信号与误差信号进行比较，产生一个PWM信号。

　　PWM信号生成：UC3846内部的振荡器产生一个固定频率的锯齿波信号，该信号与电流检测信号进行比较，生成PWM信号。PWM信号的占空比由误差信号的大小决定，从而实现对输出电压和电流的调节。

　　输出驱动：UC3846的输出端（AOUT和BOUT）产生互补的PWM信号，用于驱动外部的开关器件（如MOSFET或IGBT）。通过控制开关器件的导通和截止时间，实现对输出电压和电流的精确控制。

　　保护功能：UC3846内置多种保护功能，如欠电压锁定、过电流保护、双脉冲抑制等。这些保护功能确保了系统在异常情况下能够安全运行，避免损坏。

　　软启动：UC3846内置软启动电路，在系统启动时逐渐增加输出电压，避免了启动冲击电流，提高了系统的可靠性。

　　外部关断：UC3846具有外部关断功能，通过拉低SHUTDN引脚的电平，可以关闭整个系统，实现快速关断。

　　UC3846通过其先进的控制策略和技术特点，实现了对开关电源系统的高效、精确控制。其广泛应用于工业电源、通信电源等领域，为各种电力电子设备提供了可靠的电源解决方案。

　　uc3846的作用

　　UC3846是一款高性能的电流模式脉宽调制（PWM）控制器，广泛应用于电源管理及控制领域。其主要作用是控制电压和/或电流以达到所需的输出电压或电流，从而实现高效的电源转换和稳定的系统运行。

　　首先，UC3846采用定频电流模式控制，这种控制方式改善了系统的线电压调节率和负载响应特征，简化了控制环路的设计。通过内置的高频振荡器、误差放大器、差动电流检测放大器等关键组件，UC3846能够实现精确的电压和电流控制。此外，UC3846还内置了欠电压锁定电路、软启动电路等保护功能，确保系统在各种工作条件下的稳定性和可靠性。

　　UC3846的主要特点包括：

　　自动前馈补偿：这一特性允许芯片根据负载变化自动调整控制信号，提高系统的动态响应，使得输出电压更加稳定。

　　可编程逐周期电流限制：UC3846能够实现逐周期的电流监控，当检测到电流超过预设阈值时，它会立即限制脉冲宽度，防止过电流对电路造成损害。

　　推挽配置中的自动对称校正：在推挽式转换器中，UC3846可以自动调整输出脉冲的对称性，确保效率和稳定性。

　　增强的负载响应特性：通过快速响应负载变化，UC3846能提供更平滑的电压过渡，确保系统在不同负载条件下的稳定运行。

　　模块化电源系统的并行操作能力：多片UC3846可以并联工作，实现功率模块的扩展，同时保持电流均衡共享，提高了整体系统容量。

　　差分电流感应放大器：该放大器具有宽共模范围，能够精确检测电流，即使在高噪声环境下也能保持高精度。

　　双脉冲抑制：此功能可防止在开关瞬间出现不必要的双脉冲，提高系统的稳定性和可靠性。

　　500mA峰值对管输出：UC3846内置的输出驱动器能够提供500mA的峰值电流，足够驱动大电流开关元件。

　　±1%带隙基准：高精度的带隙基准源确保了电压参考的稳定，从而提高整个系统的调节精度。

　　低压锁定：当输入电压低于安全阈值时，UC3846会进入锁定状态，防止在不正常条件下工作。

　　软启动功能：软启动特性允许电源在上电时逐步增加输出电压，避免了启动时的冲击电流。

　　关断端口：用户可以通过关断端口来控制芯片的工作状态，实现电源的即时关闭或重新启动。

　　500kHz操作：高开关频率使得设计更小型化的电源转换器成为可能，同时提高了转换效率。

　　UC3846电流型PWM控制芯片因其丰富的内置功能、出色的性能以及对系统稳定性的保障，在电力电子领域有着广泛的应用，尤其适用于工业电源、开关电源、逆变器等高要求的电源设计中。通过这些特性，UC3846能够实现高效、稳定和可靠的电源管理，满足各种复杂应用的需求。

　　uc3846的特点

　　UC3846是一款高性能的电流模式脉宽调制（PWM）控制器，广泛应用于电源管理和控制领域。它由美国公司Unitrode（现为德州仪器公司的一部分）推出，具有多种功能特点和引脚功能，使其成为电源管理领域的重要组成部分。

　　UC3846采用定频电流模式控制，改善了系统的线电压调节率和负载响应特性，简化了控制环路的设计。这种控制方式使得UC3846能够实现高精度的控制和保护功能，包括过流保护、过电压保护和过温保护等。这些保护功能可以有效地保护电源和负载免受损坏。

　　其次，UC3846内置了多种功能电路，包括精密带隙可调基准电压、高频振荡器、误差放大器、差动电流检测放大器、欠电压锁定电路以及软启动电路。这些内置功能使得UC3846在应用中能够保持较高的转换效率和稳定性，同时支持反馈电路的设计，以保持输出电压的稳定性。

　　UC3846还具有自动前馈补偿功能，可编程控制的逐个脉冲限流功能，以及推挽输出结构下的自动对称校正功能。这些功能使得UC3846在各种电源管理应用中表现出色，特别是在开关电源和电池充电器等应用中。自动前馈补偿功能可以提高系统的响应速度，逐个脉冲限流功能可以有效防止过流现象的发生，而自动对称校正功能则可以确保推挽转换器的对称性，提高系统的可靠性。

　　UC3846还具有负载响应特性好、可并联运行、适用于模块系统等特点。这些特点使得UC3846在多模块并联应用中表现出色，能够实现均匀的电流分配，提高系统的整体性能。

　　UC3846还具有内置差动电流检测放大器，共模输入范围宽，双脉冲抑制功能，大电流图腾柱式输出，输出峰值电流可达500mA。这些特点使得UC3846在各种电源管理应用中表现出色，能够提供精确的输出电压或电流控制。

　　最后，UC3846还具有精密带隙基准电源，精度可达±1%，内置欠电压锁定电路，内置软启动电路，具有外部关断功能，工作频率高达500KHz。这些特点使得UC3846在各种电源管理应用中表现出色，能够提供稳定可靠的性能。

　　UC3846是一款功能强大、性能优越的电流脉宽调制芯片。它的广泛应用领域和稳定可靠的性能，使其成为电源管理领域的重要组成部分。

　　uc3846的应用

　　UC3846是一款高性能的脉宽调制（PWM）控制器，广泛应用于电源管理系统中，特别是在开关电源、电池充电器、电机控制和照明设备等领域。其卓越的性能和多功能性使其成为电源管理领域的重要组成部分。

　　UC3846的主要应用之一是开关电源的设计。在开关电源中，UC3846通过控制开关管的导通和断开时间，实现对输出电压或电流的精确调节。这种控制方式不仅提高了电源的转换效率，还增强了系统的稳定性和可靠性。UC3846的电流模式控制技术，使其能够提供高精度的输出控制，并且具有良好的频率响应特性。此外，UC3846还集成了多种保护功能，如过流保护、过电压保护和过温保护，这些功能可以有效地保护电源和负载免受损坏。

　　在电池充电器应用中，UC3846同样表现出色。通过精确控制充电电流和电压，UC3846可以实现快速、安全的电池充电过程。这对于便携式电子设备和电动汽车等应用尤为重要。UC3846的高精度控制和保护功能，确保了电池充电过程的安全性和高效性。

　　UC3846还广泛应用于电机控制领域。在电机控制系统中，UC3846可以通过调节PWM信号的占空比，实现对电机转速和扭矩的精确控制。这种控制方式不仅提高了电机的运行效率，还增强了系统的响应速度和稳定性。UC3846的电流模式控制技术，使其在电机控制应用中具有较高的带载响应特性和稳定性。

　　UC3846在照明设备领域也有广泛应用。通过精确控制LED驱动电流，UC3846可以实现高效、稳定的LED照明。UC3846的高精度控制和保护功能，确保了LED照明系统的安全性和长寿命。

　　UC3846的应用不仅限于上述领域，其多功能性和高可靠性使其在各种电源管理应用中都表现出色。UC3846的高工作频率（高达500kHz）和宽工作温度范围（-65℃至150℃），使其能够在各种严苛的环境中稳定工作。UC3846的自保护功能和简单的外围电路设计，进一步简化了电源系统的设计和实现。

　　UC3846是一款功能强大、性能优越的电流脉宽调制芯片。其在开关电源、电池充电器、电机控制和照明设备等领域的广泛应用，充分展示了其卓越的性能和多功能性。UC3846的高精度控制、保护功能和高可靠性，使其成为电源管理领域的重要组成部分，为各种电子设备和系统的稳定运行提供了有力保障。

　　uc3846如何选型

　　UC3846是一款广泛应用于开关电源设计中的电流模式PWM控制器。由于其高性能和多功能性，UC3846在各种电源应用中得到了广泛应用。然而，在选择UC3846的具体型号时，需要考虑多个因素，以确保所选型号能够满足特定应用的需求。本文将详细介绍UC3846的选型过程，并列出一些常见的具体型号。

　　1. 应用需求分析

　　在选择UC3846之前，首先需要明确应用的具体需求。这些需求包括但不限于：

　　输入电压范围：确定电源的输入电压范围，例如18-32V。

　　输出电压和电流：确定电源的输出电压和电流，例如Uo=190V，Po=1kW。

　　开关频率：确定所需的开关频率，例如80kHz。

　　工作环境：考虑工作温度范围、湿度等环境因素。

　　控制拓扑：确定电源的拓扑结构，例如推挽正激式电路。

　　2. UC3846的主要特性

　　UC3846具有以下主要特性：

　　电流模式控制：提供快速的瞬态响应和良好的稳定性。

　　可编程开关频率：通过外部电阻设置开关频率。

　　欠压锁定：确保在输入电压低于设定值时关闭控制器。

　　过流保护：通过电流检测电阻实现过流保护。

　　误差放大器：提供精确的电压调节。

　　斜率补偿：防止次谐波振荡。

　　3. UC3846的具体型号

　　UC3846有多个具体型号，每个型号在封装、工作电压范围、输出电流等方面有所不同。以下是一些常见的具体型号：

　　UC3846D：采用DIP-16封装，工作电压范围为8V至40V，最大输出电流为100mA。

　　UC3846DW：与UC3846D类似，但具有更高的温度范围。

　　UC3846G-D16-T：采用DIP-16封装，工作电压范围为8V至40V，最大输出电流为100mA。

　　UC3846L-D16-T：采用DIP-16封装，工作电压范围为8V至40V，最大输出电流为100mA。

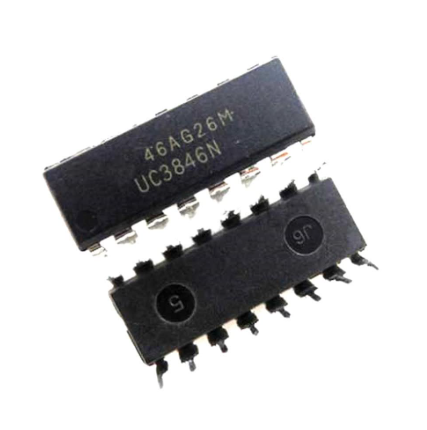

　　UC3846N：采用DIP-16封装，工作电压范围为8V至40V，最大输出电流为100mA。

　　UC3846Q：采用DIP-16封装，工作电压范围为8V至40V，最大输出电流为100mA。

　　UC3846QTR：采用DIP-16封装，工作电压范围为8V至40V，最大输出电流为100mA。

　　4. 选型步骤

　　确定封装类型：根据PCB设计和空间限制，选择合适的封装类型，如DIP-16或SOIC-16。

　　检查工作电压范围：确保所选型号的工作电压范围能够覆盖应用的输入电压范围。

　　评估输出电流能力：根据应用的输出电流需求，选择具有足够输出电流能力的型号。

　　考虑温度范围：根据工作环境的温度范围，选择能够在该温度范围内正常工作的型号。

　　验证其他特性：检查所选型号是否具有所需的所有特性，如斜率补偿、过流保护等。

　　5. 实例分析

　　假设我们需要设计一个推挽正激式电路，输入电压范围为18-32V，输出电压为190V，输出功率为1kW，开关频率为80kHz。根据这些需求，我们可以选择UC3846N，因为它具有以下优点：

　　DIP-16封装：适合大多数PCB设计。

　　工作电压范围8V至40V：能够覆盖18-32V的输入电压范围。

　　最大输出电流100mA：足以满足1kW的输出功率需求。

　　支持推挽正激式电路：适用于所选的拓扑结构。

　　6. 结论

　　选择合适的UC3846型号需要综合考虑应用需求、封装类型、工作电压范围、输出电流能力、温度范围和其他特性。通过详细的分析和比较，可以选择最适合特定应用的UC3846型号，从而确保电源系统的高效、稳定和可靠运行。
