UC3846中文资料：深度解析与应用指南

UC3846，作为一款高性能、电流模式PWM控制器，在开关电源设计领域占据着举足轻重的地位。其卓越的性能、灵活的控制方式以及丰富的功能，使其成为众多高效率、高可靠性电源解决方案的核心组件。本文将对UC3846进行全面、深入的剖析，从其基本概念、工作原理，到引脚功能、应用实例，乃至可替代型号，进行详尽的阐述，旨在为电子工程师和技术爱好者提供一份系统、完整的中文参考资料。

1. 概述与基本特点

UC3846是Unitrode（现为德州仪器TI旗下）公司推出的一款脉宽调制（PWM）控制器集成电路，专为离线或DC-DC开关电源应用而设计。它采用了电流模式控制技术，相比传统的电压模式控制，具有诸多显著优势。在电流模式下，PWM的占空比不仅由输出电压误差决定，还受到开关管电流峰值的直接控制。这种双环路控制机制极大地提高了电源的动态响应速度，简化了环路补偿设计，并提供了逐周期电流限制保护功能，有效防止了开关管过流损坏。

UC3846的突出特点包括：双路交替输出，这使得它非常适合于推挽、半桥和全桥等拓扑结构；高频工作能力，其工作频率可达500kHz，甚至更高，这有助于减小变压器和电感等磁性元件的尺寸，从而提高电源的功率密度；内置欠压锁定（UVLO）功能，确保芯片在电源电压过低时可靠地关闭，避免了不稳定的工作状态；精确的内部基准电压源，提供了稳定的参考信号，保证了控制的精度；可编程软启动功能，有效限制了上电时的浪涌电流，延长了开关管和电容等元器件的寿命；以及全面的保护功能，如逐周期电流限制、过压保护、关断控制等，这些都极大地增强了电源的可靠性和安全性。

2. 内部结构与工作原理

理解UC3846的工作原理，首先需要对其内部复杂的模块进行拆解和分析。其核心由以下几个关键部分构成：

2.1 振荡器（Oscillator）

UC3846的振荡器是一个可编程的定时电路，其振荡频率由外部引脚R_T和C_T连接的电阻和电容决定。振荡器产生一个锯齿波电压，作为PWM比较器的参考斜坡信号。该锯齿波的上升斜率决定了PWM的斜率补偿特性，其频率则直接决定了开关电源的工作频率。精确的振荡器设计保证了开关频率的稳定性和可控性，是整个控制系统的时钟心脏。

2.2 PWM比较器与锁存器

这是PWM控制的核心部分。PWM比较器有两个输入端：一个接收振荡器产生的锯齿波，另一个接收电流检测放大器或电压误差放大器的输出信号。当锯齿波电压上升并超过控制电压时，比较器输出高电平，触发PWM锁存器，关闭对应的输出驱动。这种基于比较器和锁存器的机制实现了逐周期电流限制，确保了开关管电流在每个周期内都不会超过设定的峰值，从而提供了快速、有效的过流保护。

2.3 电流检测放大器（Current Sense Amplifier）

UC3846的电流模式控制是通过检测开关管的电流来实现的。一个外部的电流检测电阻（Rs）与开关管串联，其上的电压降与开关管电流成正比。这个电压被送入电流检测放大器。该放大器的输出信号作为PWM比较器的控制电压。通过这个反馈环路，芯片能够精确地控制每个开关周期内流经开关管的峰值电流。

2.4 电压误差放大器（Error Amplifier）

电压误差放大器用于检测电源的输出电压，并与内部的2.5V基准电压进行比较。这个放大器的作用是将输出电压的偏差转化为一个控制电压。当输出电压下降时，误差放大器输出电压上升；反之则下降。这个控制电压随后与电流检测放大器的输出叠加，共同决定PWM的占空比。这是UC3846实现电压稳定输出的根本所在。

2.5 驱动器（Driver）

UC3846内部集成了两个交替工作的推挽式MOSFET驱动器。它们能够提供高达1A的峰值灌电流和拉电流能力，足以直接驱动大部分功率MOSFET或BJT。这两个驱动器以180°相位差交替导通，非常适合于半桥、全桥和推挽等对称拓扑结构。驱动器的设计充分考虑了高频开关的需要，具有快速的上升和下降时间，最大限度地减少了开关损耗。

2.6 保护与辅助功能

除了核心的PWM控制，UC3846还集成了多种保护和辅助功能：欠压锁定（UVLO），当VCC电压低于特定阈值时，芯片的所有功能都将关闭，以防止在低压下产生不稳定的振荡；软启动（Soft-Start），通过外部电容对软启动引脚进行充电，逐步增加PWM占空比，从而平滑地启动电源；过压保护（OVP），通过外部电路实现，当输出电压超过设定值时，可以强制关断芯片输出；以及关断控制（Shutdown），外部引脚可以控制芯片的使能与禁用，方便实现远程控制或故障保护。

3. UC3846引脚功能详解

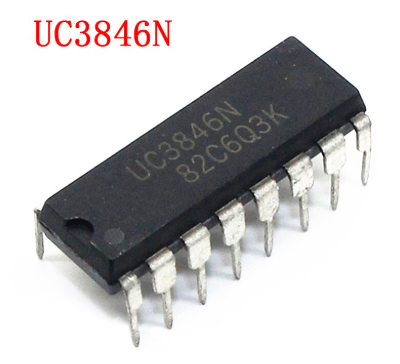

UC3846通常采用16引脚DIP或SOIC封装，每个引脚都有其特定的功能。以下是对其主要引脚的详细说明：

• VCC（引脚13）： 芯片电源输入。工作电压范围通常在7.6V到30V之间。需要外部电容进行滤波。

• V_OUTA（引脚11）和V_OUTB（引脚14）： PWM输出驱动引脚。这是两个交替工作的驱动输出，用于驱动功率开关管。

• V_REF（引脚16）： 内部5V基准电压输出。这个电压是精确稳定的，可用于为外部电路（如误差放大器）提供参考电压。

• RT（引脚1）和CT（引脚2）： 振荡器频率设置引脚。通过连接外部电阻R_T和电容C_T来设置振荡频率。

• V_SENSE（引脚3）： 电流检测输入。连接到电流采样电阻R_S的电压，用于实现电流模式控制和逐周期电流限制。

• V_SENSE-（引脚4）： 电流检测放大器负输入。通常接地。

• V_SENSE+（引脚5）： 电流检测放大器正输入。

• V_EA+（引脚6）： 电压误差放大器反相输入。通常连接到电压分压器，用于反馈输出电压。

• V_EA-（引脚7）： 电压误差放大器同相输入。通常连接到内部或外部的基准电压。

• SS（引脚8）： 软启动控制引脚。外部电容充电决定了软启动时间。

• SHUTDOWN（引脚9）： 关断控制引脚。高电平可以禁用芯片输出。

• COMP（引脚10）： 补偿网络连接引脚。连接电压误差放大器的输出，用于环路补偿。

• GND（引脚12）： 地。

4. UC3846在电源设计中的应用

UC3846凭借其强大的功能和灵活的控制方式，被广泛应用于各类开关电源拓扑中，特别是需要高效率、高功率密度和严格电压/电流控制的场合。

4.1 半桥（Half-Bridge）和全桥（Full-Bridge）电源

UC3846的两个交替输出驱动非常适合于半桥和全桥拓扑。在这类应用中，两个输出引脚分别驱动上、下两个或四路开关管，实现高效的能量转换。全桥拓扑由于可以利用变压器的正向和反向磁化，能够获得更高的功率密度和更小的纹波。UC3846的逐周期电流限制和软启动功能对于保护半桥/全桥电源中的开关管至关重要。

4.2 推挽式（Push-Pull）变换器

推挽式变换器也是UC3846的典型应用。与半桥类似，两个交替输出驱动分别控制变压器原边两个绕组的开关管，从而实现了双向磁化。这种拓扑结构简单，效率高，特别适合于DC-DC变换器和离线式反激电源。

4.3 逆变器（Inverter）

虽然UC3846主要用于DC-DC和AC-DC电源，但其双路输出和可编程频率特性也使其在一些低功率逆变器中有所应用。例如，在一些直流转交流的隔离电源中，UC3846可以作为前端DC-DC升压或降压部分的控制器。

4.4 不间断电源（UPS）和电池充电器

在UPS系统中，UC3846可以用于控制电池充电电路或DC-DC升压电路。其精确的电流控制能力可以实现恒流充电，而电压控制则可以实现恒压充电，从而保护电池。在车载逆变器、太阳能逆变器等对效率和可靠性要求高的应用中，UC3846也是一个理想的选择。

5. 可替代的常见型号

在市场上有多种与UC3846功能相似或兼容的PWM控制器，它们在性能、封装或制造商上有所差异，但都可作为UC3846的替代品。

• UC3842/UC3843/UC3844/UC3845系列： 这一系列是UC3846的同门师兄弟，它们都属于电流模式PWM控制器，但在功能和应用上有所区别。UC3842/UC3843主要用于单端拓扑，如反激和正激。它们只有一个PWM输出，且没有双路交替输出功能。UC3844和UC3845则与UC3842/43相比，具有不同的欠压锁定阈值，以适应不同的启动电压。因此，如果设计是单端拓扑，可以考虑UC3842/43系列；如果是双端拓扑，则UC3846更合适。

• KA3846（Fairchild/ON Semiconductor）： KA3846是仙童半导体（现为安森美半导体）推出的UC3846的完全兼容替代品。其引脚定义、功能和性能参数都与UC3846基本一致，可以直接进行替换。

• SG3846（STMicroelectronics/Allegro）： SG3846是意法半导体等公司生产的兼容型号。它也提供了UC3846的所有核心功能，包括电流模式控制、双路交替输出等。在实际应用中，SG3846可以作为UC3846的直接替代品。

• LM3846（NSC/TI）： LM3846是国家半导体（现已并入德州仪器）的产品，功能上与UC3846基本兼容。作为德州仪器旗下的产品，它与UC3846共享技术和支持资源。

选择替代型号时，需要仔细比对数据手册，特别是电气特性、最大工作频率、驱动能力、保护功能和封装类型等参数，以确保其完全兼容，并且满足特定应用的设计要求。通常，同一系列或由不同制造商生产的兼容型号在性能上非常接近，可以放心使用。

6. UC3846的优势与局限性

优势：

• 电流模式控制： 简化了环路补偿，提高了系统的动态响应速度。

• 逐周期电流限制： 提供了快速有效的过流保护，提高了电源的可靠性。

• 双路交替输出： 专为推挽、半桥和全桥等对称拓扑设计，简化了电路结构。

• 高频工作能力： 有助于减小磁性元件尺寸，提高功率密度。

• 丰富的功能： 集成了软启动、UVLO、过压保护等，功能全面，易于设计。

局限性：

• 占空比限制： 在某些应用中，由于其固定频率设计，可能无法实现超过50%的占空比，这在一些特殊拓扑中可能是一个限制。

• 高频噪声敏感： 电流模式控制对高频噪声敏感，设计时需要特别注意PCB布局和滤波。

• 引脚数量较多： 相比于UC3842等单端控制器，UC3846的引脚更多，电路设计相对复杂。

• 驱动能力限制： 虽然其内置驱动器能力较强，但在驱动大型功率MOSFET时，可能还需要额外的缓冲或驱动级。

7. 结语

UC3846是一款经典且功能强大的PWM控制器，其在开关电源设计领域的地位不可动摇。从其独特的工作原理、全面的引脚功能，到广泛的应用领域和丰富的替代型号，都体现了其卓越的设计。深入理解UC3846，不仅能够帮助我们更好地设计和调试电源，也能够为我们提供一种系统性的思维方式，去分析和解决各种电源工程问题。尽管技术在不断进步，新的数字控制器层出不穷，但UC3846作为一款经典的模拟控制器，其设计思想和应用价值仍然值得我们深入学习和借鉴。希望这份详尽的中文资料能为您的学习和工作提供有力的支持。
