viper22a的分类

　　VIPER22A是一款高性能、低成本的开关电源集成电路，属于VIPER系列。VIPER系列是意法半导体（STMicroelectronics）推出的一系列集成高压启动电路和高压功率管的功率开关芯片，广泛应用于各种小功率电源系统中。VIPER22A采用电流模式PWM控制方式，集成了多种保护功能，如过热、过压、过流和欠压保护，确保电源系统的稳定性和可靠性。

　　VIPER22A的分类可以从以下几个方面进行详细阐述：

　　功能分类：

　　开关电源芯片：VIPER22A主要用于构建开关电源系统，通过高频开关操作实现高效的电能转换。

　　电流模式PWM控制：采用电流模式PWM控制方式，能够精确控制开关管的开关频率，从而实现输出电压的稳定。

　　应用分类：

　　小功率充电器：适用于各种便携式设备的充电器，如手机、平板电脑等。

　　小功率适配器：广泛应用于各种电子设备的电源适配器，如笔记本电脑、打印机等。

　　待机电源：适用于各种家电产品的待机电源，如电视机、空调等。

　　DVD、DVB及其他便携式设备电源：适用于各种多媒体设备和便携式电子设备的电源系统。

　　电气特性分类：

　　宽电压输入：支持85Vac~265Vac的宽电压输入范围，适应全球不同地区的电网电压。

　　低待机功耗：在220Vac条件下，待机功耗小于120mw，符合节能环保的要求。

　　固定开关频率：具有60KHz的固定开关频率，确保电源系统的稳定运行。

　　宽VDD工作电压范围：支持9V~30V的宽VDD工作电压范围，适应不同的电源应用场景。

　　保护功能分类：

　　过热保护：当芯片温度过高时，自动关闭开关管，防止芯片损坏。

　　过压保护：当输入电压超过安全范围时，自动关闭开关管，保护电源系统。

　　过流保护：当输出电流过大时，自动关闭开关管，防止电源系统过载。

　　欠压保护：当输入电压过低时，自动关闭开关管，确保电源系统的正常工作。

　　封装形式分类：

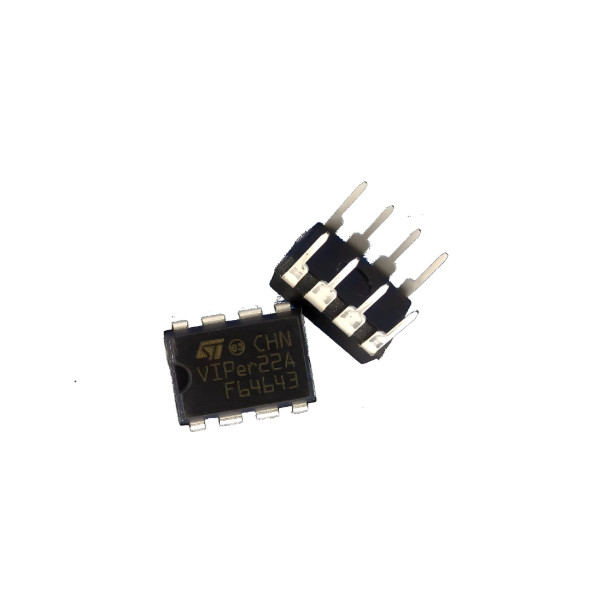

　　DIP8封装：采用标准的DIP8封装形式，便于安装和使用。

　　兼容性分类：

　　兼容VIPer22管脚：VIPER22A兼容VIPer22的管脚布局，无需修改电路走线和变压器，方便用户进行产品升级和替换。

　　VIPER22A是一款功能强大、应用广泛的开关电源集成电路，其分类涵盖了功能、应用、电气特性、保护功能、封装形式和兼容性等多个方面。通过这些分类，可以更好地理解和应用VIPER22A，满足不同电源系统的需求。

　　viper22a的工作原理

　　VIPER22A是一种专用于开关电源的集成电路，其工作原理涉及多个方面，包括电源启动、电压调节、保护机制等。以下是对其工作原理的详细解析。

　　首先，VIPER22A的工作频率固定为60kHz，这意味着它在每秒钟内进行60000次开关操作。这种高频操作使得变压器的体积可以大大减小，从而节省了空间和成本。

　　在电源启动阶段，VIPER22A具有独特的自启动功能。当输入电压（通常为220V交流电）经过桥式整流和大电容滤波后，会得到一个约300V的直流电压。这个电压通过变压器的初级线圈（L左1）加到VIPER22A的DRAIN（漏极）脚。由于VIPER22A内部集成了一个高耐压场效应开关管，开关管的击穿电压为700V，因此可以承受这个高电压。在初始阶段，VIPER22A内部的启动电路会提供必要的电流，使芯片开始工作。

　　一旦VIPER22A开始工作，它会通过内部的振荡电路产生60kHz的高频脉冲。这些脉冲通过变压器耦合到次级线圈（L右1、L右2、L右3），产生多路低电压的交流信号。这些交流信号经过整流、滤波和稳压后，输出所需的直流电压，如+5V、+12V等。

　　VIPER22A的电压调节功能是通过反馈机制实现的。变压器次级线圈L右3感应到的脉冲电压经过整流、滤波后，输出+5V电压。这个电压通过一个光耦合器反馈到VIPER22A的FB（反馈）脚。光耦合器的作用是将输出电压的变化转化为光信号，再通过光敏元件转化为电信号，输入到VIPER22A的FB脚。VIPER22A内部的比较器将这个反馈电压与内部基准电压（0.23V）进行比较，根据比较结果调整开关管的导通时间，从而控制输出电压的稳定性。

　　VIPER22A还具有多种保护功能，包括过热保护、过压保护和过流保护。当电路过热时，内部的温度传感器会检测到温度升高，并通过控制电路使开关管停止工作，防止芯片损坏。当输入电压过高或过低时，内部的电压检测电路也会触发保护机制，使开关管停止工作，保护电路免受损害。

　　VIPER22A的供电电压范围较宽，可以在9V到38V之间工作。这使得它能够适应不同的电源输入条件，增加了其应用的灵活性。

　　VIPER22A通过高频开关、反馈调节和多重保护机制，实现了高效、稳定的开关电源功能。其独特的设计和广泛的适用性，使其成为许多电子设备中不可或缺的关键组件。

　　viper22a的作用

　　VIPER22A是一款由意法半导体（STMicroelectronics）推出的开关电源控制器芯片，广泛应用于各种消费电子产品和电池充电器中。它的主要作用是通过开关技术将输入的模拟电压转换为稳定的直流电输出，以满足不同设备的供电需求。

　　VIPER22A的核心功能是实现高效的电能转换。它通过内置的开关晶体管和振荡器，将输入的交流电转换为稳定的直流电输出。这种转换过程不仅提高了电能的利用效率，还减少了能量损耗，从而延长了电池的使用寿命。VIPER22A的内部振荡器频率为60kHz，这使得它能够在高频下工作，进一步提高了转换效率。

　　VIPER22A具有多种保护功能，确保系统的安全性和可靠性。它内置了过电压保护、过电流保护和过热保护等电路，能够在出现异常情况时自动关闭或重启，防止损坏设备。例如，当输出电压超过设定的安全范围时，VIPER22A会立即切断电源，防止过电压对负载造成损害。同样，当电流超过设定的阈值时，VIPER22A会限制电流输出，防止过电流烧毁电路。此外，当芯片温度过高时，VIPER22A会自动降低输出功率或关闭电源，防止过热导致的故障。

　　VIPER22A具有灵活的输入电压范围和多种工作模式。它可以接受9V至38V的宽输入电压范围，适用于各种不同的电源输入。此外，VIPER22A还具有自动突发模式和打嗝模式，能够在低负载情况下自动调整工作状态，进一步提高能效。例如，在低负载情况下，VIPER22A会进入突发模式，减少开关频率，从而降低功耗。而在故障情况下，VIPER22A会进入打嗝模式，周期性地重启和关闭，防止持续的故障状态对系统造成损害。

　　VIPER22A的外围电路设计简单，易于使用。它只需要少量的外部元件即可实现完整的电源转换功能，大大简化了电路设计。例如，在一个典型的开关电源电路中，VIPER22A只需要一个变压器、几个二极管和电容即可实现稳定的直流输出。这种简洁的设计不仅降低了成本，还提高了系统的可靠性和稳定性。

　　VIPER22A具有多种应用领域。除了常见的电池充电器和消费电子产品外，它还可以用于液晶电视副开关电源、电磁炉、卫星接收机等设备中。这些应用领域对电源的效率、稳定性和可靠性都有较高的要求，而VIPER22A凭借其优异的性能和保护功能，能够满足这些需求。

　　VIPER22A是一款高效、可靠、灵活的开关电源控制器芯片，广泛应用于各种电子设备中。它的高效电能转换、多种保护功能、灵活的输入电压范围和简单的外围电路设计，使其成为电源设计的理想选择。

　　viper22a的特点

　　VIPER22A是意法半导体（STMicroelectronics）推出的一款高性能开关电源控制器芯片，广泛应用于各种消费电子产品和电源适配器中。以下是VIPER22A的主要特点，详细描述其在设计和应用中的优势。

　　1. 宽输入电压范围：

　　VIPER22A支持85Vac至265Vac的宽输入电压范围，这意味着它可以适应全球不同地区的电网电压，无需额外的电压转换设备。这种宽输入范围使得VIPER22A在国际市场上具有很高的通用性和灵活性。

　　2. 高集成度：

　　VIPER22A在一个单一封装中集成了一个专用电流式PWM控制器和一个高压功率场效应MOS晶体管。这种高集成度设计不仅减少了外部组件的数量，降低了系统的整体成本，还简化了电路板的设计和布局。此外，高集成度还提高了系统的可靠性和稳定性，减少了故障点。

　　3. 低待机功耗：

　　VIPER22A的待机功耗非常低，在220Vac条件下小于120mw。这一特性使得它符合多种国际节能标准，如蓝天使和能源之星等。低待机功耗对于提高电源效率、减少能源浪费具有重要意义，特别是在需要长时间待机的应用场景中。

　　4. 固定开关频率：

　　VIPER22A具有60KHz的固定开关频率。固定开关频率有助于简化EMI滤波器的设计，确保电源系统在高频工作时的稳定性和可靠性。此外，固定开关频率还有助于减少电源系统的噪声和干扰，提高整体性能。

　　5. 多重保护功能：

　　VIPER22A内置了多种保护功能，包括过温保护、过流保护、过压保护和欠压保护等。这些保护功能可以有效防止电源系统在异常工作条件下受损，提高系统的安全性和可靠性。例如，过温保护可以在芯片温度过高时自动关闭电源，防止热损坏；过流保护可以在输出电流过大时限制电流，防止过载。

　　6. 自启动功能：

　　VIPER22A具有自启动功能，即使在没有外部启动电阻的情况下，也能在接通电源后自动启动工作。这一特性简化了电源电路的设计，减少了外部组件的数量，降低了成本。

　　7. 低启动电压：

　　VIPER22A的启动电压较低，通常在9V至30V之间。这意味着即使在输入电压较低的情况下，VIPER22A也能可靠启动并正常工作。这一特性使得VIPER22A在低电压应用场景中具有很高的适用性。

　　8. 小封装尺寸：

　　VIPER22A采用DIP8封装形式，封装尺寸较小，便于在紧凑的电路板上进行布局和安装。小封装尺寸不仅节省了电路板空间，还提高了电源系统的集成度和便携性。

　　9. 兼容性：

　　VIPER22A与VIPer22管脚兼容，这意味着在升级或替换现有电路时，无需修改电路走线和变压器设计，大大简化了设计和生产过程。这种兼容性使得VIPER22A在现有产品升级和新产品的开发中具有很高的灵活性和便利性。

　　VIPER22A凭借其宽输入电压范围、高集成度、低待机功耗、固定开关频率、多重保护功能、自启动功能、低启动电压、小封装尺寸和兼容性等特点，成为了一款性能优越、应用广泛的开关电源控制器芯片。它不仅满足了现代电源系统对高效、可靠、安全和低成本的需求，还为设计师提供了灵活、便捷的设计选择。

　　viper22a的应用

　　VIPER22A是一款高性能、高集成度的功率开关芯片，广泛应用于各种小功率电源系统中。它采用电流模式PWM控制方式，集成了高压启动电路和高压功率管，为低成本开关电源系统提供了高性价比的解决方案。VIPER22A的特点包括宽电压输入（85Vac~265Vac）、低待机功耗（小于120mw，220Vac）、固定开关频率（60KHz）、宽VDD工作电压范围（9V~30V）以及多种内置保护功能（如过温、过流、过压、欠压保护等）。

　　VIPER22A的应用领域非常广泛，主要包括小功率充电器、小功率适配器、待机电源、DVD、DVB以及其他便携式设备电源。由于其高效、可靠、低成本的特点，VIPER22A在这些应用中表现出色。

　　在小功率充电器和适配器中，VIPER22A可以提供稳定的输出电压和电流，满足各种电子设备的充电需求。其宽电压输入范围使得它能够在不同国家和地区的电网电压下正常工作，提高了产品的通用性和市场竞争力。此外，VIPER22A的低待机功耗特性也符合现代电子产品对节能环保的要求。

　　在待机电源应用中，VIPER22A的低待机功耗和高效能特性尤为重要。待机电源通常需要在设备关闭时保持一定的功率输出，以维持设备的基本功能。VIPER22A的低待机功耗可以显著降低待机状态下的能量消耗，延长电池寿命，提高系统的整体能效。

　　在DVD和DVB设备中，VIPER22A可以提供稳定的电源供应，确保设备在播放视频和音频时的性能稳定。其内置的多种保护功能可以有效防止过温、过流、过压等故障，提高系统的可靠性和安全性。

　　VIPER22A还广泛应用于其他便携式设备电源，如移动电源、便携式音响、便携式投影仪等。这些设备通常需要小巧、轻便、高效的电源解决方案，VIPER22A的高集成度和高效能特性使其成为理想的选择。

　　VIPER22A凭借其高性能、高集成度、低成本和多种保护功能，成为了小功率电源系统中的理想选择。其广泛的应用领域和出色的性能表现，使其在电子行业中占据了重要的地位。随着电子技术的不断发展，VIPER22A的应用前景将更加广阔。

　　viper22a如何选型

　　VIPER22A是一款高性能、低成本的单封装电源管理集成电路，广泛应用于小功率充电器、适配器、待机电源以及各种便携式设备中。选型VIPER22A时，需要综合考虑其电气特性、应用环境、保护功能以及封装形式等多个方面。本文将详细介绍VIPER22A的选型要点，帮助工程师在设计过程中做出最佳选择。

　　1. 电气特性

　　1.1 输入电压范围

　　VIPER22A支持85Vac~265Vac的宽电压输入，这意味着它可以适应全球范围内的不同电网电压。在选型时，需要确保输入电压范围符合目标市场的电网标准。

　　1.2 输出功率

　　VIPER22A的最大输出功率为20W，适用于小功率电源应用。如果设计的电源系统需要更高的输出功率，可能需要考虑其他型号或增加额外的功率器件。

　　1.3 待机功耗

　　VIPER22A的待机功耗小于120mw（220Vac），这对于节能设计非常重要。在选型时，需要确保待机功耗符合能效标准，如Energy Star等。

　　1.4 开关频率

　　VIPER22A采用60KHz的固定开关频率，这有助于简化磁性元件的设计，并减少电磁干扰（EMI）。在选型时，需要考虑开关频率对系统效率和EMI的影响。

　　1.5 VDD工作电压范围

　　VIPER22A的VDD工作电压范围为9V~30V，这为电源设计提供了很大的灵活性。在选型时，需要确保VDD电压范围与电源系统的其他部分兼容。

　　2. 保护功能

　　2.1 过温保护

　　VIPER22A内置过温保护功能，当芯片温度超过设定阈值时，会自动关闭输出，防止芯片过热损坏。在选型时，需要考虑散热设计，确保芯片在正常工作温度范围内运行。

　　2.2 过流保护

　　VIPER22A具有过流保护功能，当输出电流超过设定阈值时，会自动限制输出电流，防止电源过载。在选型时，需要根据负载特性选择合适的过流保护阈值。

　　2.3 过压保护

　　VIPER22A内置过压保护功能，当输出电压超过设定阈值时，会自动关闭输出，防止负载损坏。在选型时，需要根据负载要求选择合适的过压保护阈值。

　　2.4 欠压保护

　　VIPER22A具有欠压保护功能，当输入电压低于设定阈值时，会自动关闭输出，防止电源工作在不稳定状态。在选型时，需要根据输入电压范围选择合适的欠压保护阈值。

　　3. 应用环境

　　3.1 工作温度范围

　　VIPER22A的工作温度范围为-40℃~+125℃，适用于各种恶劣的工作环境。在选型时，需要考虑产品的使用环境，确保芯片在正常工作温度范围内运行。

　　3.2 抗电磁干扰能力

　　VIPER22A采用电流模式PWM控制方式，有助于减少电磁干扰。在选型时，需要考虑系统的EMI要求，选择合适的滤波和屏蔽措施。

　　4. 封装形式

　　VIPER22A采用DIP8封装形式，这种封装形式具有良好的机械稳定性和散热性能。在选型时，需要考虑PCB布局和散热设计，确保芯片在正常工作温度范围内运行。

　　5. 兼容性

　　VIPER22A兼容VIPer22管脚，这意味着在设计过程中可以方便地进行替换，而无需修改电路走线和变压器。在选型时，需要考虑现有设计的兼容性，选择合适的替代方案。

　　6. 成本效益

　　VIPER22A集成了高压启动电路和高压功率开关，减少了外部元件的数量，降低了系统成本。在选型时，需要综合考虑性能和成本，选择最具性价比的解决方案。

　　结论

　　VIPER22A是一款高性能、低成本的电源管理集成电路，适用于各种小功率电源应用。在选型过程中，需要综合考虑电气特性、保护功能、应用环境、封装形式、兼容性和成本效益等多个方面，确保设计出高效、可靠、经济的电源系统。通过合理选型，可以充分发挥VIPER22A的优势，满足不同应用场景的需求。
