意法半导体VIPer22A集成开关的AC-DC控制器详解

一、VIPer22A概述

在当今电子设备高度普及的时代，电源作为设备的能量核心，其性能与稳定性直接影响着整个系统的运行质量。意法半导体推出的VIPer22A集成开关的AC-DC控制器，凭借其卓越的性能和高度集成化的设计，在众多电源解决方案中脱颖而出，广泛应用于各类电子设备中，为设备的稳定运行提供了坚实可靠的保障。

VIPer22A是一款专为离线式开关电源设计的单片集成控制器，它将专用的电流模式PWM控制器与高压功率MOSFET集成在同一硅芯片上。这种高度集成的设计理念，极大地减少了外部元件的数量，简化了电路板设计，降低了系统成本，同时提高了系统的可靠性和稳定性。无论是小型便携式设备，还是大型工业设备，VIPer22A都能凭借其出色的性能和灵活的应用特性，满足不同场景下的电源需求。

二、VIPer22A的核心特性

（一）高集成度设计

VIPer22A的最大亮点之一在于其高集成度设计。它将PWM控制器和高压功率MOSFET集成在一起，形成了一个完整的开关电源解决方案。传统开关电源设计中，PWM控制器和功率MOSFET通常需要分别选择和布局，这不仅增加了电路板的面积和设计复杂度，还可能由于元件之间的匹配问题影响电源的性能。而VIPer22A的高集成度设计，有效解决了这些问题。它通过单封装整合方案，将多个功能模块集成在一个芯片中，减少了元件数量，简化了电路板设计，降低了系统成本。同时，由于元件之间的匹配度更高，电源的性能也得到了显著提升。

（二）宽输入电压范围

VIPer22A具有宽输入电压范围，其交流输入电压范围为85 - 265Vac，直流输入电压范围为9 - 38V。这种宽输入电压范围的设计，使得VIPer22A能够适应全球不同地区的电网标准，无论是电压较低的地区还是电压较高的地区，都能稳定工作。例如，在一些发展中国家，电网电压波动较大，VIPer22A的宽输入电压范围特性能够确保电源在这些恶劣环境下依然能够正常输出稳定的直流电压，为电子设备提供可靠的电力支持。同时，对于一些需要适应不同输入电压的应用场景，如便携式设备的充电器，VIPer22A也能够轻松应对，提高了产品的通用性和适应性。

（三）固定频率与电流控制模式

VIPer22A工作在固定频率模式下，其开关频率典型值为60kHz。固定频率的工作模式具有诸多优点。首先，它有助于简化电路设计，因为工程师在设计滤波电路和变压器时，可以根据固定的频率进行精确计算和优化，从而提高电源的效率和稳定性。其次，固定频率模式能够减少电磁干扰（EMI）的产生。在开关电源中，开关动作会产生高频噪声，而固定频率的工作模式可以使噪声的频谱更加集中，便于通过滤波电路进行抑制，从而降低对周围电子设备的干扰。

VIPer22A采用电流控制模式，这种控制模式通过对开关管电流的精确控制来实现输出电压的稳定。在电流控制模式下，芯片内部会对开关管电流进行实时监测，并与设定的基准电流进行比较。当电流达到设定值时，芯片会立即关闭开关管，从而控制输出电压的大小。这种控制方式具有响应速度快、稳定性好等优点，能够快速应对负载变化和输入电压波动，确保输出电压的稳定。

（四）多重保护功能

为了确保电源系统的安全可靠运行，VIPer22A集成了多重保护功能。其中包括过温保护、过流保护和过压保护等。

过温保护功能通过内置的温度传感器实时监测芯片的温度。当芯片温度超过设定的阈值时，保护电路会自动触发，使芯片进入保护模式，停止工作或降低工作频率，从而防止芯片因过热而损坏。这种保护功能对于长时间工作的电源系统尤为重要，能够有效延长芯片的使用寿命，提高系统的可靠性。

过流保护功能通过对开关管电流的监测来实现。当负载电流超过芯片设定的最大值时，芯片会立即关闭开关管，防止过大的电流对芯片和负载造成损坏。过流保护功能能够快速响应负载突变，保护电源系统和负载设备的安全。

过压保护功能则用于防止输入电压过高或输出电压异常升高对芯片和负载造成损坏。当输入电压超过芯片的承受范围或输出电压超过设定值时，保护电路会迅速动作，使芯片停止工作，避免损坏的发生。

（五）低功耗与高效能

在现代电子设备中，低功耗和高效率是电源设计的重要指标。VIPer22A在设计上充分考虑了这两点要求，采用了先进的制造工艺和优化设计，实现了低功耗和高效率的运行。

在低负载条件下，VIPer22A能够自动进入间歇模式，降低功耗。这种间歇模式通过周期性地开启和关闭芯片的工作状态，减少了不必要的能量消耗，从而提高了电源的效率。同时，VIPer22A的高集成度设计也减少了外部元件的功耗，进一步提高了整个电源系统的效率。

在高效能方面，VIPer22A的电流控制模式和固定频率工作模式有助于提高电源的转换效率。电流控制模式能够精确控制开关管的导通和截止时间，减少开关损耗；固定频率工作模式则使变压器和滤波电路的设计更加优化，降低了磁损耗和滤波损耗。这些因素共同作用，使得VIPer22A能够实现高效的电能转换，为电子设备提供稳定可靠的电力支持。

三、VIPer22A的引脚配置与功能

（一）引脚配置

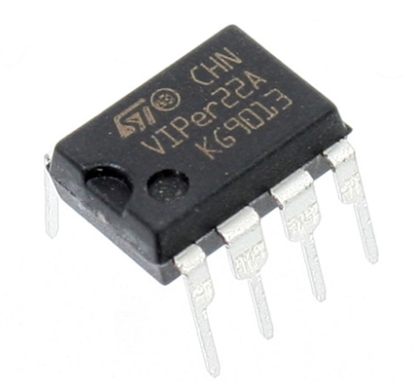

VIPer22A通常采用SO - 8和DIP - 8两种封装形式，不同的封装形式引脚排列略有不同，但功能基本一致。以下以DIP - 8封装为例，介绍其引脚配置：

1. 漏极（Drain）：连接高压功率MOSFET的漏极，用于接收输入的高压直流电压。

2. 源极（Source）：连接高压功率MOSFET的源极，通常接地，为电流回路提供通道。

3. 反馈（FB）：用于接收输出电压的反馈信号，通过光耦等元件将输出电压的变化反馈到芯片内部，从而调整开关管的占空比，实现输出电压的稳定。

4. VDD：芯片的供电引脚，接收外部提供的直流电压，为芯片内部电路提供工作电源。其电压范围为9 - 38V。
   5 - 8. 具体功能根据不同的应用电路和设计需求有所不同，可能包括辅助电源连接、接地等。

（二）引脚功能详解

1. 漏极（Drain）引脚：作为高压功率MOSFET的漏极连接点，漏极引脚承受着输入的高压直流电压。在芯片工作时，漏极电压会在开关管的导通和截止过程中发生剧烈变化，因此需要具备较高的耐压能力。VIPer22A的漏极耐压可达730V，能够满足大多数离线式开关电源的应用需求。

2. 源极（Source）引脚：源极引脚是电流回路的重要组成部分，它与地相连，为开关管电流提供返回路径。在芯片工作过程中，源极电流的大小直接反映了负载电流的情况，通过对源极电流的监测和控制，可以实现输出电压的稳定。

3. 反馈（FB）引脚：反馈引脚是VIPer22A实现输出电压稳定的关键。它通过光耦等元件与输出电路相连，将输出电压的变化转换为电流或电压信号反馈到芯片内部。芯片内部的误差放大器将反馈信号与基准电压进行比较，根据比较结果调整开关管的占空比，从而实现对输出电压的精确控制。例如，当输出电压升高时，反馈信号增大，误差放大器输出信号减小，使开关管的占空比减小，输出电压降低；反之，当输出电压降低时，反馈信号减小，误差放大器输出信号增大，使开关管的占空比增大，输出电压升高。

4. VDD引脚：VDD引脚为芯片内部电路提供工作电源。其电压范围为9 - 38V，能够适应不同的输入电压条件。在芯片启动阶段，VDD引脚通过内部的高压启动电流源提供启动电流，使芯片开始工作。一旦芯片正常工作，VDD引脚的电源可以由变压器辅助绕组提供的电压来维持，从而实现自供电功能，减少了对外部启动电阻的依赖，简化了电路设计。

四、VIPer22A的工作原理

（一）启动过程

VIPer22A的启动过程是其正常工作的第一步。当输入交流电压接入电源电路后，经过整流和滤波电路转换为高压直流电压，施加到芯片的漏极引脚。此时，芯片内部的高压启动电流源开始工作，为VDD引脚提供启动电流，使VDD电压逐渐升高。当VDD电压达到芯片的启动阈值时，芯片内部的振荡电路开始起振，输出脉冲电压驱动开关管导通。

（二）正常工作过程

在正常工作过程中，VIPer22A通过电流控制模式和反馈机制实现对输出电压的稳定控制。当开关管导通时，输入高压直流电压通过开关管施加到变压器初级绕组上，初级绕组中电流迅速上升，产生磁场。随着电流的增加，变压器次级绕组和辅助绕组中也会感应出相应的电压。

次级绕组感应出的电压经过整流和滤波电路后，为负载提供稳定的直流电压。同时，辅助绕组感应出的电压经过整流和稳压电路后，为芯片的VDD引脚提供工作电源，维持芯片的正常运行。

在开关管导通期间，芯片内部的电流检测电路会对开关管电流进行实时监测。当开关管电流达到设定的最大值时，电流检测电路会输出一个信号，使芯片内部的驱动电路关闭开关管，开关管进入截止状态。

当开关管截止时，变压器初级绕组中的电流迅速减小，磁场逐渐消失，次级绕组和辅助绕组中的感应电压也会逐渐降低。此时，输出电路中的电容会继续为负载提供电流，保持输出电压的稳定。同时，芯片内部的反馈电路会通过FB引脚接收输出电压的反馈信号，并与基准电压进行比较。根据比较结果，芯片会调整下一个周期开关管的占空比，从而实现对输出电压的精确控制。

（三）保护过程

VIPer22A集成的多重保护功能在系统出现异常情况时能够及时发挥作用，保护芯片和负载设备的安全。

当芯片温度过高时，过温保护电路会检测到温度超过设定阈值，触发保护机制。此时，芯片会停止工作或降低工作频率，减少发热量，待温度降低到安全范围后，芯片恢复正常工作。

当负载电流过大时，过流保护电路会检测到开关管电流超过设定最大值，立即关闭开关管，防止过大的电流对芯片和负载造成损坏。待负载电流恢复正常后，芯片重新启动工作。

当输入电压过高或输出电压异常升高时，过压保护电路会检测到电压超过设定阈值，迅速触发保护动作，使芯片停止工作，避免电压过高对芯片和负载设备造成损坏。

五、VIPer22A的应用领域

（一）适配器与充电器

在手机、笔记本电脑、平板电脑等电子设备的充电器中，VIPer22A能够提供高效、稳定的电源转换，确保快速充电的同时减少能量损失。其宽输入电压范围特性使得充电器能够适应不同地区的电网标准，方便用户在全球范围内使用。同时，VIPer22A的多重保护功能能够保护充电器和电子设备免受电压波动、过载等异常情况的影响，提高产品的安全性和可靠性。

（二）工业电源

在自动化设备、控制系统和工业机器人等工业领域，电源供应单元（PSU）的可靠性至关重要。VIPer22A的高可靠性和稳定性使其成为工业电源的优选方案。它能够在恶劣的工业环境中稳定工作，为各种工业设备提供可靠的电力支持。同时，VIPer22A的低功耗特性有助于降低工业设备的能耗，减少运行成本。

（三）LED照明

VIPer22A的高效率和低功耗特性使其成为LED驱动器的理想选择。在LED照明系统中，电源的效率直接影响照明系统的整体能效。VIPer22A能够实现高效的电能转换，将输入的交流电压转换为稳定的直流电压，为LED灯珠提供合适的驱动电流，从而提高照明系统的发光效率，降低能耗。同时，VIPer22A的多重保护功能能够保护LED灯珠免受电压波动、过流等异常情况的影响，延长LED灯珠的使用寿命。

（四）小型电器供电

VIPer22A还可以独立作为功耗相当的小型电器供电电源，如游戏机、卫星接收设备、音响等。其高度集成化的设计使得电源电路更加简洁，体积更小，便于集成到小型电器中。同时，VIPer22A的稳定性能和可靠保护功能能够确保小型电器在各种使用场景下都能正常工作，为用户提供良好的使用体验。

六、VIPer22A的设计案例与验证

（一）10W开关电源设计案例

以一个10W开关电源设计为例，详细介绍VIPer22A在实际应用中的设计过程和参数选择。

1. 输入电路设计：输入交流电压范围为85 - 265Vac，经过桥式整流电路和滤波电容后，转换为高压直流电压，施加到VIPer22A的漏极引脚。整流桥的选择需要考虑其耐压值和额定电流，以确保能够承受输入电压的最大值和负载电流。滤波电容的容量需要根据输入电压的波动范围和负载电流的大小进行选择，以减少输入电压的纹波。

2. 变压器设计：变压器是开关电源的核心元件之一，其设计参数直接影响电源的性能。根据输出电压和电流的要求，选择合适的变压器匝数比和磁芯材料。在本案例中，设计一个具有初级、次级和辅助绕组的变压器。初级绕组匝数根据输入电压和开关管耐压值确定，次级绕组匝数根据输出电压和整流滤波电路的压降确定，辅助绕组匝数根据芯片VDD引脚的供电电压要求确定。同时，选择合适的磁芯材料和尺寸，以确保变压器在工作过程中不会饱和，提高电源的效率。

3. 输出电路设计：次级绕组感应出的交流电压经过整流二极管和滤波电容后，转换为稳定的直流电压。整流二极管的选择需要考虑其耐压值、额定电流和反向恢复时间，以减少能量损耗和提高电源效率。滤波电容的容量需要根据输出电压的纹波要求进行选择，以使输出电压更加平滑。在本案例中，设计输出为12V和5V的两组电压，12V输出直接由次级绕组整流滤波得到，5V输出通过线性稳压器从12V输出降压得到。

4. 反馈电路设计：反馈电路通过光耦将输出电压的变化反馈到VIPer22A的FB引脚。光耦的选择需要考虑其电流传输比和隔离电压，以确保反馈信号的准确传输和电气隔离。在反馈电路中，还需要设置合适的分压电阻，将输出电压转换为适合光耦输入的电压信号。同时，根据输出电压的稳定要求，调整反馈电路的参数，使芯片能够准确调整开关管的占空比，实现输出电压的稳定。

（二）验证与测试

在设计完成后，需要对开关电源进行验证和测试，以确保其性能符合设计要求。

1. 输入电压测试：在不同的输入电压条件下（85Vac、110Vac、220Vac、265Vac），测量输出电压的稳定性和纹波。通过调整输入电压，观察输出电压的变化情况，验证电源的宽输入电压范围特性。同时，使用示波器测量输出电压的纹波，确保其符合设计要求。

2. 负载测试：在不同的负载条件下（空载、半载、满载），测量输出电压的稳定性和效率。通过改变负载电阻的大小，模拟不同的负载情况，观察输出电压的变化和电源的输入功率、输出功率，计算电源的效率。验证电源在不同负载条件下的稳定性和高效性。

3. 保护功能测试：模拟过温、过流、过压等异常情况，测试电源的保护功能是否正常触发。使用加热装置对芯片进行加热，观察过温保护功能是否能够及时动作；通过增加负载电流，测试过流保护功能是否能够准确响应；通过提高输入电压，测试过压保护功能是否能够有效保护芯片和负载设备。

通过以上验证和测试，可以确保设计的10W开关电源具有良好的性能和可靠性，能够满足实际应用的需求。

七、VIPer22A的替代方案与选型建议

（一）替代方案介绍

虽然VIPer22A具有诸多优点，但在某些特定应用场景下，可能需要考虑其他替代方案。以下介绍几种常见的替代芯片及其特点：

1. DK112：DK112是一款具有自主产权的自供电技术AC - DC电源芯片，从性能和稳定性上可以完全替代ST公司的VIPer22A。其独创的自供电技术可以省掉变压器的辅助绕组和整流二极管，使外围应用电路更加简洁，大大降低了BOM成本。同时，DK112在其他性能指标上与VIPer22A相近，能够满足大多数应用场景的需求。

2. VIPER12A：VIPER12A与VIPer22A属于同一系列的产品，具有相似的结构和功能。它们都集成了PWM控制器和高压功率MOSFET，采用电流控制模式和固定频率工作模式。不同之处在于，VIPER12A的功率相对较小，适用于一些对功率要求较低的应用场景。如果应用场景对功率要求不高，且希望进一步降低成本，可以考虑选择VIPER12A作为替代方案。

3. AP8012：AP8012也是一款常见的AC - DC电源芯片，具有集成度高、性能稳定等特点。它与VIPer22A在功能和应用领域上有一定的重叠，但在某些参数和特性上可能存在差异。例如，AP8012的工作频率、耐压值等可能与VIPer22A不同，需要根据具体的应用需求进行选择。

（二）选型建议

在选择VIPer22A或其替代方案时，需要综合考虑多个因素，以确保选择的芯片能够满足实际应用的需求。

1. 功率需求：根据应用场景的功率需求，选择合适功率等级的芯片。如果应用场景需要较大的功率输出，VIPer22A是一个不错的选择；如果功率需求较小，可以考虑VIPER12A等功率较低的芯片，以降低成本。

2. 输入电压范围：考虑应用场景的输入电压范围，选择能够适应该范围的芯片。VIPer22A具有宽输入电压范围，适用于全球不同地区的电网标准；如果应用场景的输入电压范围较窄，且与其他芯片的输入电压范围匹配，也可以考虑其他替代方案。

3. 成本因素：成本是选择芯片时需要考虑的重要因素之一。不同的芯片价格可能存在差异，同时外围电路的设计复杂度也会影响成本。DK112由于其自供电技术能够简化外围电路，降低成本，在一些对成本敏感的应用场景中具有优势；而VIPer22A虽然价格可能相对较高，但其性能稳定、可靠性高，在一些对性能要求较高的应用场景中更值得选择。

4. 性能要求：根据应用场景对电源性能的要求，如效率、纹波、保护功能等，选择具有相应性能特点的芯片。如果应用场景对电源效率要求较高，可以选择具有高效能特性的芯片；如果对保护功能要求严格，需要选择具有完善保护功能的芯片。

八、总结与展望

VIPer22A作为一款集成开关的AC - DC控制器，凭借其高集成度设计、宽输入电压范围、固定频率与电流控制模式、多重保护功能以及低功耗与高效能等核心特性，在适配器与充电器、工业电源、LED照明和小型电器供电等多个领域得到了广泛应用。通过对VIPer22A的引脚配置与功能、工作原理、应用领域、设计案例与验证以及替代方案与选型建议的详细介绍，我们可以看到VIPer22A在实际应用中具有显著的优势和价值。

随着电子技术的不断发展，对电源的性能和可靠性要求也越来越高。未来，VIPer22A有望在以下几个方面得到进一步发展和改进：

1. 更高的集成度：进一步集成更多的功能模块，减少外部元件的数量，简化电路板设计，降低成本，提高系统的可靠性。

2. 更高效的性能：通过优化芯片内部电路设计和制造工艺，提高电源的转换效率，降低能耗，满足节能环保的要求。

3. 更智能的控制：引入智能控制算法，实现对电源的更精确控制和优化管理，提高电源的适应性和稳定性。

4. 更广泛的应用领域：不断拓展VIPer22A的应用领域，满足新兴电子设备对电源的需求，为电子行业的发展提供更强大的支持。
