w5500的分类

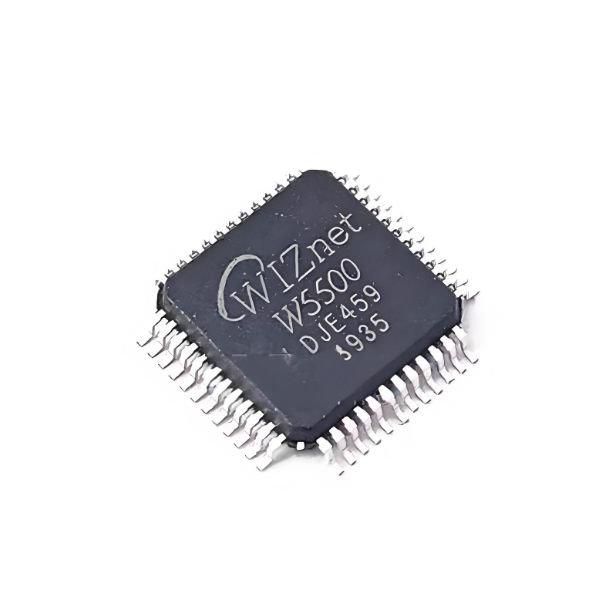

　　W5500是一款由韩国芯片制造商WIZnet开发的嵌入式以太网控制器，广泛应用于各种网络通信应用中。它属于硬件TCP/IP协议栈的嵌入式以太网控制器类别，这意味着它可以在不占用主机微控制器太多资源的情况下执行网络通信任务，提高了性能和效率。W5500的特点包括硬件TCP/IP协议栈、SPI接口、内置MAC地址等。

　　W5500属于全硬件TCP/IP嵌入式以太网控制器。它集成了TCP/IP协议栈，10/100M以太网数据链路层（MAC）以及物理层（PHY），使得用户使用单芯片就能够在他们的应用中扩展网络连接。这种集成化设计大大简化了嵌入式系统的网络开发流程，降低了开发难度和成本。

　　W5500支持多种网络协议，包括TCP、UDP、ICMP、IPv4、ARP、IGMP、PPPoE等。这些协议的支持使得W5500能够满足各种网络通信需求，适用于智能家居系统、工业自动化、远程监控等多种应用场景。例如，在智能家居系统中，W5500芯片可以用于实现设备之间的网络通信，如智能灯泡、智能插座等；在工业自动化领域，W5500芯片可以用于实现机器之间的数据交换，提高生产效率；在远程监控系统中，W5500芯片可以实现数据的高速传输。

　　W5500内置了32K字节的收发缓存，有效管理网络数据传输。这种内置缓存设计不仅提高了网络通信的效率和稳定性，还减少了对外部存储器的依赖，进一步简化了系统设计。此外，W5500支持8个独立端口（Socket）同时通讯，为多任务网络通信提供了可能。

　　W5500支持掉电模式和网络唤醒功能，提高了设备的能效和灵活性。这种节能特性使得W5500在物联网设备和嵌入式系统中具有明显优势，特别是在需要长时间运行且对功耗有严格要求的应用场景中。

　　W5500通过SPI（串行外设接口）与主机微控制器通信，这使得它非常适合与STM32等SPI接口支持的微控制器集成。SPI接口的使用不仅简化了硬件连接，还提高了数据传输的速率和可靠性。

　　W5500是一款功能强大、应用广泛的嵌入式以太网控制器。它通过硬件TCP/IP协议栈、多种网络协议支持、内置收发缓存、多端口同时通讯、节能特性以及SPI接口等优势，为嵌入式系统和物联网设备提供了高效的网络通信解决方案。无论是初学者还是经验丰富的开发者，都能从中获得实用的技术支持和开发灵感。

　　w5500的工作原理

　　W5500是一款由韩国WIZnet公司生产的全硬件TCP/IP协议栈以太网接口芯片。它集成了以太网数据链路层（MAC）和10BaseT/100BaseTX以太网物理层（PHY），支持自动协商（10/100-Based全双工/半双工）、掉电模式和网络唤醒功能。W5500通过高速标准4线SPI接口与主机进行通信，该SPI速率理论上可以达到80MHz。

　　W5500的工作原理主要分为以下几个方面：

　　硬件TCP/IP协议栈：W5500内置了全硬件TCP/IP协议栈，这意味着它可以在硬件层面处理TCP/IP协议的各种任务，如数据包的封装、解封装、路由选择、流量控制等。这种硬件实现方式大大减轻了主控制器的负担，提高了通信效率和可靠性。

　　独立Socket：W5500内部集成了8个独立的硬件Socket，每个Socket都可以进行独立的通信。这些Socket的通信效率互不影响，可以通过W5500片上的32K字节的收/发缓存灵活定义各个Socket的大小。这种多Socket设计使得W5500能够同时处理多个网络连接，适用于需要高并发连接的应用场景。

　　SPI接口通信：W5500通过SPI接口与主控制器（如STM32单片机）进行通信。SPI接口是一种同步串行通信接口，具有主从模式、全双工通信等特点。W5500的SPI接口支持高速数据传输，最高可达80MHz。主控制器通过SPI接口读写W5500的寄存器，从而实现对W5500的配置和数据传输。

　　寄存器操作：W5500的工作状态和配置信息通过一系列寄存器来控制和反映。例如，Sn_SR（Socket n 状态寄存器）指示了Socket n的状态；Sn_MR（Socket n 模式寄存器）用于配置所有Socket的选项或协议类型；Sn_IR（Socket n 中断寄存器）用于提供给Socket n中断类型信息；Sn_RXBUF_SIZE（Socket n 接收缓存大小寄存器）配置了Socket n的接收缓存大小。主控制器通过读写这些寄存器来控制W5500的工作状态和通信模式。

　　网络通信协议：W5500支持多种网络通信协议，包括TCP、UDP、ICMP、ARP等。TCP是一种面向连接的协议，需要在收发数据前建立一个可靠的连接；UDP是一种无连接的协议，简单、轻量化、速度快，但没有流控制和应答确认机制。W5500通过内置的硬件协议栈实现了这些协议的高效处理，使得主控制器可以方便地进行网络通信。

　　应用示例：在实际应用中，W5500常用于嵌入式系统的网络接口设计，尤其是在需要实现以太网功能的项目中。例如，STM32单片机可以通过SPI接口与W5500进行通信，实现TCP或UDP通信。通过配置W5500的寄存器，可以实现网络连接的建立、数据的收发、连接的关闭等功能。

　　W5500的工作原理主要基于其内置的硬件TCP/IP协议栈、独立的Socket设计、高速SPI接口通信以及丰富的寄存器操作。这些特性使得W5500成为一种高效、可靠的以太网通信解决方案，广泛应用于各种嵌入式系统中。

　　w5500的作用

　　W5500是一款由WIZnet公司开发的全硬件TCP/IP嵌入式以太网控制器，专为简化嵌入式系统的网络连接而设计。它的主要作用是为嵌入式设备提供高效、可靠的网络通信能力，使这些设备能够轻松接入互联网或局域网。

　　W5500集成了完整的TCP/IP协议栈，包括TCP、UDP、IPv4、ICMP、ARP、IGMP和PPPoE等协议。这意味着开发者无需自己实现这些复杂的网络协议，只需通过简单的Socket编程接口即可实现网络通信功能。这种集成化的设计大大降低了开发难度，缩短了开发周期，使得嵌入式系统的网络功能更加易于实现。

　　W5500支持10/100M以太网速率，能够满足大多数嵌入式应用的网络速度需求。它通过SPI接口与外部微控制器（MCU）通信，最高支持80MHz的SPI时钟频率，确保了数据传输的高速和稳定。此外，W5500内置了32KB的片上缓存，用于存储以太网数据包，进一步提高了数据处理效率。

　　W5500还支持多达8个独立的硬件Socket，每个Socket都有独立的缓冲区和寄存器，可以同时处理多个网络连接请求。这种多Socket并发处理能力使得W5500非常适合用于需要同时与多个设备或服务进行通信的应用场景，如家庭网络设备、工业控制系统、物联网设备等。

　　在功耗管理方面，W5500提供了网络唤醒（WOL）和掉电模式等功能。网络唤醒功能允许设备在接收到特定的UDP Magic Packet时从休眠状态中被唤醒，从而实现节能和远程唤醒的双重效果。掉电模式则可以在设备不使用网络时进一步降低功耗，延长电池寿命。

　　W5500还提供了一系列的网络状态指示LED，方便开发者在调试过程中直观地了解网络连接状态。这些指示灯可以显示网络连接、数据传输、冲突检测等多种信息，有助于快速定位和解决问题。

　　W5500以其高性能、低功耗、易用性和丰富的功能，成为嵌入式系统网络通信的理想选择。无论是家庭自动化、工业控制还是物联网应用，W5500都能为开发者提供强大的网络支持，帮助他们快速实现网络连接功能，提升产品的竞争力。

　　w5500的特点

　　W5500是一款由韩国芯片制造商WIZnet推出的高性能以太网控制器芯片，专为嵌入式系统和物联网设备设计。它集成了全硬件TCP/IP协议栈，10/100M以太网数据链路层（MAC）和物理层（PHY），为用户提供了一种简单且高效的互联网连接方案。

　　1. 全硬件TCP/IP协议栈：

　　W5500内置了全硬件TCP/IP协议栈，支持TCP、UDP、ICMP、IPv4、ARP、IGMP和PPPoE等多种网络协议。这意味着用户无需编写复杂的网络协议代码，只需进行简单的Socket编程即可实现网络通信。这种设计大大简化了嵌入式系统的网络开发过程，提高了开发效率。

　　2. 高速SPI接口：

　　W5500支持高速标准4线SPI接口与主机进行通信，理论上的SPI速率可以达到80MHz。这一特性使得W5500能够与各种高性能微控制器（如STM32系列）高效连接，确保数据传输的高速和稳定。高速SPI接口不仅提高了数据传输速率，还简化了硬件设计，减少了外部电源供应组件和固件的需求。

　　3. 多路独立通信：

　　W5500内部集成了8个独立硬件Socket，可以进行8路独立通信。这些Socket的通信效率互不影响，用户可以通过W5500片上32K字节的收/发缓存灵活定义各个Socket的大小。这种多路通信能力使得W5500在多任务网络应用中表现出色，能够同时处理多个网络连接，提高了系统的整体性能。

　　4. 低功耗设计：

　　W5500采用了低功耗设计，内核供电由传统的1.8V降低到1.2V，大大降低了芯片的功耗，使其在长时间工作时不会发热。此外，W5500还支持掉电模式和网络唤醒功能，进一步降低了功耗，延长了电池供电设备的使用寿命。

　　5. 高兼容性和稳定性：

　　W5500改进了PHY的结构，使其与各种交换机和路由器的兼容性更好。这种高兼容性使得W5500能够适应各种网络环境，确保网络通信的稳定性和可靠性。同时，W5500的硬件协议处理能力使其在网络攻击面前具有更强的防御能力，提供了类似“防火墙”的保护。

　　6. 网络状态指示：

　　W5500提供了多个网络状态指示灯引脚，包括网络速度指示灯（10M/100M）、数据收/发活动指示灯、全/半双工状态指示以及PHY连接状态指示灯。这些指示灯可以帮助用户实时监控网络状态，便于故障排查和系统维护。

　　7. 工业级温度范围：

　　W5500的工作温度范围为-40℃至85℃，适用于各种工业和民用领域。其工业级设计确保了在极端环境下的稳定性和可靠性，满足了不同应用场景的需求。

　　W5500以其全硬件TCP/IP协议栈、高速SPI接口、多路独立通信、低功耗设计、高兼容性和稳定性、网络状态指示以及工业级温度范围等特点，成为嵌入式系统和物联网设备中理想的以太网控制器芯片。这些特点使得W5500在简化开发过程、提高系统性能和可靠性方面表现出色，广泛应用于各种网络通信场景。

　　w5500的应用

　　W5500是一款由韩国芯片制造商WIZnet开发的嵌入式以太网控制器，广泛应用于各种网络通信应用中。它提供了一组完整的网络协议栈，包括TCP/IP、UDP、ICMP、ARP等，同时还支持IPv4和IPv6协议，为开发人员提供了丰富的选择。W5500的特点包括硬件TCP/IP协议栈、内置MAC地址和低功耗设计，使其成为嵌入式系统中网络通信的理想选择。

　　W5500的硬件TCP/IP协议栈意味着它可以在不占用主机微控制器太多资源的情况下执行网络通信任务，提高了性能和效率。内置的MAC地址确保了设备在网络中的唯一标识，有助于数据的安全传输。低功耗设计则适用于电池供电的应用，同时也有省电模式，延长了设备的使用寿命。

　　W5500与STM32微控制器的协同工作是其典型应用之一。STM32系列是一组功能强大的微控制器，广泛用于各种嵌入式应用。它们具有高性能、低功耗和丰富的开发工具生态系统，使其成为物联网设备的理想选择。通过SPI接口连接W5500与STM32微控制器，可以实现高效的网络通信。开发人员可以使用STM32的开发工具和WIZnet提供的库，初始化W5500以太网控制器，并配置网络参数，如IP地址、子网掩码、网关等。在STM32上开发应用程序，处理和解释从网络接收到的数据，执行相关控制操作，从而实现各种物联网应用，包括智能家居、工业自动化、远程监控和传感器网络等。

　　W5500还支持多种网络协议和功能，如网络唤醒（WOL）、PingBlock模式和PPPoE模式。网络唤醒功能允许设备在接收到特定的UDPMagicPacket时被唤醒，适用于需要远程唤醒的应用。PingBlock模式可以阻止设备响应ping请求，增强网络安全性。PPPoE模式则适用于使用ADSL连接的设备，提供了一种方便的互联网接入方式。

　　W5500的另一个重要应用是嵌入式Web服务器的搭建。通过W5500，嵌入式设备可以与Web服务器建立TCP连接，并通过HTTP协议进行数据交互。这种应用广泛用于物联网和智能家居等领域，允许用户通过Web页面与设备进行交互，实现远程控制和监控。W5500的硬件TCP/IP协议处理引擎可以大大降低主控器的负担，提高系统性能。

　　W5500是一款功能强大、应用广泛的嵌入式以太网控制器。它不仅提供了完整的网络协议栈，还具有低功耗设计和丰富的网络功能，适用于各种嵌入式系统和物联网应用。通过与STM32微控制器的协同工作，W5500可以实现高效的网络通信，为开发人员提供了强大的网络通信平台。

　　w5500如何选型

　　W5500是一款由WIZnet公司生产的全硬件TCP/IP嵌入式以太网控制器，广泛应用于各种嵌入式系统中，为设备提供高效的互联网连接解决方案。本文将详细介绍W5500的选型方法及其主要型号。

　　W5500的主要特性

　　集成TCP/IP协议栈：W5500内置了完整的TCP/IP协议栈，包括IPv4、TCP、UDP、ICMP、ARP等协议，极大地简化了开发过程，减少了对主控MCU的资源占用。

　　10/100M以太网数据链路层（MAC）及物理层（PHY）：支持10BASE-T和100BASE-TX标准，能够自动协商连接速度和双工模式。

　　高速SPI接口：支持标准4线SPI接口，理论速率可达80MHz，确保了数据传输的高效性。

　　多Socket支持：内置8个独立硬件Socket，可以同时进行8路独立通信，每个Socket的通信效率互不影响。

　　掉电模式和网络唤醒功能：支持低功耗模式和网络唤醒功能，适用于需要节能的应用场景。

　　32KB收/发缓存：片上集成32KB的收/发缓存，可以灵活定义各个Socket的缓存大小，提高数据传输效率。

　　W5500的选型方法

　　单片机接口类型：W5500支持高速标准4线SPI接口，因此在选型时需要确保主控MCU支持SPI接口，并且能够提供足够的SPI时钟频率以满足数据传输需求。

　　通信速率要求：W5500支持10/100M以太网，适用于大多数嵌入式系统的通信速率需求。如果系统对通信速率有更高要求，可以考虑WIZnet公司的其他高性能产品，如W5300。

　　Socket数量需求：W5500支持8个独立硬件Socket，适用于需要多路并发通信的应用场景。如果系统只需要较少的Socket数量，可以选择W5100或W5100S。

　　成本考虑：W5500在性能和成本之间取得了良好的平衡，适用于大多数嵌入式系统。如果系统对成本有严格要求，可以考虑W5100S等低成本型号。

　　开发周期和难度：由于W5500内置了硬件TCP/IP协议栈，开发人员可以快速上手，减少开发周期。对于没有网络基础的开发人员来说，W5500是一个理想的选择。

　　W5500的主要型号

　　W5500-I/ML：标准型号，支持10/100M以太网，内置32KB收/发缓存，支持8个独立硬件Socket，适用于大多数嵌入式系统。

　　W5500-S：简化版型号，适用于对成本有严格要求的应用场景，性能与W5500-I/ML相当。

　　W5500-E：扩展版型号，支持更多的高级功能，如IPv6协议栈等，适用于需要高级网络功能的应用场景。

　　结论

　　W5500是一款功能强大、易于使用的全硬件TCP/IP嵌入式以太网控制器，适用于各种嵌入式系统。在选型时，需要根据系统的接口类型、通信速率要求、Socket数量需求、成本考虑以及开发周期和难度等因素进行综合评估。通过合理选型，可以充分发挥W5500的优势，为嵌入式系统提供高效、稳定的互联网连接解决方案。
