74hc244的分类

　　74HC244是一种高速CMOS逻辑门芯片，属于74系列逻辑集成电路。74系列集成电路是数字电子领域中广泛使用的一类芯片，它们具有标准化的功能和引脚排列，便于设计和互换。74HC244作为其中的一员，具有独特的特性和应用场景。

　　从功能上分类，74HC244属于三态八路缓冲器/线路驱动器。这意味着它内部集成了八个独立的缓冲器/驱动器通道，每个通道都有一个输入和一个输出端口。缓冲器的作用是保持输入信号不变，并将其复制到输出端口；而线路驱动器则能够增强信号，使其能够在长线路上无失真地传输。三态输出功能使得74HC244能够在数据传输过程中提供灵活的控制，通过控制引脚将输出置于高阻态，实现多个输出端口的共享。

　　从技术特性上分类，74HC244属于高速CMOS技术的芯片。CMOS（互补金属氧化物半导体）技术具有低功耗和高噪声抗干扰能力，适用于工作电压范围为2V至6V的电路，并且能够在高达20MHz的频率下工作。这使得74HC244非常适合在高速数据传输和信号放大等应用中使用。

　　从应用领域上分类，74HC244广泛应用于需要驱动多负载或长线缆的数字电路设计中。例如，在单片机输出驱动数码管电流不够的情况下，可以利用74HC244来驱动数码管，增加亮度。此外，74HC244还适用于数字通信系统中，作为八路非反相缓冲器/线路驱动器，其三态输出特性使得它能够在数据传输过程中提供灵活的控制。

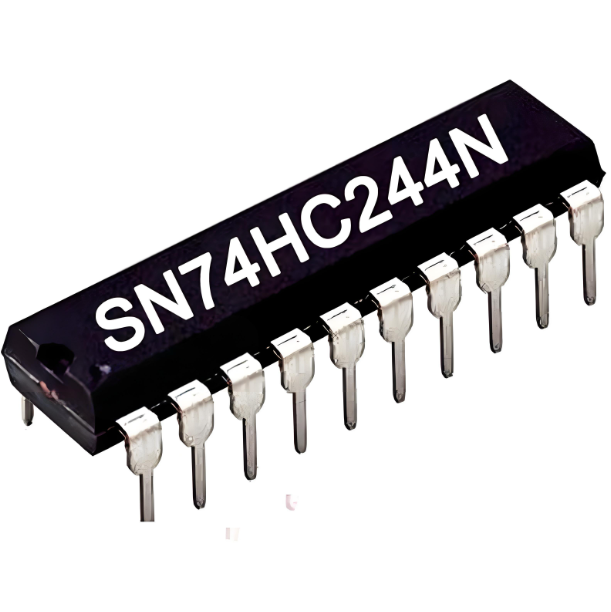

　　从封装形式上分类，74HC244芯片封装为DIP-20（双列直插）和SOIC-20（小尺寸表面贴装）两种封装形式。DIP-20封装适合于传统的插件式电路板设计，而SOIC-20封装则适合于现代的表面贴装技术（SMT），可以方便地与其他电子元器件进行连接和组装。

　　从电气特性上分类，74HC244具有低功耗特性，可以在电池供电等低功耗应用中广泛使用。此外，它的输入和输出具有ESD保护，可以有效地防止静电放电对芯片的损坏。这些特性使得74HC244在各种严苛的环境中都能稳定工作。

　　74HC244作为一种高速CMOS逻辑门芯片，具有三态八路缓冲器/线路驱动器的功能，适用于高速数据传输和信号放大等应用。其多种封装形式和低功耗特性使其在各种数字电路设计中都能发挥重要作用。

　　74hc244的工作原理

　　74HC244是一种高速CMOS八位三状态晶体管-场效应管输出驱动器。它是一种八位并行输出驱动器，每一路都可以独立地驱动一个三态输出。这种芯片广泛应用于数字电路中，用于信号放大、隔离和反相操作。

　　74HC244的核心功能是作为八路缓冲器和线路驱动器。它具有两个独立的输出使能端（1OE和2OE），每个使能端控制四个三态输出。当使能端为低电平时，对应的输出端处于激活状态；当使能端为高电平时，输出端处于高阻态（高阻抗状态），即不导通，相当于断开电路。这种三态输出特性使得74HC244能够在数据总线上实现多路信号的共享，避免信号冲突。

　　74HC244的引脚布局如下：

　　引脚1至4和引脚12至15为输出端口，分别对应内部的八个缓冲器。

　　引脚5和引脚10为输出使能端口，分别控制前四个和后四个输出端口。

　　引脚6至9和引脚11为数据输入端口，用于接收外部信号。

　　引脚16和引脚20为电源和地，分别为芯片提供工作电压和接地。

　　74HC244的工作原理可以分为以下几个步骤：

　　输入信号：外部信号通过数据输入端口（引脚6至11）输入到芯片内部。

　　使能控制：通过控制输出使能端口（引脚5和10）的电平状态，决定哪些输出端口处于激活状态。当使能端为低电平时，对应的输出端口激活；当使能端为高电平时，输出端口处于高阻态。

　　信号缓冲和驱动：激活的输出端口将输入信号进行缓冲和放大，然后输出到外部电路。这种缓冲和放大的作用使得74HC244能够驱动更多的负载，例如数码管、LED等。

　　三态输出：当输出端口处于高阻态时，输出端口与外部电路断开连接，不会对总线上的其他信号产生影响。这种特性使得74HC244能够在多路信号共享的总线系统中实现灵活的控制。

　　74HC244的三态输出特性使其在数字通信系统中具有广泛的应用。例如，在单片机系统中，单片机的I/O口输出的电流通常较小，无法直接驱动较大的负载。此时，可以使用74HC244来放大电流，从而驱动数码管、LED等设备。此外，74HC244还可以用于扩展逻辑电平总线，连接到多路设备的总线系统中，作为信号缓冲器或线路驱动器。74HC244通过其三态输出、信号缓冲和驱动功能，为数字电路提供了灵活的信号控制和传输能力，广泛应用于各种电子系统中。

　　74hc244的作用

　　74HC244是一款高速CMOS八位三状态晶体管-场效应管输出驱动器，广泛应用于电子系统中，主要用于信号放大、隔离和反相操作。它具有八路正相缓冲器/线路驱动器，每个输出都可以驱动最多15个低功耗肖特基TTL（LSTTL）设备，也可以驱动CMOS/NMOS设备。74HC244分为A、B两组，每组四个输入和输出，通过使能引脚（OE）控制输出状态。

　　74HC244的主要作用包括：

　　信号放大：74HC244可以增强输入信号的驱动能力，使其能够驱动更多的负载。例如，在单片机输出不足以驱动数码管时，可以借助74HC244来提升亮度。它的高驱动能力使其能够直接驱动大电流负载或高电压电路，如LED显示器、蜂鸣器、电机等。

　　数据缓存：74HC244可以将输入数据缓存并输出到输出端口。这对于需要在不同的时钟或处理阶段传递数据的系统非常有用。它可以确保数据在传输过程中保持稳定，避免信号失真或丢失。

　　总线驱动：74HC244适用于总线驱动应用，可以将输入的数据或控制信号驱动到总线上，实现与其他设备之间的数据交换和通信。它能够提供足够的电流和电压，确保存储器正常工作，并将存储器的输出信号放大以供其他部件使用。

　　逻辑电路间的信号隔离：74HC244可以用于逻辑电路间的信号隔离，防止信号干扰。它的三态输出功能允许在不需要时将输出置于高阻态，从而避免对其他电路的影响。

　　多路复用：74HC244可以用于创建简单的多路复用器，通过选择信号控制哪个输入信号被送到输出。这在需要选择多个输入信号中的一个进行处理的应用中非常有用。

　　74HC244的工作原理基于其三态输出功能。当输出使能端（OE）为低电平时，输出端口处于有效状态，输出信号与输入信号相同；当OE为高电平时，输出端口处于高阻态，输出端口与电路断开，不会影响其他电路。这种三态输出功能使得74HC244特别适用于地址总线或其他总线驱动应用，因为它可以方便地管理多个设备对同一线路的访问。

　　74HC244还具有输入钳位二极管，允许通过限流电阻连接到超过VCC的电压，确保设备安全。它的工作电压范围为2V至6V，适用于各种电源条件。74HC244还具有静电放电（ESD）保护，提供超过2000V的HBM JESD22-A114F和超过200V的MMJ JESD22-A115-A静电放电保护，提高了芯片的抗干扰能力。

　　74HC244是一款功能强大的缓冲器/驱动器芯片，广泛应用于数字电路中，用于增强信号驱动能力、实现数据缓存和信号隔离等功能。它的高驱动能力、三态输出功能和广泛的适用性使其成为电子设计中的常用组件。

　　74hc244的特点

　　74HC244是一款高性能的CMOS集成电路，集成了八个具有三态输出功能的缓冲器或线路驱动器。这款芯片在数字电路设计中扮演着重要角色，尤其适用于需要驱动多负载或长线缆的应用场景。以下是74HC244的主要特点：

　　八路非反相缓冲器：74HC244包含八个非反相缓冲器，每个缓冲器都有两个独立的低电平使能端（1G和2G）。每个使能端可以单独控制其中的4个缓冲器，这意味着用户可以根据需求选择开启或关闭任意一组四个缓冲器。这种灵活性使得74HC244在多设备共享总线的系统中特别有用，如微处理器或微控制器系统的地址和数据总线。

　　三态输出：74HC244的每个输出都可以处于三种状态之一：高电平、低电平或高阻态。高阻态允许输出端在不使用时呈现高阻抗，从而减少对总线的干扰。这种特性使得74HC244非常适合连接到系统总线，允许多个设备共享同一条总线而不发生冲突。

　　高速操作：74HC244基于先进的硅门CMOS技术，具备与低功耗肖特基设备相当的运行速度，同时保持了CMOS电路的优势，如高噪声免疫力和低功耗。典型传播延迟为14ns，确保了在高速系统中的快速响应。

　　宽泛的电源电压范围：74HC244的工作电压范围为2V至6V，适应多种供电环境。这种宽泛的电源电压范围使得74HC244可以在不同的电路设计中灵活应用，无需担心电源电压的限制。

　　低静态电源电流：74HC244的静态电源电流非常低，仅为80μA（在74系列下）。这一特性有助于降低功耗，特别是在电池供电的便携式设备中，延长了电池的使用寿命。

　　高驱动电流：74HC244的输出电流为6mA，足以驱动大部分负载。这一特性使得74HC244在需要增强驱动电流的应用中非常有用，例如在单片机输出不足以驱动数码管时，可以借助74HC244来提升亮度。

　　输入保护：74HC244的输入端包含钳位二极管，允许通过限流电阻连接到超过VCC的电压，确保设备安全。这一特性增加了芯片的鲁棒性和可靠性，防止因过电压而损坏。

　　封装形式多样：74HC244通常采用双列直插封装（DIP），其引脚排列和功能在连接图中有明确说明。此外，还有其他封装形式可供选择，如SOT146-1等，满足不同设计需求。

　　温度范围广泛：74HC244的工作温度范围为-40°C至+125°C，适应不同的环境条件。这一特性使得74HC244可以在各种恶劣环境中稳定工作，适用于工业、汽车等领域。

　　静电放电保护：74HC244提供超过2000V的HBM JESD22-A114F和超过200V的MMJ JESD22-A115-A静电放电保护，提高了芯片的抗干扰能力。这一特性增加了芯片的可靠性，防止因静电放电而损坏。

　　74HC244是一款高性能、多功能的CMOS集成电路，适用于各种数字电路设计。其高速操作、三态输出、宽泛的电源电压范围、低静态电源电流、高驱动电流、输入保护、封装形式多样、温度范围广泛和静电放电保护等特点，使其成为工程师们在处理高速信号传输和总线管理问题时的首选之一。

　　74hc244的应用

　　74HC244是一款高速CMOS八位缓冲器/线路驱动器，广泛应用于各种电子系统中，主要用于数据传输、信号放大和逻辑电路间的信号隔离。其独特的三态输出功能和低功耗特性使其在多种应用场景中表现出色。以下是74HC244的一些典型应用及其详细说明。

　　数据缓冲器电路：

　　74HC244最常见的应用之一是作为数据缓冲器。在数字电路中，数据信号在传输过程中可能会受到噪声干扰或信号衰减，导致信号质量下降。74HC244可以通过其内部的缓冲器对输入信号进行放大和整形，确保信号在传输过程中的完整性和清晰度。例如，在微处理器系统中，74HC244可以用于扩展地址总线或数据总线，提高系统的稳定性和可靠性。

　　多路复用电路：

　　74HC244还可以用于创建简单的多路复用器。通过控制使能引脚（G1和G2）和输出使能引脚（OE1和OE2），可以选择不同的输入信号通道并将其传输到输出端。这种功能在需要多路信号选择和传输的场合非常有用，例如在测试测量仪器中，可以通过74HC244选择不同的传感器信号进行处理和显示。

　　总线驱动应用：

　　在总线系统中，74HC244可以作为总线驱动器，从多个数据源接收信号并在需要时将信号送到总线。这种应用在计算机系统和嵌入式系统中非常常见。例如，在微处理器系统中，74HC244可以从多个外设接收数据，并在适当的时机将数据送到系统总线，确保数据的高效传输和处理。

　　信号隔离和抗干扰：

　　74HC244的输入和输出之间完全隔离，可以有效减少干扰和噪声传播。在复杂的电子系统中，信号隔离是非常重要的，可以防止噪声信号对系统性能的影响。例如，在工业自动化控制系统中，74HC244可以用于隔离传感器信号和控制信号，确保系统的稳定性和可靠性。

　　高速数据传输：

　　74HC244具有高速操作能力，能够适应高频应用环境。其传播延迟时间仅为6ns（典型值），适用于需要高性能数据传输的应用场景。例如，在数据通信接口设计中，74HC244可以用于USB、以太网或其他高速串行或并行总线，确保数据的快速传输和处理。

　　视频信号分配与处理：

　　在视频信号处理系统中，74HC244可以用于分配和处理视频信号。例如，在VGA或HDMI分配器中，74HC244可以用于放大和缓冲视频信号，确保信号在传输过程中的质量和稳定性。

　　工业自动化控制设备：

　　在工业自动化控制设备中，74HC244可以用于信号增强和隔离。例如，在CAN总线节点的信号管理中，74HC244可以用于放大和隔离CAN总线信号，确保信号的可靠传输和处理。

　　医疗设备中的信号缓冲与调理：

　　在医疗设备中，74HC244可以用于信号缓冲和调理。例如，在心电图仪中，74HC244可以用于放大和缓冲心电信号，确保信号的准确性和稳定性。

　　74HC244凭借其高速、低功耗、三态输出和信号隔离等特性，在各种电子系统中发挥着重要作用。无论是数据传输、信号放大还是逻辑电路间的信号隔离，74HC244都能提供可靠的解决方案，满足不同应用场景的需求。

　　74hc244如何选型

　　74HC244是一款高速CMOS逻辑门芯片，属于74系列逻辑集成电路。它具有低功耗、高噪声抗干扰能力，适用于工作电压范围为2V至6V的电路，并且能够在高达20MHz的频率下工作。74HC244具有八个缓冲器/驱动器通道，每个通道都具有一个输入和一个输出端口。输入端口可以接收逻辑电平的输入信号，而输出端口则可以输出与输入信号相同的逻辑电平。除了基本的缓冲和驱动功能外，74HC244还具有三态输出功能，可以通过控制引脚将输出置于高阻态，以实现多个输出端口的共享。

　　在选型74HC244时，需要考虑以下几个方面：

　　工作电压范围：74HC244的工作电压范围为2V至6V。在选择具体型号时，需要确保其工作电压范围与系统的工作电压相匹配。例如，如果系统的工作电压为5V，则可以选择74HC244D，其工作电压范围为2V至6V，完全满足系统需求。

　　工作温度范围：74HC244的工作温度范围为-40℃至85℃。在选择具体型号时，需要确保其工作温度范围能够覆盖系统的使用环境。例如，如果系统需要在高温环境下工作，则可以选择74HC244D，其工作温度范围为-40℃至85℃，能够满足高温环境的需求。

　　封装形式：74HC244有多种封装形式，包括DIP-20（双列直插）和SOIC-20（小尺寸表面贴装）。在选择具体型号时，需要根据系统的PCB设计和组装工艺来选择合适的封装形式。例如，如果系统采用表面贴装技术，则可以选择74HC244D，其封装形式为SOIC-20，适合表面贴装。

　　三态输出功能：74HC244具有三态输出功能，可以通过控制引脚将输出置于高阻态，以实现多个输出端口的共享。在选择具体型号时，需要根据系统的实际需求来选择是否需要三态输出功能。例如，如果系统需要实现多个输出端口的共享，则可以选择74HC244D，其具有三态输出功能，可以满足系统需求。

　　输入和输出电容：74HC244的输入和输出电容分别为10pF。在选择具体型号时，需要根据系统的信号传输要求来选择合适的输入和输出电容。例如，如果系统需要高速信号传输，则可以选择74HC244D，其输入和输出电容较小，可以满足高速信号传输的需求。

　　ESD保护：74HC244的输入和输出端口都具有ESD保护，可以有效地防止静电放电对芯片的损坏。在选择具体型号时，需要根据系统的静电防护要求来选择是否需要ESD保护。例如，如果系统需要在静电环境中工作，则可以选择74HC244D，其具有ESD保护，可以防止静电放电对芯片的损坏。

　　符合RoHS标准：74HC244符合RoHS标准，无铅环保，符合现代环保要求。在选择具体型号时，需要根据系统的环保要求来选择是否需要符合RoHS标准的芯片。例如，如果系统需要符合环保要求，则可以选择74HC244D，其符合RoHS标准，无铅环保。

　　74HC244的具体型号选择需要根据系统的工作电压范围、工作温度范围、封装形式、三态输出功能、输入和输出电容、ESD保护和环保要求等多个方面来综合考虑。例如，如果系统的工作电压为5V，工作温度范围为-40℃至85℃，采用表面贴装技术，需要实现多个输出端口的共享，需要高速信号传输，需要在静电环境中工作，并且需要符合环保要求，则可以选择74HC244D，其工作电压范围为2V至6V，工作温度范围为-40℃至85℃，封装形式为SOIC-20，具有三态输出功能，输入和输出电容为10pF，具有ESD保护，并且符合RoHS标准，完全满足系统需求。
