HDC2010 2% RH 超小型、低功耗数字相对湿度传感器详解

一、引言

在当今智能化、物联网高速发展的时代，环境监测成为众多领域不可或缺的一部分。温湿度作为环境监测中的关键参数，其准确测量对于保障产品质量、提升用户体验、优化能源管理等方面具有重要意义。HDC2010 作为一款 2% RH 超小型、低功耗数字相对湿度传感器，凭借其卓越的性能和丰富的功能，在智能家居、工业自动化、冷链运输等众多领域得到了广泛应用。本文将对 HDC2010 传感器进行全面、深入的介绍，包括其基本特性、工作原理、应用场景、设计要点以及采购信息等方面。

二、HDC2010 传感器基本特性

（一）高精度测量

HDC2010 在相对湿度测量方面表现出色，其测量范围为 0% 至 100%，湿度精度可达 ±2%，这一精度能够满足大多数应用场景对湿度测量的严格要求。在温度测量方面，工作温度范围为 -40°C 至 85°C，功能上可扩展至 -40°C 至 125°C，温度精度典型值为 ±0.2°C。如此高的精度使得 HDC2010 能够为各种环境监测应用提供准确可靠的数据支持。

（二）超低功耗

低功耗是 HDC2010 的一大显著优势。其睡眠电流仅为 50 nA，在大多数时间里，传感器处于睡眠模式，大大降低了平均功耗和自热效应，延长了电池的使用寿命。在平均供电电流方面，不同测量模式下表现优异。例如，每秒进行一次测量时，仅测量湿度（11 位）为 300 nA，同时测量湿度（11 位）和温度（11 位）为 550 nA。这种低功耗特性使得 HDC2010 非常适合用于电池供电或能量收集的应用中，如可穿戴设备、无线传感器网络等。

（三）紧凑封装

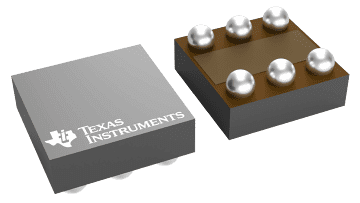

HDC2010 采用 1.5mm x 1.5mm 的 DSBGA（晶圆级芯片级封装）或类似超小型封装，这种紧凑的设计使得它非常适合用于对空间要求较高的应用场景。在智能家居设备、便携式电子产品等空间有限的设备中，HDC2010 能够轻松集成，不会占用过多空间，为产品的小型化设计提供了有力支持。

（四）宽电压适应性

该传感器的供电电压范围为 1.62 V 至 3.6 V，具有较宽的电压适应性。这使得它能够方便地与各种电源系统集成，无论是采用低电压供电的电池系统，还是常见的 3.3V 电源系统，HDC2010 都能稳定工作，提高了其应用的灵活性和通用性。

（五）可编程采样率

HDC2010 支持多种可编程采样率，包括 5 Hz、2 Hz、1 Hz、0.2 Hz、0.1 Hz、1/60 Hz 和 1/120 Hz，还可以按需触发测量。这种灵活的采样率设置使得用户可以根据不同的应用场景和需求，选择合适的采样频率，在满足测量精度的同时，进一步优化功耗管理。例如，在对实时性要求不高的环境监测场景中，可以选择较低的采样率，以降低功耗；而在需要实时监测温湿度变化的场景中，则可以选择较高的采样率。

（六）集成加热元件

HDC2010 集成了加热元件，这一设计在高湿度环境中具有重要作用。在高湿度环境下，传感器表面可能会形成冷凝水，影响测量精度和传感器的可靠性。通过短暂开启加热元件，可以防止或去除可能形成的冷凝水，确保传感器始终处于正常工作状态。同时，加热元件还可用于验证集成温度传感器的功能，为传感器的性能检测提供了一种便捷的方式。需要注意的是，加热元件启动后，设备的工作温度应限制在 100°C 以下，并且加热元件在 3.3 - V 工作时典型电流消耗为 90 mA，在 1.8 - V 工作时为 55 mA。

（七）丰富的中断功能

HDC2010 的 DRDY/INT 引脚可用于中断功能。当多个中断位被启用时，该引脚每次只能反映一个中断位的状态，且优先级顺序为 TH_ENABLE > TL_ENABLE > HH_ENABLE > HL_ENABLE。通过配置相关寄存器，可以实现数据就绪中断、温度阈值中断和湿度阈值中断等功能。例如，当测量数据准备好时，传感器可以通过中断引脚通知微控制器读取数据，无需微控制器持续查询，提高了系统的响应速度和效率；当温度或湿度超过设定的阈值时，传感器可以及时发出中断信号，触发相应的报警或控制动作，实现对环境的实时监测和智能控制。

三、HDC2010 传感器工作原理

（一）湿度测量原理

HDC2010 采用电容式湿度测量原理。其内部包含一个湿度敏感电容元件，该元件的介电常数会随着环境湿度的变化而变化。当环境湿度改变时，湿度敏感电容的电容值也会相应发生变化。传感器内部的电路会对这个电容值进行测量和转换，将其转换为数字信号，并通过 I2C 接口输出。通过对电容值与湿度之间的标定关系进行处理，最终得到准确的相对湿度测量值。

（二）温度测量原理

HDC2010 的温度测量基于热敏电阻或类似的温度敏感元件。温度敏感元件的电阻值会随着温度的变化而变化，传感器内部的电路会测量这个电阻值，并将其转换为数字信号。经过内部的处理和校准，将电阻值转换为对应的温度值，然后通过 I2C 接口输出。HDC2010 经过工厂校准，能够提供高精度的温度测量结果。

（三）数字信号处理与输出

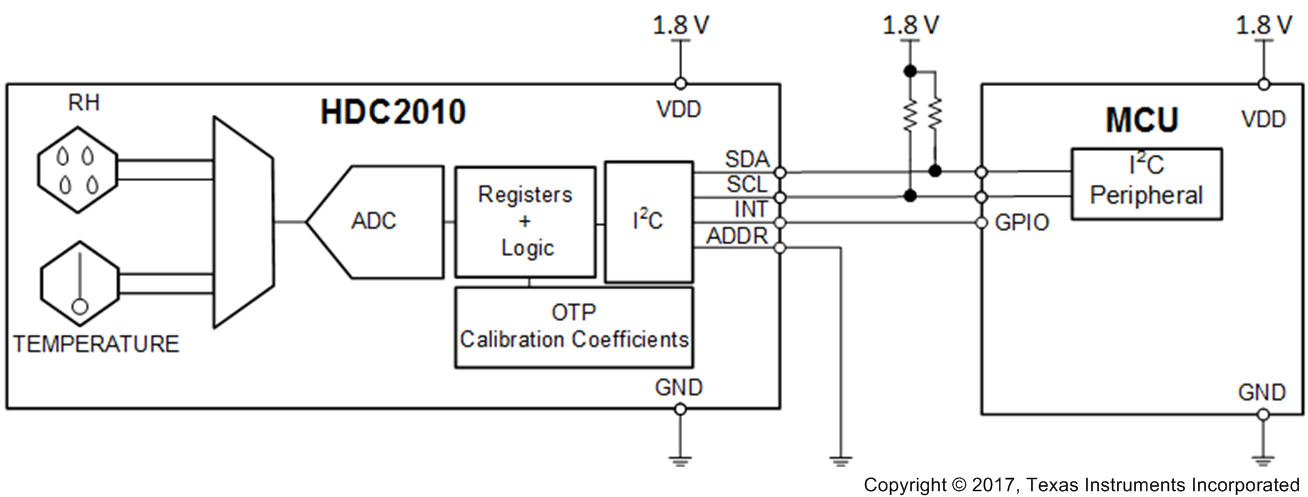

HDC2010 内部集成了模数转换器（ADC）和信号处理电路。湿度和温度敏感元件输出的模拟信号首先经过 ADC 转换为数字信号，然后信号处理电路会对这些数字信号进行滤波、校准等处理，以提高测量的准确性和稳定性。处理后的数据存储在相应的寄存器中，微控制器可以通过 I2C 接口读取这些寄存器中的数据，获取温湿度测量值。同时，传感器还支持对测量模式、采样率、中断阈值等参数进行配置，微控制器可以通过 I2C 接口向传感器写入相应的配置命令，实现对传感器的灵活控制。

四、HDC2010 传感器应用场景

（一）智能家居领域

在智能家居系统中，HDC2010 可以广泛应用于各种设备中，实现对室内温湿度的实时监测和智能控制。例如，在智能恒温器中，HDC2010 能够准确测量室内温度，为恒温器提供精确的温度数据，从而实现精准的温度调节，提高居住的舒适度。在智能家居助手设备中，HDC2010 可以实时监测室内湿度，当湿度过高或过低时，及时通知用户采取相应的措施，如开启加湿器或除湿器。此外，HDC2010 还可应用于智能窗帘、智能照明等设备中，根据室内温湿度变化自动调整设备的工作状态，实现智能家居的智能化管理。

（二）冷链运输与存储

对于易腐货物的冷链运输和存储，温湿度的控制至关重要。HDC2010 能够提供关键的温度和湿度数据，确保货物在整个运输和存储过程中处于适宜的环境条件下。在冷链运输车辆中，安装多个 HDC2010 传感器可以实时监测不同位置的温湿度，及时发现温度或湿度异常情况，并采取相应的措施进行调整，如调节制冷设备或通风系统。在冷库中，HDC2010 可以帮助管理人员准确掌握库内温湿度变化，合理安排货物的存储位置和存储时间，确保货物的新鲜度和质量。

（三）工业与商业设备

在工业和商业领域，许多设备都需要精确的温湿度控制。例如，冰箱、洗衣机/烘干机、HVAC（供热、通风与空调）系统等设备中，HDC2010 可以实时监测设备内部的温湿度，为设备的控制系统提供准确的数据支持，实现设备的精准控制和节能运行。在数据中心、仓库等场所，HDC2010 可以用于环境监测，及时发现温湿度异常情况，避免因环境因素导致设备损坏或货物损失。

（四）其他领域

HDC2010 的应用还涵盖了气体传感、通信设备、环境标签、烟雾和热探测器、喷墨打印机、监控摄像头、CPAP（持续气道正压通气）机器以及可穿戴设备等多个领域。在气体传感应用中，HDC2010 可以与其他气体传感器配合使用，实现对环境气体成分和温湿度的综合监测。在通信设备中，精确的温湿度监测可以确保设备的正常运行，避免因温湿度过高或过低导致设备故障。在可穿戴设备中，HDC2010 的超低功耗和小尺寸特点使其非常适合集成到智能手表、健康监测手环等设备中，为用户提供实时的温湿度信息。

五、HDC2010 传感器设计要点

（一）电源供应设计

HDC2010 需要 1.62 V 至 3.60 V 的电压供应，为了稳定电源，建议在 VDD 和 GND 引脚之间使用 0.1 µF 的多层陶瓷旁路 X7R 电容器。该电容器能够有效滤除电源中的高频噪声，为传感器提供稳定的电源环境，确保其正常工作。在设计电源电路时，还需要考虑电源的纹波和噪声对传感器测量精度的影响，尽量选择低噪声的电源芯片和合理的电源布局，减少电源干扰。

（二）热隔离设计

为了提高 HDC2010 的测量精度，应将其与所有热源（如有源电路、电池、显示器和电阻元件）隔离。可以通过在设备周围创建切口或小沟槽来减少 PCB 热源向传感器的热传递。在设计 PCB 布局时，遵循 TI 提供的 Land Pattern、Solder Mask 和 Solder Paste 示例进行布局，消除设备下方的铜层（GND、VDD），并在 PCB 周围创建插槽，以增强 HDC2010 的热隔离性能。合理的热隔离设计能够有效降低热源对传感器测量结果的影响，提高测量的准确性和稳定性。

（三）气流设计

在设计设备外壳时，应使用一个或多个开口，以确保即使在静态条件下也能有良好的气流，使传感器周围的局部条件与监测环境相匹配。良好的气流设计能够保证传感器周围的空气流通，使传感器能够及时感知环境湿度的变化，避免因局部空气不流通导致测量误差。同时，在设计气流开口时，还需要考虑防尘、防水等因素，避免外界灰尘和水分进入设备内部，影响传感器的性能和寿命。

（四）PCB 布局设计

PCB 布局对 HDC2010 的性能和可靠性有着重要影响。在布局时，应尽量将传感器远离高频信号线路和强电磁干扰源，减少外界干扰对传感器的影响。同时，合理安排传感器的引脚连接，确保信号线路短而直，减少信号传输过程中的干扰和损耗。此外，还需要注意 PCB 的接地设计，良好的接地能够为传感器提供一个稳定的参考电位，提高测量的准确性和抗干扰能力。

（五）存储和处理注意事项

在存储和处理 HDC2010 传感器时，应避免其长时间暴露在紫外线和可见光下，以及避免接触化学蒸汽。同时，要保护设备免受制造、运输、操作和包装材料产生的溶剂蒸汽的影响。在 PCB 组装时，使用标准回流焊炉，采用无铅焊膏，且焊膏在组装过程中不得接触水或溶剂冲洗，以避免影响传感器精度。回流焊后，传感器可能会出现相对湿度输出偏移，需要经过一段时间的再水化过程，使其恢复到校准的 RH 精度。

六、HDC2010 传感器采购信息

元器件采购上拍明芯城 http://www.iczoom.com，拍明芯城提供型号查询、品牌、价格参考、国产替代、供应商厂家、封装、规格参数、数据手册等采购信息查询。在拍明芯城网站上，用户可以方便地查询到 HDC2010 传感器的详细信息，包括不同封装形式、价格区间、供应商信息等。同时，网站还提供 PDF 数据手册中文资料下载，方便用户了解传感器的技术参数、引脚图及功能等详细信息，为用户的产品设计和采购提供了有力的支持。

七、结论

HDC2010 作为一款 2% RH 超小型、低功耗数字相对湿度传感器，凭借其高精度测量、超低功耗、紧凑封装、宽电压适应性、可编程采样率、集成加热元件和丰富的中断功能等卓越特性，在智能家居、冷链运输、工业与商业设备等多个领域得到了广泛应用。通过对 HDC2010 的工作原理、应用场景和设计要点的深入了解，工程师可以更好地将其集成到各种产品中，实现准确可靠的温湿度监测和智能控制。在元器件采购方面，拍明芯城为用户提供了便捷、全面的采购信息查询服务，有助于用户顺利完成 HDC2010 传感器的采购工作，推动产品的研发和生产进程。随着物联网技术的不断发展，HDC2010 传感器将在更多领域发挥重要作用，为人们的生活和生产带来更多便利和价值。
