HDC1080 2% RH低功耗数字相对湿度传感器详解

一、引言

在当今智能化、物联网快速发展的时代，温湿度传感器作为环境感知的关键元件，广泛应用于智能家居、工业控制、医疗设备、农业监测等众多领域。HDC1080作为一款具有2% RH精度且低功耗的数字相对湿度传感器，凭借其出色的性能和特点，在市场上占据了一席之地。本文将对该传感器进行全面、深入的介绍，包括其基本特性、工作原理、电气特性、应用领域、使用方法以及相关技术细节等方面。

二、HDC1080基本特性

（一）高精度测量

HDC1080在相对湿度测量方面具有出色的精度，典型值为±2% RH。这意味着在大多数应用场景中，它能够提供非常准确的湿度数据，满足对环境湿度监测要求较高的场合。例如，在医疗设备中，精确的湿度测量对于药品保存、手术环境控制等至关重要；在农业温室中，准确的湿度数据有助于合理调节灌溉和通风，提高农作物产量和质量。

（二）温度测量功能

除了湿度测量，HDC1080还集成了温度传感器，温度精度典型值为±0.2°C。这使得它能够同时提供环境温度和湿度信息，为系统提供更全面的环境参数。在一些需要同时监测温湿度的应用中，如智能恒温器、环境监测系统等，使用HDC1080可以减少传感器数量，降低成本，并简化系统设计。

（三）高分辨率

该传感器具有14位测量分辨率，能够提供更精细的测量数据。高分辨率使得传感器可以检测到微小的湿度和温度变化，对于一些对环境变化敏感的应用，如实验室环境控制、精密仪器制造等，具有重要的意义。

（四）低功耗设计

HDC1080在低功耗方面表现出色。在睡眠模式下，电流仅为100nA，几乎可以忽略不计；在1sps（每秒采样一次）、11位相对湿度测量时，平均电源电流为710nA；在1sps、11位相对湿度和温度测量时，平均电源电流为1.3μA。这种低功耗特性使得它非常适合电池供电的设备，如手持式计量表、无线传感器网络节点等，能够延长设备的使用时间，减少电池更换频率。

（五）宽电源电压范围

HDC1080支持2.7V至5.5V的电源电压范围，具有较高的电压兼容性。这使得它可以在不同的电源环境下工作，无需额外的电平转换电路，方便与各种微控制器和电源系统连接。例如，在一些使用3.3V和5V混合电源的系统，HDC1080可以直接接入，简化了电路设计。

（六）小型封装

传感器采用3mm x 3mm的小型器件封装，体积小巧，便于在空间有限的设备中安装。这种小型封装使得HDC1080可以应用于对尺寸要求较高的产品，如智能手表、可穿戴设备、小型家用电器等，不会占用过多的空间。

（七）I2C接口

HDC1080通过I2C接口与主机进行通信，这是一种广泛使用的串行通信接口，具有简单、可靠、占用引脚少等优点。大多数微控制器都集成了I2C接口模块，使得与HDC1080的连接和通信变得非常容易。通过I2C接口，主机可以方便地读取传感器的测量数据，并对传感器进行配置和控制。

三、工作原理

（一）湿度检测原理

HDC1080的湿度检测基于电容变化原理。传感器内部有一个特殊的介电层，当空气中的水分子吸附在介电层表面时，会导致介电层的电容发生改变。传感器通过测量这个电容的变化，并将其转换为数字信号，从而得到相对湿度的测量值。这种检测方法具有响应速度快、稳定性好等优点，能够在不同的环境条件下准确测量湿度。

（二）温度检测原理

温度检测依赖PN结压降特性。半导体材料的正向导通电压会随着温度的变化而线性变化。HDC1080利用这一特性，通过测量PN结的压降来计算环境温度。传感器内部的电路会对测量到的电压信号进行处理和校准，最终输出准确的温度数字信号。

（三）信号处理与转换

无论是湿度还是温度的原始信号，都需要经过传感器内部的ADC（模数转换器）进行转换，将模拟信号转换为数字信号。同时，传感器还采用了数字补偿算法，对测量数据进行校准和修正，以消除环境因素、传感器非线性等对测量结果的影响，从而提高测量的准确性和稳定性。经过处理后的数字信号可以通过I2C接口输出给主机进行读取和处理。

四、电气特性

（一）绝对最大额定值

HDC1080的绝对最大额定值规定了传感器在正常工作过程中不允许超过的电气参数极限，以确保传感器的安全和可靠运行。例如，电源电压范围为-0.3V至5.5V，SCL和SDA引脚的电压范围也为-0.3V至5.5V；工作温度范围为-40°C至125°C，存储温度范围为-65°C至150°C。在设计电路时，必须确保这些参数不超过规定的极限值，否则可能会损坏传感器。

（二）电气参数

1、电源电流：在不同的工作模式下，HDC1080的电源电流有所不同。如前文所述，睡眠模式下电流为100nA，1sps、11位相对湿度测量时为710nA，1sps、11位相对湿度和温度测量时为1.3μA。此外，在测量过程中，电源电流会随着采样率和分辨率的不同而变化。
2、转换时间：转换时间是指传感器从接收到测量命令到完成测量并输出数据所需的时间。温度测量的转换时间与分辨率有关，14位分辨率时典型值为6.35ms，11位分辨率时典型值为3.65ms；湿度测量的转换时间也与分辨率相关，14位分辨率时典型值为6.50ms，11位分辨率时典型值为3.85ms，8位分辨率时典型值为2.50ms。在组合模式（温度 + 湿度连续测量）下，总转换时间取决于温度和湿度的分辨率设置。
3、ESD（静电放电）额定值：HDC1080具有一定的静电放电耐受能力，人体模型（HBM）下的ESD额定值为200V，机器模型（MM）下的ESD额定值为150V。在实际使用中，仍需注意采取适当的静电防护措施，以避免静电对传感器造成损坏。

五、引脚图及功能

HDC1080采用6引脚PWSON（DMB）封装，其引脚图及功能如下：
1、SDA（Serial Data）：串行数据引脚，用于I2C通信中的数据传输。它是双向引脚，主机通过该引脚向传感器发送数据，传感器也通过该引脚向主机返回数据。在I2C总线上，SDA引脚需要接上拉电阻，以确保在总线空闲时保持高电平。
2、SCL（Serial Clock）：串行时钟引脚，用于提供I2C通信的时钟信号。主机通过该引脚产生时钟脉冲，控制数据的传输节奏。同样，SCL引脚也需要接上拉电阻。
3、GND：接地引脚，为传感器提供电气参考地，必须连接到系统的地线上。
4、RH：该引脚在HDC1080的功能中未明确特定用途，一般情况下可以悬浮或接地处理。
5、VDD：电源引脚，为传感器提供工作电源，电压范围为2.7V至5.5V。
6、NC（No Connect）：闲置引脚，不与传感器内部电路连接，可以悬浮处理。

六、应用领域

（一）制热、通风与空调控制（HVAC）

在HVAC系统中，精确的温湿度测量对于调节室内环境舒适度、提高能源利用效率至关重要。HDC1080可以实时监测室内空气的温度和湿度，将数据反馈给控制系统，控制系统根据这些数据自动调节空调的制冷、制热、加湿和除湿功能，从而保持室内环境的稳定和舒适。

（二）智能温度调节装置和室温监视器

智能温度调节装置和室温监视器需要准确获取室内温度和湿度信息，以实现智能控制和远程监测。HDC1080的小型封装和低功耗特性使其非常适合集成到这些设备中，用户可以通过手机APP或其他终端设备随时随地查看室内温湿度状况，并根据需要进行调节。

（三）大型家用电器

许多大型家用电器，如冰箱、洗衣机、烘干机等，都需要对内部环境的温湿度进行监测和控制。例如，冰箱需要保持一定的低温低湿环境以延长食品的保鲜期；洗衣机和烘干机需要根据衣物的湿度情况自动调整洗涤和烘干程序。HDC1080可以为这些家电提供准确的温湿度数据，提高产品的性能和智能化水平。

（四）打印机

在打印机中，纸张的湿度会影响打印质量。如果纸张湿度过高，可能会导致墨水晕染；如果纸张湿度过低，则容易产生静电，影响纸张的输送和打印效果。HDC1080可以实时监测打印机内部环境的湿度，控制系统根据湿度数据调整打印参数，确保打印质量的稳定。

（五）手持式计量表

手持式计量表通常需要电池供电，并且对传感器的尺寸和功耗有较高要求。HDC1080的低功耗和小型封装使其成为手持式温湿度计量表的理想选择。它可以为用户提供准确的温湿度测量数据，方便用户在各种场合进行环境监测。

（六）医疗设备

在医疗领域，一些设备对环境温湿度的要求非常严格。例如，药品保存柜需要保持恒定的温湿度，以确保药品的质量和有效性；手术室需要控制适宜的温湿度，为患者和医护人员提供良好的手术环境。HDC1080的高精度和可靠性可以满足医疗设备对温湿度监测的要求，保障医疗安全。

（七）无线传感器

无线传感器网络通常由大量分布在不同位置的传感器节点组成，这些节点需要长时间独立工作，因此对传感器的功耗和尺寸有严格限制。HDC1080的低功耗和小型封装使其非常适合应用于无线传感器网络中，用于环境温湿度监测、工业自动化控制等领域。

七、使用方法

（一）硬件连接

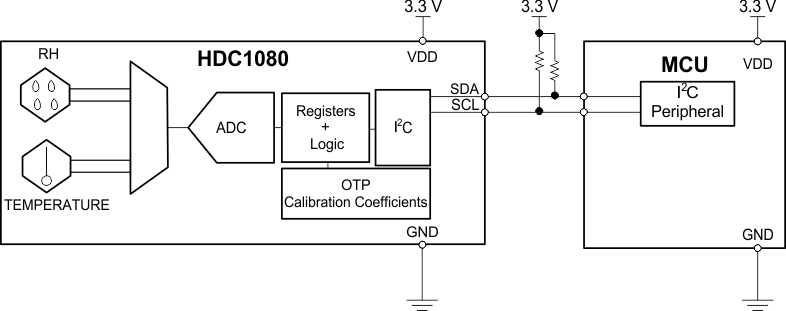

将HDC1080与主机（如微控制器）进行硬件连接时，主要需要连接SDA、SCL、GND和VDD引脚。SDA和SCL引脚分别连接到主机的I2C接口对应的引脚，并接上拉电阻（通常为10kΩ）；GND引脚连接到系统的地线；VDD引脚连接到合适的电源（电压范围2.7V至5.5V）。

（二）初始化配置

在使用HDC1080之前，需要对其进行初始化配置。通过I2C接口向传感器的配置寄存器（地址为0x02）写入相应的配置值，设置测量模式、温度和湿度分辨率、加热器状态等参数。例如，要将采集模式设置为同时测量温度和湿度，并将温度和湿度分辨率都设置为14位，可以向配置寄存器写入0x30（二进制为00110000）。

（三）触发测量

初始化配置完成后，通过向温度寄存器（地址为0x00）写入任意值来触发温度和湿度的采集。传感器接收到测量命令后，会从睡眠模式切换到测量模式，开始进行温度和湿度测量。

（四）等待测量完成

测量过程需要一定的时间，具体时间取决于温度和湿度的分辨率设置。在等待测量完成期间，主机不能进行其他操作，否则可能会影响测量结果。可以通过查询传感器的状态寄存器或根据转换时间进行延时等待，确保测量完成后再进行数据读取。

（五）读取测量数据

测量完成后，可以通过I2C接口从传感器的温度寄存器（地址为0x00）和湿度寄存器（地址为0x01）读取测量数据。读取数据时，主机先发送读取寄存器地址的命令，然后连续读取4个字节的数据，前2个字节为温度数据，后2个字节为湿度数据。读取到的数据为16位二进制数，需要按照相应的转换公式将其转换为实际的温度和湿度值。
温度转换公式为：temperature = (raw_temp / 65536.0) * 165.0 - 40.0，其中raw_temp为读取到的温度原始数据。
湿度转换公式为：humidity = (raw_humi / 65536.0) * 100.0，其中raw_humi为读取到的湿度原始数据。

八、技术细节与注意事项

（一）PCB设计注意事项

1、分区：在设计PCB时，应将传感器部分与其他高噪声、高功耗的电路部分进行分区布局，减少相互干扰。例如，将传感器远离电源模块、开关电路等。
2、去耦：在传感器的电源引脚（VDD）附近应放置去耦电容，以滤除电源噪声，提供稳定的电源。通常可以放置一个0.1μF的陶瓷电容和一个10μF的钽电容。
3、接地：确保传感器的接地引脚（GND）与系统的地线良好连接，接地电阻应尽可能小。可以采用大面积铺铜的方式增强接地效果。
4、隔离：如果传感器周围存在热源或其他可能影响测量准确性的因素，应采取适当的隔离措施。例如，在传感器下方开窗，避免被阻焊覆盖或贴装在密闭壳体内，以保证透气孔的畅通。

（二）软件编程注意事项

1、延时：在进行传感器操作时，必须严格按照时序要求添加适当的延时。例如，在发送测量命令后，必须等待足够的转换时间才能读取数据；在I2C通信中，每个字节传输后需要有一定的延时，以确保信号的稳定。
2、I2C地址处理：HDC1080的7位I2C地址为0x40，在编程时需要注意左移一位以适应HAL库等一些I2C驱动函数的要求。例如，在STM32的HAL库中，定义I2C地址时应使用0x40 << 1。
3、连续读取模式：HDC1080支持连续读取模式，即在一次读取操作中可以连续读取温度和湿度数据。在连续读取时，传感器会按照“湿度→温度”的顺序自动返回数据，无需重新发送读取命令。但需要注意读取数据的顺序和字节对应关系。
4、加热器使用：HDC1080内部集成了加热器，可以在高湿环境下开启加热器，防止冷凝对测量结果的影响。通过配置寄存器的Bit[2]可以控制加热器的开关状态。但在使用加热器时，需要注意加热时间不宜过长，以免对传感器造成损坏。

（三）校准与维护

虽然HDC1080的湿度和温度传感器均经过出厂校准，但在长期使用过程中，由于环境因素、传感器老化等原因，可能会导致测量误差增大。因此，建议定期对传感器进行校准。可以使用标准的温湿度校准设备，将传感器测量值与标准值进行比较，根据误差情况对传感器进行补偿或调整。此外，在日常使用中，应注意保持传感器的清洁，避免灰尘、水汽等污染物附着在传感器表面，影响测量准确性。

九、结论

HDC1080作为一款具有2% RH精度且低功耗的数字相对湿度传感器，凭借其高精度测量、温度测量功能、高分辨率、低功耗设计、宽电源电压范围、小型封装和I2C接口等众多优点，在制热、通风与空调控制、智能温度调节装置、大型家用电器、打印机、手持式计量表、医疗设备和无线传感器等众多领域得到了广泛应用。通过对其工作原理、电气特性、引脚功能、应用领域、使用方法以及技术细节和注意事项的深入了解，工程师可以更好地设计和应用该传感器，开发出高性能、可靠的环境监测和控制系统。
